RBO 3683A - Kylskåp ROSIERES - Gratis bruksanvisning och manual

Varumärke	Rosières
Modell	RBO 3683A
Produkttyp	Kylskåp med frysfack upptill
Elektrisk matning	220-240 V, 50 Hz
Termostat	Inställning från 1 till 5, läge 0 för att stänga av
Rekommenderad temperatur	Läge 2 eller 3
Avfrostning av kylskåpet	Automatisk vid kompressorns stopp
Avfrostning av frysfacket	Manuell (ej specificerad i bruksanvisningen)
Frysningskapacitet	Maten behöver 24 timmar för att uppnå frysning
Omvändning av dörröppningsriktning	Ja, reversibel
Installation	Inbyggnad i pelare, kräver ventilationsgaller
Monteringstillbehör för möbeldörr	Medföljande skenor
Dörrtätning	Medföljer, ska fästas på motsatt sida från gångjärnen
Underhåll	Håll området för vattenavlopp rent
Säkerhet	Vänta 2 timmar efter transport innan start

Vanliga frågor - RBO 3683A ROSIERES

Hur ställer jag in temperaturen i kylskåpet?

Vrid termostatratten som sitter inuti, uppe till höger. Lägena går från 1 (högsta temperatur) till 5 (lägsta). Läge 0 stänger av apparaten. Vi rekommenderar att ställa in på 2 eller 3.

Vad gör jag vid frost i kylskåpet?

Om ett frostlager bildas i botten kan det bero på hög omgivningstemperatur. Minska termostatinställningen (läge 1-2). Kylskåpet avfrostar automatiskt när kompressorn stannar.

Hur vänder jag dörröppningsriktningen?

Ta bort axeln från det nedre högra gångjärnet och montera den på det nedre vänstra gångjärnet. Montera tillbaka gångjärnen och dörrarna med början nedifrån (steg 1, sedan 2, sedan 3).

Hur installerar jag apparaten i en pelare?

Fäst tätningen på motsatt sida från gångjärnen. Sätt in apparaten i pelaren. Fäst toppen och botten med medföljande skruvar. Placera ventilationsgallret. Se till att pelaren har en bakre kanal för luftcirkulation.

Hur fäster jag möbeldörren på kylskåpsdörren?

Fäst skenan på möbeldörren cirka 20 mm från ytterkanten. Öppna dörrarna, placera drivanordningen i skenan och justera på kylskåpsdörren. Markera, borra (borr 2,5 mm) och skruva fast.

Hur lång tid tar det att frysa mat?

Maten behöver vistas 24 timmar i frysen för att uppnå önskad frysningsgrad.

Vad gör jag efter transport av apparaten?

Ställ apparaten vertikalt och vänta två timmar innan du startar den för att låta kompressoroljan återvända till sin plats.

Varför finns det vatten i botten av kylskåpet?

Närvaro av lite vatten eller frost i botten är normalt vid automatisk avfrostning. Se till att vattenavloppsområdet är rent och att maten inte vidrör botten eller väggarna.

Hur rengör jag apparaten?

Håll alltid vattenavloppsområdet rent. Undvik att maten kommer i kontakt med botten och sidoväggarna för att säkerställa god luftcirkulation.

Var finns apparatens typskylt?

Typskylten sitter inuti kylskåpet. Spara dess information (modell, serienummer) för att kontakta kundtjänst vid fel.

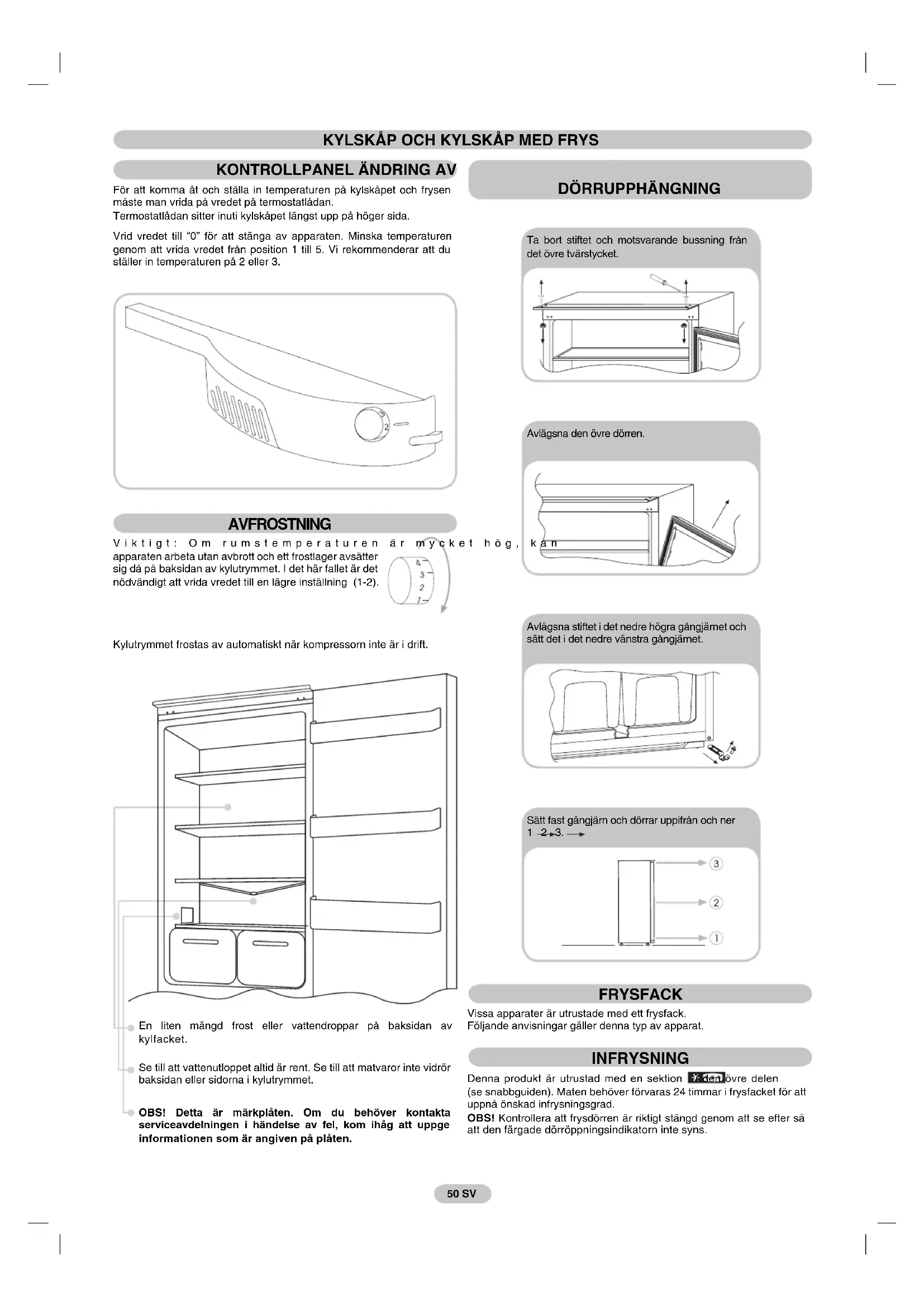

BRUKSANVISNING RBO 3683A ROSIERES

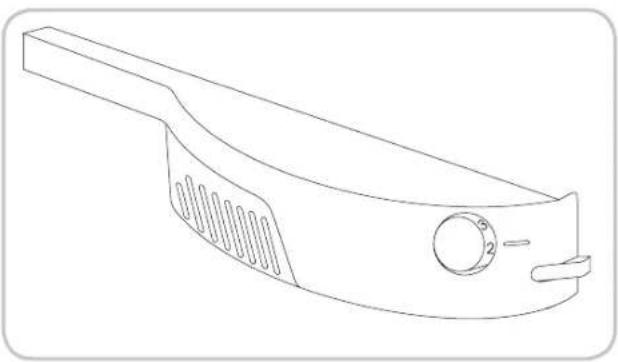

För att komma åt och ställa in temperaturen på kylskåpet och frysen måste man vrida på vredet på termostatlådan.

Termostatlådan sitter inuti kylskåpet längst upp på höger sida.

Vrid vredet till "0" för att stänga av apparaten. Minska temperaturen genom att vrida vredet från position 1 till 5. Vi rekommenderar att du ställer in temperaturen på 2 eller 3.

AVFROSTNING

Viktigt: Om rumstemperaturen är mycket hög, apparaten arbetar utan avbrott och ett frostlager avsätter sig då på baksidan av kylutrymmet. I det här fallet är det nödvändigt att vrida vredet till en lägre inställning (1-2).

är mycket hög

Kylutrymmet frostas av automatiskt när kompressorn inte är i drift.

En liten mängd frost eller vattendroppar på baksidan av kylskåpet.

Se till att vattenutloppet alltid är rent. Se till att matvaror inte vidrör baksidan eller sidorna i kylutrymmet.

OBS! Detta är märkplåten. Om du behöver kontakta serviceavdelningen i händelse av fel, kom ihåg att uppge informationen som är angiven på plåten.

DÖRRUPPHÄNGNING

Ta bort stiftet och motsvarande bussning från det övre tvärstycket.

Avlägsna den övre dörren.

Avlägsna stiftet i det nedre högra gångjärnet och sätt det i det nedre vänstra gångjärnet.

Sätt fast gångjärn och dörrar uppifrån och ner 1-2-3.

FRYSFACK

Vissa apparater är utrustade med ett frysfack. Följande anvisningar gäller denna typ av apparat.

INFRYSNING

Denna produkt är utrustad med en sektion i den övre delen (se snabbguiden). Maten behöver förvaras 24 timmar i frysfacket för att uppnå önskad infrysningsgrad.

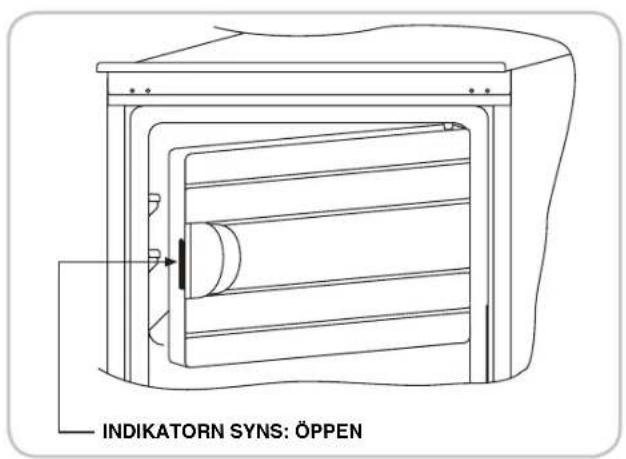

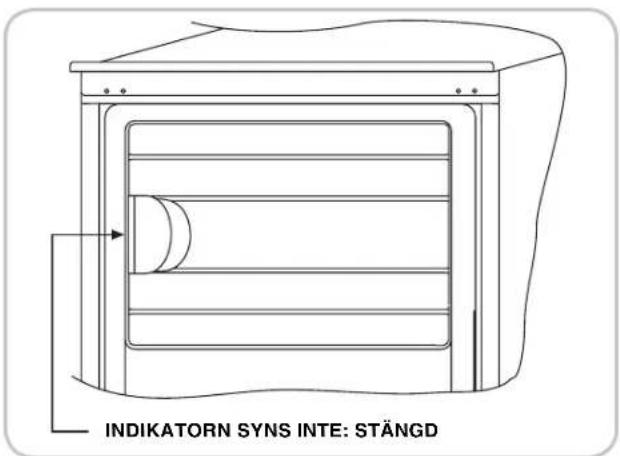

OBS! Kontrollera att frysdörren är riktigt stängd genom att se efter så att den färgade dörröppningsindikatorn inte syns.

ÄNDRING AV FRYSENS DÖRRUPPHÄNGNING

Demontera gångjärnet längst ner till höger.

Positionera dörren och gångjärnet först och skruva sedan fast gångjärnet på frysen.

Lossa kroken på frysens vänstra sida.

Skruva fast kroken på frysens högra sida.

Ta bort skyddspluggar för hålen enligt beskrivningen på bilden.

Ställ apparaten i upprätt läge och vänta två timmar innan du slår på den.

Sätt in pluggarna enligt bilden.

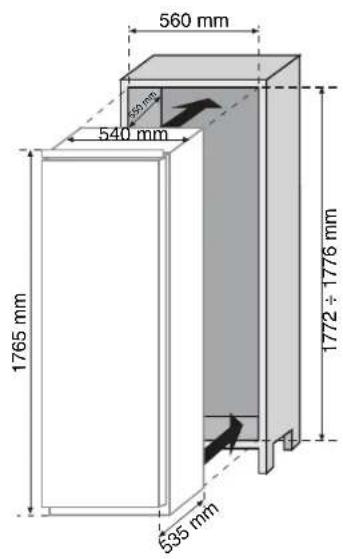

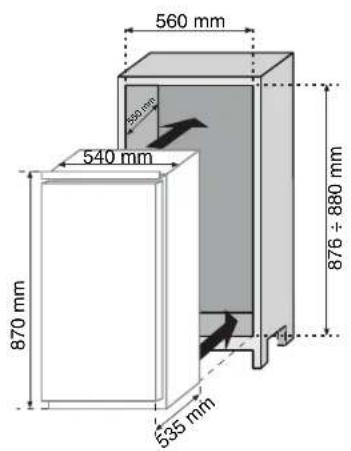

APPARATENS OCH HUSENHETENS STORLEK

MONTERING AV APPARATEN I RAMEN

Installera apparaten i ramen, justera den på den motsatta sidan av gångjärnen.

2

skapet.

3

Fäst enhetens övre del vid skapet med de medföljande skruvarna.

4

Fäst apparatens undre del med de medföljande skruvarna.

5

Sätt fast ventilationsgallret. Se till att skapets topplatta passar perfekt.

6

FASTSÄTTNING AV DE INBYGGDA PANELERNA VID KYLSKÄPETS DÖRRAR

Enheten är utrustad med fästanordningar för att fästa dörrarna till ramen.

Sätt fast fästet i den inre delen av den inbyggda ramens panel i önskad höjd ca. 20 mm från dörrens yttre ledning.

1

Öppna dörrarna till den inbyggda ramen och kylen. Positionera den inbyggda lastaren och passa sedan in den i kylskåpsdörren.

Markera faspunkterna för skruvarna och borra med ett bits på en diameter av 2,5.

Sätt fast enhörningsdörren till skåpets panel med uttagen som referenspunkter.

När väl apparaten har byggts in, positionerar du den bakre delen av ramen så den kommer i kontakt med väggen för att inte komma åt kompressorutrymmet.

För att apparaten ska fungera riktigt är det absolut nödvändigt att tillräcklig luftcirkulation finns för att kyla ner kompressorn som sitter i apparatens bakre del.

Därför måste ramen vara utrustad med en bakre skorsten, vars övre öppning inte får vara blockerad och med ett uttag längst fram som täcks för med ventilationsgallret.

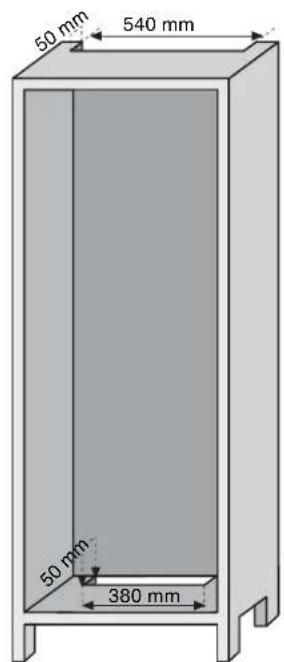

Dimensioner till ramen.

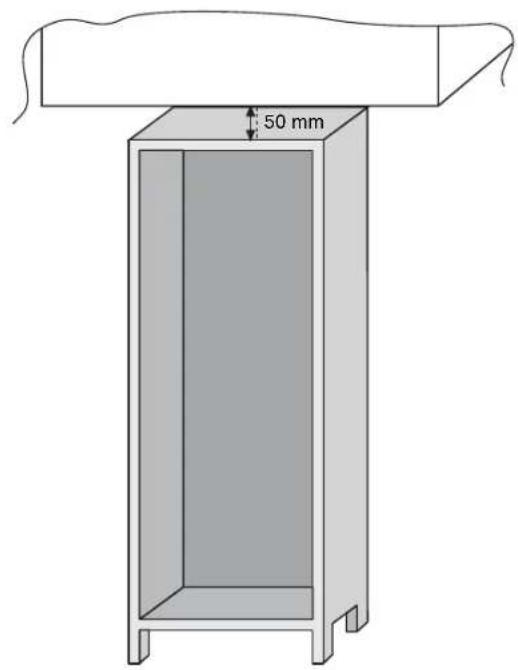

Dimensionerna på avståndet som ska finnas mellan ramen och taket.
