Marke	Rosieres
Modell	RBO 3683A
Produkttyp	Kühlschrank mit Gefrierfach oben
Stromversorgung	220-240 V, 50 Hz
Thermostat	Einstellung von 1 bis 5, Stellung 0 zum Ausschalten
Empfohlene Temperatur	Stellung 2 oder 3
Abtauen des Kühlteils	Automatisch beim Stillstand des Kompressors
Abtauen des Gefrierteils	Manuell (nicht in der Anleitung spezifiziert)
Gefrierkapazität	Lebensmittel benötigen 24 Stunden, um den Gefrierpunkt zu erreichen
Türanschlagwechsel	Ja, reversibel
Einbau	Einbaumöglichkeit in Säule, erfordert ein Lüftungsgitter
Montagezubehör für Möbeltür	Gleitschienen mitgeliefert
Türdichtung	Mitgeliefert, auf der den Scharnieren gegenüberliegenden Seite anzubringen
Pflege	Wasserablaufbereich sauber halten
Sicherheit	Nach Transport 2 Stunden warten vor Inbetriebnahme

Häufig gestellte Fragen - RBO 3683A ROSIERES

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Thermostatknopf im Inneren oben rechts. Die Stellungen reichen von 1 (höchste Temperatur) bis 5 (niedrigste Temperatur). Stellung 0 schaltet das Gerät aus. Wir empfehlen, auf 2 oder 3 zu stellen.

Was tun bei Reifbildung im Kühlschrank?

Wenn sich eine Eisschicht am Boden bildet, kann dies bei hoher Raumtemperatur vorkommen. Verringern Sie die Thermostateinstellung (Stellung 1-2). Der Kühlschrank taut automatisch ab, wenn der Kompressor stoppt.

Wie kann ich den Türanschlag wechseln?

Entfernen Sie die Achse des unteren rechten Scharniers und setzen Sie sie am unteren linken Scharnier ein. Montieren Sie die Scharniere und Türen von unten (Schritt 1, dann 2, dann 3).

Wie installiere ich das Gerät in einer Säule?

Bringen Sie die Dichtung auf der den Scharnieren gegenüberliegenden Seite an. Schieben Sie das Gerät in die Säule. Befestigen Sie oben und unten mit den mitgelieferten Schrauben. Setzen Sie das Lüftungsgitter ein. Stellen Sie sicher, dass die Säule einen hinteren Luftschacht für die Luftzirkulation hat.

Wie befestige ich die Möbeltür an der Kühlschranktür?

Befestigen Sie die Gleitschiene ca. 20 mm vom äußeren Rand entfernt an der Möbeltür. Öffnen Sie die Türen, setzen Sie die Mitnahmevorrichtung in die Gleitschiene ein und justieren Sie sie an der Kühlschranktür. Markieren, bohren (Bohrer 2,5 mm) und schrauben.

Wie lange dauert das Gefrieren von Lebensmitteln?

Lebensmittel müssen 24 Stunden im Gefrierfach bleiben, um den gewünschten Gefriergrad zu erreichen.

Was ist nach dem Transport des Geräts zu tun?

Stellen Sie das Gerät aufrecht und warten Sie zwei Stunden, bevor Sie es in Betrieb nehmen, damit das Kompressoröl zurückfließen kann.

Warum befindet sich Wasser am Boden des Kühlschranks?

Eine geringe Menge Wasser oder Reif am Boden ist beim automatischen Abtauen normal. Stellen Sie sicher, dass der Wasserablaufbereich sauber ist und keine Lebensmittel den Boden oder die Wände berühren.

Wie reinige ich das Gerät?

Halten Sie den Wasserablaufbereich stets sauber. Vermeiden Sie, dass Lebensmittel mit dem Boden und den Seitenwänden in Kontakt kommen, um eine gute Luftzirkulation zu gewährleisten.

Wo befindet sich das Typenschild des Geräts?

Das Typenschild befindet sich im Inneren des Kühlschranks. Bewahren Sie dessen Angaben (Modell, Seriennummer) auf, um bei einer Störung den Kundendienst zu kontaktieren.

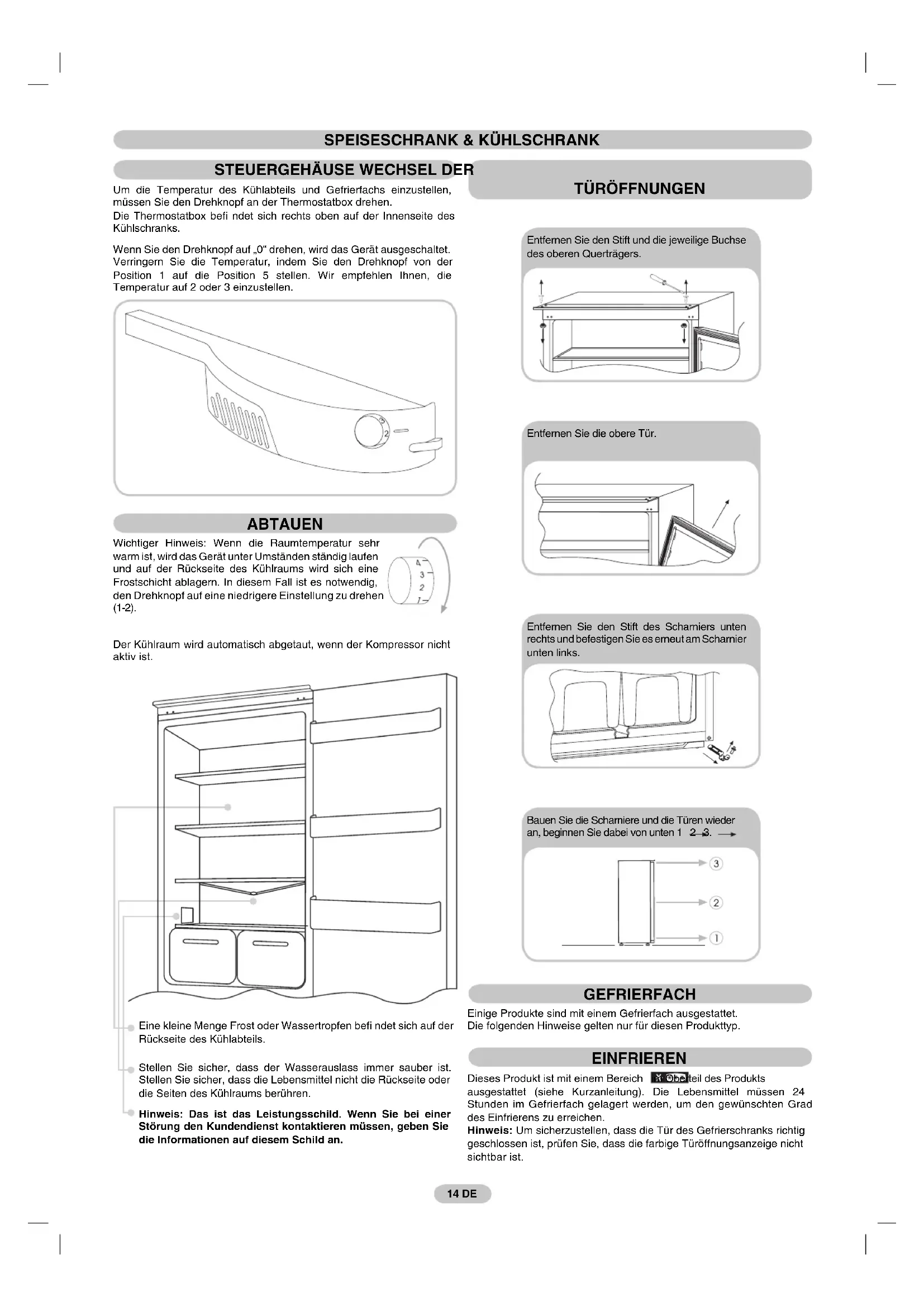

BEDIENUNGSANLEITUNG RBO 3683A ROSIERES

STEUERGEHÄUSE WECHSEL DER

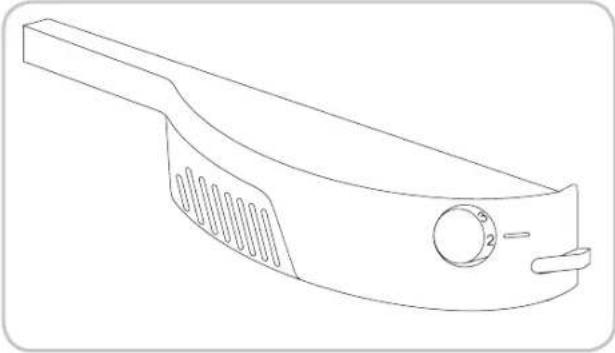

Um die Temperatur des Kühlabteils und Gefrierfachs einzustellen, müssen Sie den Drehknopf an der Thermostatbox drehen. Die Thermostatbox befindet sich rechts oben auf der Innenseite des Kühlschranks.

Wenn Sie den Drehknopf auf 0° drehen, wird das Gerät ausgeschaltet. Verringern Sie die Temperatur, indem Sie den Drehknopf von der Position 1 auf die Position 5 stellen. Wir empfehlen Ihnen, die Temperatur auf 2 oder 3 einzustellen.

ABTAUEN

Wichtiger Hinweis: Wenn die Raumtemperatur sehr warm ist, wird das Gerät unter Umständen ständig laufen und auf der Rückseite des Kühlraums wird sich eine Frostschicht ablagern. In diesem Fall ist es notwendig, den Drehknopf auf eine niedrigere Einstellung zu drehen (1-2).

Der Kühlraum wird automatisch abgetaut, wenn der Kompressor nicht aktiv ist.

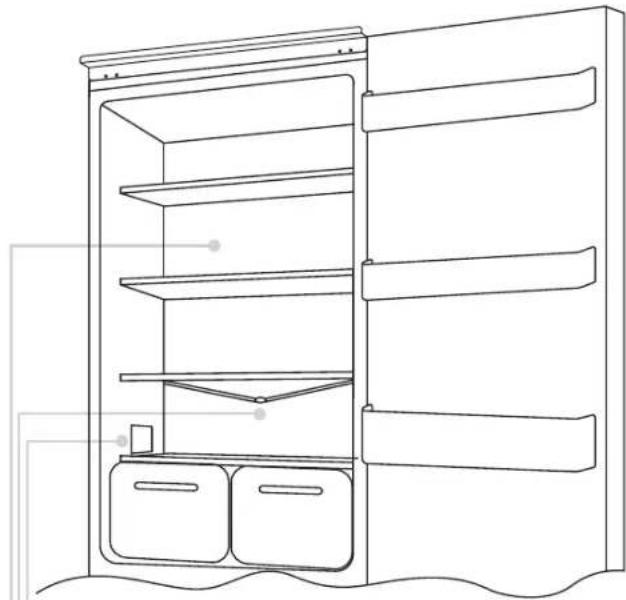

Eine kleine Menge Frost oder Wassertropfen befindet sich auf der Rückseite des Kühlabteils. Stellen Sie sicher, dass der Wasserauslass immer sauber ist. Stellen Sie sicher, dass die Lebensmittel nicht die Rückseite oder die Seiten des Kühlraums berühren. Hinweis: Das ist das Leistungsschild. Wenn Sie bei einer Störung den Kundendienst kontaktieren müssen, geben Sie die Informationen auf diesem Schild an.

TÜRÖFFNUNGEN

Entfernen Sie den Stift und die jeweilige Buchse des oberen Querträgers.

Entfernen Sie die obere Tür.

Entfernen Sie den Stift des Scharniers unten rechts und befestigen Sie ihn erneut am Scharnier unten links.

Bauen Sie die Scharniere und die Türen wieder an, beginnen Sie damit von unten 1-2-3.

GEFRIERFACH

Einige Produkte sind mit einem Gefrierfach ausgestattet. Die folgenden Hinweise gelten nur für diesen Produkttyp.

EINFRIEREN

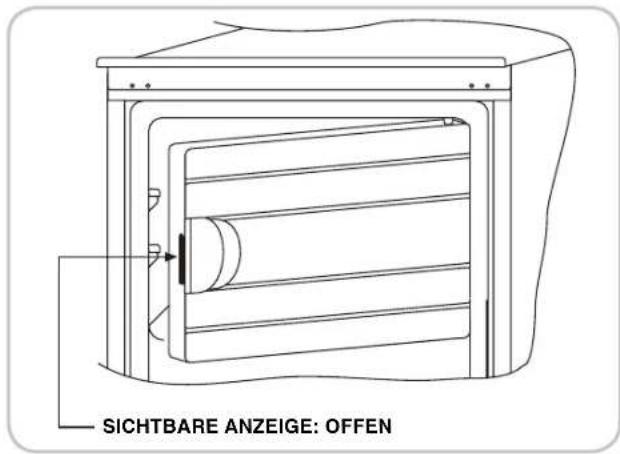

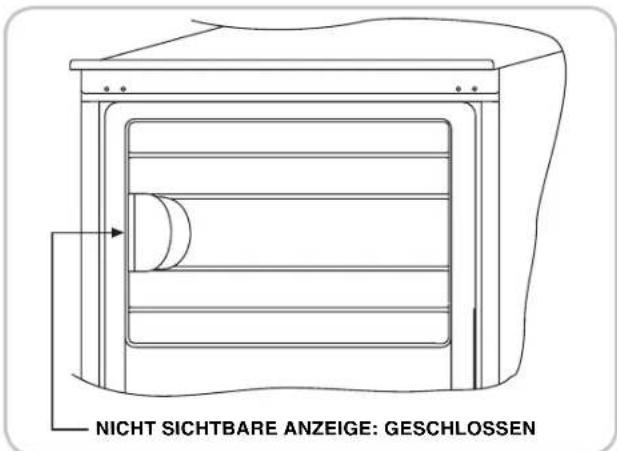

Dieses Produkt ist mit einem Bereich © Obeilteil des Produkts ausgestattet (siehe Kurzanleitung). Die Lebensmittel müssen 24 Stunden im Gefrierfach gelagert werden, um den gewünschten Grad des Einfrierens zu erreichen. Hinweis: Um sicherzustellen, dass die Tür des Gefrierschranks richtig geschlossen ist, prüfen Sie, dass die farbige Türöffnungsanzeige nicht sichtbar ist.

WECHSEL DER ÖFFNUNGEN DES GEFRIERFACHS

Demontieren Sie das Scharnier rechts unten.

Positionieren Sie die Tür und das Scharnier zuerst und schrauben Sie dann das Scharnier an das Produkt.

Lösen Sie die Schrauben des Hakens auf der linken Seite des Gefrierfachs.

Schrauben Sie den Haken auf die rechte Seite des Gefrierfachs.

Entfernen Sie die Stopfen von der Lochabdeckung, wie im Bild dargestellt.

Bringen Sie den Kühlschrank in die aufrechte Position und warten Sie zwei Stunden, bevor Sie ihn wieder in Betrieb nehmen.

Setzen Sie die Stopfen wie in der Abbildung dargestellt ein.

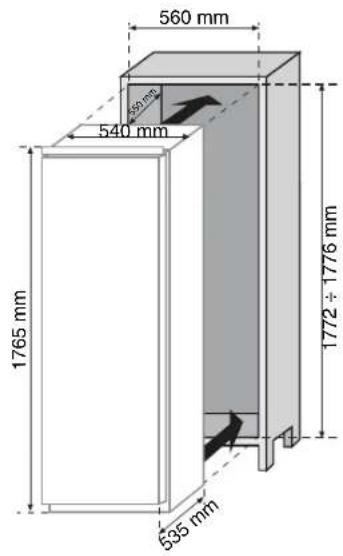

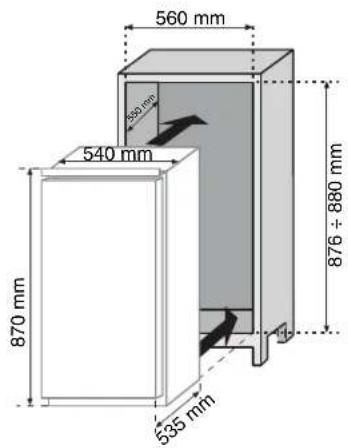

GRÖSSE DES GERÄTS UND GEHÄUSES

INSTALLATION DES GERÄTS IM STANDSCHRANK

Befestigen Sie die am Gerät angebrachte Dichtung auf der gegenüberliegenden Seite der Scharniere.

1

Setzen Sie das Gerät in den Standschrank ein, platzieren Sie es auf der gegenüberliegenden Seite der Scharniere.

2

Schrank passt perfekt in den Schrank.

3

Befestigen Sie den oberen Teil des Geräts mit den beigelegten Schrauben.

4

Befestigen Sie den unteren Teil des Geräts mit den beigelegten Schrauben.

5

Bringen Sie das Belüftungsgitter an. Stellen Sie sicher, dass die obere Platte des

6

VERBINDEN DER EINGEBAUTEN STANDSCHRANK-STIRNWAND MIT DEN GERÄTETÜREN

Das Gerät ist mit Verbindungsstücken für die Gerätetüren mit den Standschrank-Stirnwänden (Antriebsschlitten) ausgestattet.

Montieren Sie den Schlitten im Innenteil der eingebauten Standschrank-Stirnwand in der gewünschten Höhe und ungefähr 20 mm vom Aufschlagrand entfernt.

1

Öffnen Sie die Türen des eingebauten Standschranks und den Kühlschrank. Positionieren Sie den eingebauten Lader im Schieber, und setzen Sie ihn anschließend in die Kühlschranktür ein.

2

Markieren Sie die Befestigungspunkte für die Schrauben und bohren Sie ein Loch mit einem Durchmesser von 2,5.

3

Montieren Sie die Geräte an der Schrank-Stirnwand, nutzen Sie die Schlitze der Schlitten als Referenz.

4

VORKEHRUNGEN FÜR KORREKTEN BETRIEB

Wenn das Produkt eingebaut worden ist, positionieren Sie den hinteren Teil des Standschranks so, dass der Kontakt zur Wand hergestellt wird. Somit wird der Zugang zum Kompressorfach verhindert.

Damit das Produkt ordnungsgemäß funktionieren kann, ist eine ausreichende Luftzirkulation erforderlich, damit der im hinteren Teil des Geräts installierte Kondensator gekühlt wird.

Aus diesem Grund muss der Standschrank mit einem Abzug ausgestattet sein, dessen obere Öffnung nicht verstopft sein darf. Außerdem mit einem Schlitz auf der Vorderseite, der mit einem Belüftungsgitter abgedeckt wird.

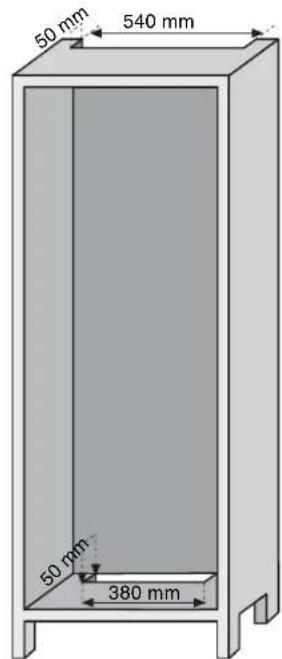

Abmessungen der Aussparungen des Standschranks.

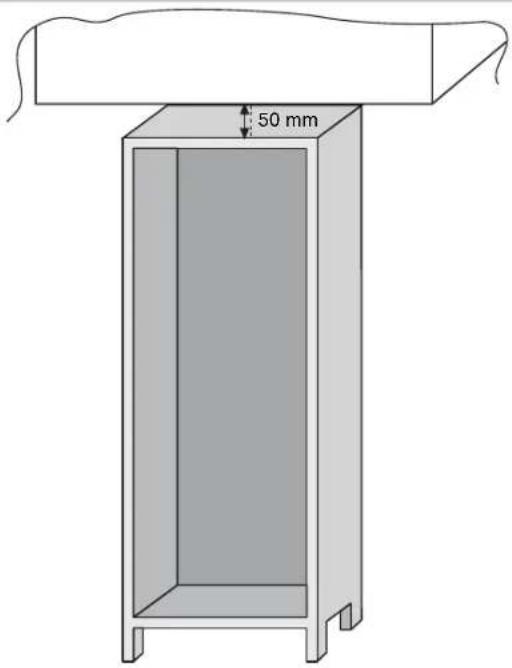

Abmessung zwischen dem Spalt, der zwischen Standschrank und Decke bleiben muss.
