Marka	Rosieres
Model	RBO 3683A
Typ produktu	Lodówka z górną zamrażarką
Zasilanie elektryczne	220-240 V, 50 Hz
Termostat	Ustawienie 1-5, pozycja 0 wyłącza
Zalecana temperatura	Pozycja 2 lub 3
Odszranianie lodówki	Automatyczne przy zatrzymaniu sprężarki
Odszranianie zamrażarki	Ręczne (nie określono w instrukcji)
Pojemność zamrażania	Żywność potrzebuje 24 godzin, aby osiągnąć zamrożenie
Odwracalność kierunku otwierania drzwi	Tak, odwracalne
Instalacja	Do zabudowy w kolumnie, wymaga kratki wentylacyjnej
Akcesoria montażowe do drzwi meblowych	Prowadnice w zestawie
Uszczelka drzwi	Dostarczona, do zamocowania po przeciwnej stronie zawiasów
Konserwacja	Utrzymywać w czystości obszar odpływu wody
Bezpieczeństwo	Odczekać 2 godziny po transporcie przed włączeniem

Często zadawane pytania - RBO 3683A ROSIERES

Jak ustawić temperaturę lodówki?

Obróć pokrętło termostatu znajdujące się wewnątrz, w prawym górnym rogu. Pozycje wahają się od 1 (najwyższa temperatura) do 5 (najniższa). Pozycja 0 wyłącza urządzenie. Zalecamy ustawienie na 2 lub 3.

Co zrobić w przypadku szronu w lodówce?

Jeśli na dnie tworzy się warstwa szronu, może to wystąpić przy wysokiej temperaturze otoczenia. Zmniejsz ustawienie termostatu (pozycja 1-2). Lodówka odszrania się automatycznie, gdy sprężarka się zatrzyma.

Jak zmienić kierunek otwierania drzwi?

Wyjmij oś dolnego prawego zawiasu i zamontuj ją na dolnym lewym zawiasie. Zamontuj zawiasy i drzwi, zaczynając od dołu (krok 1, potem 2, potem 3).

Jak zainstalować urządzenie w kolumnie?

Zamocuj uszczelkę po przeciwnej stronie zawiasów. Włóż urządzenie do kolumny. Przymocuj górę i dół za pomocą dostarczonych śrub. Umieść kratkę wentylacyjną. Upewnij się, że kolumna ma tylną komorę do cyrkulacji powietrza.

Jak przymocować drzwi meblowe do drzwi lodówki?

Zamocuj prowadnicę na drzwiach meblowych około 20 mm od zewnętrznej krawędzi. Otwórz drzwi, umieść mechanizm napędowy w prowadnicy i dopasuj do drzwi lodówki. Zaznacz, wywierć (wiertło 2.5 mm) i przykręć.

Ile czasu potrzeba, aby zamrozić żywność?

Żywność musi przebywać 24 godziny w zamrażarce, aby osiągnąć pożądany stopień zamrożenia.

Co zrobić po transporcie urządzenia?

Ustaw urządzenie pionowo i odczekaj dwie godziny przed włączeniem, aby olej sprężarki wrócił na swoje miejsce.

Dlaczego na dnie lodówki jest woda?

Obecność niewielkiej ilości wody lub szronu na dnie jest normalna podczas automatycznego odszraniania. Upewnij się, że obszar odpływu wody jest czysty, a żywność nie dotyka dna ani ścian.

Jak czyścić urządzenie?

Zawsze utrzymuj w czystości obszar odpływu wody. Unikaj kontaktu żywności z dnem i ścianami bocznymi, aby zapewnić prawidłową cyrkulację powietrza.

Gdzie znajduje się tabliczka znamionowa urządzenia?

Tabliczka znamionowa znajduje się wewnątrz lodówki. Zachowaj jej informacje (model, numer seryjny), aby skontaktować się z serwisem w przypadku awarii.

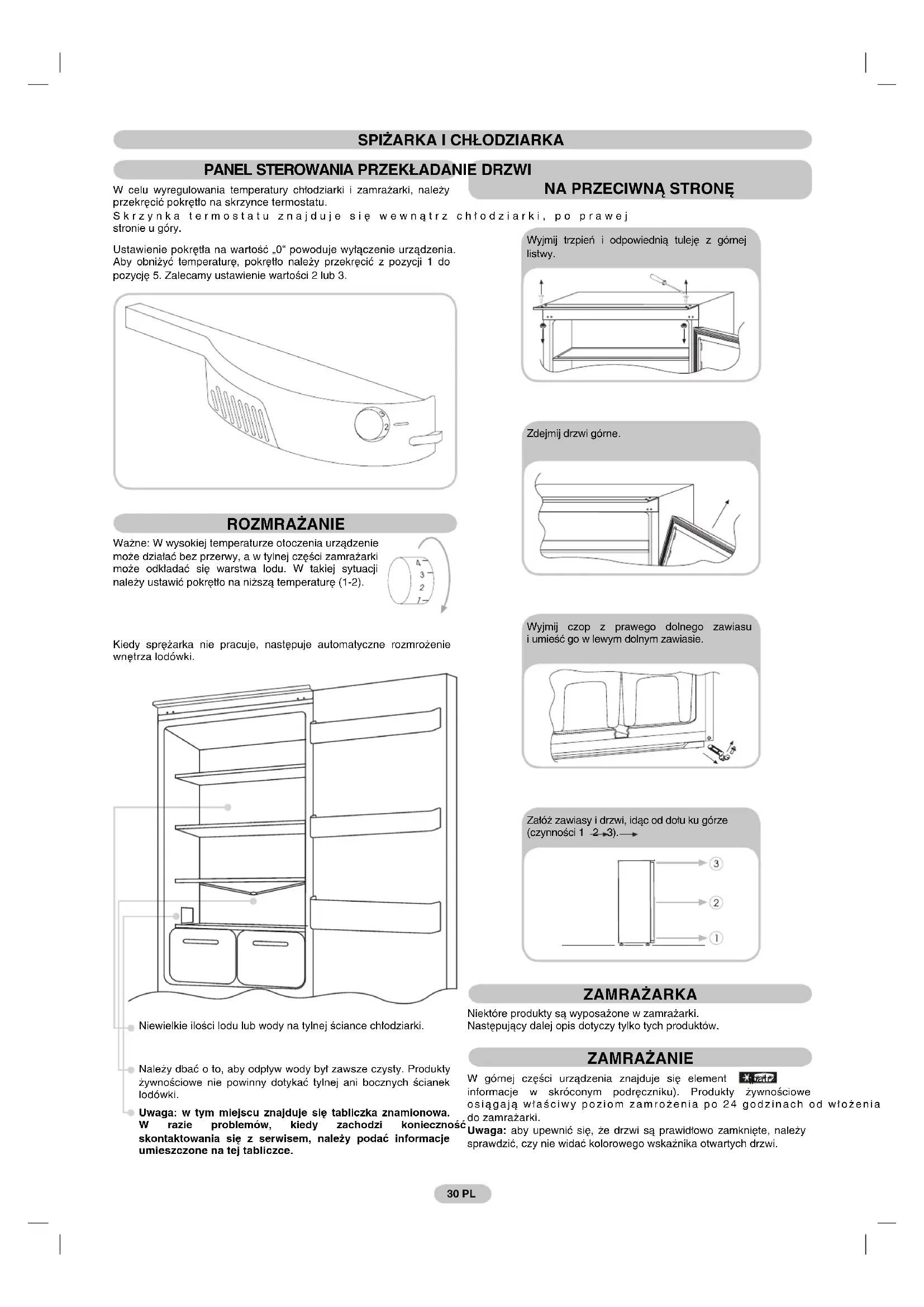

INSTRUKCJA OBSŁUGI RBO 3683A ROSIERES

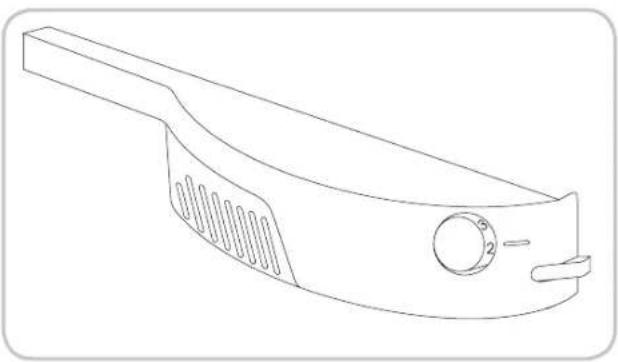

W celu wyregulowania temperatury chłodziarki i zamrażarki, należy przekręcić pokrętło na skrzynce termostatu.

Skrzynka termostatu znajduje się wewnątrz chłodziarki, po prawej stronie u góry.

Ustawienie pokrętła na wartość "0" powoduje wyłączenie urządzenia. Aby obniżyć temperaturę, pokrętło należy przekręcić z pozycji 1 do pozycji 5. Zalecamy ustawienie wartości 2 lub 3.

ROZMRAŻANIE

Ważne: W wysokiej temperaturze otoczenia urządzenie może działać bez przerwy, a w tylnej części zamrażarki może odkładać się warstwa lodu. W takiej sytuacji należy ustawić pokrętło na niższą temperaturę (1-2).

Kiedy sprężarka nie pracuje, następuje automatyczne rozmrożenie wnętrza lodówki.

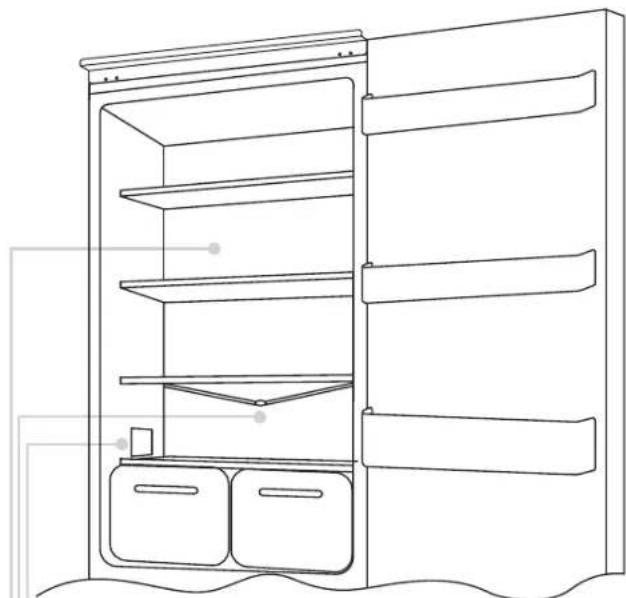

Niewielkie ilości lodu lub wody na tylnej ściance chłodziarki. Należy dbać o to, aby odpływ wody był zawsze czysty. Produkty żywnościowe nie powinny dotykać tylnej ani bocznych ścianek lodówki. Uwaga: w tym miejscu znajduje się tabliczka znamionowa. W razie problemów, kiedy zachodzi konieczność skontaktowania się z serwisem, należy podać informacje umieszczone na tej tabliczce.

NA PRZECIWNA STRONĘ

Wyjmij trzpień i odpowiednią tuleję z górnej listwy.

Zdejmij drzwi górne.

Wyjmij czop z prawego dolnego zawiasu i umieść go w lewym dolnym zawiasie.

Załóż zawiasy i drzwi, idąc od dołu ku górze (czynności 1-2-3).

ZAMRAŻARKA

Niektóre produkty są wyposażone w zamrażarki. Następujący dalej opis dotyczy tylko tych produktów.

ZAMRAŻANIE

W górnej części urządzenia znajduje się element *rate (informacja w skróconym podręczniku). Produkty spożywcze osiągają właściwy poziom zamrożenia po 24 godzinach od włożenia do zamrażarki.

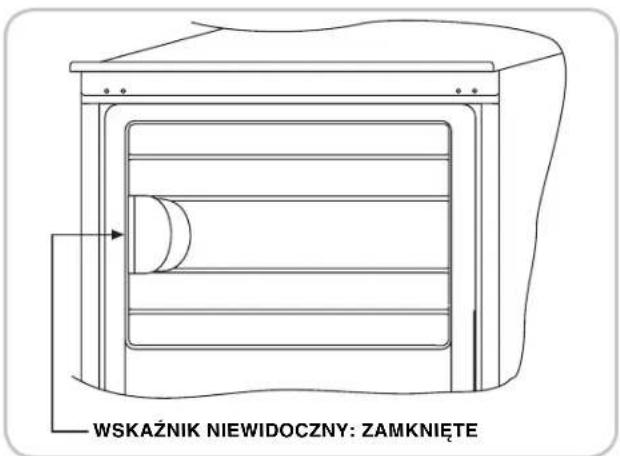

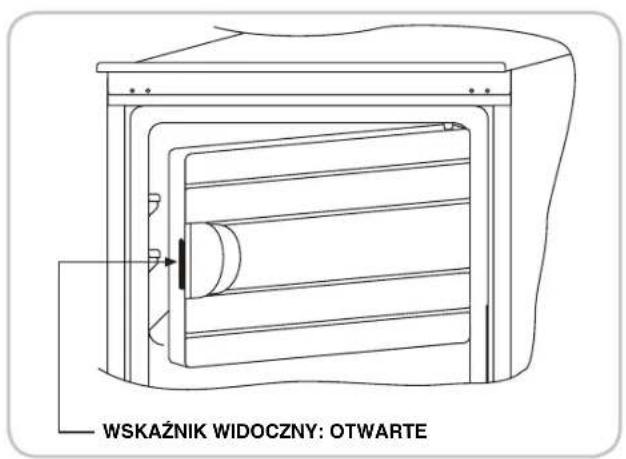

Uwaga: aby upewnić się, że drzwi są prawidłowo zamknięte, należy sprawdzić, czy nie widać kolorowego wskaźnika otwartych drzwi.

PRZEKŁADANIE DRZWI ZAMRAŻARKI NA DRUGĄ STRONĘ

Zdejmij prawy górny zawias.

Wpasuj drzwi na zawias, a następnie dokręć zawias do urządzenia.

Odkręć zaczep znajdujący się z lewej strony zamrażarki.

Dokręć zaczep po prawej stronie zamrażarki.

Wyjmij czopy zakrywające otwory, tak jak pokazano na rysunku.

Umieść urządzenie w pozycji pionowej i po jego włączeniu odczekać dwie godziny.

Włóż czopy w sposób pokazany na rysunku.

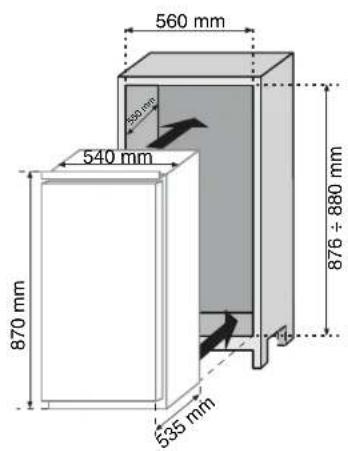

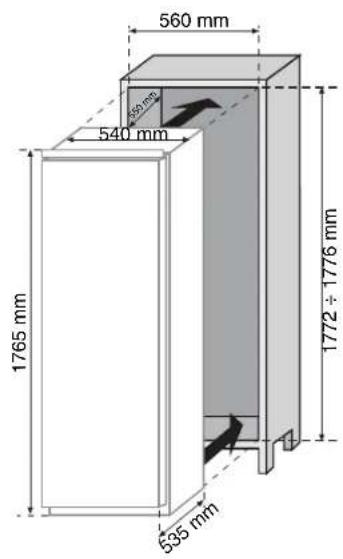

WIELKOŚĆ URZĄDZENIA I OBUDOWY

INSTALACJA URZĄDZENIA W KOLUMNIE

Zamocuj uszczelkę dostarczoną z urządzeniem po stronie przeciwnej od zawiasów.

1

Umieść urządzenie w kolumnie, stroną przeciwną do zawiasów.

2

doobudowy.

3

Zamocuj górną część urządzenia do obudowy za pomocą dostarczonych w zestawie wkrętów.

4

Przymocuj dolną część urządzenia wkrętami dostarczonymi w zestawie.

5

Załóż krótkie wentylacyjne. Upewnij się, że górna płyta dokładnie pasuje

6

MOCOWANIE PANELI ZABUDOWY DO DRZWI URZĄDZENIA

Urządzenie jest wyposażone w mechanizmy sprężynujące drzwi z panelami zabudowy (szynami).

Zamocuj szynę w wewnętrznej części panelu zabudowy na żądanej wysokości, ok. 20 mm od zewnętrznego obramowania drzwi.

1

Otworzyć drzwi zabudowy i drzwi chłodziarki. Umieścić wbudowaną prowadnicę w szynie i zamocować całość do drzwi chłodziarki.

2

Zaznacz punkty mocowania i wywierć otwory wiertłem o średnicy 2,5 mm.

3

Zamocuj drzwi urządzenia do panelu zabudowy, odpowiednio do pozycji szyn i prowadnic.

4

UWAGI DOTYCZĄCE PRAWIDŁOWEJ OBSŁUGI

Po zabudowaniu produktu dosuń tylną część obudowy do ściany, tak aby nie było dostępu z zewnątrz do sprężarki.

Dla prawidłowego działania urządzenia konieczne jest zapewnienie odpowiedniej cyrkulacji powietrza, tak aby sprężarka znajdująca się z tyłu była prawidłowo chłodzona.

W związku z tym kolumna winna być wyposażona w wentylację tylnej części. Otwór górny nie powinien być blokowany, a od dołu należy zapewnić dostęp powietrza przy kratce wentylacyjnej.

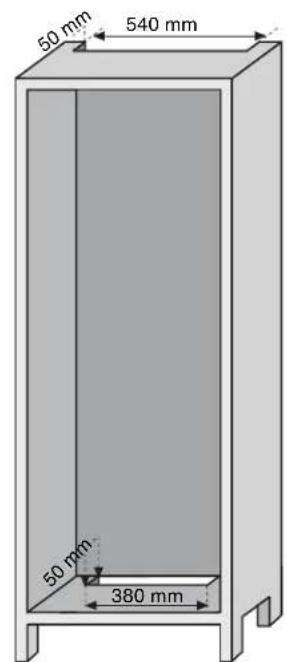

Wymiary otworów wentylacyjnych w kolumnie zabudowy.

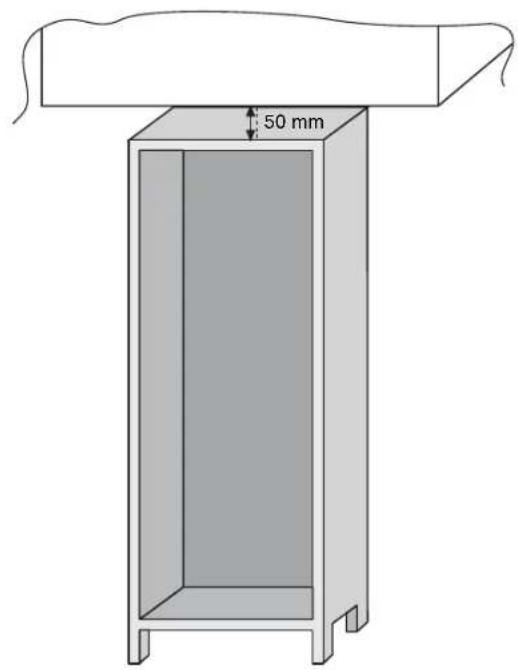

Odległość między kolumną zabudowy a sufitem.

CHŁODZIARKA

PANEL STEROWANIA OTOCZENIA

Górną część sprzętu przymocuj do szafki za pomocą dostarczonych śrub.

4

Upewnij dolną część sprzętu za pomocą dostarczonych śrub.

5

Nałóż maskę wentylacyjną. Sprawdź, czy pasuje do obudowy szafki.

6

PODŁĄCZENIE DRZWICZEK URZĄDZENIA DO DRZWICZEK MEBLI KUCHENNYCH

Urządzenia są wyposażone w elementy mocujące przeznaczone do przymocowania urządzenia do ściany, aby zapobiec przewróceniu się panelu szafki do drzwiczek urządzenia (konsole przesuwne). Dostęp do kompresora.
