ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PMF 1900 E SET BOSCH

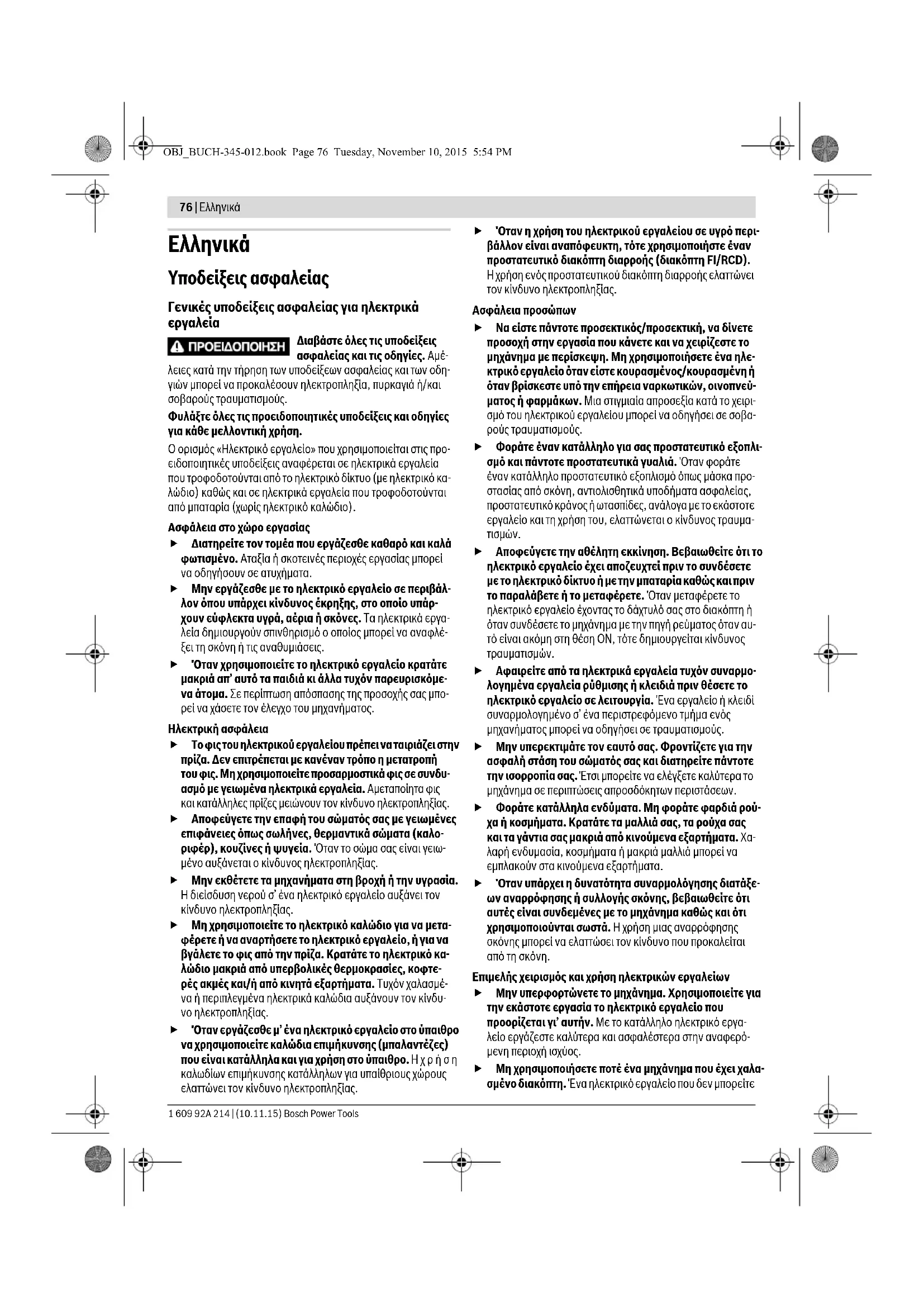

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέ- λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη- γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ- ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα- λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ- ξει τη σκόνη ή τις αναθυμιάσεις. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε- να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο- ρεί να χάσετε τον έλεγχο του μηχανήματος. Ηλεκτρική ασφάλεια Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυ- ασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα- φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα- λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε- ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ- να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ- νο ηλεκτροπληξίας. Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε- κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ- ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι- σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι- σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ- στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ- τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο- λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδό κητων περιστάσεων. Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού- χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα- λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε- ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα- λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό- μενη περιοχή ισχύος. Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα- σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε OBJ_BUCH-345-012.book Page 76 Tuesday, November 10, 2015 5:54 PMΕλληνικά | 77 Bosch Power Tools 1 609 92A 214 | (10.11.15) πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί- ναι επικίνδυνο και πρέπει να επισκευαστεί. Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα- ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα- σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό- κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι- είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε- κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό- πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα- χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ- γαλείων αποτελεί αιτία πολλών ατυχημάτων. Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα- ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδη- γίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθή- κες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. Service Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι- στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι- κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

Υποδείξεις ασφαλείας για πολυλειτουργικά

Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα μπορεί να έρθει σε επαφή με μη ορατούς ηλεκτροφόρους αγωγούς ή με το δικό του ηλεκτρικό κα- λώδιο. H επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέ- σει τα μεταλλικά μέρη του ηλεκτρικού εργαλείου επίσης υπό τάση και να προκαλέσει μια ηλεκτροπληξία. Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για ξηρή λείανση. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. Προσοχή, κίνδυνος πυρκαγιάς! Να αποφεύγετε την υπερ- βολική θέρμανση του υπό λείανση υλικού και του λεια- ντήρα. Να αδειάζετε πάντοτε το δοχείο σκόνης όταν κάνε- τε διάλειμμα από την εργασία σας. Σκόνη λείανσης στο σά- κο σκόνης, στο Microfilter, ή στο χάρτινο σάκο σκόνης (ή στο σάκο φίλτρου ή στο φίλτρο του απορροφητήρα σκόνης) μπο- ρεί, υπό δυσμενείς συνθήκες, π.χ. εξαιτίας του σπινθηρισμού κατά τη λείανση μετάλλων, να αυταναφλεχθεί. Αυτός ο κίνδυ- νος αυξάνεται ιδιαιτέρως όταν η σκόνη λείανσης αναμειγ- νύεται με κατάλοιπα βερνικιών ή/και πολυουρεθάνης, ή με άλ- λα χημικά υλικά, και ταυτόχρονα, μετά από συνεχή εργασία, το υπό λείανση υλικό έχει θερμανθεί υπερβολικά. Κρατάτε τα χέρια σας μακριά από τον τομέα πριονίσμα- τος. Μη βάζετε τα χέρια σας κάτω από το υπό κατεργασία τεμάχιο. Σε περίπτωση επαφής με την πριονόλαμα δημιουρ- γείται κίνδυνος τραυματισμού. Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή να συμβουλεύεστε την τοπική εταιρία παροχής ενέργει- ας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία. Όταν εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο καλά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας χέρια. Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ- γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ- σφιγξης ή με μια μέγγενη παρά με το χέρι σας. Να φοράτε προστατευτικά γάντια όταν αλλάζετε εργα- λείο. Τα εργαλεία ζεσταίνονται όταν τα χρησιμοποιείτε πολ-

Να μην ξύνετε υγρά υλικά (π.χ. ταπετσαρίες) καθώς και υλικά που βρίσκονται επάνω σε υγρές επιφάνειες. Η δι- είσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο μιας ηλεκτροπληξίας. Να μην επεξεργάζεστε την υπό κατεργασία επιφάνεια με υγρούς διαλύτες. Η θερμότητα που αναπτύσσεται κατά την κατεργασία των υλικών μπορεί να δημιουργήσει δηλητηριώ- δεις αναθυμιάσεις. Να προσέχετε ιδιαίτερα κατά το χειρισμό του ξύστη και του μαχαιριού. Τα εργαλεία είναι πολύ κοφτερά. Κίνδυνος τραυματισμού. Περιγραφή του προϊόντος και της

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υπο- δείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για το πριόνισμα και την κο- πή υλικών από ξύλο και πλαστικά, γύψου, μη σιδηρούχων μετάλ- λων και αντικειμένων στερέωσης (π.χ. καρφιών, δίχαλων). Εί- ναι επίσης κατάλληλο για την κατεργασία μαλακών πλακιδίων τοίχου καθώς και για την ξηρή λείανση και απόξεση μικρών επι- φανειών. Είναι ιδιαίτερα κατάλληλο για εργασίες κοντά στο πε- ριθώριο καθώς και για την εξομάλυνση ακμών πολλών αλλεπάλ- ληλων επιφανειών. Η χρήση του ηλεκτρικού εργαλείου επιτρέ- πεται αποκλειστικά σε συνδυασμό με εξαρτήματα της Bosch. OBJ_BUCH-345-012.book Page 77 Tuesday, November 10, 2015 5:54 PM78 | Ελληνικά 1 609 92A 214 | (10.11.15) Bosch Power Tools Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. 1 Διακόπτης ON/OFF 2 Τροχίσκος ρύθμισης προεπιλογής αριθμού ταλαντώσεων 3 Σχισμές αερισμού 4 Λαβή (μονωμένη επιφάνεια πιασίματος) 5 Υποδοχή εργαλείου 6 Λάμα για κοπή βύθισης 7 Βίδα σύσφιξης με ροδέλα 8 Κλειδί εσωτερικού εξαγώνου 9 Πλάκα λείανσης 10 Φύλλο λείανσης 11 Οδηγός βάθους 12 Τμηματική λάμα 13 Σωλήνας αναρρόφησης* 14 Στήριγμα αναρρόφησης* 15 Βίδα στερέωσης της αναρρόφησης σκόνης* 16 Αναρρόφηση σκόνης* 17 Ροδέλα από κετσέ για την αναρρόφηση σκόνης* *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί- τα το πρόγραμμα εξαρτημάτων. Τεχνικά χαρακτηριστικά Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60745-2-4. Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθ- μη ακουστικής πίεσης 86 dB(A). Στάθμη ακουστικής ισχύος 97 dB(A). Ανασφάλεια μέτρησης K=3 dB. Φοράτε ωτασπίδες! Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με το πρότυπο EN 60745: Λείανση: a

Πριόνισμα με πριονόλαμα βύθισης: a

Πριόνισμα με τμηματική πριονόλαμα: a

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ- γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη- λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα- σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο- γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί- ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο- ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. Δήλωση συμβατότητας Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» αντιστοιχεί σε όλες τις σχετικές διατάξεις των οδηγιών 2011/65/ΕΕ, 2014/30/ΕE, 2006/42/ΕΚ συμπεριλαμβανομένων των αλλαγών τους και ταυτίζεται με τα ακόλουθα πρότυπα: EN 60745-1, EN 60745-2-4, EN 50581. Τεχνικός φάκελος (2006/42/EΚ) από: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Συναρμολόγηση Αντικατάσταση εργαλείου Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. Να φοράτε προστατευτικά γάντια όταν αλλάζετε εργα- λείο. Μπορεί να τραυματιστείτε όταν εγγίξετε το εργαλείο. Πολυλειτουργικό εργαλείο PMF 190 E PMF 1900 E Αριθμός ευρετηρίου 3 603 A00 5.. Προεπιλογή αριθμού ταλαντώσεων

Ονομαστική ισχύς W190 Αποδιδόμενη ισχύς W89 Αριθμός στροφών χωρίς φορτίο n

15000–21000 Γωνία ταλάντωσης αριστερά/δεξιά °1,4 Βάρος σύμφωνα με EPTA-Procedure 01:2014 kg 1,2 Κατηγορία μόνωσης /II Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό διαφορετικές τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτά μπορεί να διαφέρουν. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-345-012.book Page 78 Tuesday, November 10, 2015 5:54 PMΕλληνικά | 79 Bosch Power Tools 1 609 92A 214 | (10.11.15) Επιλογή εργαλείου Στον πίνακα που ακολουθεί αναφέρονται παραδείγματα εργαλείων. Περισσότερα εργαλεία θα βρείτε στο εκτενές πρόγραμμα εξαρ- τημάτων της Bosch. Τοποθέτηση/Αλλαγή εργαλείου Αν χρειαστεί, αφαιρέστε το ήδη συναρμολογημένο εργαλείο. Για να αφαιρέσετε το εργαλείο λύστε με το κλειδί τύπου Άλεν 8 τη βίδα 7 και αφαιρέστε το εργαλείο. Τοποθετήστε το εργαλείο (π.χ. λάμα κοπής βύθισης 6) κατά τέ- τοιο τρόπο στην υποδοχή εργαλείου 5, ώστε οι εγκοπές του ερ- γαλείου να «πιάσουν» στα έκκεντρα της υποδοχής εργαλείου. Για να μπορέσετε να εργαστείτε ασφαλώς και άνετα τα εργαλεία μπορούν να τοποθετηθούν σε διάφορες κατ΄ επιλογή θέσεις επάνω στην υποδοχή εργαλείου. Τοποθετήστε το εργαλείο κατά τέτοιο τρόπο επάνω στην υποδοχή εργαλείου, ώστε η κύρτωση να δείχνει προς κάτω (η επιγραφή του εργαλείου πρέπει να μπο- ρεί να διαβάζεται από επάνω, βλέπε την εικόνα στη σελίδα γρα-

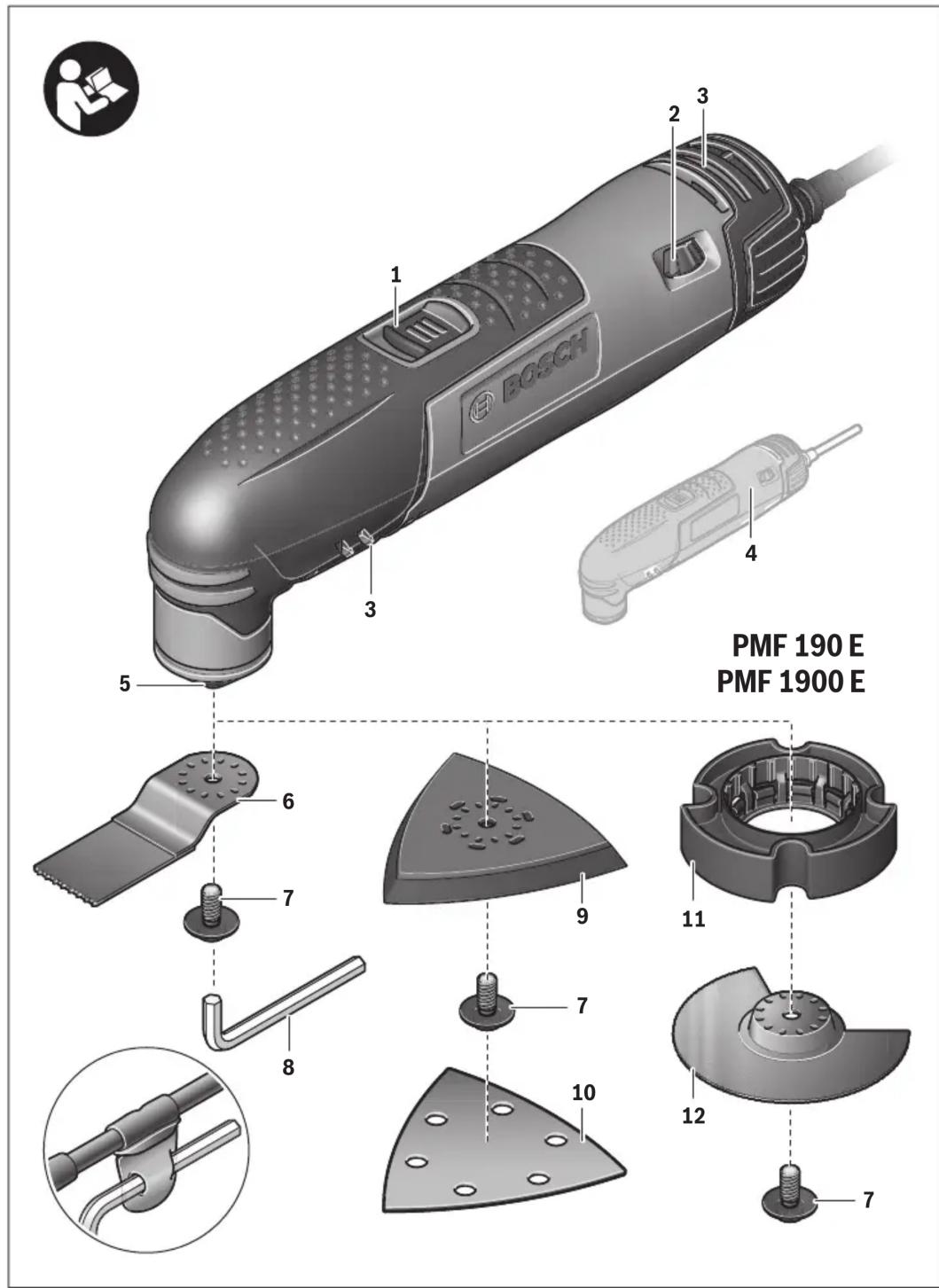

Στερεώστε το εργαλείο με τη βίδα 7. Σφίξτε τη βίδα καλά 7 με το κλειδί τύπου Άλεν 8. Να βεβαιώνεστε πάντοτε ότι το εργαλείο έχει «καθίσει» καλά. Εργαλεία που δεν έχουν στερεωθεί ασφαλώς ή είναι λάθος στερεωμένα μπορεί κατά τη διάρκεια της εργασίας να λυθούν και να σας θέσουν σε κίνδυνο. Εργαλείο Υλικό Χρήση Διμεταλλική τμημα-

Υλικά από ξύλο, πλαστικά υλικά, μη σιδηρούχα μέ-

Κοπές και κοπές βύθισης. Επίσης και για πριόνισμα στο περι- θώριο, σε γωνίες και σε δύσκολα προσιτές περιοχές. Παράδειγμα: κόντεμα ήδη τοποθετημένων σανιδιών δαπέ- δων ή κουφωμάτων θυρών, κοπές βύθισης κατά το ταίριασμα σανιδωμάτων δαπέδων Πλάκα λείανσης για φύλλα λείανσης της σειράς Δέλτα 93 mm Εξαρτάται από το φύλλο

Λείανση επιφανειών σε περιθώρια, σε γωνίες ή σε δύσκολα προσιτές περιοχές. Ανάλογα με το φύλλο λείανσης, π.χ. για λείανση ξύλου, χρώ- ματος, βερνικιού, πέτρας Λάμα κοπής βύθι- σης HCS για ξύλο Υλικά από ξύλο, μαλακά πλαστικά υλικά Αποκοπές και βαθιές κοπές βυθίσματος. Επίσης και για πριό- νισμα κοντά στο περιθώριο, σε γωνίες και σε δύσκολα προσι- τές περιοχές. Παράδειγμα: στενή κοπή βυθίσματος σε συμπαγές ξύλο για την εγκατάσταση ενός πλέγματος ανεμιστήρα εξαερισμού Λάμες κοπής βύθι- σης HCS για ξύλο Υλικά από ξύλο, μαλακά πλαστικά υλικά Μικρές κοπές και κοπές βύθισης. Παράδειγμα: ανοίγματα σε έπιπλα για τη σύνδεση καλωδίων Διμεταλλικές λάμες για μέταλλα Μέταλλο (π.χ. άβαφα καρ- φιά, μικρές διατομές), μη σιδηρούχα μέταλλα Μικρές κοπές και κοπές βύθισης. Παράδειγμα: κόντεμα διατομών μικρού πλάτους, κοπή στοι- χείων στερέωσης, π.χ. συνδετήρων Τμηματική ραβδωτή λάμα HM Αρμοί από τσιμέντο, μαλα- κά πλακίδια τοίχου, πλαστι- κά υλικά ενισχυμένα με ίνες υάλου και άλλα αποξεστικά

Τομές και κοπές κοντά στο περιθώριο, σε γωνίες ή σε δύσκο- λα προσιτές περιοχές. Παράδειγμα: αφαίρεση αρμών μεταξύ πλακιδίων τοίχου σε επιδιορθωτικές εργασίες, κοπή ανοιγμάτων σε πλακίδια, γυ- ψοσανίδες ή πλαστικά υλικά Ραβδωτή πλάκα ΗΜ της σειράς Δέλτα Σοβάς, κατάλοιπα μπετόν, ξύλο, ψαθυρά υλικά Λιμάρισμα με ράσπα και λείανση επάνω σε σκληρή επιφά-

Παράδειγμα: αφαίρεση σοβά ή κόλλας πλακιδίων (π.χ. κατά την αντικατάσταση παλιών πλακιδίων) Ξύστης, άκαμπτος Για μοκέτες, επιστρώσεις Ξύσιμο επάνω σε σκληρή επιφάνεια. Παράδειγμα: αφαίρεση καταλοίπων κόλλας μοκετών η πλακι-

Διμεταλλικό, κυμα- τοειδώς τροχισμένο τμηματικό μαχαίρι Μονωτικό υλικό, μονωτικές πλάκες, πλάκες επίστρωσης δαπέδων, χαρτόνι, χαλιά, ελαστικό, δέρμα Κοπή μαλακών υλικών OBJ_BUCH-345-012.book Page 79 Tuesday, November 10, 2015 5:54 PM80 | Ελληνικά 1 609 92A 214 | (10.11.15) Bosch Power Tools Συναρμολόγηση και ρύθμιση του οδηγού βάθους Ο οδηγός βάθους 11 μπορεί να χρησιμοποιηθεί στην εργασία με τμηματικές πριονόλαμες, τμηματικές ραβδωτές πριονόλαμες και με τμηματικά μαχαίρια. Αν χρειαστεί, αφαιρέστε το ήδη συναρμολογημένο εργαλείο. Ωθήστε τον οδηγό βάθους 11 με την επιγραφή προς τα επάνω, τέρμα επάνω στην κεφαλή κίνησης του ηλεκτρικού εργαλείου περνώντας τον πάνω από την υποδοχή εργαλείου 5. Ο οδηγός βάθους προορίζεται για τα εξής βάθη κοπής: – Με τμηματικές πριονόλαμες ACZ 85 .. με διάμετρο 85 mm: Βάθη κοπής 8 mm, 10 mm, 12 mm και 14 mm (αναφέρο- νται επάνω στο οδηγό βάθους με μεγάλα γράμματα, χωρίς παρενθέσεις). – Με τμηματικές πριονόλαμες ACZ 100 .. με διάμετρο 100 mm: Βάθη κοπής 14 mm, 16 mm, 18 mm και 20 mm (αναφέρονται επάνω στο οδηγό βάθους με μικρά γράμματα, μέσα σε παρενθέσεις). Τοποθετήστε την κατάλληλη πριονόλαμα τομέα για το επιθυμη- τό βάθος κοπής. Σπρώξτε τον οδηγό βάθους 11 από την υποδο- χή εξαρτήματος 5 στην κατεύθυνση του εξαρτήματος, ώσπου να μπορείτε να το γυρίσετε ελεύθερα. Γυρίστε τον οδηγό βά- θους 11 έτσι, ώστε το επιθυμητό βάθος κοπής να βρίσκεται πά- νω από το τμήμα της πριονόλαμας, με το οποίο πρέπει να γίνει η κοπή. Σπρώξτε τον οδηγό βάθους 11 ξανά μέχρι τέρμα πάνω στην κεφαλή μειωτήρα του ηλεκτρικού εργαλείου. Να αφαιρείτε τον οδηγό βάθους κοπής 11 για όλα τα υπόλοιπα βάθη κοπής και για εργασίες με άλλα εξαρτήματα. Γι’ αυτό αφαι- ρέστε το εξάρτημα και τραβήξτε τον οδηγό βάθους για να βγει. Τοποθέτηση/Αλλαγή του φύλλου λείανσης στην πλάκα

Η πλάκα λείανσης 9 διαθέτει μια επιφάνεια αυτοπρόσφυσης χά- ρη στην οποία μπορούν να στερεωθούν απλά και γρήγορα τα φύλλα λείανσης με αυτοπρόσφυση. Πριν τοποθετήσετε το φύλλο λείανσης 10 χτυπήστε την επιφά- νεια της αυτοπρόσφυσης της πλάκας λείανσης 9 για να εξασφα- λίσετε την καλύτερη δυνατή πρόσφυση. Τοποθετήστε το φύλλο λείανσης 10 «πρόσωπο» σε μια πλευρά της πλάκας λείανσης 9, θέστε στη συνέχεια ολόκληρο το φύλλο λείανσης επάνω στην πλάκα λείανσης και πατήστε το γερά για να

Για να εξασφαλίσετε την άριστη αναρρόφηση σκόνης προσέξτε, οι τρύπες στο φύλλο λείανσης να ταυτιστούν με τις τρύπες στην πλάκα λείανσης. Για να αφαιρέσετε το φύλλο λείανσης 10 πιάστε το από μια άκρη του και τραβήξτε το από την πλάκα λείανσης 9. Μπορείτε να χρησιμοποιήσετε όλα τα φύλλα λείανσης καθώς και τα δέρματα στίλβωσης και καθαρισμού της σειράς Δέλτα 93 mm του προγράμματος εξαρτημάτων της Bosch. Εξαρτήματα λείανσης όπως δέρμα/κετσές στίλβωσης στερεώ- νονται στην πλάκα λείανσης κατά τον ίδιο τρόπο. Επιλογή του φύλλου λείανσης Προσφέρονται διάφορα φύλλα λείανσης, ανάλογα με το εκάστοτε υπό κατεργασία υλικό και την επιθυμητή αφαίρεση υλικού από την επιφάνειά του: Αναρρόφηση σκόνης/ροκανιδιών Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογι- ές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλ- λα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυ- χόν παρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυα- σμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιού- νται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστα- τευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπε- ται μόνο σε ειδικά εκπαιδευμένα άτομα. Φύλλο λείανσης Υλικό Χρήση Κόκκωση κόκκινη ποιότητα – Για όλα τα υλικά από ξύλο (π.χ. σκληρό ξύλο, μαλακό ξύλο, μοριοσανίδες, ξυ- λεία δομικών κατασκευών) – Για υλικά από μέταλλο Για προλείανση π.χ. ακατέργαστων καδρονιών και σανί-

Για επίπεδη λείανση και τη αφαίρεση μικρών ανωμαλιών μέτρια 80

Για την τελική λείανση και το φινίρισμα ξύλου λεπτή 180

Για την αφαίρεση χρωμάτων χοντρή 40

Για τη λείανση ασταρωμάτων (π.χ. αφαίρεση ιχνών από πινέλα, σταλαγματιές και «τρεξίματα» χρωμάτων) μέτρια 80

Για την τελική λείανση ασταρωμάτων πριν το βάψιμο λεπτή 180

OBJ_BUCH-345-012.book Page 80 Tuesday, November 10, 2015 5:54 PMΕλληνικά | 81 Bosch Power Tools 1 609 92A 214 | (10.11.15) – Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα δι- άφορα υπό κατεργασία υλικά. Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα. Σύνδεση της αναρρόφησης σκόνης (βλέπε εικόνα A) Η αναρρόφηση σκόνης 16 προορίζεται μόνο για εργασίες με την πλάκα λείανσης 9. Σε συνδυασμό με άλλα εξαρτήματα δεν

Πριν τη λείανση να συνδέετε πάντοτε μια αναρρόφηση σκόνης. Για να συναρμολογήσετε την αναρρόφηση σκόνης 16 (προαι- ρετικό εξάρτημα) πρέπει να αφαιρέσετε το εξάρτημα και τον οδηγό βάθους 11. Ωθήστε την αναρρόφηση σκόνης 16 τέρμα επάνω στην κεφαλή κίνησης του ηλεκτρικού εργαλείου περνώντας τον πάνω από την υποδοχή εργαλείου 5. Τοποθετήστε τη βίδα στερέωσης 15 στην αντίστοιχη τρύπα του περιβλήματος. Για να ασφαλίσετε τη βίδα γυρίστε την στη θέση . Βεβαιωθείτε ότι η ροδέλα από κετσέ 17 είναι σώα και ακουμπά καλά επάνω στην πλάκα λείανσης 9. Αντικαταστήστε αμέσως μια τυχόν χαλασμένη ροδέλα από κετσέ. Τοποθετήστε ένα σωλήνα αναρρόφησης 13 (ειδικό εξάρτημα) στο στήριγμα αναρρόφησης 14. Συνδέστε το σωλήνα αναρρό- φησης 13 σ’ έναν απορροφητήρα σκόνης (ειδικό εξάρτημα). Μια επισκόπηση σύνδεσης σε διάφορους απορροφοτήρες σκό- νης θα βρείτε στη σελίδα με τα γραφικά. Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε υπό κατεργασία υλικό. Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξη- ρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες

Για να αφαιρέσετε την αναρρόφηση σκόνης 16 γυρίστε τη βίδα στερέωσης 15 στη θέση και αφαιρέστε την αναρρόφηση σκόνης από την κεφαλή κίνησης του ηλεκτρικού εργαλείου.

Προσέξτε την τάση δικτύου! Τα στοιχεία της τάσης της πη- γής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία επάνω στην πινακίδα κατασκευαστή του ηλεκτρικού εργα-

Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε το διακόπτη ON/OFF 1 προς τα εμπρός, ώστε στο διακόπτη να εμ- φανιστεί «I». Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο ωθή- στε το διακόπτη ON/OFF 1 προς τα πίσω, ώστε στο διακόπτη να εμφανιστεί «0». Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό- κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια. Προεπιλογή αριθμού ταλαντώσεων Με τον τροχίσκο προεπιλογής αριθμού ταλαντώσεων 2 μπορεί- τε να προεπιλέξετε τον απαιτούμενο αριθμό ταλαντώσεων ακό- μη και κατά τη διάρκεια της λειτουργίας του ηλεκτρικού εργα-

Ο απαιτούμενος αριθμός ταλαντώσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορείτε να το εξακριβώσετε με πρακτική δοκιμή. Κατά το πριόνισμα, την κοπή και τη λείανση σκληρών υλικών, π.χ. ξύλων ή μετάλλων σας προτείνουμε τις βαθμίδες ταλαντώ- σεων «6» και για την κατεργασία μαλακών υλικών, π.χ. πλαστι- κών, τη βαθμίδα ταλαντώσεων «4». Υποδείξεις εργασίας Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ- τα να σταματήσει εντελώς να κινείται. Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Υπόδειξη: Όταν εργάζεστε να μην καλύπτετε τις σχισμές αερι- σμού 3 του ηλεκτρικού εργαλείου γιατί έτσι μειώνεται ή διάρ- κεια ζωής του ηλεκτρικού εργαλείου. Όταν εργάζεστε με εργαλεία HCS να βεβαιώνεστε ότι η επί- στρωση των εργαλείων είναι άθικτη. Αρχή εργασίας Χάρη στον ταλαντευόμενο μηχανισμό κίνησης το εργαλείο τα- λαντεύεται «προς τα δω και προς τα κει» έως 21000 ανά λεπτό κατά 2,8°. Αυτό επιτρέπει την ακριβή εκτέλεση εργασιών ακό- μη και σε στενότατους χώρους. Να εργάζεστε με ελάχιστη και ομοιόμορφη πίεση. Διαφορετικά μειώνεται η απόδοση και ταυτόχρονα μπορεί να μπλοκάρει το εργα-

Κινείτε το ηλεκτρικό εργαλείο προς τα δω και προς τα κει για να μη ζεσταίνεται και για να μην μπλοκάρει το τοποθετημένο εργαλείο.

Να χρησιμοποιείτε μόνο άθικτες, άριστες πριονόλαμες. Στρεβλές ή μη κοφτερές πριονόλαμες μπορεί να σπάσουν, να επιδράσουν αρνητικά την κοπή ή να προκαλέσουν κλό-

Όταν κατεργάζεστε ελαφρά δομικά υλικά πρέπει να τη- ρείτε τις νομικές διατάξεις και τις συστάσεις των κατα- σκευαστών των υλικών. Στον τρόπο λειτουργίας Πριόνισμα με βύθιση επιτρέπε- ται μόνο η κατεργασία μαλακών υλικών, π.χ. ξύλου, γυ- ψοσανίδων κ.α.! Πριν αρχίσετε την εργασία σας σε ξύλα, μοριοσανίδες, δομικά υλικά κτλ. με λάμες HCS να ελέγχετε πρώτα μήπως τα υλικά αυ- τά περιέχουν ξένα αντικείμενα, π.χ. καρφιά, βίδες κ.α. Να απο- μακρύνετε τυχόν ξένα αντικείμενα και, αν χρειαστεί, χρησιμο- ποιήστε διμεταλλικές λάμες. OBJ_BUCH-345-012.book Page 81 Tuesday, November 10, 2015 5:54 PM82 | Türkçe 1 609 92A 214 | (10.11.15) Bosch Power Tools

Υπόδειξη: Όταν κόβετε πλακίδια τοίχου πρέπει να λαμβάνετε υπόψη σας ότι τα εργαλεία, μετά από χρήση μεγάλης διαρκείας, φθείρονται ισχυρά.

Η αφαίρεση υλικού και η εμφάνιση της λειασμένης επιφάνειας εξαρτώνται κυρίως από την επιλογή του φύλλου λείανσης, την προεπιλεχθείσα βαθμίδα αριθμού ταλαντώσεων και την ασκού- μενη πίεση. Μόνο άψογα φύλλα λείανσης έχουν καλή λειαντική απόδοση και προστατεύουν το ηλεκτρικό εργαλείο. Η διάρκεια ζωής των φύλλων λείανσης αυξάνεται όταν εργάζε- σθε ασκώντας ομοιόμορφη πίεση. Η υπερβολική αύξηση της πίεσης δεν οδηγεί σε αύξηση της αφαίρεσης υλικού αλλά σε ισχυρότερη φθορά του ηλεκτρικού εργαλείου και του φύλλου λείανσης. Για την άκρως ακριβή (σημειακή) λείανση γωνιών, ακμών και δυσπρόσιτων τομέων μπορείτε να εργαστείτε μόνο με μια γωνία ή ακμή της πλάκας λείανσης. Κατά τη σημειακή λείανση το φύλλο λείανσης μπορεί να θερ- μανθεί υπερβολικά. Να μειώνετε τον αριθμό ταλαντώσεων και την ασκούμενη πίεση και αφήνετε τακτικά το φύλλο λείανσης να

Μη χρησιμοποιήσετε ένα φύλλο λείανσης με το οποίο είχατε κατεργαστεί μέταλλα για την κατεργασία άλλων υλικών. Χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα λείανσης από την Bosch. Πριν τη λείανση να συνδέετε πάντοτε μια αναρρόφηση σκόνης.

Για το ξύσιμο επιλέξτε μια βαθμίδα υψηλού αριθμού ταλαντώ-

Να εργάζεστε επάνω σε μια μαλακή βάση (π.χ. σε ξύλο) υπό αμ- βλεία γωνία και με ελάχιστη πίεση. Συντήρηση και Service Συντήρηση και καθαρισμός Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

Να καθαρίζετε τα αυλακωτά εργαλεία (ειδικά εξαρτήματα) τα- κτικά με μια συρματόβουρτσα. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο κατάστημα Service της Bosch, για να αποφευχθεί έτσι κάθε δι- ακινδύνευση της ασφάλειας. Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα- κτικά τους. Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγ- γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέ- πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτι-

Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE σχετικά με τις παλαιές ηλεκτρι- κές και ηλεκτρονικές συσκευές και τη μετα- φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι- κά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περι-
