OBJ_BUCH-345-012.book Page 56 Tuesday, November 10, 2015 5:54 PMDansk | 57 Bosch Power Tools 1 609 92A 214 | (10.11.15) Støvsugeren skal være egnet til det materiale, som skal op- suges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Støvopsugningen 16 tages af ved at dreje fastgørelsesskruen 15 i position og trække støvopsugningen af el-værktøjets gearhoved. Brug Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets type- skilt. Tænd/sluk El-værktøjet tændes ved at skubbe start-stop-kontakten 1 frem, så „I“ fremkommer på kontakten. El-værktøjet slukkes ved at skubbe start-stop-kontakten 1 tilbage, så „0“ fremkommer på kontakten. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Indstilling af svingtal Med stillehjulet indstilling af svingtal 2 kan du indstille det nødvendige svingtal under driften. Det krævede svingtal afhænger af arbejdsmaterialet og ar- bejdsbetingelserne; det fastlægges bedst ved praktiske forsøg. Til savning i samt gennemsavning og slibning af hårde materi- aler som f.eks. træ eller metal anbefales det at bruge svingtal- trinnene „6“, til bløde materialer som f.eks. kunststof sving- taltrinnet „4“. Arbejdsvejledning El-værktøjet må først lægges fra, når det står helt stille. Træk stikket ud af stikkontakten, før der udføres ar- bejde på el-værktøjet. Bemærk: Sørg for, at ventilationsåbningerne 3 på el-værktø- jet ikke tildækkes under arbejdet, da el-værktøjets levetid ellers forringes. Sørg for, at værktøjets belægning er ubeskadiget, når der arbejdes med HCS-værktøj. Arbejdsprincip Det oscillerende drev sætter indsatsværktøjet i svingninger – op til 21000 gange/minuttet med 2,8° frem og tilbage. Det muliggør præcist arbejde i et lille område. Arbejd med lavt og jævnt modtryk, da ar- bejdsydelsen ellers forringes, og indsats- værktøjet kan blokere. Bevægel-værktøjet frem og tilbage under arbejdet, så indsatsværktøjet ikke opvar- mes alt for meget og ikke blokerer. Savning Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede eller uskarpe savklinger kan brække, påvirke snittet nega- tivt eller føre til tilbageslag. Gældende lovbestemmelser og anbefalinger fra mate- rialefabrikanterne skal overholdes, når der saves i let- te byggematerialer. Ved dyksavning må der kun bearbejdes bløde materia- ler som f.eks. træ, gipskarton el.lign.! Kontrollér før savning med HCS-savklinger i træ, spånplader, byggematerialer osv. disse for fremmedlegemer som f.eks. søm, skruer o.lign. Fjern fremmedlegemerne i givet fald eller anvend bi-metal-savklinger. Gennemskære Bemærk: Vær ved gennemskæring af vægfliser opmærksom på, at værktøjet slides hurtigt, hvis det anvendes i længere tid. Slibe Afslibningsarbejdet og slibebilledet bestemmes især af det valgte slibeblad, det valgte svingtaltrin og det tryk, som bru- geren udøver på maskinen. Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner el-værktøjet. Sørg for jævnt slibetryk, da dette er med til at forlænge slibe- bladenes levetid. Et overdrevet tryk fører ikke til en større slibekapacitet, men derimod til et større slid af el-værktøj og slibepapir. Til punktnøjagtig slibning af hjørner, kanter og vanskeligt til- gængelige områder kan man også bare bruge spidsen eller en af slibesålens kanter. Slibebladet kan opvarmes stærkt ved punktuelt slibearbejde. Reducer svingtal og modtryk og lad slibebladet afkøle med re- gelmæssige mellemrum. Anvend ikke et slibeblad, der forinden har været brug til slib- ning af metal, til andre materialer. Anvend kun originalt Bosch slibetilbehør. Tilslut altid en støvopsugning til slibning. Skrabning Vælg et højt svingtaltrin til skrabning. Arbejd på blød undergrund (f.eks. træ) i en flad vinkel og med et lille modtryk. Ellers kan spartlen skære ned i undergrunden. Vedligeholdelse og service Vedligeholdelse og rengøring Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Rengør riff-indsatsværktøj (tilbehør) med en trådbørste med regelmæssige mellemrum. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret service- værksted for Bosch el-værktøj for at undgå farer. OBJ_BUCH-345-012.book Page 57 Tuesday, November 10, 2015 5:54 PM58 | Svenska 1 609 92A 214 | (10.11.15) Bosch Power Tools Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles se- parat og genbruges iht. gældende miljøfor- skrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbets- platsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverk tyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte lö st hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. VARNING OBJ_BUCH-345-012.book Page 58 Tuesday, November 10, 2015 5:54 PMSvenska | 59 Bosch Power Tools 1 609 92A 214 | (10.11.15) När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för multifunktionsverktyg Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. Använd elverktyget endast för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt. Observera brandrisk! Undvika att överhetta slipytan och slipmaskinen. Töm dammbehållaren före arbets- pauser. Slipdammet i dammpåsen, mikrofiltret, pappers- påsen (eller i filterpåsen resp. dammsugarens filter) kan under ogynnsamma förhållanden antändas av t. ex. gnistor som bildas vid slipning av metall. Särskilt farligt är ett slip- damm som innehåller lack-, uratanrester eller andra kemiska ämnen som kan antändas när arbetsstycket efter en längre tids arbete blir hett. Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada. Använd lämpliga detektorer för att lokalisera dolda för- sörjningsledningar eller konsultera det lokala eldistri- butionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säk- rare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Använd skyddshandskar vid byte av insatsverktyg. Insatsverktygen värms upp under en längre användning. Använd inte skavkniven på fuktigt material (t.ex. tape- ter) och inte heller på fuktigt underlag. Om vatten tränger in i ett elverktyg ökar risken för en elstöt. Behandla inte arbetsytan med vätskor som innehåller lösningsmedel. När materialet vid skrapning värms upp kan giftiga ångor uppstå. Var ytterst försiktig när du hanterar skrapan och kni- ven. Verktyget är mycket vasst och innebär risk för kropps- skada. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktio- nerna inte följts kan orsaka elstöt, brand och/ eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för sågning och kapning av trävirke, plast, gips, ickejärn-metaller och fästelement (som t.ex. icke härdade spikar, klamrar). Verktyget kan även användas för bearbetning av mjuka väggkakel samt för torr slipning och skrapning av mindre ytor. Verktyget är speciellt lämpligt för exakta arbeten nära kanter. Elverktyget får användas bara med Bosch-tillbehör. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Strömställare Till/Från 2 Ställratt slagtalsförval 3 Ventilationsöppningar 4 Handgrepp (isolerad greppyta) 5 Verktygsfäste 6 Sågblad 7 Spännskruv med bricka 8 Sexkantnyckel 9 Slipplatta 10 Slippapper 11 Djupanslag 12 Segmentsågklinga OBJ_BUCH-345-012.book Page 59 Tuesday, November 10, 2015 5:54 PM60 | Svenska 1 609 92A 214 | (10.11.15) Bosch Power Tools 13 Utsugningsslang* 14 Utsugningsadapter* 15 Dammutsugningsenhetens fästskruv* 16 Dammsugutrustning* 17 Filtring för dammutsugningsenhet* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. Tekniska data Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 60745-2-4. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck- snivå 86 dB(A); ljudeffektnivå 97 dB(A). Onoggrannhet K=3dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

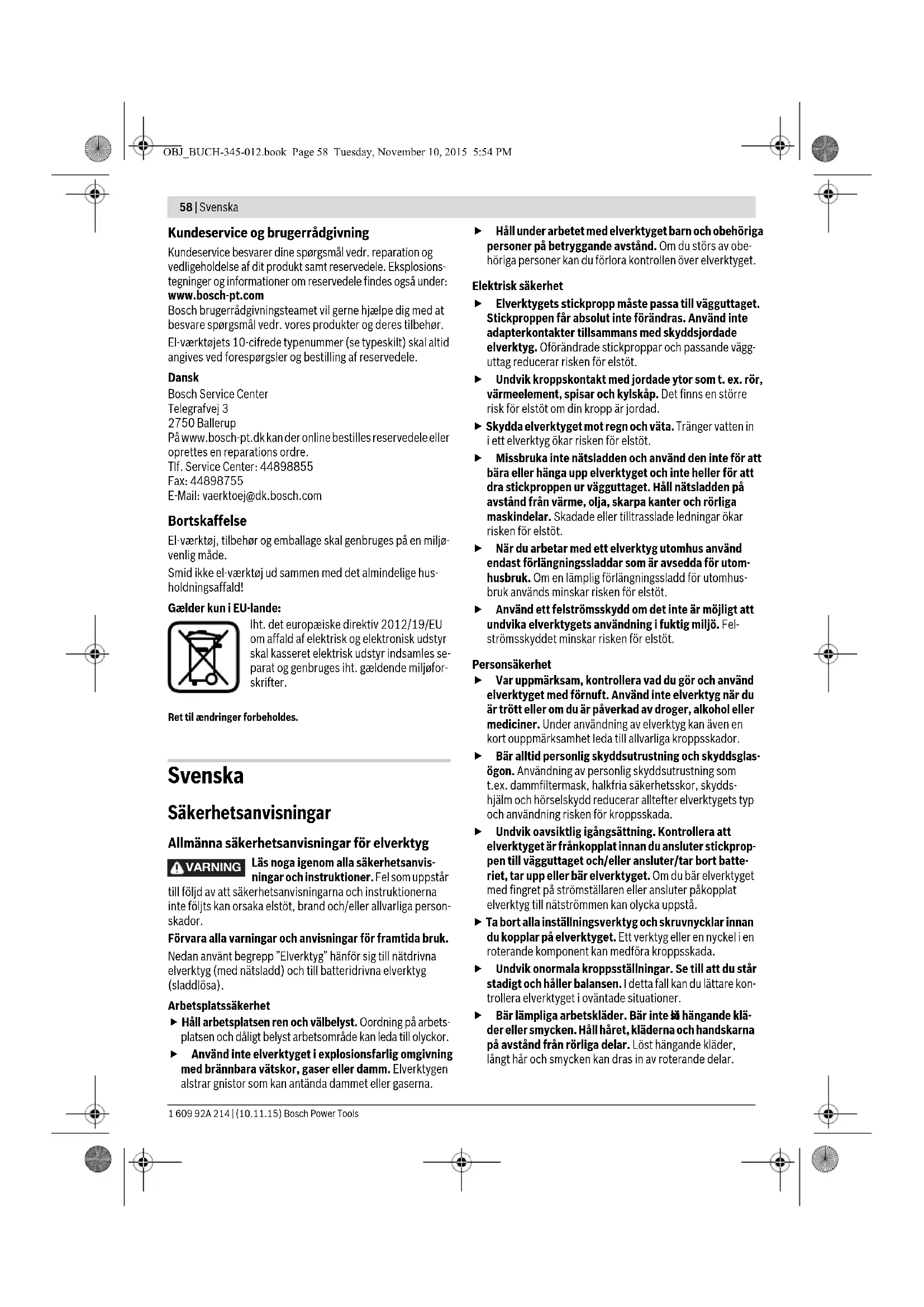

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: Slipning: a

Sågning med instickssågblad: a

Sågning med segmentsågblad: a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklu- sive ändringar och stämmer överens med följande standar- der: EN 60745-1, EN 60745-2-4, EN 50581. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montage Verktygsbyte Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Använd skyddshandskar vid verktygsbyte. Risk finns för kroppsskada om insatsverktyg berörs. Val av insatsverktyg Tabellen nedan tar upp exempel på insatsverktyg. Ytterligare insatsverktyg finns i Bosch omfångsrika tillbehörsprogram. Multifunktionsverktyg PMF 190 E PMF 1900 E Produktnummer 3 603 A00 5.. Förval av svängningstal

Upptagen märkeffekt W190 Avgiven effekt W89 Tomgångsvarvtal n

15000–21000 Oscillationsvinkel vänster/höger °1,4 Vikt enligt EPTA-Procedure 01:2014 kg 1,2 Skyddsklass /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Insatsverktyg Material Användning Bimetall segment- sågklinga Trävirke, plast, ickejärn- metall Kap- och insågssnitt; även för sågning invid kanter, i hörn och på svårtillgängliga platser; exempel: avkortning av monterade golvlister eller dörrkar- mar, insågning vid passning av golvpaneler Slipplatta för slip- papper Serie Delta 93 mm Beroende på slippappret Ytslipning av ränder, i hörn eller på svåråtkomliga ställen; alltefter slippapper t.ex. för slipning av trä, färg, sten OBJ_BUCH-345-012.book Page 60 Tuesday, November 10, 2015 5:54 PMSvenska | 61 Bosch Power Tools 1 609 92A 214 | (10.11.15) Montering/byte av insatsverktyg Ta vid behov bort eventuellt monterat insatsverktyg. Ta bort insatsverktyget genom att lossa skruven 7 med sex- kantnyckeln 8 och sedan ta loss verktyget. Placera insatsverktyget (t.ex. ett sågblad 6) på verktygsfästet 5 så att verktygets urtag hakar i verktygsfästets kammar. Insatsverktyget kan placeras i valfritt spärrläge på verktygs- fäste för en säker och vilsam arbetsställning. Placera verkty- get så att gapet är riktat nedåt (verktygsbeteckningen kan läsas ovanifrån, som bilden på grafiksidan visar). Montera insatsverktyget med skruven 7. Dra år skruven 7 sta- digt med sexkantnyckel 8. Kontrollera att insatsverktyget sitter stadigt. Felaktigt eller dåligt fastsatta insatsverktyg kan lossa under arbetet och leda till personskada. Montera och ställa in djupanslag Djupanslaget 11 kan användas med segmentsågklingor, räff- lade segmentsågklingor och segmentknivar. Ta vid behov bort eventuellt monterat insatsverktyg. Skjut djupanslaget 11 med textsidan uppåt över verktygsfäs- tet 5 mot stopp på elverktygets motorhuvud. Djupanslaget är avsett för följande sågdjup: – Med segmentsågklingor ACZ 85 .. och en diameter på 85 mm: Sågdjup 8 mm, 10 mm, 12 mm och 14 mm (märk- ning i större skrift på djupanslaget och saknar klämmor). – Med segmentsågklingor ACZ 100 .. och en diameter på 100 mm: Sågdjup 14 mm, 16 mm, 18 mm och 20 mm (märkning i mindre skrift på djupanslaget och i kläm- morna). Sätt in passande segmentsågblad för önskat kapningsdjup. Skjut djupanslaget 11 från verktygsfästet 5 i riktning mot till- satsverktyget tills du kan vrida det fritt. Vrid djupanslaget 11 så att önskat kapningsdjup ligger över det avsnitt av sågbladet som ska användas för sågning. Skjut djupanslaget 11 till anslag igen på elverktygets drivning. Demontera djupanslaget 11 för alla andra sågdjup och när andra insatsverktyg används. Ta bort insatsverktyget och dra bort djupanslaget från motorhuvudet. Sågblad i kolstål för trä Trävirke, mjuk plast Kapning och djupa instickssnitt; även för sågning nära kant, i hörn och på svåråtkomliga ställen; exempel: smalt instickssnitt i massivt trä för montering av ett ventilationsgaller Sågblad i kolstål för trä Trävirke, mjuk plast Mindre kap- eller insågssnitt; exempel: urtag i möbler för kabelanslutningar Bimetallsågblad för metall Metall (t.ex. icke härdade spikar, skruvar, klena pro- filer), icke-järnmetaller Mindre kap- eller insågssnitt; exempel: avkortning av profiler, kapning av fästelement såsom klämmor Räfflad segment- sågklinga i hårdme- tall Cementfogar, mjuka vägg- plattor, glasfiberarmerad plast och andra nötande material Skärning och kapning invid kanter, i hörn och på svårtill- gängliga platser; exempel: rengöring av fogar mellan väggplattor efter för- bättringar, sågning av urtag i stenplattor, gipsplattor eller plast HM-riff-deltaplatta Cementbruk, betongres- ter, trä, abrasivt material Raspning och slipning på hård undergrund; exempel: borttagning av cementbruk och kakellim (t.ex. vid ersättning av skadade kakel) Skavkniv, styv Mattor, golvbeläggning Skavning på hård undergrund; exempel: borttagning av matt- och kakellim Bimetallkniv med segmentvågsslip- ning Isolationsmaterial, isole- ringsplattor, golvplattor, stegljudsisoleringsplat- tor, kartong, matta, gummi, läder Kapning av mjuka material Insatsverktyg Material Användning OBJ_BUCH-345-012.book Page 61 Tuesday, November 10, 2015 5:54 PM62 | Svenska 1 609 92A 214 | (10.11.15) Bosch Power Tools Montering/byte av slippapper på slipplattan Slipplattan 9 är försedd med en kardborrsväv för snabb och enkel infästning av slippapperen med kardborrssystem. Knacka slipplattans 9 kardborrsväv ren innan slippapperet 10 sätts på för att uppnå optimal infästning. Lägg upp slippapperet 10 kant i kant med en sida på slip- plattan 9, tryck sedan kraftigt fast slippapperet på slipplat- tan. För att optimal dammutsugning ska kunna garanteras måste slippapperets hål överensstämma med slipplattans. För borttagning av slippapperet 10 grip tag i ett hör och dra av papperet från slipplattan 9. Alla typer av slippapper, poler- och rengöringsfilt i Serie Delta 93 mm i Bosch tillbehörsprogram kan användas. Sliptillbehör som fiber/polerfilt placeras på samma sätt på slipplattan. Val av slippapper Slippapper finns att tillgå i olika utföranden som motsvarar material som ska bearbetas och önskad nedslipningseffekt: Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Berö- ring eller inandning av dammet kan orsaka allergiska reak- tioner och/eller andningsbesvär hos användaren eller per- soner som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, spe- ciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammut- sugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbe- tat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Anslutning av dammutsugning (se bild A) Dammutsugning 16 är endast avsedd för arbeten med slip- platta 9 i kombination med andra insatsverktyg har den ingen nytta. Använd vid slipning dammutsugningsutrustning. För montering av dammutsugning 16 (tillbehör) ta bort insatsverktyget och djupanslaget 11. Skjut dammutsugningsenheten 16 över verktygsfästet 5 mot stopp på elverktygets motorhuvud. Stick in fästskruven 15 i motsvarande urtag på huset. Lås skruven genom att vrida den till läget . Kontrollera att filtringen 17 är oskadad och att den ligger väl an mot slipplattan 9. Byt genast ut en skadad filtring. Koppla utsugningsslangen 13 (tillbehör) till utsugningsadap- tern 14. Anslut utsugningsslangen 13 till en dammsugare (till- behör). En översikt över hur koppling sker till olika dammsugare hittar du på grafiksidan. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. För demontering av dammutsugningsenheten 16 vrid fäst- skruven 15 till läget och dra dammutsugningsenheten från elverktygets motorhuvud. Drift Driftstart Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverkty- gets typskylt. Slippapper Material Användning Kornstorlek röd kvalitet – Allt trävirke (t.ex. hårt trä, mjukt trä, spånski- vor, byggskivor) – Metallmaterial För förslipning t.ex. av råa, ohyvlade bjälkar och brädor grov 40

För planslipning och planing av mindre ojämnheter medelgrov 80

För färdig- och finslipning av trä fin 180

vit kvalitet –Färg –Lack –Fyllnadsmedel –Spackel För nedslipning av färg grov 40

För slipning av grundfärg (t.ex. för att ta bort pensel- drag, färgdroppar och löpande färg) medelgrov 80

För slipning av mellanstrykningsfärg före lackering fin 180

OBJ_BUCH-345-012.book Page 62 Tuesday, November 10, 2015 5:54 PMSvenska | 63 Bosch Power Tools 1 609 92A 214 | (10.11.15) In- och urkoppling För inkoppling av elverktyget skjut strömställaren 1 framåt så långt att på strömställaren Till/Från ”I” visas. För frånkoppling av elverktyget skjut strömställaren 1 bakåt så långt att på strömställaren Till/Från ”0” visas. För att spara energi, koppla på elverktyget endast när du vill använda det. Förval av svängningstal Med ställratten för förval av svängningstal 2 kan önskat sväng- ningstal väljas även under drift. Erforderligt svängningstal är beroende av material och arbetsbetingelser, prova dig fram till bästa inställning genom praktiska försök. För sågning, kapning och slipning av hårda material som t.ex. trä eller metall rekommenderas slagfrekvenssteget ”6” och för mjukare material som t.ex. plast använd slagfrekvensste- get ”4”. Arbetsanvisningar Vänta tills elverktyget stannat helt innan du lägger bort det. Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Anvisning: Se till att elverktygets ventilationsöppningar 3 inte blockeras under arbetet eftersom detta reducerar elverk- tygets livslängd. Kontrollera vid arbetet med verktyg i kolstål att verktygets beläggning är felfri. Arbetsprincip Den oscillerande drivningen får insatsverktyget att svänga fram och tillbaka upp till 21000 gånger per minut i en vinkel på 2,8°. Detta ger möjlighet till exakta arbeten i trånga utrymmen. Använd verktyget med lågt och jämnt anliggningstryck, i annat fall försämras arbetseffekten och risk finns att insatsverk- tyget låser sig. Under arbetets gång för elverktyget fram och tillbaka, för undvikande av att insats- verktyget blir för varmt eller att det låser sig. Sågning Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas, negativt påverka snittet eller orsaka bakslag. Vid sågning av lätt byggmaterial beakta lagbestämmel- serna och materialtillverkarens rekommendationer. Det är endast tillåtet att använda insågning i mjuka material såsom trä, gipskartong etc. Kontrollera före sågning med kolstålssågblad i trävirke, spån- skiva, byggmaterial etc. att inga främmande föremål såsom spika, skruvar e.d. finns i materialet. Ta bort eventuella främ- mande föremål eller använd bimetallsågblad. Kapning Anvisning: Observera vid kapning av väggplattor att verkty- get utsätts för stor förslitning vid användning under längre tid. Slipa Avverkningseffekten och slipbilden bestäms främst av valt slippapper, förvald oscillationsfrekvens och anliggnings- trycket. Endast felfria slippapper ger gott slipresultat samtidigt som de skonar elverktyget. Slippapperen kan användas under en längre tid om slipning sker med jämnt anliggningstryck. Ett kraftigt ökat anliggningstryck medför inte en högre slipef- fekt, utan kraftigare förslitning på elverktyg och slippapper. För punktexakt slipning av hörn, kanter och svåråtkomliga partier kan även slipplattans spets eller kant användas. Vid punktuell slipning kan slippapperet bli hett. Reducera slagfrekvensen och anliggningstrycket och låt slippapperet regelbundet avkylas. Slippapper som använts för slipning av metall får inte längre användas för andra material. Använd endast original Bosch sliptillbehör. Använd vid slipning dammutsugningsutrustning. Skrapning Välj för skrapning en hög oscilleringsfrekvens. Arbeta på mjukt underlag (t.ex. trä) i liten vinkel och med lågt anliggningstryck. Spackelspaden kan i annat fall skära in i underlaget. Underhåll och service Underhåll och rengöring Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Rengör riffinsatsverktygen (tillbehör) regelbundet med en stålborste. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typ- skylt. OBJ_BUCH-345-012.book Page 63 Tuesday, November 10, 2015 5:54 PM64 | Norsk 1 609 92A 214 | (10.11.15) Bosch Power Tools Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU för avfall som utgörs av elektriska och elek- troniska produkter och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Generelle advarsler for elektroverktøy Les gjennom alle advarslene og anvis- ningene. Feil ved overholdelsen av ad- varslene og nedenstående anvisninger kan medføre elektris- ke støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjel- der for strømdrevne elektroverktøy (med ledning) og batteri- drevne elektroverktøy (uten ledning). Sikkerhet på arbeidsplassen Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan an- tenne støv eller damper. Hold barn og andre personer unna når elektroverktøy- et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet Støpselet til elektroverktøyet må passe inn i stikkontak- ten. Støpselet må ikke forandres på noen som helst må- te. Ikke bruk adapterstøpsler sammen med jordede elek- troverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Der- som det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skar- pe kanter eller verktøydeler som beveger seg. Med ska- dede eller opphopede ledninger øker risikoen for elektris- ke støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av nar- kotika, alkohol eller medikamenter. Et øyeblikks uopp- merksomhet ved bruk av elektroverktøyet kan føre til al- vorlige skader. Bruk personlig verneutstyr og husk alltid å bruke ver- nebriller. Bruk av personlig sikkerhetsutstyr som støv- maske, sklifaste arbeidssko, hjelm eller hørselvern – av- hengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bæ- rer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strøm- men i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

Saging med segmentsagblad: a
