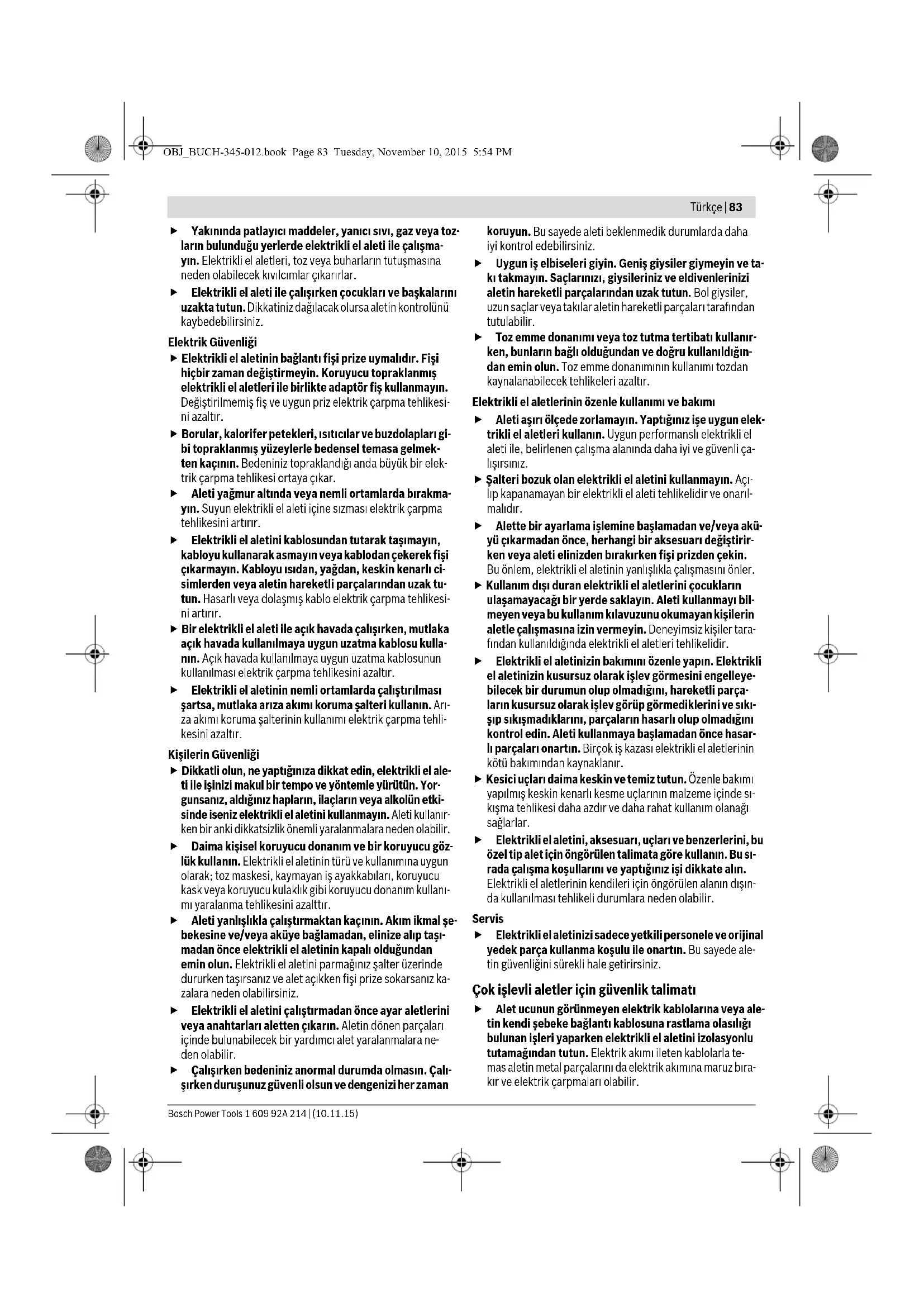

Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Elektrikli El Aletleri İçin Genel Uyarı Talimatı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı ol- mayan aletler) kapsamaktadır. Çalışma yeri güvenliği Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. UYARI OBJ_BUCH-345-012.book Page 82 Tuesday, November 10, 2015 5:54 PMTürkçe | 83 Bosch Power Tools 1 609 92A 214 | (10.11.15) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz- ların bulunduğu yerlerde elektrikli el aleti ile çalışma- yın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Elektrik Güvenliği Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi- ni azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi- bi topraklanmış yüzeylerle bedensel temasa gelmek- ten kaçının. Bedeniniz topraklandığı anda büyük bir elek- trik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakma- yın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci- simlerden veya aletin hareketli parçalarından uzak tu- tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi- ni artırır. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kulla- nın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı- za akımı koruma şalterinin kullanımı elektrik çarpma tehli- kesini azaltır. Kişilerin Güvenliği Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el ale- ti ile işinizi makul bir tempo ve yöntemle yürütün. Yor- gunsanız, aldığınız hapların, ilaçların veya alkolün etki- sinde iseniz elektrikli el aletini kullanmayın. Aleti kullanır- ken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım ve bir koruyucu göz- lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanı- mı yaralanma tehlikesini azalttır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe- bekesine ve/veya aküye bağlamadan, elinize alıp taşı- madan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka- zalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara ne- den olabilir. Çalışırken bedeniniz anormal durumda olmasın. Çalı- şırken duruşunuz güvenli olsun ve dengenizi her zaman kor

yun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta- kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanır- ken, bunların bağlı olduğundan ve doğru kullanıldığın- dan emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. Elektrikli el aletlerinin özenle kullanımı ve bakımı Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek- trikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça- lışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı- lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl- malıdır. Alette bir ayarlama işlemine başlamadan ve/veya akü- yü çıkarmadan önce, herhangi bir aksesuarı değiştirir- ken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil- meyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara- fından kullanıldığında elektrikli el aletleri tehlikelidir. Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleye- bilecek bir durumun olup olmadığını, hareketli parça- ların kusursuz olarak işlev görüp görmediklerini ve sıkı- şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasar- lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı- kışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sı- rada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışın- da kullanılması tehlikeli durumlara neden olabilir. Servis Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede ale- tin güvenliğini sürekli hale getirirsiniz. Çok işlevli aletler için güvenlik talimatı Alet ucunun görünmeyen elektrik kablolarına veya ale- tin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Elektrik akımı ileten kablolarla te- mas aletin metal parçalarını da elektrik akımına maruz bıra- kır ve elektrik çarpmaları olabilir. OBJ_BUCH-345-012.book Page 83 Tuesday, November 10, 2015 5:54 PM84 | Türkçe 1 609 92A 214 | (10.11.15) Bosch Power Tools Bu elektrikli el aletini sadece kuru zımpara/taşlama iş- leri için kullanın. Elektrikli el aletinin içine sızabilecek su, elektrik çarpma tehlikesini önemli ölçüde artırır. Dikkat! Yangın tehlikesi! Zımparalanan malzemenin ve zımpara makinesinin aşırı ölçüde ısınmamasına dikkat edin. İşe ara vermeden önce her defasında toz haznesi- ni boşaltın. Toz torbası, mikro filtre, kağıt toz torbasındaki (veya filtre torbası ve elektrik süpürgesinin filtresindeki) zımpara tozu, elverişsiz koşullarda, örneğin metaller taşla- nırken çıkan kıvılcımlar nedeniyle kendiliğinden tutuşabi- lir. Zımpara tozu lak, poliüretan veya diğer kimyasal mad- delerle karışırsa ve zımparalanan malzeme uzun süre çalış- madan dolayı ısınırsa tehlike daha da artar. Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını alttan kavramayın. Testere bıçağı ile temas yaralanmala- ra neden olabilir. Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketle- rinden yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna ha- sar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden ola- bilir. Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. İş parçasını emniyete alın. Bir germe tertibatı veya men- gene ile sabitlenen iş parçası elle tutmaya oranla daha gü- venli tutulur. Uçları değiştirirken mutlaka koruyucu eldiven kullanın. Uçlar uzun süre kullanıldıklarında ısınırlar. Nemli malzemeyi (örneğin duvar kağıtları) raspalama- yın ve nemli yüzeylerde çalışmayın. Elektrikli el aletinin içine su sızması elektrik çarpma tehlikesini artırır. Çalışacağınız yüzeyi çözücü madde içeren sıvılarla işle- meyin. Raspalama esnasında oluşan ısı nedeniyle zehirli buharlar ortaya çıkabilir. Raspa ve bıçaklarla çalışırken özellikle dikkatli olun. Bu aletler çok keskindir, yaralanma tehlikesi vardır. Ürün ve işlev tanımı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümleri- ne uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Usulüne uygun kullanım Bu elektrikli el aleti; ahşap malzemenin, plastiğin, alçının, de- mir dışı metallerin ve tespit elemanlarının (örneğin sertleştiril- memiş çiviler, kancalar vb) kesilmesi ve parçalara ayrılması için tasarlanmıştır. Bu alet aynı zamanda yumuşak duvar fa- yanslarının işlenmesine ve küçük yüzeylerdeki kuru taşla- ma/zımparalama ve raspalama işlerine de uygundur. Bu alet özellikle kenara yakın, hizalama işlerine uygundur. Bu elek- trikli el aleti sadece Bosch aksesuar ile çalıştırılabilir. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır. 1 Açma/kapama şalteri 2 Titreşim sayısı ön seçim ayar şalteri 3 Havalandırma aralıkları 4 Tutamak (izolasyonlu tutamak yüzeyi) 5 Uç kovanı 6 Malzeme içine dalıcı testere bıçağı 7 Pullu germe vidası 8 İç altıgen anahtar 9 Zımpara levhası 10 Zımpara kağıdı 11 Derinlik mesnedi 12 Segman testere bıçağı 13 Emme hortumu* 14 Emme rakoru* 15 Toz emme tertibatı tespit vidası* 16 Toz emme tertibatı* 17 Toz emme tertibatı keçe halkası* *Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap- samında değildir. Aksesuarın tümünü aksesuar programımızda bu- labilirsiniz. Teknik veriler Gürültü/Titreşim bilgisi Gürültü emisyon değerleri EN 60745-2-4 uyarınca belirlen- mektedir. Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 86 dB(A); gürültü emisyonu se- viyesi 97 dB(A). Tolerans K=3 dB. Koruyucu kulaklık kullanın! Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve to- lerans K, EN 60745 uyarınca: Zımparalama: a

Malzeme içine dalıcı testere bıçağı ile kesme: a

Segmanlı testere bıçakları ile kesme: a

Çok işlevli alet PMF 190 E PMF 1900 E Ürün kodu 3 603 A00 5.. Titreşim sayısı ön seçimi

Giriş gücü W190 Çıkış gücü W89 Boştaki devir sayısı n

dev/dak 15000–21000 Osilasyon açısı sol/sağ °1,4 Ağırlığı EPTA-Procedure 01:2014’e göre kg 1,2 Koruma sınıfı /II Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. OBJ_BUCH-345-012.book Page 84 Tuesday, November 10, 2015 5:54 PMTürkçe | 85 Bosch Power Tools 1 609 92A 214 | (10.11.15) Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha- valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de- ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit- reşim yükünü önemli ölçüde artırabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa- lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü- nü önemli ölçüde azaltabilir. Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi. Uygunluk beyanı Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 2014/30/EU, 2006/42/EC yönergelerinin geçerli bütün hü- kümlerini karşıladığını ve aşağıdaki standartlarla uyumlu oldu- ğunu beyan ederiz: EN 60745-1, EN 60745-2-4, EN 50581. Teknik belgelerin bulunduğu merkez (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montaj Uç değiştirme Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Uç değiştirirken koruyucu eldiven kullanın. Uçlara do- kunmak yaranlanma tehlikesi oluşturur. Ucun seçilmesi Aşağıdaki tablo uçlara ait örnekleri göstermektedir. Diğer uçları geniş kapsamlı Bosch Aksesuar Programında bulabilirsiniz. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Uç Malzeme Kullanım Çift metal segman testere bıçağı Ahşap malzeme, plastik, demir dışı metal Kısaltma ve malzeme içine dalarak kesme işleri; kenara ya- kın kesme, köşelerde kesme ve ulaşılması zor olan yerlerde kesme işlerine de uygundur; Örnek: Döşenmiş bulunan süpürgeliklerin veya kapı kasala- rının kısaltılması, zemin panellerinde uyarlama işleri için malzeme içine dalarak kesme Delta 93 mm’lik zımpara kağıtları için zımpara levhası Zımpara kağıdına bağlı Kenar, köşe ve ulaşılması zor olan yerlerde yüzey zımparası; zımpara kağıdına göre; örneğin ahşap zımparası, boya, lak, taş Ahpşap için HCS- Malzeme içine dalı- cı testere bıçağı Ahşap malzeme, yumuşka plastikler Kesme ve malzeme içine dalarak kesme; kenara yakın yer- lerde, köşelerde ve ulaşılması zor olan yerlerde de kesmeye uygun; örnek: havalandırma ızgarası için masif ahşapta malzeme içine dalarak ince kesme Ahşap için HCS- Malzeme içine dalı- cı testere bıçakları Ahşap malzeme, yumuşka plastikler Küçük boyutlu kısaltma ve malzeme içine dalarak kesme iş- leri; örnek: kablo bağlantıları için mobilyalarda içten kesme işle-

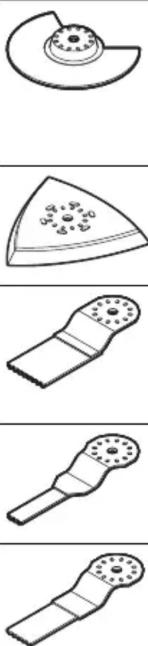

Metal için çift metal malzeme içine dalı- cı testere bıçakları Metal (örneğin sertleştiril- memiş çiviler, vidalar, kü- çük profil parçaları), demir dışı metaller Küçük boyutlu kısaltma ve malzeme içine dalarak kesme iş- leri; örnek: ınce profillerin kısaltılması, kanca gibi tespit eleman- larının kesilmesi ve kısaltılması OBJ_BUCH-345-012.book Page 85 Tuesday, November 10, 2015 5:54 PM86 | Türkçe 1 609 92A 214 | (10.11.15) Bosch Power Tools Ucun takılması/değiştirilmesi Takılı uç varsa çıkarın. Ucu çıkarmak için iç altıgen anahtarla 8 vidayı 7 gevşetin ve ucu alın. Ucu (örneğin malzmeme içine dalıcı testere bıçağını 6) uç ko- vanına 5 öyle yerleştirin ki, ucun olukları uç kovanının tırnak- larını kavrasın. Çalışma konumunuzu güvenli ve rahat bir hale getirmek için ucu uç kovanına istediğiniz kavrama pozisyonunda takabilirsi- niz. Ucu, dirsek aşağı gösterecek biçimde yerleştirin (uç üze- rindeki yazı yukarıdan okunmalıdır, grafik sayfasındaki şekle bakınız). Ucu vida 7 ile tespit edin. Vidayı 7 iç altıgen anahtarla 8 iyice sıkın. Ucun yerine sıkı ve güvenli biçimde oturup oturmadığı- nı kontrol edin. Yanlış veya güvenli oturmayan uçlar çalış- ma sırasında gevşeyebilir ve tehlikeli olurlar. Derinlik mesnedinin takılması ve ayarlanması Derinlik mesnedi 11 segman testere bıçakları, taraklı segman testere bıçakları ve segman bıçaklarla çalışırken kullanılabilir. Takılı uç varsa çıkarın. Derinlik mesnedini 11 uç kovanı 5 üzerinden sonuna kadar elektrikli el aletinin şanzıman başına itin. Derinlik mesnedi aşağıdaki kesme derinlikleri için öngörül- müştür: – 85 mm çaplı segman bıçaklarla ACZ 85 ..: Kesme derinliği 8 mm, 10 mm, 12 mm ve 14 mm (veriler derinlik mesnedi üzerinde büyük yazı ile parantez olmadan belirtilmektedir). – 100 mm çaplı segman bıçaklarla ACZ 100 ..: Kesme derin- liği 14 mm, 16 mm, 18 mm ve 20 mm (veriler derinlik mesnedi üzerinde küçük yazı ile parantez içinde belirtil- mektedir). İstediğiniz kesme derinliği için uygun segman testere bıçağını takın. Derinlik mesnedini 11 uç kovanından 5 serbest biçimde döndürebileceğiniz ölçüde uç yönüne itin. Derinlik mesnedini 11 kesme yapılan testere bıçağının bölümü üzerinde istenen kesme derinliği bulunacak ölçüde çevirin. Derinlik mesnedini 11 tekrar elektrikli el aletinin şanzıman başına sonuna kadar itin. Diğer bütün kesme derinlikleri ve diğer uçlarla çalışmak için derinlik mesnedini 11 çıkarın. Bu işlem için önce ucu çıkarın, sonra derinlik mesnedini şanzıman başından alın. Zımpara kağıdının zımpara levhasına yerleştirilmesi/ değiştirilmesi Zımpara levhası 9, pıtrak tutturmalı zımpara kağıtlarının hızla ve basitçe tespit edilmesi için pıtrak tutturma sistemi ile dona- tılmıştır. Optimal tutuşu sağlamak üzere yeni zımpara levhasına 9 zım- para kağıdını 10 takmadan önce pıtrak tutturma parçasını bir- kaç kez yere vurun. Zımpara kağıdını 10 zımpara levhasının 9 bir kenarına tam hi- zalı olarak yerleşti rin, daha sonra zı mpara kağıdını tam olarak zımpara levhası üzerine yatırın ve iyice bastırın. Toz emme işleminin optimal düzeyde kalmasına daima dikkat edin. Zımpara kağıdının delikleri zımpara levhasının delikleri- nin tam üstüne gelmelidir. Zımpara kağıdını 10 çıkarmak için bir ucundan tutun ve çeke- rek zımpara levhasından 9 çıkarın. Bosch aksesuar programındaki Delta 93 mm serisindeki bü- tün zımpara kağıtlarını, polisaj ve temizleme yünlerini kullana- bilirsiniz. Zımpara yünü ve zımpara keçesi gibi zımpara aksesuarı da zımpara levhasına aynı yöntemle tespit edilir. HM-Oluklu-Seg- man testere bıçağı Çimento derzleri, yumu- şak duvar fayansları, cam elyafı takviyeli plastikler ve diğer aşındırıcı mal- zemeler Kenarlara yakın yerlerde, köşelerde veya ulaşılması zor olan yerlerde kesme ve kısaltma; örnek: düzeltme işlerinde duvar fayansları arasındaki derz- lerin çıkarılması, fayanslarda oyma işleri, alçıpanların veya plastiklerin kesilmesi HM-Oluklu delta levha Harç, beton kalıntıları, aşındırıcı malzeme Sert zeminde raspalama ve zımparalama; örnek: harç veya fayans tutkallarının temizlenmesi (örneğin hasarlı fayanslar değiştirilirken) Raspa, sabit Halılar, kaplamalar Sert zeminde raspalama; örnek: halı ve fayans tutkallarının temizlenmesi Çift metal segmanlı taşlama bıçağı İzolasyon malzemesi, yalı- tım levhaları, taban levha- ları, ses yalıtım levhaları, karton, halı, lastik, deri Yumuşak malzemenin kesilmesi Uç Malzeme Kullanım OBJ_BUCH-345-012.book Page 86 Tuesday, November 10, 2015 5:54 PMTürkçe | 87 Bosch Power Tools 1 609 92A 214 | (10.11.15) Zımpara kağıdının seçilmesi İşlenen malzemeye ve istenen üst yüzey kazıma performansına göre çok farklı zımpara kağıtları vardır: Toz ve talaş emme Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve me- taller gibi maddeler işlenirken ortaya çıkan toz sağlığa za- rarlı olabilir. Bu tozlara temas etmek veya bu tozları solu- mak allerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sa- hiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından iş- lenmelidir. – Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanma- nızı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. Çalıştığınız yerde tozun birikmesini önleyin. Tozlar kolayca alevlenebilir. Toz emme tertibatının bağlanması (Bakınız: Şekil A) Toz emme tertibatı 16 sadece zımpara levhası 9 ile çalışmak üzere tasarlanmıştır, diğer uçlarla birlikte kullanılmasının bir yararı yoktur. Zımparalama işlerinde daima bir toz emme tertibatı bağlayın. Toz emme tertibatını 16 (aksesuar) takmak için ucu ve derin- lik mesnedini 11 çıkarın. Toz emme tertibatını 16 uç kovanı 5 üzerinden sonuna kadar elektrikli el aletinin şanzıman başına itin. Tespit vidasını 15 gövdedeki ilgili oluğa yerleştirin. Kilitleme yaptırmak üzere vi- dayı pozisyonuna çevirin. Bu esnada keçe halkanın 17 hasarlı olmamasına ve zımpara levhasına 9 sıkıca oturmasına dikkat edin. Hasarlı keçe halkayı hemen değiştirin. Bir emme hortumunu 13 (aksesuar) emme rakoruna 14 takın. Emme hortumunu 13 bir elektrik süpürgesine (aksesuar) bağ- layın. Çeşitli elektrik süpürgesine bağlantıya ait genel görünüş için grafik sayfasına bakın. Elektrik süpürgesi işlenen malzemeye uygun olmalıdır. Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirir- ken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kul- lanın. Toz emme tertibatını 16 çıkarmak için tespit vidasını 15 pozisyonuna çevirin ve toz emme tertibatını elektrikli el aleti- nin şanzıman başından çekerek çıkarın. İşletim Çalıştırma Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerinde belirtilen değerlere uymalıdır. Açma/kapama Elektrikli el aletini açmak için açma/kapama şalterini 1 şalter- de “I” işareti görününceye kadar öne itin. Elektrikli el aletini kapatmak için açma/kapama şalterini 1 şalterde “0” işareti görününceye kadar arkaya itin. Enerjiden tasarruf etmek için elektikli el aletini sadece kulla- nacağınız zaman açın. Zımpara kağıdı Malzeme Kullanım Kum kalınlığı Kırmızı kalite – Her türlü ahşap malzeme (örneğin sert ahşap, yu- muşak ahşap, yonga levha ve yapı levhaları) – Metal malzeme Örneğin pürüzlü, planyalanmamış dilme ve tahtaların ön zımparası için Kaba 40

Plan zımpara ve küçük iç diş bükeylikleri bulunan yüzey- lerin işlenmesi için Orta 80

Ahşabın son ve ince zımparası için İnce 180

Beyaz kalite –Boya –Lak –Dolgu maddesi –Macun Boyaların kazınması için Kaba 40

Astar boyalarını zımparası için (örneğin fırça izlerinin, boya damlalarının ve akıntıların giderilmesi için) Orta 80

Laklamadan önce emprenyenin son perdahı için İnce 180

OBJ_BUCH-345-012.book Page 87 Tuesday, November 10, 2015 5:54 PM88 | Türkçe 1 609 92A 214 | (10.11.15) Bosch Power Tools Titreşim sayısı ön seçimi Ayar düğmesi yardımı ile yaptığınız işe gerekli olan titreşim sa- yısını 2 alet çalışırken de önceden seçerek ayarlayabilirsiniz. Çalışırken gerekli olan titreşim sayısı işlenen malzemeye ve çalışma koşullarına bağlı olup, en iyi biçimde deneyerek tespit edilebilir. Örneğin tahta veya metal gibi sert malzeme kesilir ve zımpara- lanırken titreşim sayısı kademesi “6” 'nın, örneğin plastik gibi yumuşak malzeme işlenirken de titreşim sayısı kademesi “4” 'ün kullanılması tavsiye olunur. Çalışırken dikkat edilecek hususlar Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Not: Elektrikli el aletinin havalandırma aralıklarını 3 çalışma esnasında kapalı tutmayın, aksi takdirde elektrikli el aletinin kullanım ömrü kısalır. HCS uçlarla çalışırken ucun kaplamasının hasar görmemesine dikkat edin. Çalışma prensibi Osilasyonlu tahrik nedeniyle elektrikli el aletinin titreşim sayı- sı 21000 dakikada 2,8° kadardır. Bu sayede en dar yerlerde bile hassas çalışma olanağı sağlanır. Düşük ve düzenli bastırma kuvveti ile çalı- şın, aksi takdirde iş performansı düşer ve uç bloke olabilir. Ucun aşırı ölçüde ısınmaması ve bloke olma- ması için çalışma esnasında elektrikli el ale- tini ileri-geri hareket ettirin. Kesme Sadece hasar görmemiş, kusursuz testere bıçakları kullanın. Bükülmüş veya körelmiş testere bıçakları kırıla- bilir, kesme işlemini olumsuz yönde etkileyebilir veya geri tepme kuvvetlerinin ortaya çıkmasına neden olabilirler. Hafif yapı malzemelerini keserken malzeme üreticisi- nin yasal uyarılarına ve tavsiyelerine uyun. Malzeme içine dalarak kesme sadece ahşap, alçıpan ve benzeri yumuşak malzemede yapılmalıdır! Ahşap malzemede, yonga levhalarda, yapı malzemelerinde ve benzeri malzemelerde HCS testere bıçakları ile kesme yapma- dan önce bu malzeme içinde çivi, vida ve benzeri yabancı nes- nelerin bulunup bulunmadığını kontrol edin. Gerekiyorsa bu yabancı nesneleri çıkarın veya çift metal testere bıçakları kul- lanın. Kesme/kısaltma Not: Duvar fayanslarını keserken uçların uzun süre kullanım durumunda yüksek oranda aşındıklarını dikkate alın. Zımpara Kazıma performansı ve zımpara kalitesi büyük ölçüde seçilen zımpara kağıdına, önceden seçilerek ayarlanan titreşim kade- mesine ve bastırma kuvvetine bağlıdır. Sadece kusursuz zımpara kağıtları iyi bir performans sağlar ve elektrikli el aletini korurlar. Zımpara kağıtlarının kullanım ömrünü uzatmak için eşit ve makul bastırma kuvveti ile çalışmaya dikkat edin. Çalışırken aşırı ölçüde bastırma yüksek bir zımpara perfor- mansı sağlamaz, tam tersine elektrikli el aletinin ve zımpara kağıdının önemli ölçüde yıpranmasına neden olur. Köşeler, kenarlar ve zor ulaşılan yerlerde noktası noktasına zımpara yapmak için zımpara levhasının sadece ucu veya bir kenarı ile çalışabilirsiniz. Noktasal zımparalama yapılırken zımpara kağıdı çok ısınabilir. Titreşim sayısını ve bastırma kuvvetini azaltın, düzenli aralık- larla zımpara kağıdının soğumasını bekleyin. Metal malzeme için kullandığınız zımpara kağıtlarını başka malzemeler için kullanmayın. Sadece orijinal Bosch zımpara aksesuarı kullanın. Zımparalama işlerinde daima bir toz emme tertibatı bağlayın. Raspalama Raspalama yaparken yüksek bir titreşim sayısı kademesi seçin. Yumuşak yüzeylerde (örneğin ahşapta) geniş açı ve düşük bastırma kuvveti ile çalışın. Aksi takdirde spatüla yüzeyi ke- sebilir. Bakım ve servis Bakım ve temizlik Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun. Oluklu uçları (aksesuar) düzenli olarak bir tel fırça ile temizle- yin. Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş- memesi için Bosch’tan veya yetkili bir servisten temin edilme- lidir. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfa- sında bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini- zin tip etiketindeki 10 haneli ürün kodunu belirtiniz. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. OBJ_BUCH-345-012.book Page 88 Tuesday, November 10, 2015 5:54 PMTürkçe | 89 Bosch Power Tools 1 609 92A 214 | (10.11.15) Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi +90 (0212) 367 18 88 Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: 0322 3599710 Tel.: 0322 3591379 İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj
