KÄYTTÖOHJE PMF 1900 E SET BOSCH

OBJ_BUCH-345-012.book Page 68 Tuesday, November 10, 2015 5:54 PMNorsk | 69 Bosch Power Tools 1 609 92A 214 | (10.11.15) Merk: Ikke tett ventilasjonsåpningene 3 til elektroverktøyet under arbeidet, ellers reduseres levetiden til elektroverktøyet. Ved arbeid med HCS-verktøy må du passe på at verktøysjiktet ikke er skadet. Arbeidsprinsipp Med den oscillerende driften svinger elektroverktøyet opp til 21000 ganger i minuttet 2,8° frem og tilbake. Dette muliggjør et nøyaktig arbeid på trange steder. Arbeid med lavt og jevnt presstrykk, ellers reduseres arbeidseffekten og innsatsverk- tøyet kan blokkere. Beveg elektroverktøyet frem og tilbake i lø- pet av arbeidet, slik at innsatsverktøyet ikke varmes for sterkt opp og ikke blokkerer. Saging Bruk kun ikke-skadede og feilfrie sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag. Ved saging av lette bygningsmaterialer må du følge lover og bestemmelser og materialprodusentens anbe- falinger. Det må kun bearbeides myke materialer som tre, gips- kartong o.l. med dykksagemetoden! Før du sager med HCS-sagblad i tre, sponplater, bygningsma- terialer etc. må du sjekke om disse inneholder fremmedlege- mer slik som spiker, skruer e.l. Fjern eventuelt fremmedlege- mene eller bruk bi-metall-sagblad. Kapping Merk: Ved kapping av veggfliser må du passe på at verktøye- ne er utsatt for sterk slitasje når de brukes over lengre tid. Sliping Slipemengden og slipebildet bestemmes vesentlig med valget av slipeskive, forhåndsinnstilt svingtallstrinn og presstrykket. Kun feilfrie slipeskiver gir bra slipeeffekt og skåner elektro- verktøyet. Pass på jevnt presstrykk, for å øke levetiden til slipeskivene. En stor øking av presstrykket fører ikke til en høyere slipeef- fekt, men til en sterkere slitasje av elektroverktøyet og slipe- skiven. Til en punkt-nøyaktig sliping av hjørner, kanter og områder som er vanskelig tilgjengelige kan du også arbeide med spis- sen eller en kant på slipesålen. Ved punkt-sliping kan slipeskiven varmes sterkt opp. Reduser svingtallet og presstrykket og la slipeskiven avkjøle med jevne mellomrom. En slipeskive som ble brukt til bearbeidelse av metall, må ikke lenger brukes til andre materialer. Bruk kun originalt Bosch slipetilbehør. Du må alltid koble til et støvavsug til sliping. Skraping Velg et høyt svingtalltrinn til skraping. Arbeid på en myk undergrunn (f.eks. tre) i flat vinkel og med lite presstrykk. Sparkelen kan ellers skjære inn i under- grunnen. Service og vedlikehold Vedlikehold og rengjøring Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Rengjør rasp-innsatsverktøyene (tilbehør) regelmessig med en stålbørste. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det- te gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektro- verktøyets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljø- vennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske ap- parater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. OBJ_BUCH-345-012.book Page 69 Tuesday, November 10, 2015 5:54 PM70 | Suomi 1 609 92A 214 | (10.11.15) Bosch Power Tools Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/t ai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyö kalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnis- tyskytkimen ollessa käyntiasennossa, altistat itsesi onnet- tomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. VAROITUS OBJ_BUCH-345-012.book Page 70 Tuesday, November 10, 2015 5:54 PMSuomi | 71 Bosch Power Tools 1 609 92A 214 | (10.11.15) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Monitoimityökalujen turvallisuusohjeet Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, jossa käyttötarvike saattaa osua piilossa oleviin sähköjohtoihin tai laitteen omaan virta- johtoon. Kosketus jännitteiseen johtoon voi tehdä myös lait- teen metalliosat jännitteisiksi ja johtaa sähköiskuun. Käytä sähkötyökalua ainoastaan kuivaleikkaukseen. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Huomio tulipalovaara! Vältä hionta-aineen ja hiomako- neen ylikuumenemista. Tyhjennä aina pölysäiliö ennen työtaukoja. Suodatinpussissa, mikrosuodattimessa tai paperipussissa (tahi pölynimurin suodatinpussissa tai suo- dattimessa) oleva hiomapöly saattaa epäsuotuisissa olo- suhteissa, kuten kipinästä metallia hiottaessa, syttyä itses- tään. Erityisen vaarallista on, jos hiomapöly on sekoittunut lakka-, polyuretaanijäännösten tai muitten kemiallisten ai- neiden kanssa ja hiottava aines on kuumaa pitkän työru- peaman jälkeen. Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työ- kappaleen alle. Sahanterää kosketettaessa on olemassa loukkaantumisvaara. Käytä sopivia etsintälaitteita piilossa olevien syöttöjoh- tojen paikallistamiseksi tai käänny paikallisen jakeluyh- tiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipa- loon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu- keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Käytä suojakäsineitä, kun vaihdat vaihtotyökaluja. Vaihtotyökalut lämpenevät pidemmässä käytössä. Älä kaavi kostutettuja materiaaleja (esim. tapetteja) eikä kostealla alustalla. Veden tunkeutuminen sähkötyö- kalun sisään kasvattaa sähköiskun riskiä. Älä käsittele työstettävää pintaa liuotinpitoisilla nes- teillä. Materiaalien lämmetessä kaavinnassa saattaa syn- tyä myrkyllisiähöyryjä. Ole erityisen varovainen kaavinta ja teriä käsitellessä- si. Työkalut ovat erittäin teräviä, on olemassa loukkaantu- misvaara. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu puuaineksen, muovin, kipsin, ei-rautametallien ja kiinnitysosien (esim. karkaisemattomien naulojen ja hakasten) sahaukseen ja katkaisuun. Se soveltuu myös pehmeiden seinälaattojen käsittelyyn sekä pienten pin- tojen kuivahiontaan ja kaavintaan. Se soveltuu erityisesti töi- hin lähellä reunoja ja tasoa. Sähkötyökalua saa käyttää yksin- omaan Bosch-lisätarvikkeiden kanssa. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Käynnistyskytkin 2 Värähtelytaajuuden asetuksen säätöpyörä 3 Tuuletusaukot 4 Kahva (eristetty kädensija) 5 Työkalunpidin 6 Upotussahanterä 7 Kiristysruuvi ja laatta 8 Kuusiokoloavain 9 Hiomalevy 10 Hiomapaperi 11 Syvyydenrajoitin 12 Segmenttisahanterä 13 Imuletku* 14 Imunysä* 15 Pölynimun kiinnitysruuvi* 16 Pölynimulaite* 17 Pölynimun huoparengas* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Tekniset tiedot Monitoimityökalu PMF 190 E PMF 1900 E Tuotenumero 3 603 A00 5.. Värähtelytaajuuden asetus

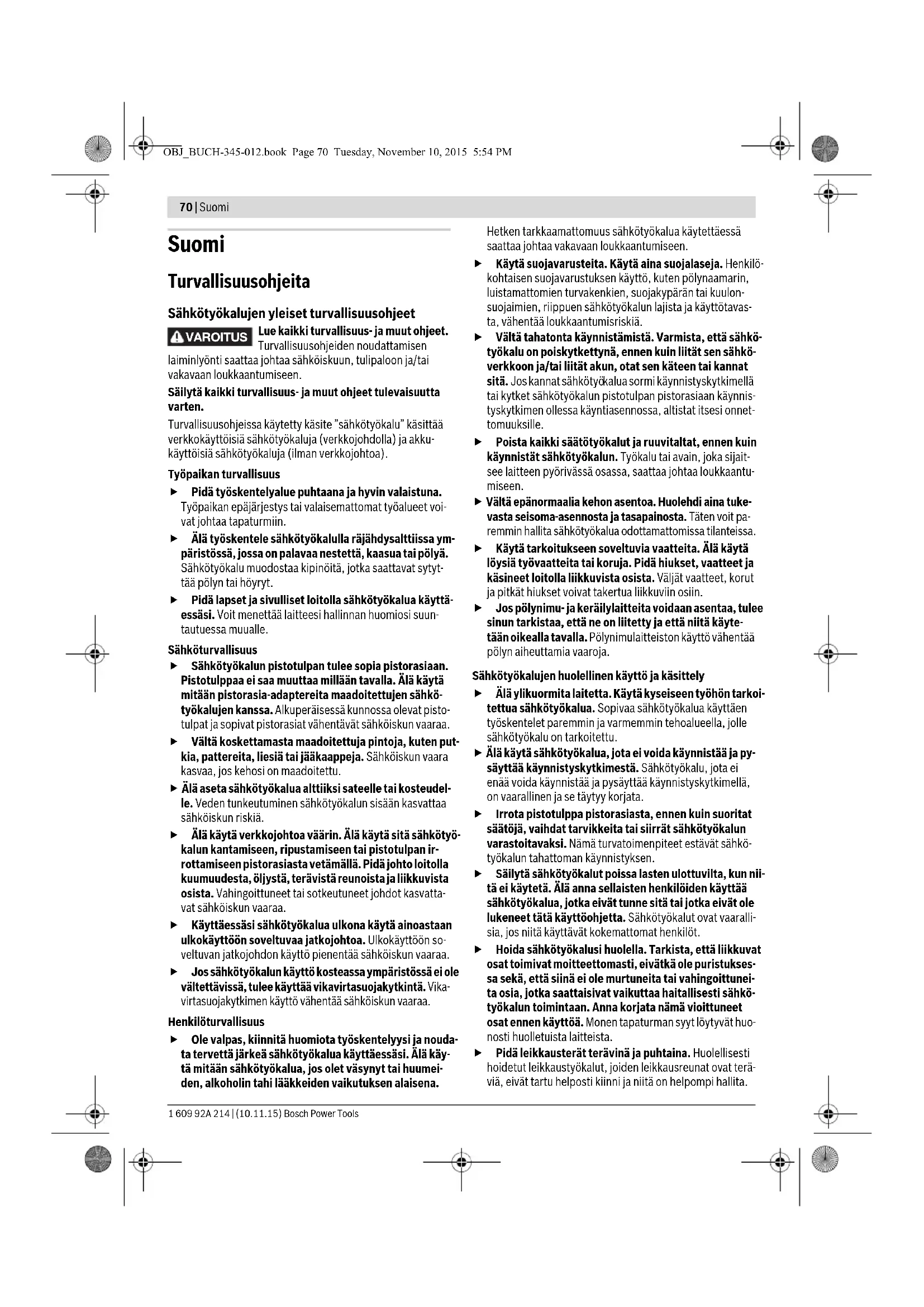

Ottoteho W190 Antoteho W89 Tyhjäkäyntinopeus n

15000–21000 Värähtelykulma vasemmalle/ oikealle °1,4 Paino vastaa EPTA-Procedure 01:2014 kg 1,2 Suojausluokka /II Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. OBJ_BUCH-345-012.book Page 71 Tuesday, November 10, 2015 5:54 PM72 | Suomi 1 609 92A 214 | (10.11.15) Bosch Power Tools Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-4 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 86 dB(A); äänen tehotaso 97 dB(A). Epävarmuus K=3dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Hionta: a

Sahaus upotussahanterän kanssa: a

Sahaus segmenttisahanterän kanssa: a

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertai- luun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyra- situsta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä, työprosessien organisointi. Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni- set tiedot” kuvattu tuote vastaa direktiivien 2011/65/EU, 2014/30/EU, 2006/42/EY kaikkia asiaankuuluvia vaatimuk- sia ja direktiiveihin tehtyjä muutoksia ja on seuraavien stan- dardien mukainen: EN 60745-1, EN 60745-2-4, EN 50581. Tekninen tiedosto (2006/42/EY): Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Asennus Työkalunvaihto Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Käytä suojakäsineitä työkalun vaihdossa. Vaihtotyöka- luja kosketettaessa on olemassa loukkaantumisvaara. Vaihtotyökalun valinta Seuraava taulukko näyttää esimerkkejä vaihtotyökaluista. Muita vaihtotyökaluja löydät Boschin laajasta tarvikeohjelmasta. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Vaihtotyökalu Materiaali Käyttö Bimetallisegmentti- sahanterä Puuaines, muovi, ei-rauta- metallit Katkaisu- ja upotussahaukset; myös reunan vierestä sahaa- minen, kulmissa ja vaikeapääsyisissä kohdissa; esimerkkejä: asennettujen jalkalistojen tai ovenkehysten katkaisu, upotussahaukset lattiapaneelien sovituksessa Hiomalevy sarjan Delta 93 mm hio- malevyille Riippuen hiomapaperista Pintahionta reunoissa, kulmissa tai vaikeapääsyisissä koh- dissa; riippuen hiomapaperista, esim. puun, maalin, lakan ja kiven hionta HCS-upotussahan- terä puu Puuaines, pehmeä muovi Katkaisu- ja syvät upotussahaukset; myös reunan vierestä sahaaminen, kulmissa ja vaikeapääsyisissä kohdissa; esimerkki: kapeat upotussahaukset umpipuuhun tuuletus- säleikön asennusta varten HCS-upotussahan- terät puu Puuaines, pehmeä muovi Pienemmät katkaisu- ja upotussahaukset; esimerkki: aukonteko johtoliitäntöjä varten huonekaluihin Bimetalliupotussa- hanterä metalli Metalli (esim. karkaise- mattomat naulat, ruuvit, pienet profiilit), ei-rauta- metallit Pienemmät katkaisu- ja upotussahaukset; esimerkki: kapeiden profiilien katkaisu, kiinnitysosien, kuten hakasten katkaisu OBJ_BUCH-345-012.book Page 72 Tuesday, November 10, 2015 5:54 PMSuomi | 73 Bosch Power Tools 1 609 92A 214 | (10.11.15) Vaihtotyökalun asennus ja vaihto Poista tarvittaessa jo asennettu vaihtotyökalu. Poista vaihtotyökalu hölläämällä ruuvia 7 kuusiokoloavaimella 8 ja irrota työkalu. Aseta vaihtotyökalu (esim. upotussahanterä 6) työkalunpiti- meen 5 niin, että työkalun lovet lukkiutuvat työkalunpitimen nokkiin. Varman ja ei-väsyttävän työasennon saavuttamiseksi voit kiin- nittää vaihtotyökalut työkalunpitimeen mielivaltaisessa raste- riasennossa. Aseta työkalu niin, että mutka osoittaa alaspäin (työkalussa oleva teksti voidaan lukea ylhäältäpäin, katso ku- va grafiikkasivulla). Kiinnitä vaihtotyökalu ruuvilla 7. Kiristä ruuvi 7 kuusiokolo- avaimella 8. Tarkista, että vaihtotyökalu on tiukasti paikallaan. Vää- rin tai huonosti kiinnitetyt vaihtotyökalut voivat löystyä käytön aikana ja aiheuttaa vaaratilanteita. Syvyydenrajoittimen asennus ja säätö Syvyydenrajoitinta 11 voi käyttää yhdessä segmenttisahante- rien, Riff-segmenttisahanterien ja segmenttiterien kanssa. Poista tarvittaessa jo asennettu vaihtotyökalu. Työnnä syvyydenrajoitin 11 vasteeseen asti ja tekstipuoli ylöspäin työkalunpitimen 5 yli sähkötyökalun koneiston pää- hän asti. Syvyydenrajoitin on tarkoitettu käytettäväksi seuraavilla leik- kaussyvyyksillä: – Segmenttisahanterillä ACZ 85 .., 85 mm halkaisijalla: leik- kuusyvyydet 8 mm, 10 mm, 12 mm ja 14 mm (merkitty sy- vyydenrajoittimeen isoilla kirjaimilla ja ilman sulkeita). – Segmenttisahanterillä ACZ 100 .., 100 mm halkaisijalla: leikkuusyvyydet 14 mm, 16 mm, 18 mm ja 20 mm (mer- kitty syvyydenrajoittimeen pienillä kirjaimilla ja sulkeissa). Asenna sopiva segmenttisahanterä, joka vastaa haluamaasi leikkuusyvyyttä. Työnnä syvyydenrajoitinta 11 työkalunpiti- mestä 5 käytettävän terän suuntaan, kunnes pystyt kääntä- mään sitä vapaasti. Käännä syvyydenrajoitinta 11 niin, että haluamasi leikkuusyvyys on sahanterän sen osuuden päällä, jolla sahaus aiotaan tehdä. Työnnä syvyydenrajoitin 11 jäl- leen sähkötyökalun koneiston päällä olevaan vasteeseen asti. Poista syvyydenrajoitin 11 kaikkia muita leikkuusyvyyksiä ja muilla vaihtotyökaluilla tehtäviä töitä varten. Tee tämä irrotta- malla vaihtotyökalu ja vetämällä syvyydenrajoitin pois koneis- ton päästä. Hiomapaperin vaihto ja kiinnitys hiomalevyyn Hiomalevyssä 9 on tarrakudos, jotta tarrakiinnitteiset hioma- paperit voidaan kiinnittää nopeasti ja yksinkertaisesti. Koputa hiomalevyn 9 tarrakudosta puhtaaksi ennen hiomapa- perin 10 kiinnitystä mahdollisimman hyvän tartunnan mah- dollistamiseksi. Aseta hiomapaperi 10 hiomalevyn 9 toista laitaa pitkin ja sit- ten hiomalevyyn painaen se tiukasti ki inni. Tarkista parhaan mahdollisen pö lynpoiston varmistamiseksi, että hiomapaperin aukot ovat hiomalevyn reikien kohdalla. Poista hiomapaperi 10 tarttumalla siihen yhdestä kulmasta ja vetämällä se irti hiomalevystä 9. Voit käyttää kaikkia Bosch-tarvikeohjelman sarjan Delta 93 mm hiomapapereita, kiillotus- ja puhdistusvillavuotia. Muut hiomatarvikkeet, kuten villavuota/kiillotushupa kiinnite- tään hiomalevyyn samalla tavalla. HM-Riff-segmentti- sahanterä Sementtisaumat, pehme- ät seinälaatat, lasikuitu- vahvisteiset muovit ja muut hiovat aineet Sahaus ja katkaisu reunan vierestä, kulmissa ja vaikeapää- syisissä kohdissa; esimerkkejä: seinälaattojen saumojen poistaminen sanee- raustöitä varten, aukkojen leikkaus laattoihin, kipsilevyihin tai muoviin HM-Riff-hiomalevy Laasti, betonijäännökset, puu, hiovat materiaalit Viilaus raspilla ja hionta kovalla alustalla; esimerkki: laastin tai laattaliiman poisto (esim. vioittuneita laattoja vaihdettaessa) Kaavin, jäykkä Matot, päällysteet Kaavinta kovalla alustalla; esimerkki: matto- ja laattaliiman poisto Bimetallinen aalto- muotoiltu segment- titerä Eristysmateriaali, eristys- laatat, pohjalevyt, aske- läänivaimennuslevyt, kar- tonki, matot, kumi, nahka Pehmeiden materiaalien leikkaus Vaihtotyökalu Materiaali Käyttö OBJ_BUCH-345-012.book Page 73 Tuesday, November 10, 2015 5:54 PM74 | Suomi 1 609 92A 214 | (10.11.15) Bosch Power Tools Hiomapaperin valinta Riippuen hiottavasta materiaalista ja pinnan halutusta hiomatehosta on saatavissa erilaisia hiomapapereita: Pölyn ja lastun poistoimu Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. –Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Pölynimun liitäntä (katso kuva A) Pölynimu 16 on tarkoitettu ainoastaan hiomalevyn 9 kanssa tehtäviin töihin, toisten vaihtotyökalujen kanssa siitä ei ole hyötyä. Liitä aina pölynimu, kun hiot. Poista vaihtotyökalu ja syvyydenrajoitin 11 pölynimulaitteen 16 (lisätarvike) asennusta varten. Työnnä pölynimulaite 16 vasteeseen asti työkalunpitimen 5 yli sähkötyökalun koneiston päähän asti. Työnnä kiinnitysruu- vi 15 kotelon vastaavaan aukkoon. Lukitse ruuvi kääntämällä se asentoon . Tarkista, että huoparengas 17 on ehjä ja tiukasti kiinni hioma- levyssä 9. Vaihda välittömästi vahingoittunut huoparengas uuteen. Työnnä imuletku 13 (lisätarvike) imunysään 14. Yhdistä imu- letku 13 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri pölynimureihin löydät grafiikka- sivulta. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino- geenisten tai kuivien pölyjen imurointiin. Irrota pölynimulaite 16 kääntämällä kiinnitysruuvi 15 asen- toon ja vetämällä pölynimulaite irti sähkötyökalun koneis- ton päästä. Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tu- lee vastata laitteen tyyppikilvessä olevia tietoja. Käynnistys ja pysäytys Käynnistä sähkötyökalu työntämällä käynnistyskytkin 1 eteenpäin niin, että katkaisimeen tulee ”I” näkyviin. Pysäytä sähkötyökalu työntämällä käynnistyskytkin 1 taakse- päin niin, että katkaisimeen tulee ”0” näkyviin. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Värähtelytaajuuden asetus Värähtelytaajuuden asetuksen säätöpyörällä 2 voit asettaa tarvittavan värähtelytaajuuden myös käytön aikana. Tarvittava värähtelytaajuus riippuu materiaalista ja työolo- suhteista ja se voidaan määrittää käytännön kokein. Sahattaessa, katkaistaessa tai hiottaessa kovia materiaaleja kuten esim. puuta tai metallia suositellaan värähtelyasteita ”6”, pehmeitä materiaaleja, kuten esim. muovia varten suosi- tellaan värähtelyastetta ”4”. Hiomapaperi Materiaali Käyttö Karkeus punainen laatu –kaikki puuaines (esim. kova puu, pehmeä puu, lastulevyt, rakennusle- vyt) –metallit Karkeiden, höyläämättömien palkkien ja lautojen esi- hiontaan karkea 40

Tasohiontaan ja pienien epätasaisuuksien tasoituk- seen keskikar- kea

Puun viimeistely- ja hienohiontaan hieno 180

valkoinen laatu –maalit – lakka – filleri – spakkeli Värin poistohiontaan karkea 40

Pohjamaalin hiontaan (esim. sivellinraitojen, maalipi- saroiden ja valumien poistoon) keskikar- kea

Pohjustuksen lopulliseen hiontaan ennen lakkausta hieno 180

OBJ_BUCH-345-012.book Page 74 Tuesday, November 10, 2015 5:54 PMSuomi | 75 Bosch Power Tools 1 609 92A 214 | (10.11.15) Työskentelyohjeita Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Huomio: Älä peitä sähkötyökalun tuuletusaukkoja 3 työn aika- na, koska se lyhentää sähkötyökalun elinikää. Varmista HCS-työkaluja käytettäessä, että työkalujen pinnoi- te on vaurioimaton. Toimintaperiaate Värähtelevän koneiston ansiosta vaihtotyökalu heiluu edesta- kaisin 2,8° jopa 21000 kertaa minuutissa. Tämä mahdollis- taa tarkan työn ahtaimmissakin tiloissa. Työskentele pienellä ja tasaisella paineella työkappaletta kohtaan, muussa tapaukses- sa työteho heikkenee ja vaihtotyökalu saat- taa lukkiutua. Liikuta työn aikana sähkötyökalua edesta- kaisin, jotta vaihtotyökalu ei kuumene liikaa eikä lukkiudu. Sahaus Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet tai tylsät sahante- rät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai aiheuttaa takaiskun. Ota huomioon kevytrakennusaineita sahattaessa laki- sääteiset määräykset ja materiaalin valmistajan suosi- tukset. Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsi- kartonkia ja vastaavaa saa työstää upotussahausmenetelmällä! Tarkista ennen sahausta HCS-sahanterillä puuhun, lastulevyi- hin, rakennusmateriaaleihin jne., että niissä ei ole vieraita esi- neitä, kuten nauloja, ruuveja tai vastaavia. Poista tarvittaessa vieraat esineet tai käytä bimetallisahanteriä. Katkaisu Huomio: Ota seinälaattoja leikattaessa huomioon, että työka- luun, pidempään käytettynä, kohdistuu suuri kuluminen. Hionta Hiontateho ja hiontajälki määräytyvät pääasiassa valitusta hio- mapyöröstä, asetetusta värähtelyvaiheesta ja työstöpaineesta. Vain moitteettomassa kunnossa olevat hiomapaperit antavat hyvän hiontatehon ja säästävät sähkötyökalua. Kiinnitä huomiota tasaiseen puristuspaineeseen hiomapape- rin kestoiän kasvattamiseksi. Paineen turha lisääminen ei paranna hiontatehoa, vaan johtaa laitteen ja hiomapaperin voimakkaampaan kulumiseen. Kulmien, reunojen ja vaikeasti päästävien alueiden tarkassa hionnassa voidaan myös käyttää pelkästään hiomalevyn kär- keä tai reunaa. Pistemäisessä hionnassa hiomapaperi saattaa kuumentua voimakkaasti. Pienennä värähtelytaajuutta ja puristuspainet- ta ja anna hiomapaperin jäähtyä säännöllisesti. Hiomapaperi, jolla on hiottu metallia, ei tulisi käyttää muita materiaaleja varten. Käytä vain alkuperäisiä Bosch-hiomatarvikkeita. Liitä aina pölynimu, kun hiot. Kaavinta Valitse korkea värähtelyvaihe kaavintaa varten. Työskentele pehmeällä alustalla (esim. puu) loivassa kulmas- sa ja pienellä puristuspaineella. Kaavin saattaa muutoin leika- ta alustaa. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaina, jotta voit työskennellä hyvin ja turvallisesti. Puhdista Riff-vaihtotyökaluja (lisätarvikkeita) säännöllisesti teräsharjalla. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. OBJ_BUCH-345-012.book Page 75 Tuesday, November 10, 2015 5:54 PM76 | Ελληνικά 1 609 92A 214 | (10.11.15) Bosch Power Tools
