BRUKSANVISNING PMF 1900 E SET BOSCH

Unngå en unormal kroppsholdning. Sørg for å stå stø- dig og i balanse. D

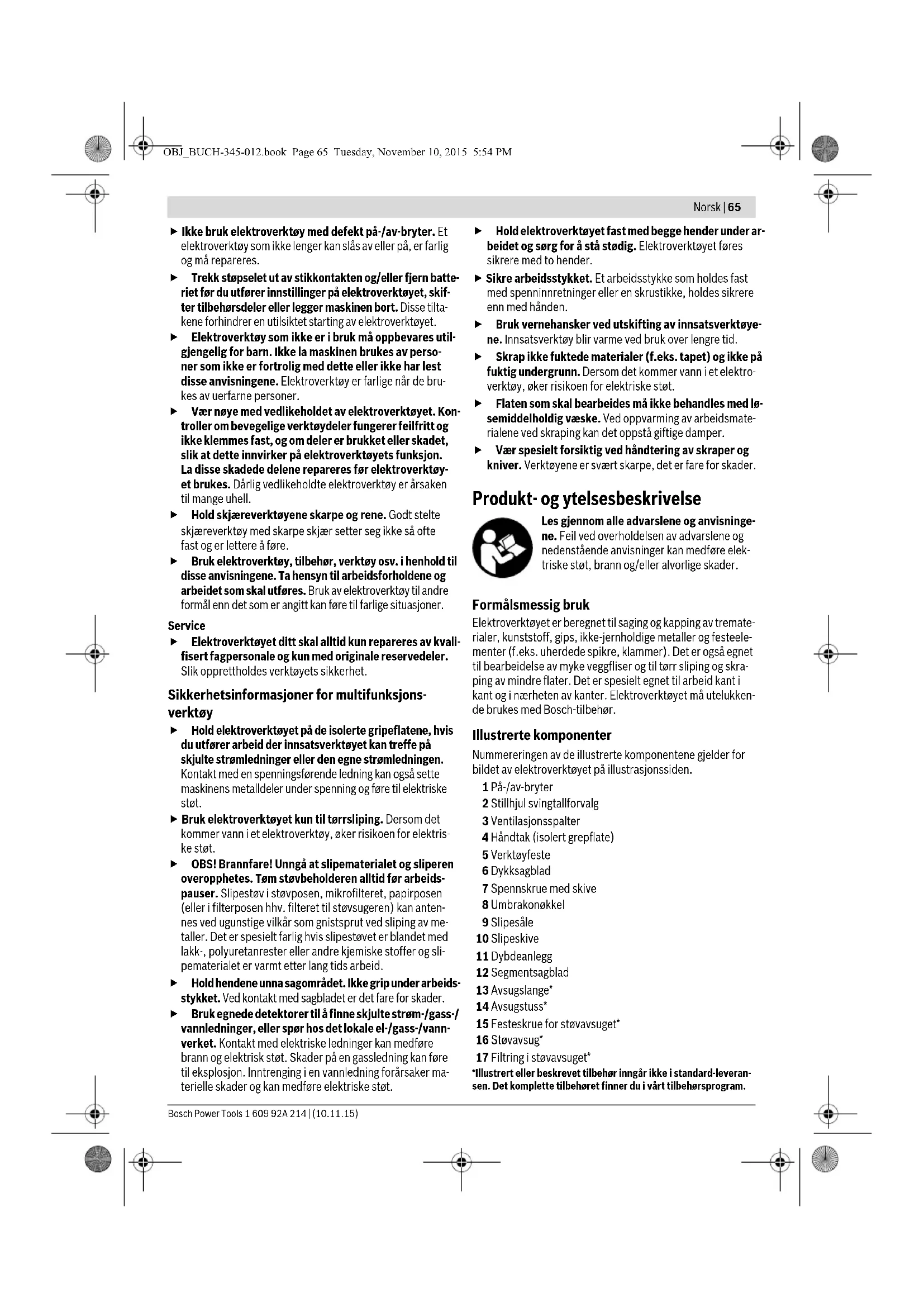

rmed kan du kontrollere elektroverk- tøyet bedre i uventede situasjoner. Bruk alltid egnede klær. Ikke bruk vide klær eller smyk- ker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinn- retninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. Omhyggelig bruk og håndtering av elektroverktøy Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et pas- sende elektroverktøy arbeider du bedre og sikrere i det an- gitte effektområdet. ADVARSEL OBJ_BUCH-345-012.book Page 64 Tuesday, November 10, 2015 5:54 PMNorsk | 65 Bosch Power Tools 1 609 92A 214 | (10.11.15) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern batte- riet før du utfører innstillinger på elektroverktøyet, skif- ter tilbehørsdeler eller legger maskinen bort. Disse tilta- kene forhindrer en utilsiktet starting av elektroverktøyet. Elektroverktøy som ikke er i bruk må oppbevares util- gjengelig for barn. Ikke la maskinen brukes av perso- ner som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de bru- kes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kon- troller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy- et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. Service Elektroverktøyet ditt skal alltid kun repareres av kvali- fisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjoner for multifunksjons- verktøy Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt. Bruk elektroverktøyet kun til tørrsliping. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektris- ke støt. OBS! Brannfare! Unngå at slipematerialet og sliperen overopphetes. Tøm støvbeholderen alltid før arbeids- pauser. Slipestøv i støvposen, mikrofilteret, papirposen (eller i filterposen hhv. filteret til støvsugeren) kan anten- nes ved ugunstige vilkår som gnistsprut ved sliping av me- taller. Det er spesielt farlig hvis slipestøvet er blandet med lakk-, polyuretanrester eller andre kjemiske stoffer og sli- pematerialet er varmt etter lang tids arbeid. Hold hendene unna sagområdet. Ikke grip under arbeids- stykket. Ved kontakt med sagbladet er det fare for skader. Bruk egnede detektorer til å finne skjulte strøm-/gass-/ vannledninger, eller spør hos det lokale el-/gass-/vann- verket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker ma- terielle skader og kan medføre elektriske støt. Hold elektroverktøyet fast med begge hender under ar- beidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Bruk vernehansker ved utskifting av innsatsverktøye- ne. Innsatsverktøy blir varme ved bruk over lengre tid. Skrap ikke fuktede materialer (f.eks. tapet) og ikke på fuktig undergrunn. Dersom det kommer vann i et elektro- verktøy, øker risikoen for elektriske støt. Flaten som skal bearbeides må ikke behandles med lø- semiddelholdig væske. Ved oppvarming av arbeidsmate- rialene ved skraping kan det oppstå giftige damper. Vær spesielt forsiktig ved håndtering av skraper og kniver. Verktøyene er svært skarpe, det er fare for skader. Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisninge- ne. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elek- triske støt, brann og/eller alvorlige skader. Formålsmessig bruk Elektroverktøyet er beregnet til saging og kapping av tremate- rialer, kunststoff, gips, ikke-jernholdige metaller og festeele- menter (f.eks. uherdede spikre, klammer). Det er også egnet til bearbeidelse av myke veggfliser og til tørr sliping og skra- ping av mindre flater. Det er spesielt egnet til arbeid kant i kant og i nærheten av kanter. Elektroverktøyet må utelukken- de brukes med Bosch-tilbehør. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 På-/av-bryter 2 Stillhjul svingtallforvalg 3 Ventilasjonsspalter 4 Håndtak (isolert grepflate) 5 Verktøyfeste 6 Dykksagblad 7 Spennskrue med skive 8 Umbrakonøkkel 9 Slipesåle 10 Slipeskive 11 Dybdeanlegg 12 Segmentsagblad 13 Avsugslange* 14 Avsugstuss* 15 Festeskrue for støvavsuget* 16 Støvavsug* 17 Filtring i støvavsuget* *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran- sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. OBJ_BUCH-345-012.book Page 65 Tuesday, November 10, 2015 5:54 PM66 | Norsk 1 609 92A 214 | (10.11.15) Bosch Power Tools Tekniske data Støy-/vibrasjonsinformasjon Støyutslippsverdier målt i henhold til EN 60745-2-4. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 86 dB(A); lydeffektnivå 97 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Totale svingningsverdier a

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745: Sliping: a

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Samsvarserklæring Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle rele- vante bestemmelser i direktivene 2011/65/EU, 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-4, EN 50581. Tekniske data (2006/42/EC) hos: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montering Verktøyskifte Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Bruk vernehansker ved verktøyskifte. Ved berøring av innsatsverktøyene er det fare for skader. Valg av innsatsverktøy Nedenstående tabell viser eksempler for innsatsverktøyene. Ytterligere innsatsverktøy finner du i det omfangrike Bosch-tilbe- hørprogrammet. Multifunksjonsverktøy PMF 190 E PMF 1900 E Produktnummer 3 603 A00 5.. Svingtallforvalg

15000–21000 Oscillasjonsvinkel venstre/ høyre °1,4 Vekt tilsvarende EPTA-Procedure 01:2014 kg 1,2 Beskyttelsesklasse /II Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvi- kende spenning og på visse nasjonale modeller kan disse informasjone- ne variere noe. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Innsatsverktøy Materiale Anvendelse Bi-metall-seg- mentsagblad Trematerialer, kunststoff, ikke-jernholdige metaller Kapping og dykksaging; også til saging nær kanter, i hjørner og dårlig tilgjengelige områder; eksempel: kapping av allerede installerte gulvlister eller dørrammer, dykksaging ved tilpasning av gulvpanel Slipeplate for slipe- skivene serie Delta 93 mm Avhengig av slipeskiven Flatesliping på kanter, i hjørner eller dårlig tilgjengelige områder; avhengig av slipeskive f.eks. til sliping av tre, maling, lakk, stein HCS-dykksagblad tre Trematerialer, myke kunststoffer Kapping og dype dykksnitt; også til saging nær kanter, i hjørner og dårlig tilgjengelige områder; eksempel: smale dykksnitt i massivt tre til innbygging av et ventilasjonsgitter OBJ_BUCH-345-012.book Page 66 Tuesday, November 10, 2015 5:54 PMNorsk | 67 Bosch Power Tools 1 609 92A 214 | (10.11.15) Montering/utskifting av innsatsverktøy Fjern eventuelt et allerede montert innsatsverktøy. Til fjerning av innsatsverktøyet løsner du skruen 7 med um- brakonøkkelen 8 og tar av verktøyet. Sett innsatsverktøyet (f.eks. dykksagblad 6) slik på verktøy- festet 5, at utsparingene til verktøyet går i lås på knastene til verktøyfestet. For at du kan arbeide sikkert og så lite anstrengende som mu- lig, kan du sette innsatsverktøyene på verktøyfestet i hvilke som helst låseposisjon. Sett verktøyet slik på at bøyen peker nedover (verktøyskriften skal kunne leses ovenfra, se bildet på bildesiden). Fest innsatsverktøyet med skruen 7. Skru skruen 7 godt fast med umbrakonøkkelen 8. Kontroller om innsatsverktøyet sitter godt fast. Galt el- ler ikke sikkert festede innsatsverktøy kan løsne i løpet av driften og utsette deg for fare. Montere og stille inn dybdestopper Dybdeanlegget 11 kan brukes til arbeid med segmentsag- blad, riflede segmentsagblad og segmentkniver. Fjern eventuelt et allerede montert innsatsverktøy. Skyv dybdeanlegget 11 med skriftsiden oppover helt inn på verktøyfestet 5 ut over girhodet til elektroverktøyet. Dybdeanlegget er beregnet til følgende skjæredybder: – Med segmentsagblader ACZ 85 .. med diameter 85 mm: Skjæredybder 8 mm, 10 mm, 12 mm og 14 mm (angivelse på dybdeanlegget i større skrift og uten parentes). – Med segmentsagblader ACZ 100 .. med diameter 100 mm: Skjæredybder 14 mm, 16 mm, 18 mm og 20 mm (angivel- se på dybdeanlegget i mindre skrift og i parentes). Sett inn passende segmentsagblad for den ønskede kutte- dybden. Skyv dybdestopperen 11 fra verktøyfestet 5 i ret- ning verktøyet som skal brukes, helt til du kan dreie den fritt. Drei dybdestopperen 11 slik at ønsket kuttedybde ligger over delen av sagbladet som du skal saget med. Skyv dybdestop- peren 11 til den stopper på girhodet til elektroverktøyet igjen. Ta dybdeanlegget 11 av for alle andre skjæredybder og til ar- beid med andre innsatsverktøy. Ta av innsatsverktøyet og trekk dybdeanlegget av fra girhodet. Påsetting/utskifting av slipeskiven på slipeplaten Slipesålen 9 er utstyrt med en borrelåsoverflate, slik at slipe- skiver med borrelås kan festes på en hurtig og enkel måte. Bank borrelåsen til slipesålen 9 ut før du setter på en slipeski- ve 10, slik at den festes så godt som mulig. Sett slipeskiven 10 kant i kant på en side av slipesålen 9, legg slipeskiven deretter på slipesålen og trykk den go dt fast. For å sikre en optimal støvavsuging må du passe på at utstan- singene på slipeskiven passer overens med boringene på sli- pesålen. Til fjerning av slipeskiven 10 tar du tak i en spiss og trekker den av fra slipesålen 9. Du kan bruke alle slipeskiver, polerings- og rengjøringpads i serien Delta 93 mm til Bosch-tilbehørprogrammet. Slipetilbehør som filt/polerfilt festes på samme måte på slipe- sålen. HCS-dykksagblad tre Trematerialer, myke kunststoffer Mindre kapping- og dykksagingssnitt; eksempel: utsnitt i møbler for kabelkoblinger Bi-metall-dykksag- blad metall Metall (f.eks. uherdede spik, skruer, mindre profi- ler), ikke-jernholdige me- taller Mindre kapping- og dykksagingssnitt; eksempel: forkorte smale profiler, kapping av festeelemen- ter som klemmer HM-rasp-seg- mentsagblad Sementfuger, myke vegg- fliser, glassfiberarmert kunststoff og andre abrasi- ve materialer Skjæring og kapping nær kanter, i hjørner eller dårlig til- gjengelige områder; eksempel: fjerne fuger mellom veggfliser til reparasjonsar- beider, skjære utsparinger i fliser, gipsplater eller kunst- stoff HM-rasp-deltaplate Mørtel, betongrester, tre, abrasive materialer Rasping og sliping på hard undergrunn; eksempel: fjern mørtel eller fliselim (f.eks. ved utskifting av skadede fliser) Skraper, stiv Tepper, belegg Skraping på hard undergrunn; eksempel: fjerning av teppe- og fliselim Bi-metall-segment- bølgeslipingskniv Isolasjonsmateriale, isola- sjonsplater, gulvplater, støydempende gulvplater, kartong, teppe, gummi, lær Skjæring av myke materialer Innsatsverktøy Materiale Anvendelse OBJ_BUCH-345-012.book Page 67 Tuesday, November 10, 2015 5:54 PM68 | Norsk 1 609 92A 214 | (10.11.15) Bosch Power Tools Valg av slipeskive Avhengig av materialet som skal bearbeides og ønsket slipegrad finnes det forskjellige typer slipepapir: Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreft- fremkallende, spesielt i kombinasjon med tilsetningsstof- fer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. –Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes. Tilkobling av støvavsuget (se bilde A) Støvavsuget 16 er kun beregnet til arbeid med slipeplaten 9, det nytter ingenting i kombinasjon med andre innsatsverktøy. Du må alltid koble til et støvavsug til sliping. Til montering av støvavsuget 16 (tilbehør) må du ta av inn- satsverktøyet og dybdeanlegget 11. Skyv støvavsuget 16 helt inn over verktøyfestet 5 og inn på girhodet til elektroverktøyet. Sett festeskruen 15 inn i den til- svarende utsparingen på huset. Til låsing av skruen må du dreie den til posisjon . Pass på at filtringen 17 ikke er skadet og ligger tett mot slipe- sålen 9. Skift straks ut en skadet filtring. Sett en avsugslange 13 (tilbehør) inn på avsugstussen 14. Forbind avsugslangen 13 med en støvsuger (tilbehør). En oversikt om tilkopling til forskjellige støvsugere finner du på illustrasjonssiden. Støvsugeren må være egnet til materialet som skal bearbeides. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Til fjerning av støvavsuget 16 skrur du festeskruen 15 til posi- sjon og trekker støvavsuget av fra girhodet på elektroverk- tøyet. Bruk Igangsetting Ta hensyn til strømspenningen! Spenningen til strømkil- den må stemme overens med angivelsene på elektroverk- tøyets typeskilt. Inn-/utkobling Til innkobling av elektroverktøyet skyver du på-/av-bryteren 1 fremover, slik at det vises «I» på bryteren. Til utkobling av elektroverktøyet skyver du på-/av-bryteren 1 bakover, slik at det vises «0» på bryteren. Slå elektroverktøyet kun på når du bruker det for å spare energi. Forhåndsinnstilling av svingtall Med stillhjulet for svingtallforvalg 2 kan du forhåndsinnstille nødvendig svingtall også i løpet av driften. Det nødvendige svingtallet er avhengig av materiale og ar- beidsvilkårene og kan finnes frem til praktiske forsøk. Ved saging, kapping og sliping av harde materialer som f.eks. tre eller metall anbefales svingtalltrinn «6», på myke materia- ler som f.eks. kunststoff svingtalltrinn «4». Arbeidshenvisninger Vent til elektroverktøyet er stanset helt før du legger det ned. Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Slipeskive Materiale Anvendelse Korning rød kvalitet – Samtlige trematerialer (f.eks. hardt tre, mykt tre, sponplater, byg- ningsplater) – Metallmaterialer Til forsliping av f.eks. rue, uhøvlede bjelker og bord grov 40

Til plansliping og utjevning av små ujevnheter middels 80

Til ferdig- og finsliping av tre fin 180

hvit kvalitet –Maling –Lakk –Fyller –Sparkel Til avsliping av maling grov 40

Til sliping av forhåndsmaling (f.eks. fjerning av pensel- strøk, malingsdrypp og nedrennende maling) middels 80

Til siste sliping av grunnmaling før lakkering fin 180
