Maestro 242DX - Οθόνη PACKARD BELL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Packard Bell
Μοντέλο	Maestro 242DX
Μέγεθος οθόνης	23,6 ίντσες (60 cm) διαγωνίως
Τύπος οθόνης	LCD TFT ενεργής μήτρας
Μέγιστη ανάλυση	1920 x 1080 στα 60 Hz
Χρόνος απόκρισης	2 ms (Γκρι σε Γκρι)
Φωτεινότητα	300 cd/m²
Στατική αντίθεση	1000:1
Δυναμική αντίθεση (DCR)	80000:1
Κατανάλωση ενέργειας (κανονική)	< 70 W
Κατανάλωση ενέργειας (αναμονή)	< 2 W
Κατανάλωση ενέργειας (απενεργοποίηση)	< 1 W
Τάση εισόδου	AC 100-240 V, 50/60 Hz
Συνδεσιμότητα βίντεο	VGA (15 ακίδων D-sub), DVI (24 ακίδων με HDCP, προαιρετικά)
Plug & Play	DDC1/2B
Πρότυπα συμμόρφωσης	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Συντήρηση και καθαρισμός	Καθαρίζετε με μαλακό και στεγνό πανί. Αποφύγετε λειαντικά ή διαλυτικά προϊόντα.
Ασφάλεια	Μην εκτίθετε σε υγρασία ή βροχή. Μην ανοίγετε το κάλυμμα (δεν υπάρχουν ανταλλακτικά από το χρήστη). Χρησιμοποιείτε σε σταθερή και αεριζόμενη επιφάνεια.
Επισκευασιμότητα	Επέμβαση μόνο από εξειδικευμένο τεχνικό. Μην αφαιρείτε το κάλυμμα.

Συχνές ερωτήσεις - Maestro 242DX PACKARD BELL

Πώς συνδέω την οθόνη στον υπολογιστή μου;

Βεβαιωθείτε ότι ο υπολογιστής και η οθόνη είναι απενεργοποιημένα. Συνδέστε το καλώδιο VGA (ή DVI αν διατίθεται) στο πίσω μέρος του υπολογιστή και της οθόνης. Συνδέστε το καλώδιο τροφοδοσίας στην πρίζα. Ανάβετε πρώτα την οθόνη και μετά τον υπολογιστή.

Ποια είναι η μέγιστη υποστηριζόμενη ανάλυση;

Η μέγιστη ανάλυση είναι 1920 x 1080 στα 60 Hz. Ρυθμίστε τον υπολογιστή σας σε αυτήν την ανάλυση για βέλτιστη εμφάνιση.

Η οθόνη παραμένει μαύρη, τι να κάνω;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο και το κουμπί λειτουργίας είναι ενεργοποιημένο. Βεβαιωθείτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο. Αν η ενδεικτική λυχνία λειτουργίας είναι αναμμένη, ο υπολογιστής σας μπορεί να είναι σε κατάσταση αναμονής: μετακινήστε το ποντίκι ή πατήστε ένα πλήκτρο.

Πώς καθαρίζω την οθόνη;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Μη χρησιμοποιείτε ποτέ χημικά, οινόπνευμα ή λειαντικά καθαριστικά. Αποφύγετε να χύσετε υγρό πάνω στο περίβλημα.

Η οθόνη αναβοσβήνει ή η εικόνα είναι ασταθής.

Απομακρύνετε τις πηγές μαγνητικών πεδίων (μετασχηματιστές, κινητήρες). Ρυθμίστε τον υπολογιστή σε συμβατή λειτουργία βίντεο (1920x1080). Δοκιμάστε μια άλλη πρίζα σε διαφορετικό κύκλωμα. Χρησιμοποιήστε το κουμπί AUTO στο μενού OSD για αυτόματη ρύθμιση.

Πώς ρυθμίζω τη φωτεινότητα και την αντίθεση;

Πατήστε το κουμπί φωτεινότητας στο μπροστινό πάνελ για να αποκτήσετε πρόσβαση στο μενού OSD. Πλοηγηθείτε στις επιλογές φωτεινότητας και αντίθεσης και προσαρμόστε τις τιμές σύμφωνα με τις προτιμήσεις σας.

Ποια καλώδια βίντεο μπορώ να χρησιμοποιήσω;

Η οθόνη είναι συμβατή με VGA (παρέχεται αναλογικό καλώδιο). Μπορεί επίσης να δεχτεί καλώδιο DVI (προαιρετικό) για ψηφιακή σύνδεση. Βεβαιωθείτε ότι χρησιμοποιείτε καλώδια σε καλή κατάσταση.

Είναι υψηλή η κατανάλωση σε αναμονή;

Όχι, η κατανάλωση σε αναμονή είναι μικρότερη από 2 W και σε απενεργοποίηση μικρότερη από 1 W. Αυτό συμμορφώνεται με τα πρότυπα εξοικονόμησης ενέργειας.

Πώς ανακυκλώνω την οθόνη στο τέλος της ζωής της;

Μην πετάτε την οθόνη με τα οικιακά απορρίμματα. Σύμφωνα με την οδηγία ΑΗΗΕ, επιστρέψτε την σε σημείο συλλογής ή στον έμπορο κατά την αγορά νέου εξοπλισμού.

Μπορώ να επισκευάσω την οθόνη μόνος μου;

Όχι, οποιαδήποτε επέμβαση στο εσωτερικό της οθόνης είναι επικίνδυνη και ακυρώνει την εγγύηση. Μόνο εξειδικευμένος τεχνικός μπορεί να ανοίξει το κάλυμμα. Σε περίπτωση προβλήματος, επικοινωνήστε με την υποστήριξη της Packard Bell.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Maestro 242DX PACKARD BELL

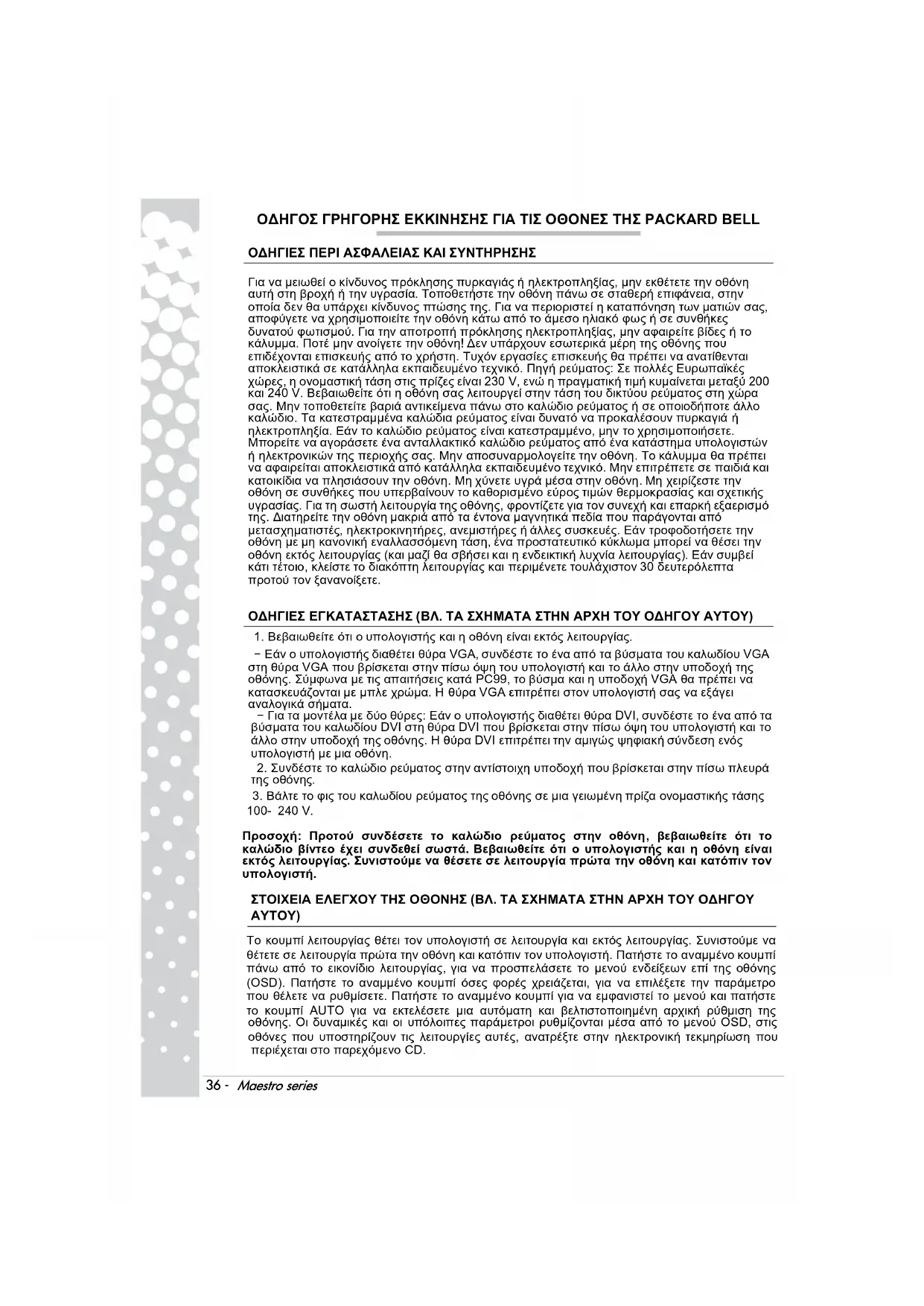

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΚΚΙΝΗΣΗΣ ΓΙΑ ΤΙΣ ΟΘΟΝΕΣ ΤΗΣ PACKARD BELL 36

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΚΚΙΝΗΣΗΣ ΓΙΑ ΤΙΣ ΟΘΟΝΕΣ ΤΗΣ PACKARD BELL

ΟΔΗΓΙΕΣ ΠΕΡΙ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

Για να μειωθεί ο κίνδυνος πρόκλησης πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε την οθόνη αυτή στη βροχή ή την υγρασία. Τοποθετήστε την οθόνη πάνω σε σταθερή επιφάνεια, στην οποία δεν θα υπάρχει κίνδυνος πτώσης της. Για να περιοριστεί η καταπόνηση των ματιών σας, αποφύγετε να χρησιμοποιείτε την οθόνη κατω από το άμεσο ηλιακό φως ή σε συνθήκες δυνατού φωτισμού. Για την αποτροπή πρόκλησης ηλεκτροπληξίας, μην αφαιρείτε βίδες ή το κάλυμμα. Ποτέ μην ανοίγετε την οθόνη! Δεν υπάρχουν εσωτερικά μέρη της οθόνης που επιδέχονται επισκευής από το χρήστη. Τυχόν εργασίες επισκευής θα πρέπει να ανατίθενται αποκλειστικά σε κατάλληλα εκπαιδευμένο τεχνικό. Πηγή ρεύματος: Σε πολλές Ευρωπαϊκές χώρες, η ονομαστική τάση στις πρίζες είναι 230 V, ενώ η πραγματική τιμή κυμαίνεται μεταξύ 200 και 240 V. Βεβαιωθείτε ότι η οθόνη σας λειτουργεί στην τάση του δικτύου ρεύματος στη χώρα σας. Μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο ρεύματος ή σε οποιοδήποτε άλλο καλώδιο. Τα κατεστραμμένα καλώδια ρεύματος είναι δυνατό να προκαλέσουν πυρκαγιά ή ηλεκτροπληξία. Εάν το καλώδιο ρεύματος είναι κατεστραμμένο, μην το χρησιμοποιήσετε. Μπορείτε να αγοράσετε ένα ανταλλακτικό καλώδιο ρεύματος από ένα κατάστημα υπολογιστών ή ηλεκτρονικών της περιοχής σας. Μην αποσυναρμολογείτε την οθόνη. Το κάλυμμα θα πρέπει να αφαιρείται αποκλειστικά από κατάλληλα εκπαιδευμένο τεχνικό. Μην επιτρέπετε σε παιδιά και κατοικίδια να πλησιάσουν την οθόνη. Μη χύνετε υγρά μέσα στην οθόνη. Μη χειρίζεστε την οθόνη σε συνθήκες που υπερβαίνουν το καθορισμένο εύρος τιμών θερμοκρασίας και σχετικής υγρασίας. Για τη σωστή λειτουργία της οθόνης, φροντίζετε για τον συνεχή και επαρκή εξαερισμό της. Διατηρείτε την οθόνη μακριά από τα έντονα μαγνητικά πεδία που παράγονται από μετασχηματιστές, ηλεκτροκινητήρες, ανεμιστήρες ή άλλες συσκευές. Εάν τροφοδοτήσετε την οθόνη με μη κανονική εναλλασσόμενη τάση, ένα προστατευτικό κυκλωμα μπορεί να θέσει την οθόνη εκτός λειτουργίας (και μαζί θα σβήσει και η ενδεικτική λυχνία λειτουργίας). Εάν συμβεί κάτι τέτοιο, κλείστε το διακόπτη λειτουργίας και περιμένετε τουλάχιστον 30 δευτερόλεπτα προτού τον ξανανοίξετε.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ (ΒΛ. ΤΑ ΣΧΗΜΑΤΑ ΣΤΗΝ ΑΡΧΗ ΤΟΥ ΟΔΗΓΟΥ ΑΥΤΟΥ)

1. Βεβαιωθείτε ότι ο υπολογιστής και η οθόνη είναι εκτός λειτουργίας.

- Εάν ο υπολογιστής διαθέτει θύρα VGA, συνδέστε το ένα από τα βύσματα του καλωδίου VGA στη θύρα VGA που βρίσκεται στην πίσω όψη του υπολογιστή και το άλλο στην υποδοχή της οθόνης. Σύμφωνα με τις απαιτήσεις κατά PC99, το βύσμα και η υποδοχή VGA θα πρέπει να κατασκευάζονται με μπλε χρώμα. Η θύρα VGA επιτρέπει στον υπολογιστή σας να εξάγει αναλογικά σήματα.

- Για τα μοντέλα με δύο θύρες: Εάν ο υπολογιστής διαθέτει θύρα DVI, συνδέστε το ένα από τα βύσματα του καλωδίου DVI στη θύρα DVI που βρίσκεται στην πίσω όψη του υπολογιστή και το άλλο στην υποδοχή της οθόνης. Η θύρα DVI επιτρέπει την αμιγώς ψηφιακή σύνδεση ενός υπολογιστή με μια οθόνη.

1. Συνδέστε το καλώδιο ρεύματος στην αντίστοιχη υποδοχή που βρίσκεται στην πίσω πλευρά της οθόνης.
2. Βάλτε το φις του καλωδίου ρεύματος της οθόνης σε μια γειωμένη πρίζα ονομαστικής τάσης 100-240 V.

Προσοχή: Προτού συνδέσετε το καλώδιο ρεύματος στην οθόνη, βεβαιωθείτε ότι το καλώδιο βίντεο έχει συνδεθεί σωστά. Βεβαιωθείτε ότι ο υπολογιστής και η οθόνη είναι εκτός λειτουργίας. Συνιστούμε να θέσετε σε λειτουργία πρώτα την οθόνη και κατόπιν τον υπολογιστή.

ΣΤΟΙΧΕΙΑ ΕΛΕΓΧΟΥ ΤΗΣ ΟΘΟΝΗΣ (ΒΛ. ΤΑ ΣΧΗΜΑΤΑ ΣΤΗΝ ΑΡΧΗ ΤΟΥ ΟΔΗΓΟΥ ΑΥΤΟΥ)

Το κουμπί λειτουργίας θέτει τον υπολογιστή σε λειτουργία και εκτός λειτουργίας. Συνιστούμε να θέτετε σε λειτουργία πρώτα την οθόνη και κατόπιν τον υπολογιστή. Πατήστε το αναμμένο κουμπί πάνω από το εικονίδιο λειτουργίας, για να προσπελάσετε το μενού ενδείξεων επί της οθόνης (OSD). Πατήστε το αναμμένο κουμπί όσες φορές χρειάζεται, για να επιλέξετε την παράμετρο που θέλετε να ρυθμίσετε. Πατήστε το αναμμένο κουμπί για να εμφανιστεί το μενού και πατήστε το κουμπί AUTO για να εκτελέσετε μια αυτόματη και βελτιστοποιημένη αρχική ρύθμιση της οθόνης. Οι δυναμικές και οι υπόλοιπες παράμετροι ρυθμίζονται μέσα από το μενού OSD, στις οθόνες που υποστηρίζουν τις λειτουργίες αυτές, ανατρέξτε στην ηλεκτρονική τεκμηρίωση που περιέχεται στο παρεχόμενο CD.

ΠΕΡΑΙΤΕΡΩ ΠΛΗΡΟΦΟΡΙΕΣ

Για περαιτέρω πληροφορίες, διατίθεται ένας ολοκληρωμένος οδηγός από το Packard Bell Info-Centre* ή στο Διαδίκτυο από την ενότητα υποστήριξης της τοποθεσίας της Packard Bell στη διεύθυνση www.packardbell.com. *Διατίθεται αποκλειστικά για οθόνες που αγοράζονται ως τμήμα ενός πλήρους συστήματος υπολογιστή της Packard Bell.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Βγάλτε αμέσως την οθόνη από την πρίζα και αναθέστε την επισκευή σε εξειδικευμένο τεχνικό προσωπικό, στις ακόλουθες περιπτώσεις:

Εάν το καλώδιο ρεύματος ή το φις του είναι κατεστραμμένο

Εάν χυθεί υγρό ή πέσουν ξένα σώματα μέσα στην οθόνη

Εάν η οθόνη εκτεθεί στη βροχή ή σε νερό

Εάν η οθόνη πέσει από κάποιο ύψος ή το περίβλημά της υποστεί ζημιά

Протоú καλέσετε ένα εξουσιοδοτημένο κέντρο σέρβις της Packard Bell, ελέγξτε τα παρακάτω:

Δεν προβάλλεται εικόνα στην οθόνη και η ενδεικτική λυχνία λειτουργίας είναι σβηστή.

Βεβαιωθείτε ότι το φις και το βύσμα του καλωδίου ρεύματος είναι συνδεδεμένα σωστά στην πρίζα και τον υπολογιστή αντίστοιχα και ότι ο διακόπτης λειτουργίας είναι ανοικτός.

Βεβαιωθείτε ότι το καλώδιο σήματος βίντεο είναι συνδεδεμένο στον υπολογιστή και ότι δεν έχει υποστεί ζημιά.

Δεν προβάλλεται εικόνα στην οθόνη, αλλά η ενδεικτική λυχνία λειτουργίας είναι αναμμένη.

Ο υπολογιστής σας ενδέχεται να βρίσκεται σε κατάσταση Αναμονής/ Άδρανοποίησης. Αυτή είναι μια προσωρινή κατάσταση, στην οποία ο υπολογιστής και η οθόνη καταναλώνουν λιγότερο ρεύμα. Επιχειρήστε να μετακινήσετε το ποντίκι ή να πατήσετε το πλήκτρο διαστήματος στο πληκτρολόγιό σας και περιμένετε μερικά δευτερόλεπτα.

Ενδέχεται επίσης η φωτεινότητα της οθόνης να έχει ρυθμιστεί σε υπερβολικά υψηλά ή χαμηλά επίπεδα. Μπορείτε να χρησιμοποιήσετε το κουμπί ρύθμισης της φωτεινότητας, που εμφανίζονται στο κάτω μέρος της οθόνης, για να ρυθμίσετε τη φωτεινότητα.

Βεβαιωθείτε ότι χρησιμοποιείτε έναν τρόπο λειτουργίας προβολής που υποστηρίζεται από την οθόνη.

Θέστε την οθόνη εκτός λειτουργίας και κατόπιν ξανά σε λειτουργία, για να δείτε εάν αυτό θα επιλύσει το πρόβλημα.

Βεβαιωθείτε ότι ο υπολογιστής είναι σε λειτουργία.

Η εικόνα είναι ασταθής

Απομονώστε και εξαλείψτε τυχόν παρακείμενες πηγές ηλεκτρικών ή μαγνητικών πεδίων.

Ρυθμίστε τον υπολογιστή σε έναν υποστηριζόμενο τρόπο λειτουργίας προβολής (για

περισσότερες πληροφορίες, ανατρέξτε στην τεκμηρίωση που περιλαμβάνεται στο παρεχόμενο CD).

Επιχειρήστε να συνδέσετε την οθόνη σε διαφορετική, γειωμένη πρίζα ρεύματος, κατά προτίμηση σε διαφορετικό κύκλωμα.

Ελέγξε τις ρυθμίσεις προβολής στον υπολογιστή σας. Βεβαιωθείτε ότι έχετε επιλέξει έναν υποστηριζόμενο τρόπο λειτουργίας.

Το μήνύμα “Ελέγξτε το καλώδιο” εμφανίζεται στην οθόνη.

Βεβαιωθείτε ότι το αναλογικό καλώδιο βίντεο είναι σωστά συνδεδεμένο στη θύρα αναλογικού βίντεο στο πίσω μέρος της οθόνης.

Βεβαιωθείτε ότι το άλλο βύσμα είναι σωστά συνδεδεμένο στη θύρα VGA του υπολογιστή.

ΑΠΟΡΡΙΨΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Σύμφωνα με την Οδηγία 96/2002/ΕΟΚ περί άχρηστου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (WEEE), είναι υποχρεωτική η απόρριψη των χρησιμοποιημένων ηλεκτρικών και ηλεκτρονικών προϊόντων ξεχωριστά από τα συνθισμένα οικιακά απορρίμματα, προκειμένου να προωθηθεί η επαναχρησιμοποίηση, η ανακύκλωση και λοιπές μορφές ανάκτησης, καθώς και η μείωση της ποσότητας των προς καταστροφή απορριμάτων με προοπτική τη μείωση του μεγέθους των χώρων υγειονομικής ταφής απορριμάτων και των εγκαταστάσεων αποτέφρωσης. Το

λογότυπο που απεικονίζει έναν κάδο απορριμμάτων με ένα κόκκινο Χ μπροστά έχει σκοπό να σας υπενθυμίζει ότι τα προϊόντα αυτά πρέτει να υποβάλλονται σε ξεχωριστή διαλογή πριν την απόρριψη. Όι κανόνες αυτοί αφορούν όλα τα προϊόντα Packard Bell (υπολογιστής, οθόνη, συσκευή GPS, συσκευή αναπαραγωγής αρχείων MP3, εξωτερική μονάδα σκληρού δίσκου), καθώς και όλα τα παρελκόμενα όπως π.χ. πληκτρολόγιο, ποντίκι, ηχεία, τηλεχειριστήριο κ.λπ. Εάν χρειαστεί να απορρίψετε τα προϊόντα αυτά, βεβαιωθείτε ότι θα τα δρομολογήσετε κατάλληλα προς ανακύκλωση, απευθυνόμενοι στην αρμόδια τοπική αρχή, ή ότι θα παραδώσετε

τον παλιό σας εξοπλισμό στο κατάστημα λιανικής στην περίπτωση που θα τον αντικαταστήσετε με καινούργιο. Για περισσότερες πληροφορίες, επισκεφτείτε τη διεύθυνση

Αυτό το προϊόν, που φέρει σήμανση ΚΕ, συμμορφώνεται με:

- την Ευρωπαϊκή Οδηγία 2004/108/ΕΚ περί ηλεκτρομαγνητικής συμβατότητας

- την Ευρωπαϊκή Οδηγία 2006/95/ΕΚ περί χαμηλής τάσης.

- Οδηγία RoHS 2002/ 95/ EK

Οδηγίας 2005/32/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου όσον αφορά τις απαιτήσεις οικολογικού σχεδιασμού

Για πιο εξειδικευμένες πληροφορίες σχετικά με τα Ευρωπαϊκά πρότυπα με τα οποία συμμορφώνεται το προϊόν αυτό, ανατρέξτε στο ηλεκτρονικό εγχειρίδιο χρήσης

ΣΥΣΚΕΥΑΣΙΑ

Η συσκευασία αυτού του προϊόντος συμμορφώνεται με:

- - την Ευρωπαϊκή Οδηγία 94/62/ΕΚ περί συσκευασίας και αχρήστων υλικών συσκευασίας.

Maestro 222DX ΠΡΟΛΑΓΡΑΦΕΣΟΘΟΝΗΣ

Τάση εισόδου	AC 100-240V,50/60 Hz
Εικόνα	21	5"(55cm) oratή (διαγώνια
Οθόνη	Ενεργού πίνακα, TFT (Thin Film Transistor), LCD (Liquid Crystal Display)
Μέγιστη ανάλυση	1920x1080 στα 60Hz
Σήμα εισόδου	Αναλογικό RGB θετικό 0,7Vp-p, 75 Ohm, ξεχωριστά και σύνθετα σήματα συγχρονισμού TTL, μέσω συνδέτη 15-ακίδων D-subΨηφιακό (DVI): DVI 24 ακροδεκτών με υποστήριξη HDCP (επιλογή)Θύρα εισόδου ήχου(είσοδος) τύπου B USB 2.0 (επιλογή)(έξοδος x 3) τύπου Λ USB 2.0 (επιλογή)
Χρόνος απόκρισης	2 msec (G με G)
Κατανάλωση ρεύματος	Κανονική λειτουργία: < 70 W Σε αναμονή: <2 βατ.Λπενεργοποίηση: < 1 W
Αντίθεση	1000 : 1
DCR	50000 :1 (Δυναμικό)
Φωτεινότητα	300 cd/m2
Plug & Play	Σύμφωνα με το DDC1/2B (Display Data Channel 1/2B) πρωτόκολλο
Ασφάλεια & EMC		Συμβατό μεζΕ,CB,MPRII,ISO9241-307:Nemko-Bauart,Gost

Μαθεδχ ΠΡΟΛΑΓΡΑΦΕΣΟΘΟΝΗΣ

Τάση εισόδου	AC 100-240V,50/60 Hz
Εικόνα	23 6"( )θύμπή (διαγώνια)
Οθόνη	Ενεργού πίνακα, TFT (Thin Film Transistor), LCD (Liquid Crystal Display)
Μέγιστη ανάλυση	1920x1080 στα 60Hz
Σήμα εισόδου	Αναλογικό RGB θετικό 0,7Vp-p, 75 Ohm, ξεχωριστά και σύνθετα σήματα συγχρονισμού TTL, μέσω συνδέτη 15-ακίδων D-subΨηφιακό (DVI): DVI 24 ακροδεκτών με υποστήριξη HDCP (επιλογή)Θύρα εισόδου ήχου(είσοδος) τύπου B USB 2.0(επιλογή)(έξοδος x 4) τύπου A USB 2.0 (επιλογή)
Χρόνος απόκρισης	2 msec (G με G)
Κατανάλωση ρεύματος	Κανονική λειτουργία: < 70 W Σε αναμονή: <2 βατ.Απενεργοποίηση: < 1 W
Αντίθεση	1000 : 1
DCR	80000 :1 (Δυναμικό)
Φωτεινότητα	300 cd/m2
Plug & Play	Σύμφωνα με το DDC1/2B (Display Data Channel 1/2B) πρωτόκολλο
Ασφάλεια & EMC		Συμβατό μαζΕ,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost
