Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Packard Bell
Μοντέλο	Viseo 160 W
Μέγεθος οθόνης	15,6 ίντσες (40 cm) διαγώνια
Μέγιστη ανάλυση	1366 x 768 στα 60 Hz
Τεχνολογία οθόνης	Ενεργή μήτρα LCD TFT
Χρόνος απόκρισης	8 ms
Λόγος αντίθεσης	500:1
Φωτεινότητα	250 cd/m²
Κατανάλωση ενέργειας	25 W μέγιστη
Τροφοδοσία	AC 100-240 V, 50/60 Hz
Βύσμα βίντεο	VGA (sub-D 15 ακροδεκτών)
Σήματα εισόδου	Αναλογικό RGB 0,7 Vp-p, 75 ohms, TTL συγχρονισμός
Plug & Play	DDC/CI
Πρότυπα συμμόρφωσης	CE, EMC, CB, GOST-R, TCO'03
Θερμοκρασία λειτουργίας	+5°C έως +35°C
Λειτουργίες	Μενού OSD, αυτόματη ρύθμιση (κουμπί AUTO)
Ασφάλεια	Μην ανοίγετε, προστασία από υπερτάσεις
Ανακύκλωση	Συμμόρφωση με WEEE, μην πετάτε μαζί με οικιακά απορρίμματα

Συχνές ερωτήσεις - Viseo 160 W PACKARD BELL

Πώς συνδέω την οθόνη στον υπολογιστή μου;

Βεβαιωθείτε ότι ο υπολογιστής είναι απενεργοποιημένος. Συνδέστε το καλώδιο VGA (μπλε) στη θύρα VGA του υπολογιστή και στο πίσω μέρος της οθόνης. Στη συνέχεια, συνδέστε το καλώδιο τροφοδοσίας στην οθόνη και μετά σε μια πρίζα. Ανάψτε πρώτα την οθόνη και μετά τον υπολογιστή.

Τι να κάνω αν η οθόνη παραμένει μαύρη ενώ η οθόνη είναι αναμμένη;

Ελέγξτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο. Εάν η ενδεικτική λυχνία τροφοδοσίας είναι αναμμένη, ο υπολογιστής μπορεί να βρίσκεται σε κατάσταση αναμονής. Μετακινήστε το ποντίκι ή πατήστε ένα πλήκτρο. Ρυθμίστε τη φωτεινότητα με το κατάλληλο κουμπί.

Πώς ρυθμίζω τη φωτεινότητα ή την αντίθεση;

Χρησιμοποιήστε το κουμπί MENU για να ανοίξετε το OSD. Πλοηγηθείτε με τα κουμπιά < και >, και μετά πατήστε MENU για να επιλέξετε την επιθυμητή ρύθμιση. Χρησιμοποιήστε < και > για να ρυθμίσετε την τιμή. Το κουμπί AUTO βελτιστοποιεί αυτόματα την οθόνη.

Γιατί εμφανίζεται το μήνυμα 'Ελέγξτε το καλώδιο';

Αυτό το μήνυμα εμφανίζεται εάν το καλώδιο VGA είναι λανθασμένα συνδεδεμένο ή ελαττωματικό. Ελέγξτε τις συνδέσεις στον υπολογιστή και στην οθόνη. Βεβαιωθείτε ότι το καλώδιο δεν έχει υποστεί ζημιά και ότι ο υπολογιστής είναι αναμμένος.

Πώς εξοικονομώ ενέργεια με αυτήν την οθόνη;

Η οθόνη περνάει αυτόματα σε κατάσταση αναμονής όταν ο υπολογιστής είναι ανενεργός. Μπορείτε επίσης να απενεργοποιήσετε την οθόνη με το κουμπί τροφοδοσίας. Στην κατάσταση αναμονής, η κατανάλωση μειώνεται.

Είναι η οθόνη συμβατή με σύγχρονους υπολογιστές;

Ναι, η οθόνη χρησιμοποιεί μια τυπική σύνδεση VGA. Οι περισσότεροι σύγχρονοι υπολογιστές διαθέτουν μια θύρα VGA ή έναν προσαρμογέα. Η μέγιστη ανάλυση είναι 1366 x 768, ελέγξτε ότι ο υπολογιστής σας την υποστηρίζει.

Τι να κάνω αν χυθεί υγρό πάνω στην οθόνη;

Αποσυνδέστε αμέσως την οθόνη από την πρίζα. Μην επιχειρήσετε να την ανοίξετε. Επικοινωνήστε με έναν εξειδικευμένο τεχνικό. Μην χύνετε ποτέ υγρό πάνω στη συσκευή.

Πώς ανακυκλώνω αυτήν την οθόνη στο τέλος της ζωής της;

Μην πετάτε την οθόνη μαζί με τα οικιακά απορρίμματα. Σύμφωνα με την οδηγία WEEE, επιστρέψτε την σε ένα σημείο συλλογής (χωματερή) ή στον προμηθευτή σας κατά την αγορά νέου εξοπλισμού.

Μπορώ να χρησιμοποιήσω άλλο καλώδιο τροφοδοσίας;

Ναι, μπορείτε να αγοράσετε ένα συμβατό καλώδιο τροφοδοσίας από ένα κατάστημα υπολογιστών. Βεβαιωθείτε ότι υποστηρίζει την τάση της χώρας σας (100-240 V). Μην χρησιμοποιείτε ποτέ καλώδιο που έχει υποστεί ζημιά.

Πού μπορώ να κατεβάσω τα προγράμματα οδήγησης για αυτήν την οθόνη;

Τα προγράμματα οδήγησης συνήθως περιλαμβάνονται με τον υπολογιστή. Εάν δεν είναι εγκατεστημένα, μπορείτε να τα κατεβάσετε από τον ιστότοπο της Packard Bell στη διεύθυνση www.packardbell.com, στην ενότητα Τεχνική Υποστήριξη.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Viseo 160 W PACKARD BELL

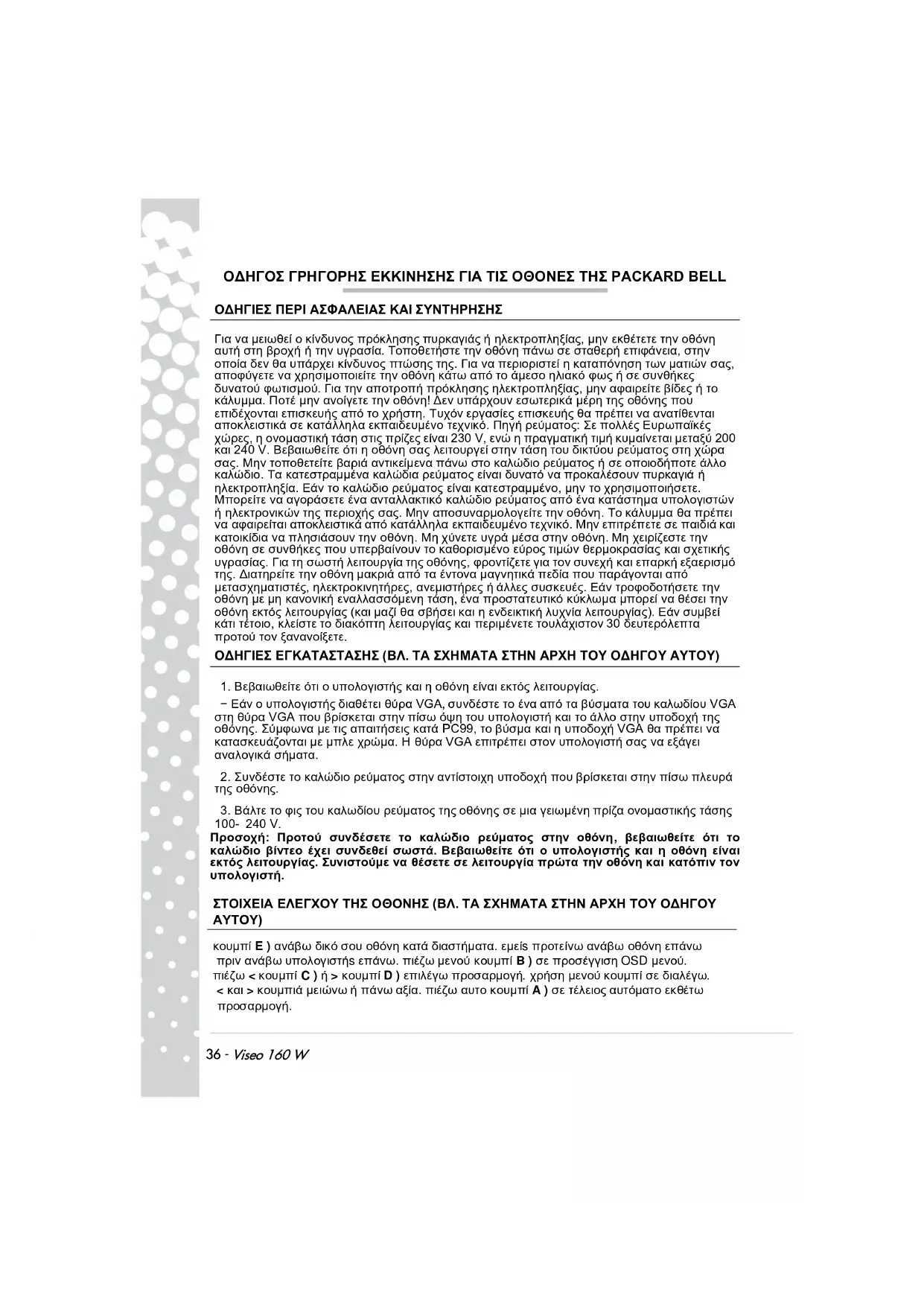

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΚΚΙΝΗΣΗΣ ΓΙΑ ΤΙΣ ΟΘΟΝΕΣ ΤΗΣ PACKARD BELL 36

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΚΚΙΝΗΣΗΣ ΓΙΑ ΤΙΣ ΟΘΟΝΕΣ ΤΗΣ PACKARD BELL

ΟΔΗΓΙΕΣ ΠΕΡΙ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

Για να μειωθεί ο κίνδυνος πρόκλησης πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε την οθόνη αυτή στη βροχή ή την υγρασία. Τοποθετήστε την οθόνη πάνω σε σταθερή επιφάνεια, στην οποία δεν θα υπάρχει κίνδυνος πτώσης της. Για να περιοριστεί η καταπόνηση των ματιών σας, αποφύγετε να χρησιμοποιείτε την οθόνη κάτω από το άμεσο ηλιακό φως ή σε συνθήκες δυνατού φωτισμού. Για την αποτροπή πρόκλησης ηλεκτροπληξίας, μην αφαιρείτε βίδες ή το κάλυμμα. Ποτέ μην ανοίγετε την οθόνη! Δεν υπάρχουν εσωτερικά μέρη της οθόνης που επιδέχονται επισκευής από το χρήστη. Τυχόν εργασίες επισκευής θα πρέπει να ανατίθενται αποκλειστικά σε καταλληλα εκπαιδευμένο τεχνικό. Πηγή ρεύματος: Σε πολλές Ευρωπαϊκές χώρες, η ονομαστική τάση στις πρίζες είναι 230 V, ενώ η πραγματική τιμή κυμαίνεται μεταξύ 200 και 240 V. Βεβαιωθείτε ότι η οθόνη σας λειτουργεί στην τάση του δικτύου ρεύματος στη χώρα σας. Μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο ρεύματος ή σε οποιοδήποτε άλλο καλώδιο. Τα κατεστραμμένα καλώδια ρεύματος είναι δυνατό να προκαλέσουν πυρκαγιά ή ηλεκτροπληξία. Εάν το καλώδιο ρεύματος είναι κατεστραμμένο, μην το χρησιμοποιήσετε. Μπορείτε να αγοράσετε ένα ανταλλακτικό καλώδιο ρεύματος από ένα κατάστημα υπολογιστών ή ηλεκτρονικών της περιοχής σας. Μην αποσυναρμολογείτε την οθόνη. Το κάλυμμα θα πρέπει να αφαιρείται αποκλειστικά από κατάλληλα εκπαιδευμένο τεχνικό. Μην επιτρέπετε σε παιδία και κατοικίδια να πλησιάσουν την οθόνη. Μη χύνετε υγρά μέσα στην οθόνη. Μη χειρίζεστε την οθόνη σε συνθήκες που υπερβαίνουν το καθορισμένο εύρος τιμών θερμοκρασίας και σχετικής υγρασίας. Για τη σωστή λειτουργία της οθόνης, φροντίζετε για τον συνεχή και επαρκή εξαερισμό της. Διατηρείτε την οθόνη μακριά από τα έντονα μαγνητικά πεδία που παράγονται από μετασχηματιστές, ηλεκτροκινητήρες, ανεμιστήρες ή άλλες συσκευές. Εάν τροφοδοτήσετε την οθόνη με μη κανονική εναλλασσόμενη τάση, ένα προστατευτικό κύκλωμα μπορεί να θέσει την οθόνη εκτός λειτουργίας (και μαζί θα σβήσει και η ενδεικτική λυχνία λειτουργίας). Εάν συμβεί κάτι τέτοιο, κλείστε το διακόπτη λειτουργίας και περιμένετε τουλάχιστον 30 δευτερόλεπτα προτού τον ξανανοίξετε.

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ (ΒΛ. ΤΑ ΣΧΗΜΑΤΑ ΣΤΗΝ ΑΡΧΗ ΤΟΥ ΟΔΗΓΟΥ ΑΥΤΟΥ)

1. Βεβαιωθείτε ότι ο υπολογιστής και η οθόνη είναι εκτός λειτουργίας.
2. Εάν ο υπολογιστής διαθέτει θύρα VGA, συνδέστε το ένα από τα βύσματα του καλωδίου VGA στη θύρα VGA που βρίσκεται στην πίσω όψη του υπολογιστή και το άλλο στην υποδοχή της οθόνης. Σύμφωνα με τις απαιτήσεις κατά PC99, το βύσμα και η υποδοχή VGA θα πρέπει να κατασκευάζονται με πμλε χρώμα. Η θύρα VGA επιτρέπει στον υπολογιστή σας να εξάγει αναλογικά σήματα.
3. Συνδέστε το καλώδιο ρεύματος στην αντίστοιχη υποδοχή που βρίσκεται στην πίσω πλευρά της οθόνης.
4. Βάλτε το φις του καλωδίου ρεύματος της οθόνης σε μια γειωμένη πρίζα ονομαστικής τάσης 100-240 V.

Προσοχή: Προτού συνδέσετε το καλώδιο ρεύματος στην οθόνη, βεβαιωθείτε ότι το καλώδιο βίντεο έχει συνδεθεί σωστά. Βεβαιωθείτε ότι ο υπολογιστής και η οθόνη είναι εκτός λειτουργίας. Συνιστούμε να θέσετε σε λειτουργία πρώτα την οθόνη και κατόπιν τον υπολογιστή.

ΣΤΟΙΧΕΙΑ ΕΛΕΓΧΟΥ ΤΗΣ ΟΘΟΝΗΣ (ΒΛ. ΤΑ ΣΧΗΜΑΤΑ ΣΤΗΝ ΑΡΧΗ ΤΟΥ ΟΔΗΓΟΥ ΑΥΤΟΥ)

κουμπί Ε) ανάβω δικό σου οθόνη κατά διαστήματα. εμείς προτείνω ανάβω οθόνη επάνω πριν ανάβω υπολογιστής επάνω. πιέζω μενού κουμπί Β) σε προσέγγιση OSD μενού. πιέζω < κουμπί Β) ή > κουμπί Β) επιλέγω προσαρμογή. χρήση μενού κουμπί σε διαλέγω. < και > κουμπιά μειώνω ή πάνω αξία. πιέζω auto κουμπί Α) σε τέλειος αυτόματο εκθέτω προσαρμογή.

ΠΕΡΑΙΤΕΡΩ ΠΛΗΡΟΦΟΡΙΕΣ

Για περαιτέρω πληροφορίες, διατίθεται ένας ολοκληρωμένος οδηγός από το Packard Bell Info-Centre* ή στο Διαδίκτυο από την ενότητα υποστήριξης της τοποθεσίας της Packard Bell στη διεύθυνση www.packardbell.com. *Διατίθεται αποκλειστικά για οθόνες που αγοράζονται ως τμήμα ενός πλήρους συστήματος υπολογιστή της Packard Bell.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Βγάλτε αμέσως την οθόνη από την πρίζα και αναθέστε την επισκευή σε εξειδικευμένο τεχνικό προσωπικό, στις ακόλουθες περιπτώσεις:

Εάν το καλώδιο ρεύματος ή το φις του είναι κατεστραμμένο

Εάν χυθεί υγρό ή πέσουν ξένα σώματα μέσα στην οθόνη

Εάν η οθόνη εκτεθεί στη βροχή ή σε νερό

Εάν η οθόνη πέσει από κάποιο ύψος ή το περίβλημά της υποστεί ζημιά

Протоú kaléσετε ένα εξουσιοδοτημένο κέντρο σέρβις της Packard Bell, ελέγξτε τα παρακάτω: Δεν προβάλλεται εικόνα στην οθόνη και η ενδεικτική λυχνία λειτουργίας είναι σβηστή.

Βεβαιωθείτε ότι το φις και το βύσμα του καλωδίου ρεύματος είναι συνδεδεμένα σωστά στην πρίζα και τον υπολογιστή αντίστοιχα και ότι ο διακόπτης λειτουργίας είναι ανοικτός.

Βεβαιωθείτε ότι το καλώδιο σήματος βίντεο είναι συνδεδεμένο στον υπολογιστή και ότι δεν έχει υποστεί ζημιά.

Δεν προβάλλεται εικόνα στην οθόνη, αλλά η ενδεικτική λυχνία λειτουργίας είναι αναμμένη.

Ο υπολογιστής σας ενδέχεται να βρίσκεται σε κατάσταση Αναμονής/ Άδρανοποίησης. Αυτή είναι μια προσωρινή κατάσταση, στην οποία ο υπολογιστής και η οθόνη καταναλώνουν λιγότερο ρεύμα. Επιχειρήστε να μετακινήσετε το ποντίκι ή να πατήσετε το πλήκτρο διαστήματος στο πληκτρολόγιό σας και περιμένετε μερικά δευτερόλεπτα.

Ενδέχεται επίσης η φωτεινότητα της οθόνης να έχει ρυθμιστεί σε υπερβολικά υψηλά ή χαμηλά επίπεδα. Μπορείτε να χρησιμοποιήσετε το κουμπί ρύθμισης της φωτεινότητας, που εμφανίζονται στο κάτω μέρος της οθόνης, για να ρυθμίσετε τη φωτεινότητα.

Βεβαιθείτε ότι χρησιμοποιείτε έναν τρόπο λειτουργίας προβολής που υποστηρίζεται από την οθόνη.

Θέστε την οθόνη εκτός λειτουργίας και κατόπιν ξανά σε λειτουργία, για να δείτε εάν αυτό θα επιλύσει το πρόβλημα.

Βεβαιωθείτε ότι ο υπολογιστής είναι σε λειτουργία.

Η εικόνα είναι ασταθής

Απομονώστε και εξαλείψτε τυχόν παρακείμενες πηγές ηλεκτρικών ή μαγνητικών πεδίων.

Ρυθμίστε τον υπολογιστή σε έναν υποστηριζόμενο τρόπο λειτουργίας προβολής (για

περισσότερες πληροφορίες, ανατρέξτε στην τεκμηρίωση που περιλαμβάνεται στο παρεχόμενο CD).

Επιχειρήστε να συνδέσετε την οθόνη σε διαφορετική, γειωμένη πρίζα ρεύματος, κατά προτίμηση σε διαφορετικό κύκλωμα.

Ελέγξε τις ρυθμίσεις προβολής στον υπολογιστή σας. Βεβαιωθείτε ότι έχετε επιλέξει έναν υποστηριζόμενο τρόπο λειπουργίας.

Το μήνυμα “Ελέγξτε το καλώδιο” εμφανίζεται στην οθόνη.

Βεβαιωθείτε ότι το αναλογικό καλώδιο βίντεο είναι σωστά συνδεδεμένο στη θύρα αναλογικού βίντεο στο πίσω μέρος της οθόνης.

Βεβαιωθείτε ότι το άλλο βύσμα είναι σωστά συνδεδεμένο στη θύρα VGA του υπολογιστή.

ΑΠΟΡΡΙΨΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Σύμφωνα με την Οδηγία 96/2002/ΕΟΚ περί άχρηστου ηλεκτρικού και ηλεκτρονικού

εξοπλισμού (WEEE), είναι υποχρεωτική η απόρριψη των χρησιμοποιημένων ηλεκτρικών και ηλεκτρονικών προϊόντων ξεχωριστά από τα συνηθισμένα οικιακά απορρίμματα, προκειμένου να προωθηθεί η επαναχρησιμοποίηση, η ανακύκλωση και λοιπές μορφές ανάκτησης, καθώς και η μείωση της ποσότητας των προς καταστροφή απορριμμάτων με προοπτική τη μείωση του μεγέθους των χώρων υγειονομικής ταφής απορριμμάτων και των εγκαταστάσεων αποτέφρωσης. Το

λογότυπο που απεικονίζει έναν κάδο απορριμμάτων με ένα κόκκινο Χ μπροστά έχει σκοπό να σας υπενθυμίζει ότι τα προϊόντα αυτά πρέτει να υποβάλλονται σε ξεχωριστή διαλογή πριν την απόρριψη. Οι κανόνες αυτοί αφορούν όλα τα προϊόντα Packard Bell (υπολογιστής, οθόνη, συσκευή GPS, συσκευή αναπαραγωγής αρχείων MP3, εξωτερική μονάδα σκληρού δίσκου), καθώς και όλα τα παρελκόμενα όπως π.χ. πληκτρολόγιο, ποντίκι, ηχεία, τηλεχειριστήριο κ.λπ. Εάν χρειαστεί να απορρίψετε τα προϊόντα αυτά, βεβαιωθείτε ότι θα τα δρομολογήσετε κατάλληλα προς ανακύκλωση, απευθυνόμενοι στην αρμόδια τοπική αρχή, ή ότι θα παραδώσετε τον παλιό σας εξοπλισμό στο κατάστημα λιανικής στην περίπτωση που θα τον αντικαταστήσετε με καινούργιο. Για περισσότερες πληροφορίες, επισκεφτείτε τη διεύθυνση http://www.acer-group.com/public/Sustainability/sustainability01.htm

Αυτό το προϊόν, που φέρει σήμανση ΚΕ, συμμορφώνεται με:

• την Ευρωπαϊκή Οδηγία 2004/108/ΕΚ περί ηλεκτρομαγνητικής συμβατότητας
• την Ευρωπαϊκή Οδηγία 2006/95/ΕΚ περί χαμηλής τάσης.
• Οδηγία RoHS 2002/ 95/ EK

Οδηγίας 2005/32/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου όσον αφορά τις απαιτήσεις οικολογικού σχεδιασμού

Για πιο εξειδικευμένες πληροφορίες σχετικά με τα Ευρωπαϊκά πρότυπα με τα οποία συμμορφώνεται το προϊόν αυτό, ανατρέξτε στο ηλεκτρονικό εγχειρίδιο χρήσης

ΣΥΣΚΕΥΑΣΙΑ

Η συσκευασία αυτού του προϊόντος συμμορφώνεται με:

– – την Ευρωπαϊκή Οδηγία 94/62/ΕΚ περί συσκευασίας και αχρήστων υλικών συσκευασίας.

Visco 160 W ΠΡΟΛΑΓΡΑΦΕΣΟΘΟΝΗΣ

Τάση εισόδου	AC 100-240V,50/60 Hz
Εικόνα	15.6"(40cm)ρατή (διαγώνια)
Οθόνη	Ενεργού πίνακα, TFT (Thin Film Transistor), LCD (Liquid Crystal Display)
Μέγιστη ανάλυση	1366x768 στα 60Hz
Σήμα εισόδου	Αναλογικό RGB θετικό 0,7Vp-p, 75 Ohm,ξεχωριστά και σύνθετα σήματα συγχρονισμού TTL,μέσω συνδέτη 15-ακίδων D-sub
Χρόνος απόκρισης	8 msec
Κατανάλωση ρεύματος	Μέγιστη 25W
Αντίθεση	500 : 1
Φωτεινότητα	250 cd/m2
Θερμοκρασία λειτουργίας	5°C~ +35°C
Plug & Play	DDC/CI
Ασφάλεια & EMC	Συμβατό με: CE/EMC,CB,GOST-R,TCO' 03
