Viseo 160 W - Monitor PACKARD BELL - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Packard Bell
Model	Viseo 160 W
Rozmiar ekranu	15,6 cala (40 cm) przekątnej
Maksymalna rozdzielczość	1366 x 768 przy 60 Hz
Technologia wyświetlania	LCD TFT z aktywną matrycą
Czas reakcji	8 ms
Współczynnik kontrastu	500:1
Jasność	250 cd/m²
Pobór mocy	maks. 25 W
Zasilanie	AC 100-240 V, 50/60 Hz
Złącze wideo	VGA (sub-D 15-pin)
Sygnały wejściowe	Analogowe RGB 0,7 Vp-p, 75 omów, synchronizacja TTL
Plug & Play	DDC/CI
Normy zgodności	CE, EMC, CB, GOST-R, TCO'03
Temperatura pracy	od +5°C do +35°C
Funkcje	Menu OSD, automatyczna regulacja (przycisk AUTO)
Bezpieczeństwo	Nie otwierać, ochrona przed przepięciami
Recykling	Zgodny z WEEE, nie wyrzucać z odpadami domowymi

Często zadawane pytania - Viseo 160 W PACKARD BELL

Jak podłączyć monitor do komputera?

Upewnij się, że komputer jest wyłączony. Podłącz kabel VGA (niebieski) do portu VGA w komputerze i z tyłu monitora. Następnie podłącz przewód zasilający do monitora, a potem do gniazdka sieciowego. Włącz najpierw monitor, potem komputer.

Co zrobić, jeśli ekran pozostaje czarny, a monitor jest włączony?

Sprawdź, czy kabel wideo jest prawidłowo podłączony. Jeśli wskaźnik zasilania świeci, komputer może być w trybie uśpienia. Porusz myszą lub naciśnij klawisz. Wyreguluj jasność za pomocą odpowiedniego przycisku.

Jak ustawić jasność lub kontrast?

Użyj przycisku MENU, aby otworzyć OSD. Nawiguj za pomocą przycisków < i >, a następnie naciśnij MENU, aby wybrać żądany parametr. Użyj < i >, aby dostosować wartość. Przycisk AUTO automatycznie optymalizuje wyświetlanie.

Dlaczego pojawia się komunikat 'Sprawdź kabel'?

Komunikat ten pojawia się, jeśli kabel VGA jest nieprawidłowo podłączony lub uszkodzony. Sprawdź połączenia z komputerem i monitorem. Upewnij się, że kabel nie jest uszkodzony, a komputer jest włączony.

Jak oszczędzać energię za pomocą tego monitora?

Monitor automatycznie przechodzi w tryb uśpienia, gdy komputer jest nieaktywny. Możesz również wyłączyć monitor przyciskiem zasilania. W trybie uśpienia pobór mocy jest zmniejszony.

Czy monitor jest kompatybilny z nowoczesnymi komputerami?

Tak, monitor wykorzystuje standardowe połączenie VGA. Większość nowoczesnych komputerów posiada port VGA lub adapter. Maksymalna rozdzielczość to 1366 x 768, sprawdź, czy Twój komputer ją obsługuje.

Co zrobić, jeśli na monitor wylała się ciecz?

Natychmiast odłącz monitor od gniazdka sieciowego. Nie próbuj go otwierać. Skontaktuj się z wykwalifikowanym technikiem. Nigdy nie wylewaj cieczy na urządzenie.

Jak zutylizować ten monitor po zakończeniu użytkowania?

Nie wyrzucaj monitora razem z odpadami domowymi. Zgodnie z dyrektywą WEEE, oddaj go do punktu zbiórki (PSZOK) lub do swojego sprzedawcy przy zakupie nowego sprzętu.

Czy mogę użyć innego kabla zasilającego?

Tak, możesz kupić kompatybilny przewód zasilający u sprzedawcy sprzętu komputerowego. Upewnij się, że obsługuje napięcie w Twoim kraju (100-240 V). Nigdy nie używaj uszkodzonego kabla.

Gdzie pobrać sterowniki do tego monitora?

Sterowniki są zwykle dołączone do komputera. Jeśli nie są zainstalowane, możesz je pobrać ze strony Packard Bell pod adresem www.packardbell.com, w sekcji Wsparcie techniczne.

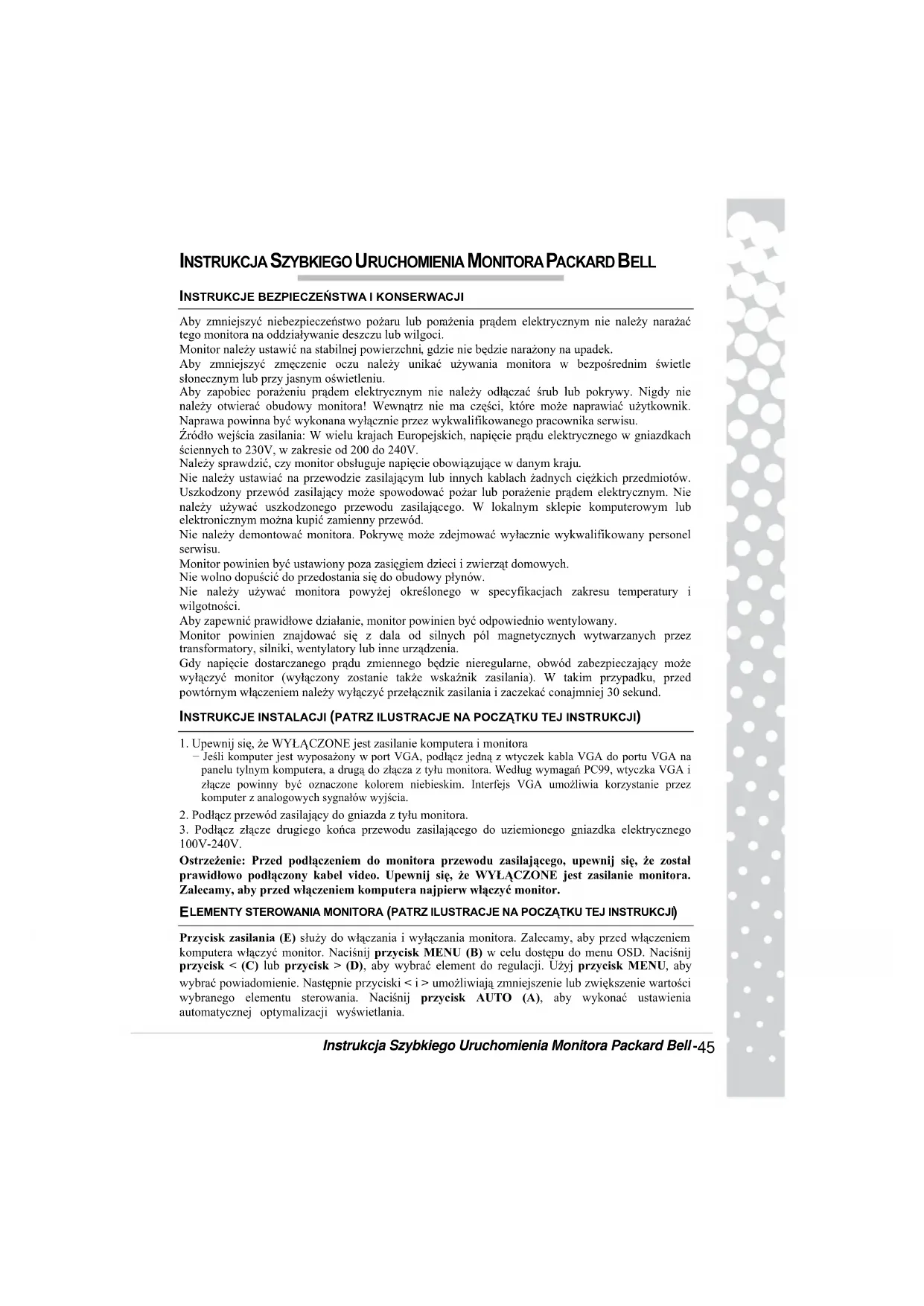

INSTRUKCJA OBSŁUGI Viseo 160 W PACKARD BELL

Aby zmniejszyć niebezpieczeństwo pożaru lub porażenia prądem elektrycznym nie należy narażać tego monitora na oddziaływanie deszczu lub wilgoci.

Monitor należy ustawić na stabilnej powierzchni, gdzie nie będzie narażony na upadek.

Aby zmniejszyć zmeczenie oczu należy unikać używania monitora w bezpośrednim świetle słonecznym lub przy jasnym oświetleniu.

Aby zapobiec porażeniu prądem elektrycznym nie należy odłączać śrub lub pokrywy. Nigdy nie należy otwierać obudowy monitora! Wewnątrz nie ma części, które może naprawiać użytkownik. Naprawa powinna być wykonana wyłącznie przez wykwalifikowanego pracownika serwisu.

Źródło wejścia zasilania: W wielu krajach Europejskich, napięcie prądu elektrycznego w gniazdkach ściennych to 230V, w zakresie od 200 do 240V.

Należy sprawdzić, czy monitor obshuguje napięcie obowiązujące w danym kraju.

Nie należy ustawiać na przewodzie zasilającym lub innych kablach żadnych ciężkich przedmiotów. Uszkodzony przewód zasilający może spowodować pożar lub porażenie prądem elektrycznym. Nie należy używać uszkodzonego przewodu zasilającego. W lokalnym sklepie komputerowym lub elektronicznym można kupić zamienny przewód.

Nie należy demontować monitora. Pokrywę może zdejmować wyłącznie wykwalifikowany personel serwisu.

Monitor powinien być ustawiony poza zasięgiem dzieci i zwierząt domowych.

Nie wolno dopuścić do przedostania się do obudowy płynów.

Nie należy używać monitora powyżej określonego w specyfikacjach zakresu temperatury i wilgotności.

Aby zapewnić prawidłowe działanie, monitor powinien być odpowiednio wentylowany.

Monitor powinien znajdować się z dala od silnych pół magnetycznych wytwarzanych przez transformatory, silniki, wentylatory lub inne urządzenia.

Gdy napięcie dostarczanego prądu zmicennego będzie nicregularne, obwód zabezpieczający może wyłączyć monitor (wyłączony zostanie także wskaźnik zasilania). W takim przypadku, przed powtórnym włączeniem należy wyłączyć przełącznik zasilania i zaczekać conajmniej 30 sekund.

INSTRUKCJE INSTALACJI (PATRZ ILUSTRACJE NA POCZĄTKU TEJ INSTRUKCJI)

1. Upewnij się, że WYŁĄCZONE jest zasilanie komputera i monitora – Jeśli komputer jest wyposażony w port VGA, podłącz jedną z wtyczek kabla VGA do portu VGA na panelu tylnym komputera, a drugą do złącza z tyłu monitora. Według wymagań PC99, wtyczka VGA i złącze powinny być oznaczone kolorem niebieskim. Interfejs VGA umożliwia korzystanie przez komputer z analogowych sygnałów wyjścia.

2. Podłącz przewód zasilający do gniazda z tyłu monitora.

3. Podłącz złącze drugiego końca przewodu zasilającego do uziemionego gniazdka elektrycznego 100V-240V.

Ostrzeżenie: Przed podłączeniem do monitora przewodu zasilającego, upewnij się, że został prawidłowo podłączony kabel video. Upewnij się, że WYŁĄCZONE jest zasilanie monitora. Zalecamy, aby przed włączeniem komputera najpierw włączyć monitor.

ELEMENTY STEROWANIA MONITORA (PATRZ ILUSTRACJE NA POCZĄTKU TEJ INSTRUKCJI)

Przycisk zasilania (E) służy do włączania i wyłączania monitora. Zalecamy, aby przed włączeniem komputera włączyć monitor. Naciśnij przycisk MENU (B) w celu dostępu do menu OSD. Naciśnij przycisk < (C) lub przycisk > (D), aby wybrać element do regulacji. Użyj przycisk MENU, aby wybrać powiadomienie. Następnie przyciski < i > umożliwiają zmniejszenie lub zwiększenie wartości wybranego elementu sterowania. Naciśnij przycisk AUTO (A), aby wykonać ustawienia automatycznej optymalizacji wyświetlania.

STEROWNIKI

W normalnych okolicznościach komputer zostanie wyposażony w niezbędne sterowniki dla monitora Packard Bell. Jednakże, jeśli w komputerze nie ma tych sterowników, można je pobrać w sekcji pomocy strony sieci web Packard Bell, pod adresem www.packardbell.com

DALSZE INFORMACJE

Dalsze informacje dotyczące pełnego podręcznika są dostępne w InfoCentre* Packard Bell lub w Internecie w sekcji części pomocy technicznej na stronie sieci web Packard Bell, pod adresem www.packardbell.com

*Dostępny dla monitorów zakupionych jako część pełnego systemu komputerowego Packard Bell.

ROZWIĄZYWANIE PROBLEMÓW

Odłącz natychmiast monitor od gniazdka ściennego i oddaj do naprawy wykwalifikowanemu personelowi serwisu, w następujących okolicznościach:

Jeśli uszkodzony został przewód zasilający lub wtyczka

Po wylaniu na monitor płynu lub upadku na niego obiektów

Jeśli monitor został narażony na oddziaływanie deszezu lub wody

Jeśli monitor został upuszczony lub uszkodzona została jego obudowa

Przed połączeniem telefonicznym z autoryzowanym serwisem Packard Bell, sprawdź następujące elementy:

Jeśli nie wyświetla się obraz i nie świeci wskaźnik zasilania.

Sprawdź, czy przewód zasilający prądu zmiennego jest prawidłowo podłączony na obu końcach oraz, czy jest włączone zasilanie.

Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony do komputera i czy nie jest uszkodzony.

Nie wyświetla się obraz i nie świeci wskaźnik zasilania.

Komputer może być wyłączony lub może się znajdować w trybie uśpienia. To jest stan tymczasowy, w którym komputer i monitor zmniejsza zużycie energii. Spróbuj przesunąć lekko mysz lub nacisnąć przycisk spacji na klawiaturze i zaczekaj kilka sekund.

Możliwe jest również, że ustawiona została za wysoka lub za niska jasność. Użyj pokrętła jasności w dolnej części ekranu do regulacji jasności.

Sprawdź, czy używany tryb wyświetlania jest obsługiwany przez monitor.

Wyłącz i włącz monitor, aby sprawdzić, czy rozwiązuje to problem.

Upewnij się, że włączony jest komputer.

Obraz jest niestabilny.

Wyizoluj i usuń pobliskie źródła pół elektrycznych lub magnetycznych.

Ustaw komputer na obsługiwany tryb video; dalsze informacje znajdują się w dokumentacji na dostarczonym dysku CD.

Spróbuj podłączyć monitor do innego, uziemionego gniazda zasilania, najlepiej w innym obwodzie.

Sprawdź ustawienia wyświetlania komputera. Upewnij się, że wybrano obsługiwany tryb.

Na ekranie pojawia się komunikat "Check Cable (Sprawdź kabel)".

Upewnij się, że analogowy kabel video jest prawidłowo podłączony do analogowego portu video z tyłu monitora.

Upewnij się, że drugi koniec jest prawidłowo podłączony do złącza VGA komputera.

USUWANIE PRODUKTU

Dyrektywa 2002/96/EC, znana jako Dyrektywa WEEE (Waste Electrical and Electronic Equipment [Zużyte urządzenia elektryczne i elektroniczne]), wymaga, aby zużyte produkty elektryczne i elektroniczne należy usuwać oddzielnie od odpadów domowych w celu promocji ponownego wykorzystania, recyklingu i innych form przywracania oraz w celu zmniejszenia ilości eliminowanych odpadów i redukcji odpadów na wysypiskach śmieci i w spalarniach.

Logo przekreślonego kosza na śmieci ma przypominać, że te przeznaczone do

usunięcia produkty należy sortować oddzielnie. Przepisy te dotyczą wszystkich produktów Packard Bell (komputer, monitor, GPS, odtwarzacz MP3, zewnętrzny dysk twardy) oraz także wszystkie akcesoria, takie jak klawiatura, mysz, głośniki, pilot zdalnego sterowania, itd. Jeśli wymagane jest usunięcie takich produktów należy upewnić się, że zostały właściwie przetworzone poprzez sprawdzenie informacji u władz lokalnych lub poprzez zwrot zużytego sprzętu do sprzedawcy replice czasie jego wymiany. Informacje można uzyskać pod adresem http://www.acer-group.com/public/Sustainability/sustainability01.htm http://www.acer-group.com/public/Sustainability/sustainability04.htm

ZGODNOŚĆ Z CE

Ten produkt z oznaczeniem CE, jest zgodny z:

– Dyrektywa zgodności elektromagnetycznej 2004/108/EC
– Dyrektywa niskonapięciowa 2006/95/EC
– Dyrektywa RoHS 2002/95EC

Dyrektywa 2005/32/EC Parlamentu Europejskiego i Rady Europy, dotycząca wymagań w odniesieniu do konstrukcji przyjaznych dla środowiska naturalnego.

W celu uzyskania specyficznych informacji dotyczących zgodności tego produktu ze standardami Europejskimi nalczy sprawdzić elektroniczną instrukcję użytkownika.

OPAKOWANIE

Opakowanie tego produktu jest zgodne z:

Dyrektywą dotycząca opakowań i odpadów opakowań 94/62/EC

SPECYFIKACJE MONITORA Viseo 160 W

Napięcie wejścia	AC 100-240V,50/60 Hz
Obraz	Widoczny rozmiar 15.6 "(jodzematna)
Wyświetlacz	Aktywna matryca, TFT (tranzystory cienkowartwowe), LCD(wyświetlacz ciekłokrystaliczny)
Maksymalna rozdzielczość	1366x768 przy 60Hz
Sygnał wejścia	Analogowy RGB dodatni 0,7Vp-p, 75 Om, sygnały synchronizacji TTL separate i composite, przez 15-pinowe złącze D-sub
Czas odpowiedzi	8msek.
Zużycie energii	Maksymalnie 25W
Kontrast	500 : 1
Brightness (Jasność)	250 cd/m2
Temperatura działania	5°C~ +35°C
Plug & Play	DDC/CI
Bezpieczeństwo i EMC	Zgodność z : CE/EMC,CB,GOST-R,TCO' 03
