Viseo 160 W - Monitor PACKARD BELL - Manual de utilização gratuito

Tipo de produto	Monitor LCD
Marca	Packard Bell
Modelo	Viseo 160 W
Tamanho da tela	15,6 polegadas (40 cm) de diagonal
Resolução máxima	1366 x 768 a 60 Hz
Tecnologia de exibição	LCD TFT de matriz ativa
Tempo de resposta	8 ms
Taxa de contraste	500:1
Luminosidade	250 cd/m²
Consumo elétrico	25 W máximo
Alimentação	AC 100-240 V, 50/60 Hz
Conector de vídeo	VGA (sub-D 15 pinos)
Sinais de entrada	RGB analógico 0,7 Vp-p, 75 ohms, sincronização TTL
Plug & Play	DDC/CI
Normas de conformidade	CE, EMC, CB, GOST-R, TCO'03
Temperatura de operação	+5°C a +35°C
Funções	Menu OSD, ajuste automático (botão AUTO)
Segurança	Não abrir, proteção contra sobretensões
Reciclagem	Conforme DEEE, não descartar com lixo doméstico

Perguntas frequentes - Viseo 160 W PACKARD BELL

Como conectar o monitor ao meu computador?

Certifique-se de que o computador está desligado. Conecte o cabo VGA (azul) à porta VGA do computador e à parte traseira do monitor. Em seguida, conecte o cabo de alimentação ao monitor e depois a uma tomada. Ligue primeiro o monitor, depois o computador.

O que fazer se a tela permanecer preta enquanto o monitor está ligado?

Verifique se o cabo de vídeo está conectado corretamente. Se o indicador de energia estiver aceso, o computador pode estar em modo de espera. Mova o mouse ou pressione uma tecla. Ajuste o brilho com o botão apropriado.

Como ajustar o brilho ou o contraste?

Use o botão MENU para abrir o OSD. Navegue com os botões < e >, depois pressione MENU para selecionar o parâmetro desejado. Use < e > para ajustar o valor. O botão AUTO otimiza automaticamente a exibição.

Por que a mensagem 'Verificar o cabo' aparece?

Esta mensagem aparece se o cabo VGA estiver mal conectado ou com defeito. Verifique as conexões no computador e no monitor. Certifique-se de que o cabo não está danificado e que o computador está ligado.

Como economizar energia com este monitor?

O monitor entra automaticamente em modo de espera quando o computador está inativo. Você também pode desligar o monitor com o botão de energia. No modo de espera, o consumo é reduzido.

O monitor é compatível com computadores recentes?

Sim, o monitor usa uma conexão VGA padrão. A maioria dos computadores recentes possui uma porta VGA ou um adaptador. A resolução máxima é de 1366 x 768, verifique se seu computador a suporta.

O que fazer se líquido for derramado no monitor?

Desconecte imediatamente o monitor da tomada. Não tente abri-lo. Contate um técnico qualificado. Nunca derrame líquido no aparelho.

Como reciclar este monitor no fim da vida útil?

Não descarte o monitor com o lixo doméstico. De acordo com a diretiva DEEE, leve-o a um ponto de coleta (ecoponto) ou ao seu revendedor ao comprar um novo equipamento.

Posso usar outro cabo de alimentação?

Sim, você pode comprar um cabo de alimentação compatível em uma loja de informática. Certifique-se de que ele suporta a tensão do seu país (100-240 V). Nunca use um cabo danificado.

Onde baixar os drivers para este monitor?

Os drivers geralmente estão incluídos com o computador. Se não estiverem instalados, você pode baixá-los no site da Packard Bell em www.packardbell.com, seção Suporte técnico.

MANUAL DE UTILIZADOR Viseo 160 W PACKARD BELL

Manual De Iniciação Rápida Do Monitor Da Packard Bell ... 33

INFORMACION ADICIONAL

SMALTIMENTO DEL PRODOTTO

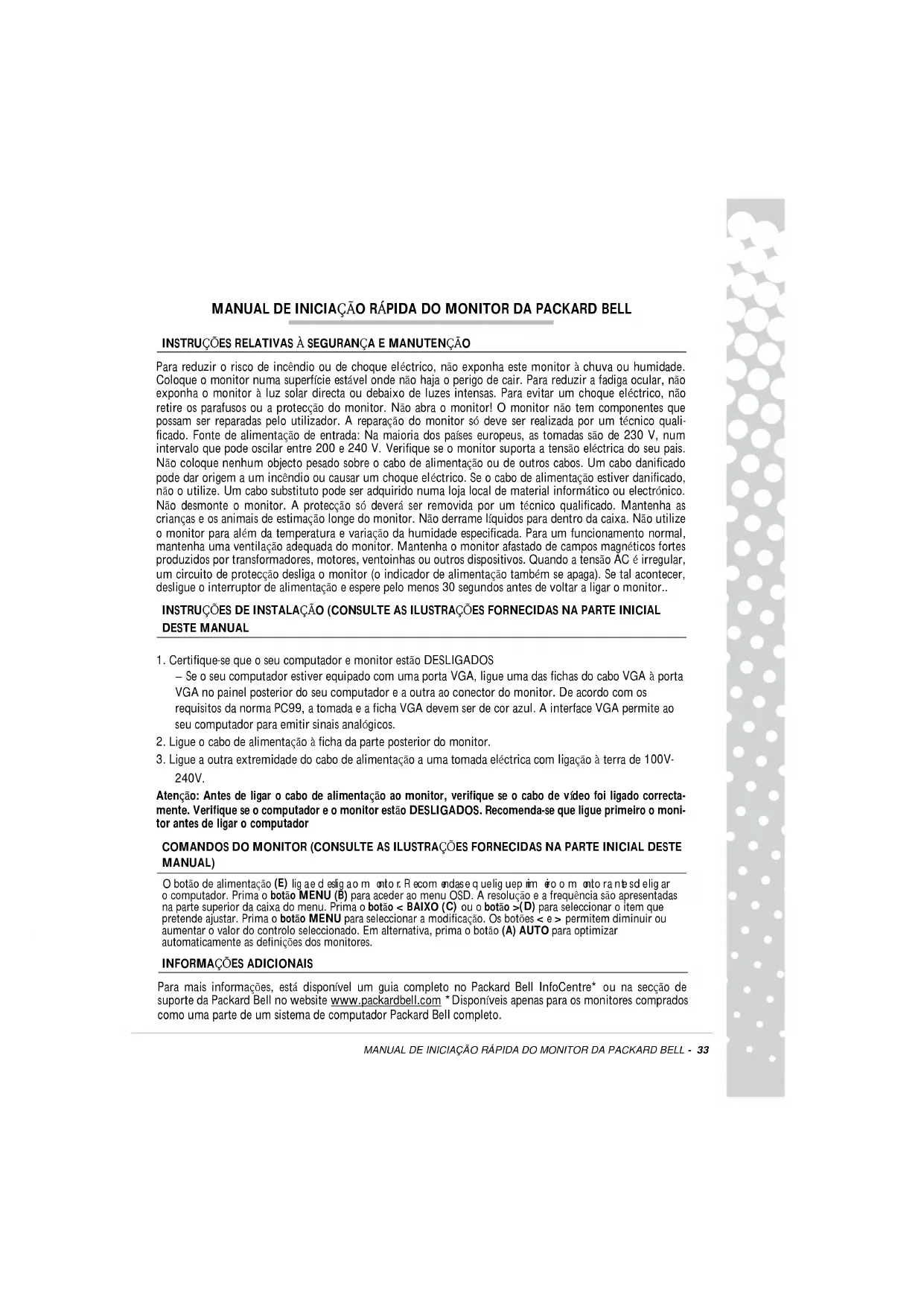

MANUAL DE INICIAÇÃO RÁPIDA DO MONITOR DA PACKARD BELL

INSTRUÇÕES RELATIVAS À SEGURANÇA E MANUTENÇÃO

Para reduzir o risco de incêndio ou de choque eléctrico, não exponha este monitor à chuva ou humidade. Coloque o monitor numa superfície estável onde não haja o perigo de cair. Para reduzir a fadiga ocular, não exponha o monitor à luz solar directa ou debaixo de luzes intensas. Para evitar um choque eléctrico, não retire os parafusos ou a protecção do monitor. Não abra o monitor! O monitor não tem componentes que possam ser reparadas pelo utilizador. A reparação do monitor só deve ser realizada por um técnico qualificado. Fonte de alimentação de entrada: Na maioria dos países europeus, as tomadas são de 230 V, num intervalo que pode oscilar entre 200 e 240 V. Verifique se o monitor suporta a tensão eléctrica do seu país. Não coloque nenhum objecto pesado sobre o cabo de alimentação ou de outros cabos. Um cabo danificado pode dar origem a um incêndio ou causar um choque eléctrico. Se o cabo de alimentação estiver danificado, não o utilize. Um cabo substituto pode ser adquirido numa loja local de material informático ou electrónico. Não desmonte o monitor. A protecção só deverá ser removida por um técnico qualificado. Mantenha as crianças e os animais de estimação longe do monitor. Não derrame líquidos para dentro da caixa. Não utilize o monitor para além da temperatura e variação da humidade especificada. Para um funcionamento normal, mantenha uma ventilação adequada do monitor. Mantenha o monitor afastado de campos magnéticos fortes produzidos por transformadores, motores, ventoinhas ou outros dispositivos. Quando a tensão AC é irregular, um circuito de protecção desliga o monitor (o indicador de alimentação também se apaga). Se tal acontecer, desligue o interruptor de alimentação e espere pelo menos 30 segundos antes de voltar a ligar o monitor..

INSTRUÇÕES DE INSTALAÇÃO (CONSULTE AS ILUSTRAÇÕES FORNECIDAS NA PARTE INICIAL DESTE MANUAL

1. Certifique-se que o seu computador e monitor estão DESLIGADOS

- Se o seu computador estiver equipado com uma porta VGA, ligue uma das fichas do cabo VGA à porta VGA no painel posterior do seu computador e a outra ao conector do monitor. De acordo com os requisitos da norma PC99, a tomada e a ficha VGA devem ser de cor azul. A interface VGA permite ao seu computador para emitir sinais analógicos.

1. Ligue o cabo de alimentação à ficha da parte posterior do monitor.
2. Ligue a outra extremidade do cabo de alimentação a uma tomada eléctrica com ligação à terra de 100V-240V.

Atenção: Antes de ligar o cabo de alimentação ao monitor, verifique se o cabo de vídeo foi ligado correctamente. Verifique se o computador e o monitor estão DESLIGADOS. Recomenda-se que ligue primeiro o monitor antes de ligar o computador

COMANDOS DO MONITOR (CONSULTE AS ILUSTRAÇÕES FORNECIDAS NA PARTE INICIAL DESTE MANUAL)

O botão de alimentação (E) lig a e deslig ao m onto r. Recom endase quelig uep fim éo o m onto rante sd elig ar o computador. Prima o botão MENU (B) para aceder ao menu OSD. A resolução e a frequência são apresentadas na parte superior da caixa do menu. Prima o botão < BAIXO (C) ou o botão >(D) para seleccionar o item que pretende ajustar. Prima o botão MENU para seleccionar a modificação. Os botões < e > permitem diminuir ou aumentar o valor do controlo seleccionado. Em alternativa, prima o botão (A) AUTO para optimizar automaticamente as definições dos monitores.

INFORMAÇÕES ADICIONAIS

Para mais informações, está disponível um guia completo no Packard Bell InfoCentre* ou na secção de suporte da Packard Bell no website www.packardbell.com * Disponíveis apenas para os monitores comprados como uma parte de um sistema de computador Packard Bell completo.

RESOLUÇÃO DE PROBLEMAS

Desligue imediatamente o monitor da tomada e contacte um técnico qualificado nas seguintes condições:

Se o cabo de alimentação ou a ficha estiver danificado

Se foi derramado líquido ou objectos caíram para dentro do monitor

Se o monitor for exposto à chuva ou água

Se o monitor cair ou a caixa estiver danificada

Antes de contactar um fornecedor de serviços autorizado da Packard Bell, verifique os seguintes itens:

O monitor não apresenta imagem e o indicador de alimentação está apagado.

Verifique se o cabo de alimentação AC está ligado correctamente em ambas as extremidades e se o interruptor de alimentação foi premido.

Verifique se o cabo de sinal está ligado correctamente no computador e se o cabo não está danificado.

O monitor não apresenta imagem e o indicador de alimentação está aceso.

O computador poderá estar no modo de poupança de energia. Este é um estado temporário no qual o computador e o monitor reduzem o consumo de energia. Tente mover o rato ou prima a tecla de espaço existente no teclado e espere alguns segundos.

Também é possível que a luminosidade do monitor tenha sido definida para valores demasiado altos ou demasiado baixos. Utilize o botão da luminosidade localizado na parte debaixo do ecrã para ajustar a luminosidade.

Verifique se está a utilizar um modo de visualização que é suportado pelo monitor LCD.

Desligue o monitor e torne-o a ligar para ver se esta operação resolve o problema.

A imagem está instável

Isole e elimine as fontes próximas de campos eléctricos ou magnéticos.

Defina o computador para um modo de vídeo suportado. Para mais informações, consulte a documentação incluída no CD fornecido.

Tente ligar o monitor a uma outra tomada com terra, de preferência num circuito diferente.

Verifique as definições de visualização do computador. Verifique se um modo suportado está seleccionado.

Aparece a mensagem "Check Cable" no ecrã.

Verifique se o cabo de vídeo analógico está ligado correctamente na porta de vídeo analógico localizada na parte de trás do monitor.

Verifique se a ficha da outra extremidade do cabo de vídeo analógico está ligada correctamente no conector VGA do computador.

ELIMINAÇÃO DO PRODUTO

A directiva 2002/96/CE, conhecida como directiva de resíduos de equipamentos eléctricos e electrónicos (REEE), exige que os produtos electrónicos e eléctricos usados sejam eliminados em separado dos resíduos domésticos para promover a reutilização, reciclagem e outras formas de recuperação e reduzir a quantidade de resíduos a eliminar, tendo em vista a redução de aterros sanitários e incineração. O símbolo do balde do lixo riscado destina-se a lembrá-lo que estes produtos devem ser eliminados em separado. Estes regulamentos aplicam-se a todos os

produtos Packard Bell (computador, monitor, GPS, leitor de MP3, unidade de disco rígido externa) e a todos os acessórios, como teclados, ratos, colunas, telecomandos, etc. Quando eliminar este tipo de produtos, consulte a autoridade local ou devolva o equipamento usado ao seu revendedor, caso o vá substituir, de modo a se certificar de que é correctamente reciclado. Para mais informações, visite

Este produto com a marca CE está em conformidade com:

– Directiva sobre Compatibilidade Electromagnética 2004/108/CE
– Directiva de Baixa Tensão 2006/95/CE
- Directiva RoHS 2002/ 95/ CE

Directiva 2005/32/CE do Parlamento Europeu e do Conselho relativa aos requisitos de concepção ecológica. Para informações específicas sobre as Normas Europeias com as quais este produto está em conformidade consulte o manual de utilizador electrónico.

EMBALAGEM

A embalagem, deste produto está em conformidade com a:

- - Directiva (94/ 62/ CE) sobre embalagem e resíduos de embalagem

Viseo 160 W ESPECIFICAÇÕES DO MONITOR

Tenso de entrada	AC 100-240V,50/60 Hz
Imagem	15.6(40cm)visveis (diagonal)
Ecr	Matriz activa, TFT (Thin Film Transistor), LCD (Liquid Crystal Display)
Resoluo mxima	1366x768 a 60 Hz
Sinal de entrada	Analgico RGB positivo 0,7 Vp-p, 75 Ohm,sinais de sincronizao separados e de nvel TTLatravs de conector D-Sub de 15 pinos
Tempo de resposta	8 mseg
Consumo de energia	Mximo 25 W
Contraste	500 : 1
Brilho	250 cd/m2
Temperatura de funcionamento	5°C~ +35°C
Plug & play	DDC/CI
Segurana e compatibilidade electromagnética	Compativel com: CE/EMC,CB,GOST-R,TCO' 03
