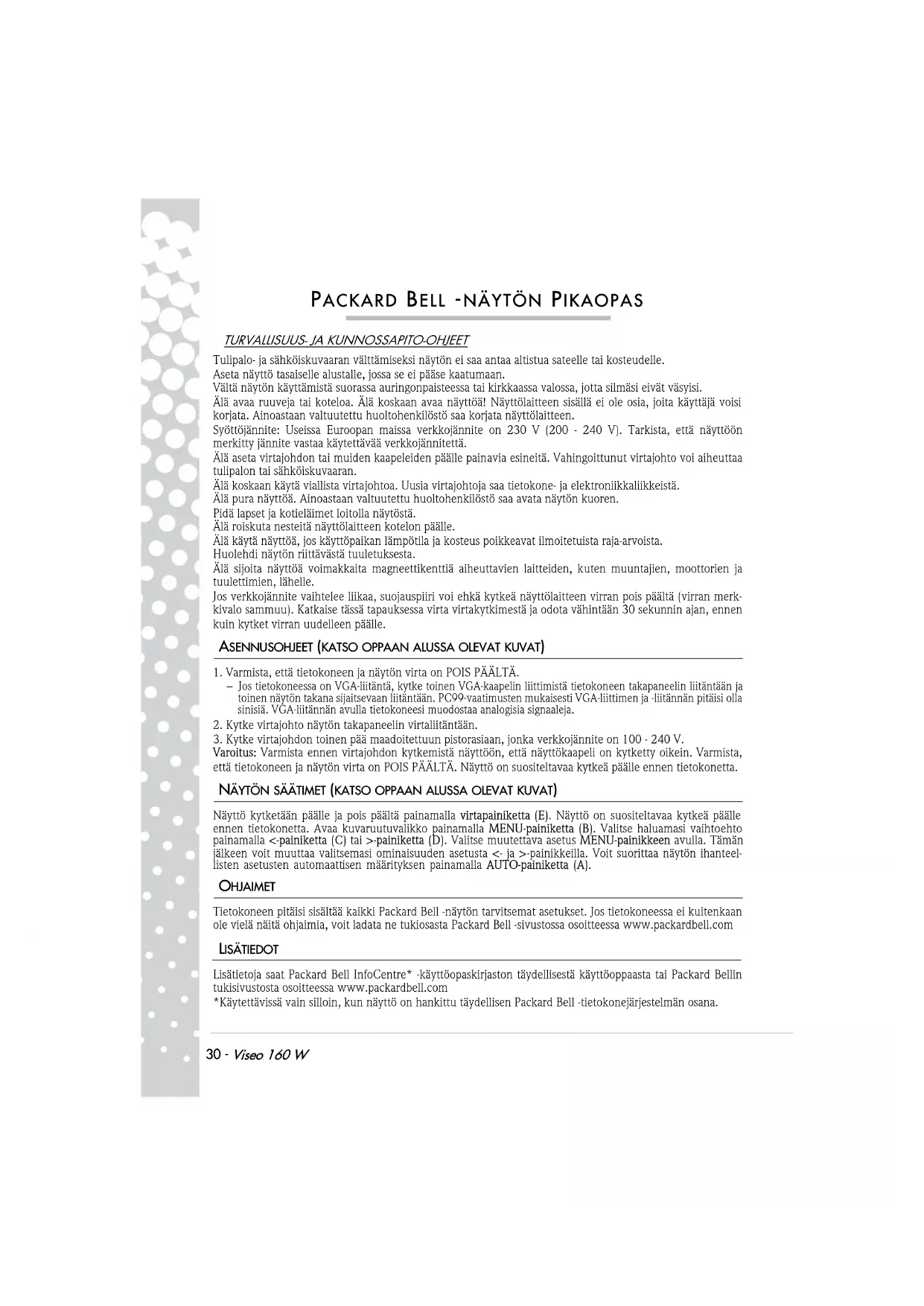

KÄYTTÖOHJE Viseo 160 W PACKARD BELL

TURVALLISUUS- JA KUNNOSSAPITO-OHJEET

Tulipalo- ja sähköiskuvaaran välttämiseksi näytön ei saa antaa altistua sateelle tai kosteudelle. Aseta näyttö tasaiselle alustalle, jossa se ei pääse kaatumaan. Vältä näytön käyttämistä suorassa auringonpaisteessa tai kirkkaassa valossa, jotta silmäsi eivät väsyisi. Älä avaa ruuveja tai koteloa. Älä koskaan avaa näyttöä! Näyttölaitteen sisällä ei ole osia, joita käyttäjä voisi korjata. Ainoastaan valtuutettu huoltohenkilöstö saa korjata näyttölaitteen. Syöttöjännite: Useissa Euroopan maissa verkkojännite on 230 V (200 - 240 V). Tarkista, että näyttöön merkitty jännite vastaa käytettävää verkkojännitettä. Älä aseta virtajohdon tai muiden kaapeleiden päälle painavia esineitä. Vahingoittunut virtajohto voi aiheuttaa tulipalon tai sähköiskuvaaran. Älä koskaan käytä viallista virtajohtoa. Uusia virtajohtoja saa tietokone- ja elektroniikkaliikkeistä. Älä pura näyttöä. Ainoastaan valtuutettu huoltohenkilöstö saa avata näytön kuoren.Pidä lapset ja kotieläimet loitolla näytöstä.Älä roiskuta nesteitä näyttölaitteen kotelon päälle.Älä käytä näyttöä, jos käyttöpaikan lämpötila ja kosteus poikkeavat ilmoitetuista raja-arvoista.Huolehdi näytön riittävästä tuuletuksesta. Älä sijoita näyttöä voimakkaita magneettikenttiä aiheuttavien laitteiden, kuten muuntajien, moottorien ja tuulettimien, lähelle. Jos verkkojännite vaihtelee liikaa, suojauspiiri voi ehkä kytkeä näyttölaitteen virran pois päältä (virran merk- kivalo sammuu). Katkaise tässä tapauksessa virta virtakytkimestä ja odota vähintään 30 sekunnin ajan, ennen kuin kytket virran uudelleen päälle. ASENNUSOHJEET (KATSO OPPAAN ALUSSA OLEVAT KUVAT)

1. Varmista, että tietokoneen ja näytön virta on POIS PÄÄLTÄ.

− Jos tietokoneessa on VGA-liitäntä, kytke toinen VGA-kaapelin liittimistä tietokoneen takapaneelin liitäntään ja toinen näytön takana sijaitsevaan liitäntään. PC99-vaatimusten mukaisesti VGA-liittimen ja -liitännän pitäisi olla sinisiä. VGA-liitännän avulla tietokoneesi muodostaa analogisia signaaleja.2. Kytke virtajohto näytön takapaneelin virtaliitäntään.3. Kytke virtajohdon toinen pää maadoitettuun pistorasiaan, jonka verkkojännite on 100 - 240 V. Varoitus: Varmista ennen virtajohdon kytkemistä näyttöön, että näyttökaapeli on kytketty oikein. Varmista, että tietokoneen ja näytön virta on POIS PÄÄLTÄ. Näyttö on suositeltavaa kytkeä päälle ennen tietokonetta. NÄYTÖN SÄÄTIMET (KATSO OPPAAN ALUSSA OLEVAT KUVAT) ennen tietokonetta. Avaa kuvaruutuvalikko painamalla MENU-painiketta (B). Valitse haluamasi vaihtoehto jälkeen voit muuttaa valitsemasi ominaisuuden asetusta <- ja >-painikkeilla. Voit suorittaa näytön ihanteel- listen asetusten automaattisen määrityksen painamalla AUTO-painiketta (A). OHJAIMET Tietokoneen pitäisi sisältää kaikki Packard Bell -näytön tarvitsemat asetukset. Jos tietokoneessa ei kuitenkaan ole vielä näitä ohjaimia, voit ladata ne tukiosasta Packard Bell -sivustossa osoitteessa www.packardbell.com LISÄTIEDOT Lisätietoja saat Packard Bell InfoCentre* -käyttöopaskirjaston täydellisestä käyttöoppaasta tai Packard Bellin tukisivustosta osoitteessa www.packardbell.com *Käytettävissä vain silloin, kun näyttö on hankittu täydellisen Packard Bell -tietokonejärjestelmän osana.

Viseo 160 W Näyttö kytketään päälle ja pois päältä painamalla virtapainiketta (E). Näyttö on suositeltavaa kytkeä päälle painamalla <-painiketta (C) tai >-painiketta (D). Valitse muutettava asetus MENU-painikkeen avulla. TämänPackard Bell -näytön Pikaopas -

VIANMÄÄRITYS Irrota välittömästi näytön virtajohto pistorasiasta ja toimita näyttö korjattavaksi valtuutettuun huoltoliik- keeseen, jos havaitset jonkin seuraavista seikoista: Virtajohto tai pistoke on vahingoittunut. Näytön sisälle on kaatunut nestettä tai pudonnut vieraita esineitä. Näyttö on kastunut. Näyttö on pudonnut tai sen kotelo on vahingoittunut. Ennen kuin otat yhteyttä valtuutettuun Packard Bell -huoltoliikkeeseen, tarkista seuraavat kohdat: Näyttöön ei tule kuvaa eikä virran merkkivalo pala Tarkista, että virtajohto on paikallaan ja että virta on kytketty päälle virtakytkimestä. Tarkista, että signaalikaapeli on kytketty oikein tietokoneeseen ja että kaapeli on ehjä. Näyttöön ei tule kuvaa ja virran merkkivalo palaa Tietokone saattaa olla virrankatkaisu- tai lepotilassa. Kyseessä on tilapäinen tila, jonka avulla vähennetään tietokoneen ja näytön virrankulutusta. Liikuta hieman hiirtä tai paina näppäimistön välinäppäintä ja odota muutaman sekunnin ajan. On myös mahdollista, että näytön Kirkkaus-asetus on asetettu liian suureksi tai pieneksi. Säädä näytön kirkkautta sen alaosassa olevalla kirkkaussäätimellä. Tarkista, että käyttämäsi näyttötila on yhteensopiva näytön kanssa. Tarkista poistuuko ongelma kytkemällä näyttö pois päältä ja uudelleen päälle. Varmista, että tietokone on kytketty päälle. Näytön kuva on epävakaa: Poista voimakkaita magneetti- ja sähkökenttiä aiheuttavat laitteet näytön läheisyydestä. Määritä tietokoneen näyttötilaksi näytön tukema tila. Lisätietoja on näytön mukana toimitetulla CD-levyllä olevassa oppaassa. Kokeile kytkeä näyttö toiseen maadoitettuun pistorasiaan, joka kuuluu eri virtapiiriin. Tarkista tietokoneen näyttöasetukset. Varmista, että käyttöön on valittu yhteensopiva tila. Näyttöön tulee Check Cable (Tarkista kaapeli) -sanoma. Varmista, että analoginen näyttökaapeli on kytketty oikein näytön takapaneelin analogiseen näyttöliitäntään. Varmista, että kaapelin toinen pää on kytketty oikein tietokoneen VGA-liitäntään.

KÄYTETYN TUOTTEEN HÄVITTÄMINEN

Sähkö- ja elektroniikkalaiteromua koskeva WEEE-direktiivi 2002/96/EY edellyttää käytettyjen sähkö- ja elektroniikkalaitteiden hävittämistä erikseen tavallisesta kotitalousjätteestä. Tämän tarkoituksena on edistää uudelleenkäyttöä, kierrätystä ja muuta uusiokäyttöä sekä vähentää kaatopaikkajätteen ja polttojätteen määrää. Tuotteissa oleva yliviivattua roska-astiaa esittävä merkki muistuttaa, että nämä tuotteet pitää lajitella erikseen hävittämistä varten. Nämä säännöt koskevat kaikkia Packard Bell -tuotteita (tietokonetta, näyttöä, GPS-laitetta, MP3-soitinta, ulkoista kiintolevyasemaa) sekä myös lisävar- usteita, kuten näppäimistöä, hiirtä, kaiuttimia, kauko-ohjainta jne. Kun olet hävittämässä tällaisia tuotteita, kysy yksityiskohtaisia tietoja niiden kierrättämisestä paikallisilta jätehuoltoviranomaisilta tai palauta laitteisto sen myyneeseen liikkeeseen uuden laitteiston hankkimisen yhteydessä. Lisätietoja on osoit- teessa http://www.acer-group.com/public/Sustainability/sustainability01.htm http://www.acer-group.com/public/Sustainability/sustainability04.htmCE-VAATIMUSTENMUKAISUUS Tämä CE-merkitty tuote täyttää seuraavat määräykset: − Direktiivi 2004/108/EY sähkömagneettisesta yhteensopivuudesta− Pienjännitedirektiivi 2006/95/EY Sähköisessä käyttöoppaassa on yksityiskohtaisia tietoja eurooppalaisista standardeista, joiden vaatimukset tämä tuote täyttää.PAKKAUS Tämän tuotteen pakkaus täyttää seuraavat määräykset: − Pakkaus- ja pakkausjätedirektiivi 94/62/EYTulojänniteKuva-alaNäyttöMaksimiresoluutio TulosignaaliAnaoginen RGB, positiivinen 0,7 Vp-p, 75 Ohm, TTL-tason synkronointisignaalit erillinen ja komposiitti, 15-pinnisellä D-sub-liittimellä Virrankulutus KontrastiKirkkausKäyttölämpötila 5°C~ +35°CPlug & PlayTurvallisuus ja elektromagneet-tinen yhteensopivuus1366x768 60 250 cd/m²

Viseo 160 W Viseo 160 W -NÄYTÖN TEKNISET TIEDOT 15.6(40cm) tuumaa näkyvissä (halkaisija)Maksimi 25W500 : 1Täyttää: DDC/CIVasteaika 8 msAC 100-240V,50/60 Hz CE/EMC,CB,GOST-R,TCO' 03 Euroopan parlamentin ja neuvoston direktiivin 2005/32/EY ekologista suunnittelua koskevien vaatimusten.
