KÄYTTÖOHJE Maestro 242DX PACKARD BELL

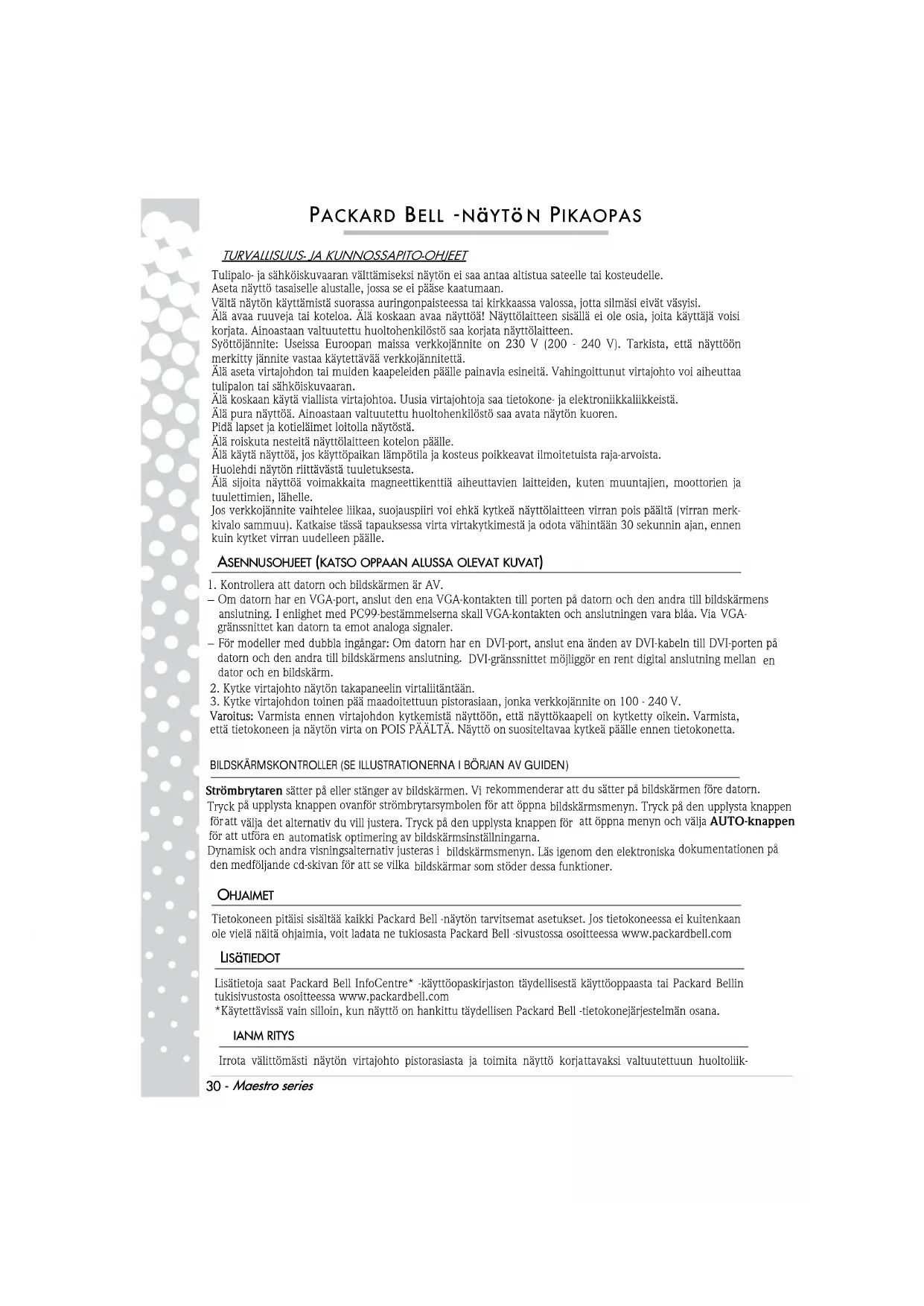

Packard Bell -näytön Pikaopas....30

1. Varmista, että tietokoneen ja näytön virta on pois päältä.

– Jos tietokoneessasi on VGA-portti, kytke VGA-johdon toinen pää tietokoneen takapaneelin VGA-porttiin ja toinen pää näytön liitäntään. PC99-vaatimusten mukaisesti VGA-liittimien ja-liitäntöjen tulisi olla sinisiä. VGA-käyttöliittymän kautta tietokone voi lähettää analogisia signaaleja.

– Kaksoislähtömallit: – Jos tietokoneessasi on DVI-portti, kytke DVI-johdon toinen pää tietokoneen takapaneelin DVI-porttiin ja toinen pää näytön liitäntään. DVI-käyttöliittymän kautta voi luoda täysin digitaalisen liitännän tietokoneen ja näytön välille.

Voit kytkeä näytön päälle ja pois virtapainikkeesta. Suosittelemme, että kytket näytön päälle ennen tietokoneen kytkemistä päälle. Voit käyttää ruutuvalikkoa painamalla valaistua painiketta virtakuvakkeen päältä. Valitse valais tulla painikkeella kohta, jota haluat säätää. Voit tuoda valikon näkyviin painamalla valaistua painiketta ja suorittaa näytön automaattisen optimoinnin painamalla AUTO-painiketta.

Dynamiikkaa ja muita katseluasetuksia voi säätää ruutuvalikosta niillä näytöillä, jotka tukevat näitä toimintoja, katso lisätietoja mukana tulevan CD-levyn sähköisistä ohjeista.

DRIVERE

Tulipalo- ja sähköiskuvaaran välttämiseksi näytön ei saa antaa altistua sateelle tai kosteudelle.

Aseta näyttö tasaiselle alustalle, jossa se ei pääse kaatumaan.

Vältä näytön käyttämistä suorassa auringonpaisteessa tai kirkkaassa valossa, jotta silmäsi eivät väsyisi.

Älä avaa ruuveja tai koteloa. Älä koskaan avaa näyttöä! Näyttölaitteen sisällä ei ole osia, joita käyttäjä voisi korjata. Ainoastaan valtuutettu huoltohenkilöstö saa korjata näyttölaitteen.

Syöttöjännite: Useissa Euroopan maissa verkkojännite on 230 V (200 - 240 V). Tarkista, että näyttöön merkitty jännite vastaa käytettävää verkkojännitettä.

Älä aseta virtajohdon tai muiden kaapeleiden päälle painavia esineitä. Vahingoittunut virtajohto voi aiheuttaa tulipalon tai sähköiskuvaaran.

Älä koskaan käytä viallista virtajohtoa. Uusia virtajohtoja saa tietokone- ja elektroniikkaliikkeistä.

Älä pura näyttöä. Ainoastaan valtuutettu huoltohenkilöstö saa avata näytön kuoren.

Pidä lapset ja kotieläimet loitolla näytöstä.

Älä roiskuta nesteitä näyttölaitteen kotelon päälle.

Älä käytä näyttöä, jos käyttöpaikan lämpötila ja kosteus poikkeavat ilmoitetuista raja-arvoista.

Huolehdi näytön riittävästä tuuletuksesta.

Älä sijoita näyttöä voimakkaita magneettikenttiä aiheuttavien laitteiden, kuten muuntajien, moottorien ja tuulettimien, lähelle.

Jos verkkojännite vaihtelee liikaa, suojauspiiri voi ehkä kytkëä näyttölaitteen virran pois päältä (virran merkkivalo sammuu). Katkaise tässä tapauksessa virta virtakytkimestä ja odota vähintään 30 sekunnin ajan, ennen kuin kytket virran uudelleen päälle.

ASENNUSOHJEET (KATSO OPPAAN ALUSSA OLEVAT KUVAT)

1. Kytke virtajohto näytön takapaneelin virtaliitäntään.

2. Kytke virtajohdon toinen pää maadoitettuun pistorasiaan, jonka verkkojännite on 100 - 240 V.

Varoitus: Varmista ennen virtajohdon kytkemistä näyttöön, että näyttökaapeli on kytketty oikein. Varmista, että tietokoneen ja näytön virta on POIS PÄÄLTÄ. Näyttö on suositeltavaa kytkeä päälle ennen tietokonetta.

BILDSKÄRMSKONTROLLER (SE ILLUSTRATIONERNA I BÖRJAN AV GUIDEN)

Tietokoneen pitäisi sisältää kaikki Packard Bell -näytön tarvitsemat asetukset. Jos tietokoneessa ei kuitenkaan ole vielä näitä ohjaimia, voit ladata ne tukiosasta Packard Bell -sivustossa osoitteessa www.packardbell.com

LISÄTIEDOT

Lisätietoja saat Packard Bell InfoCentre* -käyttöopaskirjaston täydellisestä käyttöoppaasta tai Packard Bellin tukisivustosta osoitteessa www.packardbell.com

*Käytettävissä vain silloin, kun näyttö on hankittu täydellisen Packard Bell -tietokonejärjestelmän osana.

IANM RITYS

Irrota välittömästi näytön virtajohto pistorasiasta ja toimita näyttö korjattavaksi valtuutettuun huoltollik-

Irrota välittömästi näytön virtajohto pistoraslasta ja toimita näyttö korjattavaksi valtuutettuun huoltollikkeeseen, jos havaitset jonkin seuraavista seikoista:

Virtajohto tai pistoke on vahingoittunut.

Näytön sisälle on kaatunut nestettä tai pudonnut vieraita esineitä.

Näyttö on kastunut.

Näyttö on pudonnut tai sen kotelo on vahingoittunut.

Ennen kuin otat yhteyttä valtuutettuun Packard Bell -huoltoliikkeeseen, tarkista seuraavat kohdat:

Näyttöön ei tule kuvaa eikä virran merkkivalo pala

Tarkista, että virtajohto on paikallaan ja että virta on kytketty päälle virtakytkimestä.

Tarkista, että signaalikaapeli on kytketty oikein tietokoneeseen ja että kaapeli on ehjä.

Näyttöön ei tule kuvaa ja virran merkkivalo palaa

Tietokone saattaa olla virrankatkaisu- tai lepotilassa. Kyseessä on tilapäinen tila, jonka avulla vähennetään tietokoneen ja näytön virrankulutusta. Liikuta hieman hiirtä tai paina näppäimistön välinäppäintä ja odota muutaman sekunnin ajan.

On myös mahdollista, että näytön Kirkkaus-asetus on asetettu liian suureksi tai pieneksi. Säädä näytön kirkkautta sen alaosassa olevalla kirkkaussäätimellä.

Tarkista, että käyttämäsi näyttötila on yhteensopiva näytön kanssa.

Tarkista poistuuko ongelma kytkemällä näyttö pois päältä ja uudelleen päälle.

Varmista, että tietokone on kytketty päälle.

Näytön kuva on epävakaa:

Poista voimakkaita magneetti- ja sähkökenttiä aiheuttavat laitteet näytön läheisyydestä.

Määritä tietokoneen näyttötilaksi näytön tukema tila. Lisätietoja on näytön mukana toimitetulla CD-levyllä olevassa oppaassa.

Kokeile kytkeä näyttö toiseen maadoitettuun pistorasiaan, joka kuuluu eri virtapiiriin.

Tarkista tietokoneen näyttöasetukset. Varmista, että käyttöön on valittu yhteensopiva tila.

Näyttöön tulee Check Cable (Tarkista kaapeli) -sanoma.

Varmista, että analoginen näyttökaapeli on kytketty oikein näytön takapaneelin analogiseen näyttöliitäntään.

Varmista, että kaapelin toinen pää on kytketty oikein tietokoneen VGA-liitäntään.

KäYTETYN TUOTTEEN HÄVITTÄMINEN

Sähkö- ja elektroniikkalaiteromua koskeva WEEE-direktiivi 2002/96/EY edellyttää käytettyjen sähkö- ja elektroniikkalaitteiden hävittämistä erikseen tavallisesta kotitalousjätteestä. Tämän tarkoituksena on edistää uudelleenkäyttöä, kierrätystä ja muuta uusiokäyttöä sekä vähentää kaatopaikkajätteen ja polttojätteen määrää.

Tuotteissa oleva ylivivattua roska-astiaa esittävä merkki muistuttaa, että nämä tuotteet pitää lajitella erikseen hävittämistä varten. Nämä säännöt koskevat kaikkia Packard Bell -tuotteita (tietokonetta, näyttöä, GPS-laitetta, MP3-soitinta, ulkoista kiintolevyasemaa) sekä myös lisävarusteita, kuten näppäimistöä, hiirtä, kaiuttimia, kauko-ohjainta jne. Kun olet hävittämässä

tällaisia tuotteita, kysy yksityiskohtaisia tietoja niiden kierrättämisestä paikallisilta jätehuoltoviranomaisilta tai palauta laitteisto sen myyneeseen liikkeeseen uuden laitteiston hankkimisen yhteydessä. Lisätietoja on osoitteessa http://www.acer-group.com/public/Sustainability/sustainability01.htm

Tämä CE-merkitty tuote täyttää seuraavat määräykset:

– Direktiivi 2004/108/EY sähkömagneettisesta yhteensopivuudesta
– Pienjännitedirektiivi 2006/95/EY
- Direktiivin ROHS 2002/95/EY

Euroopan parlamentin ja neuvoston direktiivin 2005/32/EY ekologista suunnittelua koskevien vaatimusten. Sähköisessä käyttöoppaassa on yksityiskohtaisia tietoja eurooppalaisista standardeista, joiden vaatimukset tämä tuote täyttää.

PAKKAUS

Tämän tuotteen pakkaus täyttää seuraavat määräykset:

- Pakkaus- ja pakkausjätedirektiivi 94/62/EY

Maestro 222DX-NÄYTÖN TEKNISET TIEDOT

Tulojännite	AC 100-240V,50/60 Hz
Kuva-ala	21.5 (55cm)tuumaa näkyvissä (halkaisija)
Näyttö	Aktiivimatriisi, TFT (Thin Film Transistor), LCD (Liquid Crystal Display)
Maksimiresoluutio	1920x1080 60 Hz
Tulosignaali	Anaoginen RGB, positiivinen 0,7 Vp-p, 75 Ohm, TTL-tason synkronointisignaalit erillinen ja komposiitti,15-pinnisellä D-sub-liittimellä• Digitaalinen (DVI): 24-nastainen DVI, jossa on HDCP-tuki(valinnainen)• Audiotuloportti• USB 2.0 -B-tyyppi (tulo)(valinnainen)• USB 2.0 -A-tyyppi (lähtö x 3)(valinnainen)
Vasteaika	2 ms (harmaasta harmaasccen)
Virrankulutus	Tavallinen käyttö: < 70 W Lepotila: <2 PoW< 1 W
Kontrasti	1000 : 1
DCR	50000:1 (dynaaminen)
Kirkkaus	300 cd/m2
Plug & Play	DDC1/2B (Display Data Channel 1/2B) -protokollan mukaan
Turvallisuus ja elektromagneet-tinen yhteensopivuus	Täyttää: CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost

Maestro 242DX-NÄYTÖN TEKNISET TIEDOT

Tulojännite	AC 100-240V,50/60 Hz
Kuva-ala	23.6(60cm) tuumaa näkyvissä (halkaisija)
Näyttö	Aktiivimatriisi, TFT (Thin Film Transistor), LCD (Liquid Crystal Display)
Maksimiresoluutio	1920x1080 60 Hz
Tulosignaali	Anaoginen RGB, positiivinen 0,7 Vp-p, 75 Ohm, TTL-tason synkronointisignaalit erillinen ja komposiitti,15-pinnisellä D-sub-liittimellä• Digitaalinen (DVI): 24-nastainen DVI, jossa on HDCP-tuki(valinnainen)• Audiotuloportti• USB 2.0 -B-tyyppi (tulo)(valinnainen)• USB 2.0 -A-tyyppi (lähtö x 4)(valinnainen)
Vasteaika	2 ms (harmaasta harmaaseen)
Virrankulutus	Tavallinen käyttö: < 70 W Lepotila: <2 PWs: < 1 W
Kontrasti	1000 : 1
DCR	80000:1 (dynaaminen)
Kirkkaus	300 cd/m2
Plug & Play	DDC1/2B (Display Data Channel 1/2B) -protokollan mukaan
Turvallisuus ja elektromagneet-tinen yhteensopivuus		Täyttää: CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost
