Maestro 242DX - Monitor PACKARD BELL - Ingyenes használati útmutató

Termék típusa	LCD monitor
Márka	Packard Bell
Modell	Maestro 242DX
Képernyő mérete	23,6 hüvelyk (60 cm) átlósan
Képernyő típusa	Aktív mátrix TFT LCD
Maximális felbontás	1920 x 1080 60 Hz-en
Válaszidő	2 ms (szürke-szürke)
Fényerő	300 cd/m²
Statikus kontraszt	1000:1
Dinamikus kontraszt (DCR)	80000:1
Elektromos fogyasztás (normál)	< 70 W
Elektromos fogyasztás (készenlét)	< 2 W
Elektromos fogyasztás (kikapcsolva)	< 1 W
Bemeneti feszültség	AC 100-240 V, 50/60 Hz
Videó csatlakozók	VGA (15 tűs D-sub), DVI (24 tűs HDCP-vel, opcionális)
Plug & Play	DDC1/2B
Megfelelőségi szabványok	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa. Kerülje a súrolószereket vagy oldószereket.
Biztonság	Ne tegye ki nedvességnek vagy esőnek. Ne nyissa ki a fedelet (nincsenek felhasználó által cserélhető alkatrészek). Stabil, szellőző felületen használja.
Javíthatóság	Csak szakképzett technikus végezhet beavatkozást. Ne távolítsa el a fedelet.

Gyakran ismételt kérdések - Maestro 242DX PACKARD BELL

Hogyan csatlakoztassam a monitort a számítógépemhez?

Győződjön meg, hogy a számítógép és a monitor ki van kapcsolva. Csatlakoztassa a VGA-kábelt (vagy DVI-t, ha elérhető) a számítógép és a monitor hátuljához. Dugja be a tápkábelt a hálózati aljzatba. Először kapcsolja be a monitort, majd a számítógépet.

Mi a maximális támogatott felbontás?

A maximális felbontás 1920 x 1080 60 Hz-en. Állítsa be számítógépét erre a felbontásra az optimális megjelenítés érdekében.

A képernyő fekete marad, mit tegyek?

Ellenőrizze, hogy a tápkábel be van dugva és a bekapcsológomb világít. Győződjön meg, hogy a videokábel megfelelően csatlakozik. Ha a bekapcsolás jelzőfény világít, számítógépe alvó üzemmódban lehet: mozgassa az egeret, vagy nyomjon meg egy billentyűt.

Hogyan tisztítsam a képernyőt?

Használjon puha, száraz ruhát. Soha ne használjon vegyszereket, alkoholt vagy súrolószereket. Kerülje a folyadék kiöntését a házra.

A monitor villog vagy a kép instabil.

Távolítsa el a mágneses mező forrásait (transzformátorok, motorok). Állítsa a számítógépet kompatibilis videó módra (1920x1080). Próbáljon ki egy másik elektromos aljzatot egy másik áramkörön. Használja az AUTO gombot az OSD menüben az automatikus beállításhoz.

Hogyan állítsam be a fényerőt és a kontrasztot?

Nyomja meg az előlapi panel fényes gombját az OSD menü eléréséhez. Navigáljon a fényerő és kontraszt opciókhoz, majd állítsa be az értékeket preferenciája szerint.

Milyen videokábeleket használhatok?

A monitor kompatibilis a VGA-val (tartozék analóg kábel). Elfogadhat DVI-kábelt is (opcionális) digitális csatlakozáshoz. Győződjön meg, hogy jó állapotú kábeleket használ.

Magas a készenléti fogyasztás?

Nem, a készenléti fogyasztás kevesebb, mint 2 W, kikapcsolt állapotban pedig kevesebb, mint 1 W. Ez megfelel az energiatakarékossági szabványoknak.

Hogyan újrahasznosítsam a monitort az élettartam végén?

Ne dobja a monitort a háztartási hulladékba. A WEEE-irányelv szerint vigye el egy gyűjtőhelyre vagy a viszonteladóhoz, amikor új berendezést vásárol.

Megjavíthatom a monitort magam?

Nem, a monitor belsejében végzett bármilyen beavatkozás veszélyes és érvényteleníti a garanciát. Csak szakképzett technikus nyithatja ki a fedelet. Probléma esetén lépjen kapcsolatba a Packard Bell támogatással.

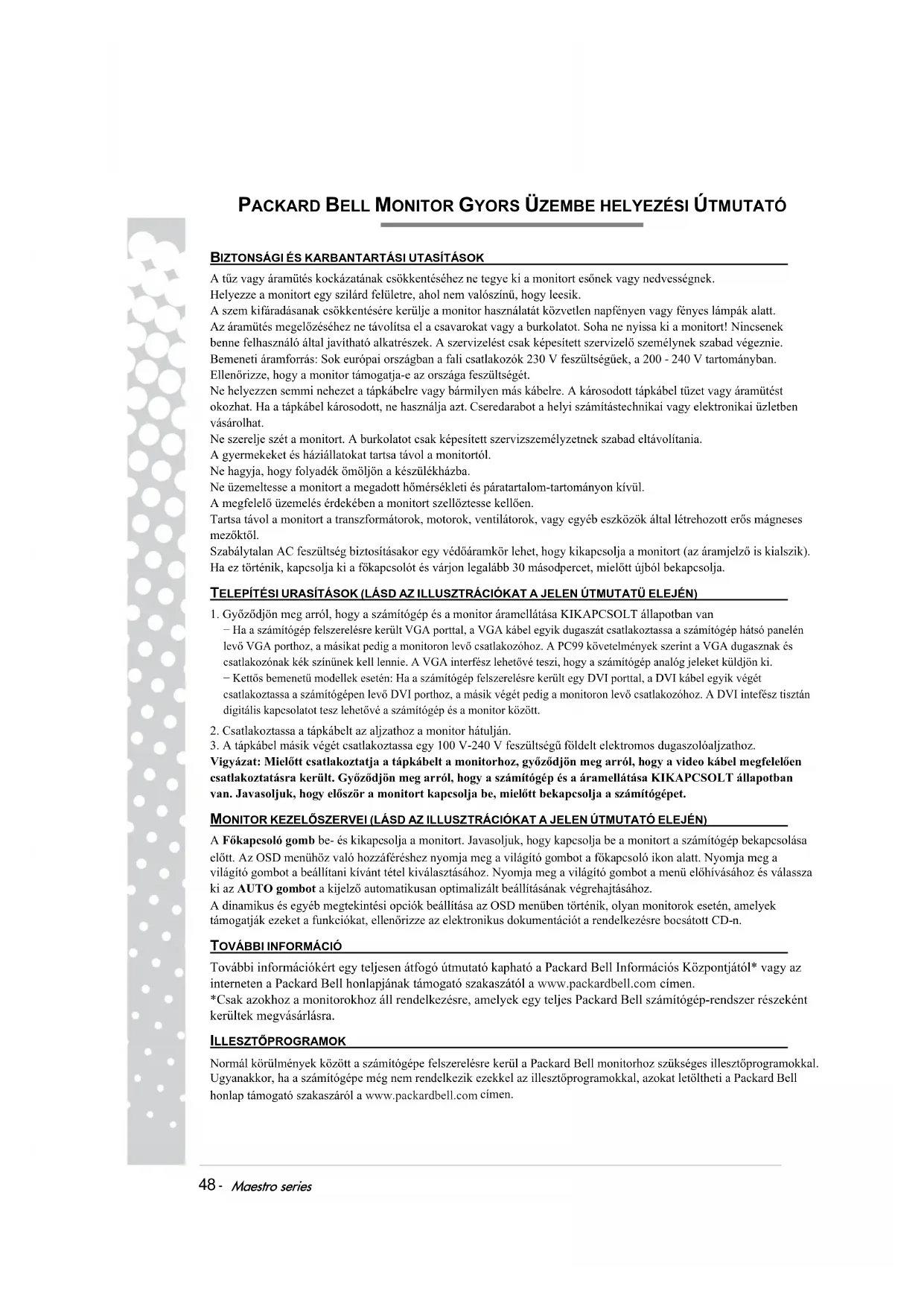

HASZNÁLATI ÚTMUTATÓ Maestro 242DX PACKARD BELL

BIZTONSÁGI ÉS KARBANTARTÁSI UTASÍTÁSOK

A tüz vagy áramütés kockázatának csökkentéséhez ne tegye ki a monitort esőnek vagy nedvességnek.

Helyezze a monitort egy szilárd felületre, ahol nem valószínű, hogy leesik.

A szem kifáradásanak csökkentésére kerülje a monitor használatát közvetlen napfényen vagy fényes lámpák alatt.

Az áramütés megelőzéséhez ne távolítsa el a csavarokat vagy a burkolatot. Soha ne nyissa ki a monitort! Nincsenek benne felhasználó által javítható alkatrészek. A szervizelést csak képesített szervizelő személynek szabad végeznie.

Bemeneti áramforrás: Sok európai országban a fali csatlakozók 230 V feszültségűek, a 200 - 240 V tartományban.

Ellenőrizze, hogy a monitor támogatja-e az országa feszültségét.

Ne helyezzen semmi nehezet a tápkábelre vagy bármilyen más kábelre. A károsodott tápkábel tüzet vagy áramütést okozhat. Ha a tápkábel károsodott, ne használja azt. Cseredarabot a helyi számítástechnikai vagy elektronikai üzletben vásárolhat.

Ne szerelje szét a monitort. A burkolatot csak képesített szervizszemélyzetnek szabad eltávolítania.

A gyermekeket és háziállatokat tartsa távol a monitortól.

Ne hagyja, hogy folyadék ömöljön a készülékházba.

Ne üzemeltesse a monitort a megadott hömérsékleti és páratartalom-tartományon kívül.

A megfelelő üzemelés érdekében a monitort szellőztesse kellően.

Tartsa távol a monitort a transzformátorok, motorok, ventilátorok, vagy egyéb eszközök által létrehozott erős mágneses mezőktől.

Szabálytalan AC feszültség biztosításakor egy védőáramkör lehet, hogy kikapcsolja a monitort (az áramjelző is kialszik).

Ha ez történik, kapcsolja ki a fökapcsolót és várjon legalább 30 másodpercet, mielőtt újból bekapcsolja.

TELEPÍTÉSI URASÍTÁSOK (LÁSD AZ ILLUSZTRÁCIÓKAT A JELEN ÚTMUTATÜ ELEJÉN)

1. Győződjön meg arról, hogy a számítógép és a monitor áramellátása KIKAPCSOLT állapotban van

– Ha a számítógép felszerelésre került VGA porttal, a VGA kábel egyik dugaszát csatlakoztassa a számítógép hátsó panelén levő VGA porthoz, a másikat pedig a monitoron levő csatlakozóhoz. A PC99 követelmények szerint a VGA dugasznak és csatlakozónak kék színűnek kell lennie. A VGA interfész lehetővé teszi, hogy a számítógép analóg jeleket küldjön ki.

- Kettős bemenetű modellek esetén: Ila a számítógép felszerelésre került egy DVI porttal, a DVI kábel egyik végét csatlakoztassa a számítógépen levő DVI porthoz, a másik végét pedig a monitoron levő csatlakozóhoz. A DVI intefész tisztán digitális kapcsolatot tesz lehetővé a számítógép és a monitor között.

1. Csatlakoztassa a tápkábelt az aljzathoz a monitor hátulján.

2. A tápkábel másik végét csatlakoztassa egy 100 V-240 V feszültségű földelt elektromos dugaszolóaljzathoz.

Vigyázat: Mielőtt csatlakoztatja a tápkábelt a monitorhoz, győződjön meg arról, hogy a video kábel megfelelően csatlakoztatásra került. Győződjön meg arról, hogy a számítógép és a áramellátása KIKAPCSOLT állapotban van. Javasoljuk, hogy először a monitort kapcsolja be, mielőtt bekapcsolja a számítógépet.

MONITOR KEZELÖSZERVEI (LÁSD AZ ILLUSZTRÁCIÓKAT A JELEN ÚTMUTATÓ ELEJÉN)

A Főkapcsoló gomb be- és kikapcsolja a monitort. Javasoljuk, hogy kapcsolja be a monitort a számítógép bekapcsolása elött. Az OSD menühöz való hozzáféréshez nyomja meg a világító gombot a főkapcsoló ikon alatt. Nyomja meg a világító gombot a beállítani kívánt tétel kiválasztásához. Nyomja meg a világító gombot a menü előhívásához és válassza ki az AUTO gombot a kijelző automatikusan optimalizált beállításának végrehajtásához.

A dinamikus és egyéb megtekintési opciók beállítása az OSD menüben történik, olyan monitorok esetén, amelyek támogatják ezeket a funkciókat, ellenőrizze az elektronikus dokumentációt a rendelkezésre bocsátott CD-n.

TOVÁBBI INFORMÁCIÓ

További információkért egy teljesen átfogó útmutató kapható a Packard Bell Információs Központjától* vagy az interneten a Packard Bell honlapjának támogató szakaszától a www.packardbell.com címen.

*Csak azokhoz a monitorokhoz áll rendelkezésre, amelyek egy teljes Packard Bell számítógép-rendszer részeként kerültek megvásárlásra.

ILLESZTÓPROGRAMOK

Normál körülmények között a számítógépe felszerelésre kerül a Packard Bell monitorhoz szükséges illesztőprogramokkal. Ugyanakkor, ha a számítógépe még nem rendelkezik ezekkel az illesztőprogramokkal, azokat letöltheti a Packard Bell honlap támogató szakaszáról a www.packardbell.com címen.

HIBAELHÁRÍTÁS

Azonnal húzza ki a monitort a fali dugaszolóaljzatból és a következő körülmények esetén szervizelés céljából forduljon képesített szervizszemélyzethez:

Ha a Tápkábel zsinórja vagy dugasza károsodott

Ha folyadék ömlött vagy tárgyak estek a monitorba

Ha a monitor esőnek vagy víznek volt kitéva

Ha a monitor leesett vagy a készülékház károsodott

Mielött felhív egy Packard Bell felhatalmazott szolgáltatót, ellenőrizze a következő tételeket:

Nincs kép és az áramjelző nem világít.

Ellenőrizze, hogy az AC tápkábel mindkét végén megfelelően be van-e dugva és a főkapcsoló be van-e kapcsolva.

Ellenőrizze, hogy a jelkábel megfelelően be van-e dugva a számítógépbe és a kábel nem károsodott-c.

Nincs kép és az áramjelző világít.

A számítógép Áram Lecsökkentve vagy Alvó módban lehet. Ez egy ideiglenes állapot, amelyben a számítógép és a monitor csökkenti az áramfogyasztást. Próbálja meg mozgatni az egeret egy kicsit, vagy nyomja meg a Szóköz billentyűt a billentyűzeten és várjon néhány másodpercet.

Az is lehetséges, hogy a monitor fényereje túl nagyra vagy túl kicsire van beállítva. A fényerő beállítására használja a képernyő alján található fényerő forgatógombot.

Ellenőrizze, hogy olyan kijelző módot használ-e, amelyet a monitor támogat.

Kapcsolja ki a monitort és vissza, hogy lássa, ez megoldja-c problémát.

Győződjön meg arról, hogy a számítógép be van-e kapcsolva.

A kép nem stabil.

Izolálja és szüntesse meg az elektromos vagy mágneses mezők közeli forrásait.

Állítsa be a számítógépét egy támogatott video módra; további információért nézze meg a rendelkezésre bocsátott CD-n található dokumentációt.

Próbálja meg a monitort bedugni egy másik, földelt, dugaszolóaljzatba, lehetőleg egy eltérő körön.

Ellenőrizze a kijelző beállításait a számítógépén. Győződjön meg arról, hogy egy támogatott mód került kiválasztásra.

A "Check Cable" (Ellenőrizze a kábelt) üzenet jelenik meg a képernyön.

Győződjön meg arról, hogy az analóg video kábel megfelelően van-e bedugva az Analóg Video portba a monitor hátulján.

Győződjön meg arról, hogy a másik vége megfelelően van-e bedugva a számítógépe VGA csatlakozójába.

TERMÉK ÁRTALMATLANÍTÁSA

A Hulladék Elektromos és Elektronikai Berendezés (WEEE) Irányelvként ismert 2002/96/EK Irányely megköveteli, hogy a használt elektromos és elektronikai termékeket a normál háztartási hulladéktól elkülönítve kell kidobni az újrafelhasználás, újrahasznosítás és a visszanyerés egyéb formáinak segítése és a kiküszöbölendő hulladék mennyiségének csökkentése érdekében a lerakás és égetés csökkentésére tekintettel.

A kereszttel áthúzott szemétkosár logó azért van, hogy emlékeztessen arra, hogy ezeket a termékeket

külön kell válogatni az ártalmatlanításhoz. Ezek a szabályok minden Packard Bell termékre (számítógép, monitor, GPS, MP3 lejátszó, külső merevlemez) és minden tartozékra, mint például billentyüzetre, egérre, hangszórókra, távvezérlőre, stb. vonatkoznak. Amikor ilyen termékeket kell ártalmatlanítania, a helyi hatóságnál történő ellenőrzéssel, vagy amikor kicseréli, a régi berendezésnek a kiskereskedőhöz való visszajuttatásával biztosítsa, hogy azok megfelelően újrahasznosításra kerüljenek. Információért látogassa meg az alábbi címeket http://www.acer-group.com/public/Sustainability/sustainability01.htm

Ez a termék, a CE jellel, megfelel a(z):

• 2004/108/EK Elektromágneses kompatibilitásra vonatkozó irányelvnek
• 2006/95/EK Kisfeszültségre vonatkozó irányelvnek
• 2002/95/EK RoHS irányelvnek

Az Európai Parlament és a Tanács 2005/32/EK Irányelvének az Öko-dizájn követelményekre vonatkozóan.

Speciális információkért azokat az Európai Szabványokat illetően, amelyeknek ez a termék megfelel, olvassa el az elektronikus felhasználói útmutatót.

CSOMAGOLÁS

A termék csomagolása megfelel a:

– Csomagolásra és csomagolási hulladékra vonatkozó 94/62/EK Irányelvnek

Maestro 222DX MONITOR SPECIFIKÁCIÓ

Bemeneti feszültség	AC 100-240 V, 50/60 Hz
Kép	21,5" (55cm) látható (átló)
Kijelző	Aktív mátrix, Vékonyfilm tranzisztoros (TFT), folyadékkristályos kijelző (LCD)
Maximális felbontás	1920 x 1080 60 Hz mellett
Bemeneti jel	Analóg RGB pozitív 0,7 Vp-p, 75 Ohm, külön és kompozit TTL vízszintes szinkron jelek, 15-tűs D-sub csatlakozón keresztül● Digitális (DVI): 24-tűs DVI HDCP támogatással● Audio-in csatlakozó (csak VGA/DVI bemenet esetén)● USB 2.0 B-típusú (bemenet)● USB 2.0 A-típusú (kimenet x 3)
Válaszidő	2 msec (G - G)
Áramfogyasztás	Normál üzemelés: <70 W Alvó mód: <2 W Kikapcsolva: <1 W
Kontraszt 1000 :1
DCR	50000 :1 (dinamikus)
Fényerő 300 cd/m	^2
Plug & Play	DDC1/2B (Display Data Channel 1/2B) (Kijelző adatcsatorna 1/2B) protokoll szerint
Biztonság és elektromágneses kompatibilitás	Megfelel a következőknek: CE, CB, MPRII, ISO9241-307, Nemko-Bauart, Gost

Maestro 242DX MONITOR SPECIFIKÁCIÓ

Bemeneti feszültség AC	100-240 V, 50/60 Hz
Kép	23,6"(60cm)látható (átló)
Kijelző	Aktív mátrix, Vékonyfilm tranzisztoros (TFT), folyadékkristályos kijelző (LCD)
Maximális felbontás	1920 x 1080 60 Hz mellett
Bemeneti jel	Analog RGB pozitív 0,7 Vp-p, 75 Ohm, külön és kompozit TTL vízszintes szinkron jelek, 15-tűs D-sub csatlakozón keresztül● Digitális (DVI): 24-tűs DVI HDCP támogatással● Audio-in csatlakozó (csak VGA/DVI bemenet esetén)● USB 2.0 B-típusú (bemenet)● USB 2.0 A-típusú (kimenet x 4)
Válaszidő	2 msec (G - G)
Áramfogyasztás	Normál üzemelés: <70 W Alvó mód: <2 W Kikapcsolva: <1 W
Kontraszt 1000 :1
DCR	80000 :1 (dinamikus)
Fényerő 300 cd/m	^2
Plug & Play	DDC1/2B (Display Data Channel 1/2B) (Kijelző adatcsatorna 1/2B) protokoll szerint
Biztonság és elektromágneses kompatibilitás	Megfelel a következőknek: CE, CB, MPRII, ISO9241-307, Nemko-Bauart, Gost
