Maestro 242DX - Monitor PACKARD BELL - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Packard Bell
Model	Maestro 242DX
Veľkosť obrazovky	23.6 palca (60 cm) diagonálne
Typ obrazovky	LCD TFT aktívna matrica
Maximálne rozlíšenie	1920 x 1080 pri 60 Hz
Odozva	2 ms (sivá na sivú)
Jas	300 cd/m²
Statický kontrast	1000:1
Dynamický kontrast (DCR)	80000:1
Spotreba elektrickej energie (normálna)	< 70 W
Spotreba elektrickej energie (pohotovostný režim)	< 2 W
Spotreba elektrickej energie (vypnutý)	< 1 W
Vstupné napätie	AC 100-240 V, 50/60 Hz
Video konektivita	VGA (15-pinový D-sub), DVI (24-pinový s HDCP, voliteľný)
Plug & Play	DDC1/2B
Normy zhody	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Údržba a čistenie	Čistiť jemnou suchou handričkou. Vyhýbať sa abrazívnym prostriedkom alebo rozpúšťadlám.
Bezpečnosť	Nevystavovať vlhkosti alebo dažďu. Neotvárať kryt (žiadne užívateľsky vymeniteľné časti). Používať na stabilnom a vetranom povrchu.
Opraviteľnosť	Zásah len kvalifikovaným technikom. Neodstraňovať kryt.

Často kladené otázky - Maestro 242DX PACKARD BELL

Ako pripojiť monitor k počítaču?

Uistite sa, že počítač a monitor sú vypnuté. Pripojte VGA kábel (alebo DVI ak je k dispozícii) do zadnej časti počítača a monitora. Pripojte napájací kábel do elektrickej zásuvky. Najprv zapnite monitor, potom počítač.

Aké je maximálne podporované rozlíšenie?

Maximálne rozlíšenie je 1920 x 1080 pri 60 Hz. Nastavte počítač na toto rozlíšenie pre optimálne zobrazenie.

Obrazovka zostáva čierna, čo robiť?

Skontrolujte, či je napájací kábel zapojený a či je tlačidlo napájania zapnuté. Uistite sa, že video kábel je správne pripojený. Ak svieti kontrolka napájania, váš počítač môže byť v režime spánku: pohnite myšou alebo stlačte kláves.

Ako vyčistiť obrazovku?

Použite jemnú suchú handričku. Nikdy nepoužívajte chemikálie, alkohol alebo abrazívne čistiace prostriedky. Vyhnite sa rozliatiu tekutiny na skrinku.

Monitor bliká alebo obraz je nestabilný.

Odstráňte zdroje magnetických polí (transformátory, motory). Nastavte počítač na kompatibilný video režim (1920x1080). Skúste inú elektrickú zásuvku na inom okruhu. Použite tlačidlo AUTO v menu OSD pre automatické nastavenie.

Ako nastaviť jas a kontrast?

Stlačte svietiace tlačidlo na prednom paneli pre prístup do menu OSD. Prejdite na možnosti jasu a kontrastu, potom upravte hodnoty podľa svojich preferencií.

Aké video káble môžem použiť?

Monitor je kompatibilný s VGA (dodávaný analógový kábel). Môže tiež akceptovať DVI kábel (voliteľný) pre digitálne pripojenie. Uistite sa, že používate káble v dobrom stave.

Je spotreba v pohotovostnom režime vysoká?

Nie, spotreba v pohotovostnom režime je nižšia ako 2 W a pri vypnutí nižšia ako 1 W. To spĺňa normy energetickej úsponosti.

Ako recyklovať monitor na konci životnosti?

Nevyhadzujte monitor do domáceho odpadu. V súhlade so smernicou OEEZ ho odovzdajte na zberné miesto alebo predajcovi pri kúpe nového zariadenia.

Môžem si monitor opraviť sám?

Nie, akýkoľvek zásah do vnútra monitora je nebezpečný a ruší záruku. Kryt môže otvoriť iba kvalifikovaný technik. V prípade problému kontaktujte podporu Packard Bell.

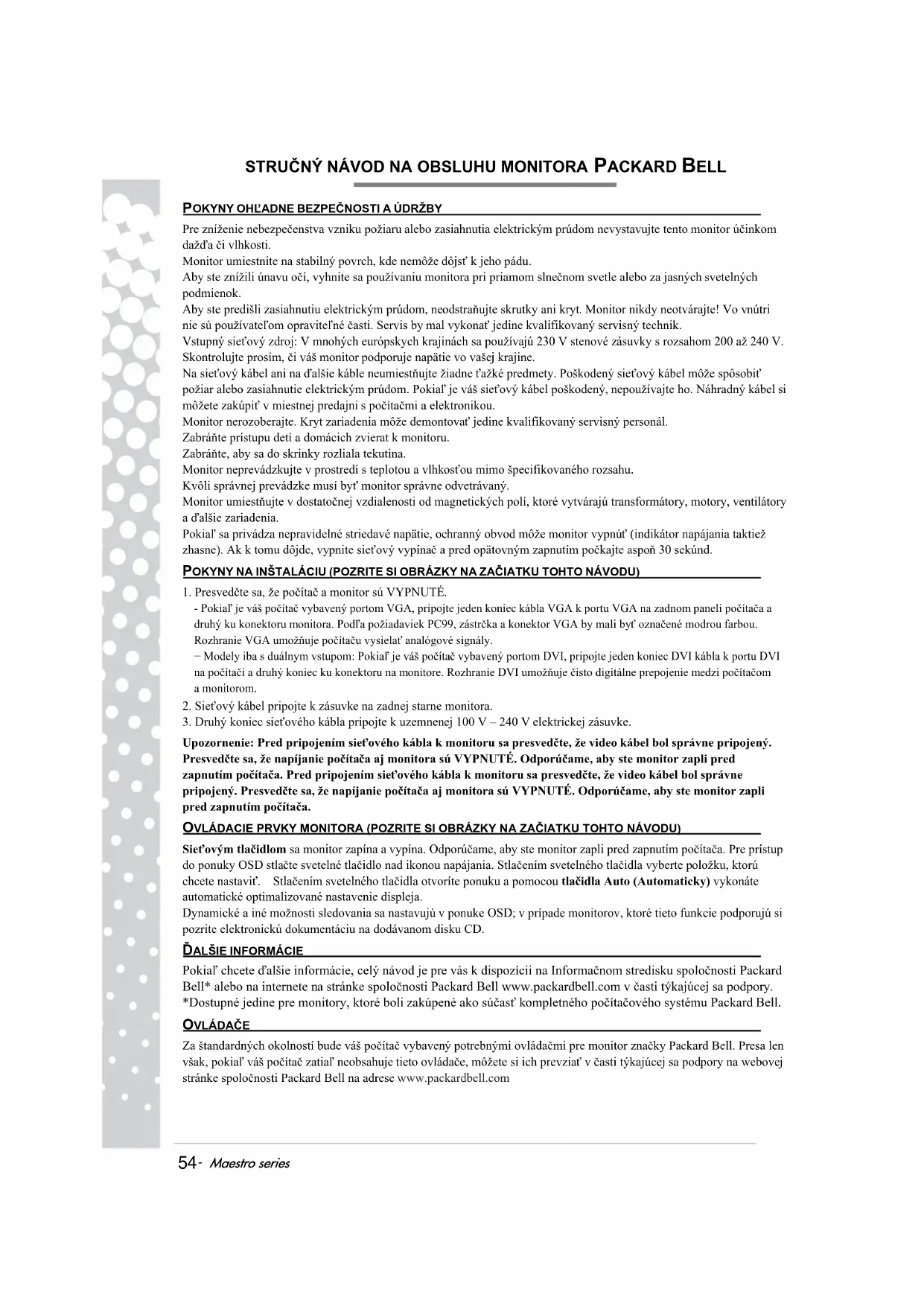

NÁVOD NA OBSLUHU Maestro 242DX PACKARD BELL

Pre zníženie nebezpečenstva vzniku požiaru alebo zasiahnutia elektrickým prúdom nevystavujte tento monitor účinkom dažďa či vlhkosti.

Monitor umiestnite na stabilný povrch, kde nemôže dôjst' k jeho pádu.

Aby ste znižili únavu očí, vyhnite sa použivaniu monitora pri priamom slnečnom svetle alebo za jasných svetelných podmienok.

Aby ste predišli zasiahnutiu elektrickým prúdom, neodstraňujte skrutky ani kryt. Monitor nikdy neotvárajte! Vo vnútri nie sú používatel'om opraviteľné časti. Servis by mal vykonat' jedine kvalifikovaný servisný technik.

Vstupný sietový zdroj: V mnohých európskych krajinách sa používajú 230 V stenové zásuvky s rozsahom 200 až 240 V.

Na siet'ový kábel ani na d'alšie káble neumiestňujte žiadne t'ažké predmety. Poškodený siet'ový kábel môže spôsobit' požiar alebo zasiahnutic elektrickým prúdom. Pokiaľ je váš siet'ový kábel poškodený, nepoužívajte ho. Náhradný kábel si môžete zakúpiť v miestnej predajni s počítačmi a elektronikou.

Monitor nerozoberajte. Kryt zariadenia môže demontovat' jedine kvalifikovaný servisný personál.

Zabráňte prístupu detí a domácich zvierat k monitoru.

Monitor neprevádzkujte v prostredí s teplotou a vlhkost'ou mimo špecifikovaného rozsahu.

Kvôli správnej prevádzke musí byt monitor správne odvetrávaný.

Monitor umiestňujte v dostatočnej vzdialenosti od magnetických polí, ktoré vytvárajú transformátory, motory, ventilátory a d'alšie zariadenia.

Pokiaľ sa privádza nepravidelné striedavé napätie, ochranný obvod môže monitor vypnút' (indikátor napájania taktiež zhasne). Ak k tomu dôjde, vypnite sietový vypínač a pred opätovným zapnutím počkajte aspoň 30 sekúnd.

POKyny NA INŠTALÁCIU (POZRITE SI OBRÁZKY NA ZAČIATKU TOHTO NÁVODU)

1. Presvedčte sa, že počítač a monitor sú VYPNUTÉ.

- Pokiaľ je váš počítač vybavený portom VGA, pripojte jeden koniec kábla VGA k portu VGA na zadnom paneli počítača a druhý ku konektoru monitora. Podľa požiadaviek PC99, zástrčka a konektor VGA by mali byť označené modrou farbou. Rozhranie VGA umožňuje počítaču vysiclat’ analógové signály.

- Modely iba s duálnym vstupom: Pokial' je váš počítač vybavený portom DVI, pripojte jeden koniec DVI kábla k portu DVI na počítači a druhý koniec ku konektoru na monitore. Rozhranie DVI umožňuje čisto digitálne prepojenie medzi počítačom a monitorom.

1. Sieťový kábel pripojte k zásuvke na zadnej starne monitora.

2. Druhý koniec siet'ového kábla pripojte k uzemnenej 100 V – 240 V elektrickej zásuvke.

Upozornenie: Pred pripojením siet'ového kábla k monitoru sa presvedčte, že video kábel bol správne pripojený.

Presvedčte sa, že napíjanie počitača aj monitora sú VYPNUTÉ. Odporúčame, aby ste monitor zapli pred zapnutím počitača. Pred pripojením siet'ového kábla k monitoru sa presvedčte, že video kábel bol správne pripojený. Presvedčte sa, že napíjanie počitača aj monitora sú VYPNUTÉ. Odporúčame, aby ste monitor zapli pred zapnutím počitača.

OVLÁDACIE PRVKY MONITORA (POZRITE SI OBRÁZKY NA ZAČIATKU TOHTO NÁVODU)

Siefovým tlačidlom sa monitor zapína a vypína. Odporúčame, aby ste monitor zapli pred zapnutím počítača. Pre prístup do ponuky OSD stlačte svetelné tlačidlo nad ikonou napájania. Stlačením svetelného tlačidla vyberte položku, ktorú chcete nastavit. Stlačením svetelného tlačidla otvoríte ponuku a pomocou tlačidla Auto (Automaticky) vykonáte automatické optimalizované nastavenie displeja.

Dynamické a iné možnosti sledovania sa nastavujú v ponuke OSD; v prípade monitorov, ktoré ticto funkeie podporujú si pozrite elektronickú dokumentáciu na dodávanom disku CD.

ĎALŠIE INFORMÁCIE

Pokiaľ chcete d’alšie informácie, celý návod je pre vás k dispozícii na Informačnom stredisku spoločnosti Packard Bell* alebo na internete na stránke spoločnosti Packard Bell www.packardbell.com v časti týkajúcej sa podpory.

*Dostupné jedine pre monitory, ktoré boli zakúpené ako súčast' kompletného počítačového systému Packard Bell.

OVLÁDAČE

Za štandardných okolnosti bude váš počítač vybavený potrebnými ovládačmi pre monitor značky Packard Bell. Presa len však, pokiaľ váš počítač zatiaľ neobsahuje tieto ovládače, môžete si ich prevziat’ v časti týkajúcej sa podpory na webovej stránke spoločnosti Packard Bell na adrese www.packardbell.com

RIEŠENIE PROBLÉMOV

Monitor okamžite odpojte od stenovej elektrickej zásuvky a nechajte kvalifikovanému servisnému personálu vykonat' servis v prípade nasledujúcich podmienok:

Pokial' sú siet'ový kábel alebo zástrčka sú poškodené

Pokial' sa na monitor rozliala tekutina alebo naň spadol predmet

Pokial' bol monitor vystavený účinkom dažďa alebo vody

Pokial monitor spadol alebo došlo k poškodeniu jeho skrinky

Skôr ako zavoláte autorizovaného poskytovateľa servisu spoločnosti Packard Bell, skontrolujte nasledujúce položky:

Nemám obraz a indikátor napájania nesvieti.

Skontrolujte, či je siet'ový kábel pre napájanie striedavým prúdom správne na oboch koncoch pripojený a či je monitor zapnutý.

Skontrolujte, či je ku monitoru správne pripojený signálny kábel a skontrolujte, že nie je poškodený.

Nemám obraz a indikátor napájania svieti.

Váš počítač môže byť vypnutý alebo môže byť v režime spánok. Ide o dočasný stav, počas ktorého počítač aj monitor redukujú spotrebu energie. Pokúste sa trochu pohnúť myšou alebo stlačte medzerník na klávesnici a počkajte niekoľko sekúnd.

Je taktiež možné, že jas vášho monitora bol nastavený na príliš vysokú alebo príliš nízku hodnotu. Pomocou regulátora jasu v spodnej časti obrazovky nastavte jas.

Overte, či používate režim zobrazovania, ktorý monitor podporuje.

Vypnite a zapnite monitor a overte, či sa problém vyriešil.

Nastavte svoj počítač na podporovaný režim videa; viac informácií nájdete v dodanej dokumentácii alebo na dodanom disku CD.

Vyskúšajte monitor pripojit' k inej uzemnenej siet'ovej zásuvke, prednostne v rámci iného obvodu.

Presvedčte sa, že analógový video kábel je správne zastrčený do portu Analogue Video (analógové video) na zadnej strane monitora.

Presvedčte sa, že druhý koniec je správne pripojený k VGA konektoru na počítači.

LIKVIDÁCIA VÝROBKU

Smernica 2002/96/ES známa ako Smernica o odpadových elektrických a elektronických zariadeniach (WEEE) požaduje, aby použité elektrické a elektronické výrobky boli likvidované separovane od štandardného komunálného odpadu, aby sa podporilo opätovné použitie, recyklovanie a d'alšie formy obnovy s cieľom redukovat' množstvo odpadu, redukovat' skládky odpadu a spaľovanie.

Logo prečiarknutého odpadkového koša vám má pripomenút', že tieto výrobky musia byt' za účelom

likvidácie triedené separovane. Tieto pravidlá sa týkajú všetkých výrobkov značky Packard Bell (počítače, monitory, GPS, prehrávače MP3, externé pevné disky) a taktiež aj príslušenstva, ako sú klávesnice, myši, reproduktory, dial'kové ovládanie a pod. Pokiaľ potrebujete zneškodnit' takéto výrobky, nechajte ich správne recyklovat' a o informácie požiadajte miestny úrad, alebo staré zariadenie pri jeho výmene za nové vrátte predajcovi. Ďalšie informácie nájdete na adrese

Tento výrobok, ktorý je označený značkou CE vyhovuje:

– Smernici o elektromagnetickej kompatibilite 2004/108/ES

– Smernica o nízkonapăťových zariadeniach 2006/95/ES

– Smernici o obmedzení používania nebezpečných látok v elektrických a elektronických zariadeniach (RoHS) 2002/95/ES

Smernici Európskeho parlamentu a Rady č. 2005/32/ES berúc do úvahy požiadavky na ekologický dizajn.

Špecifické informácie ohľadne európskych noriem, ktorým tento výrobok vyhovuje nájdete v elektronickom návode na obsluhu.

BALENIE

Balenie tohto výrobku vyhovuje:

Vstupné napätie	AC 100 – 240 V, 50/60 Hz
Obraz	21,5" (55 cm) viditelný (uhlopriečka)
Displej	Aktívna matrica, tenkofilmový tranzistorový (TFT), displej z tekutých kryštálov (LCD)
Maximálne rozlíšenie	1920 x 1080 pri 60 Hz
Vstupný signál	Analógový RGB pozitívny 0,7Vp-p, 75 Ohmový, samostatný a kompozitný synch. signál na úrovni TFT, cez 15 kolíkový D-sub konektor● Digitálny (DVI): 24 kolíkový DVI s podporou HDCP● Port audio vstupu (iba pre vstup VGA/DVI)● USB 2.0 typ B (vstup)● USB 2.0 typ A (výstup × 3)
Doba odozvy	2 milisekundy (G - G)
Spotreba energie	Štandardná prevádzka: < 70 W Režim spánok: < 2 W Vyp.: < 1 W
Kontrast 1000 :1
DCR 50000 : 1 (dynamický)
Jas 300 cd/m	^2
Plug & Play	Podľa protokolu DDC1/2B (kanál pre zobrazenie údajov 1/2B)
Bezpečnosťa elektromagnetickákompatibilita	Vyhovuje: CE, CB, MPRII, ISO9241-307, Nemko-Bauart, Gost

TECHNICKÉ ŠPECIFIKÁCIE MONITORA Maestro 242 DX

Vstupné napätie AC 100	-240 V, 50/60 Hz
Obraz	23,6" (60cm)viditeľný (uhlopriečka)
Displej	Aktívna matrica, tenkofilmový tranzistorový (TFT), displej z tekutých kryštálov (LCD)
Maximálne rozlíšenie	1920 x 1080 pri 60 Hz
Vstupný signál	Analógový RGB pozitívny 0,7Vp-p, 75 Ohmový, samostatný a kompozitný synch. signál na úrovni TFT, cez 15 kolíkový D-sub konektorDigitálny (DVI): 24 kolíkový DVI s podporou HDCPPort audio vstupu (iba pre vstup VGA/DVI)USB 2.0 typ B (vstup)USB 2.0 typ A (výstup × 4)
Doba odozvy	2 milisekundy (G - G)
Spotreba energie	Štandardná prevádzka: < 70 W Režim spánok: < 2 W Vyp.: < 1 W
Kontrast 1000 :1
DCR 80000 : 1 (dynamický)
Jas 300 cd/m	^2
Plug & Play	Podľa protokolu DDC1/2B (kanál pre zobrazenie údajov 1/2B)
Bezpečnosťa elektromagnetickákompatibilita	Vyhovuje: CE, CB, MPRII, ISO9241-307, Nemko-Bauart, Gost
