Maestro 242DX - Monitor PACKARD BELL - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Packard Bell
Model	Maestro 242DX
Velikost obrazovky	23.6 palců (60 cm) úhlopříčka
Typ obrazovky	LCD TFT s aktivní matricí
Maximální rozlišení	1920 x 1080 při 60 Hz
Doba odezvy	2 ms (šedá-šedá)
Jas	300 cd/m²
Statický kontrast	1000:1
Dynamický kontrast (DCR)	80000:1
Elektrická spotřeba (normální)	< 70 W
Elektrická spotřeba (pohotovostní)	< 2 W
Elektrická spotřeba (vypnuto)	< 1 W
Vstupní napětí	AC 100-240 V, 50/60 Hz
Videokonektory	VGA (15pin D-sub), DVI (24pin s HDCP, volitelné)
Plug & Play	DDC1/2B
Normy shody	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Údržba a čištění	Čistěte měkkým suchým hadříkem. Vyhněte se abrazivním prostředkům nebo rozpouštědlům.
Bezpečnost	Nevystavujte vlhkosti nebo dešti. Neotvírejte kryt (žádné součásti vyměnitelné uživatelem). Používejte na stabilním a větraném povrchu.
Opravitelnost	Zásah pouze kvalifikovaným technikem. Neodstraňujte kryt.

Často kladené otázky - Maestro 242DX PACKARD BELL

Jak připojit monitor k počítači?

Ujistěte se, že počítač i monitor jsou vypnuté. Připojte VGA kabel (nebo DVI, pokud je k dispozici) k zadní části počítače a monitoru. Zapojte napájecí kabel do zásuvky. Nejprve zapněte monitor, poté počítač.

Jaká je podporovaná maximální rozlišení?

Maximální rozlišení je 1920 x 1080 při 60 Hz. Nastavte počítač na toto rozlišení pro optimální zobrazení.

Obrazovka zůstává černá, co dělat?

Zkontrolujte, zda je napájecí kabel zapojený a tlačítko napájení zapnuté. Ujistěte se, že je video kabel správně připojen. Pokud svítí kontrolka napájení, počítač může být v režimu spánku: pohněte myší nebo stiskněte klávesu.

Jak čistit obrazovku?

Použijte měkký suchý hadřík. Nikdy nepoužívejte chemikálie, alkohol nebo abrazivní čisticí prostředky. Zabraňte polití tekutinou na skříň.

Monitor bliká nebo je obraz nestabilní.

Oddalte zdroje magnetických polí (transformátory, motory). Nastavte počítač do kompatibilního video režimu (1920x1080). Zkuste jinou elektrickou zásuvku na jiném okruhu. Použijte tlačítko AUTO v nabídce OSD pro automatické nastavení.

Jak nastavit jas a kontrast?

Stiskněte svítící tlačítko na předním panelu pro přístup k nabídce OSD. Přejděte na možnosti jasu a kontrastu a upravte hodnoty podle svých preferencí.

Jaké video kabely mohu použít?

Monitor je kompatibilní s VGA (analogový kabel součástí dodávky). Může také přijímat DVI kabel (volitelný) pro digitální připojení. Ujistěte se, že používáte kabely v dobrém stavu.

Je spotřeba v pohotovostním režimu vysoká?

Ne, spotřeba v pohotovostním režimu je nižší než 2 W a ve vypnutém stavu nižší než 1 W. To splňuje normy úspory energie.

Jak recyklovat monitor na konci životnosti?

Monitor nevyhazujte do domácího odpadu. V souladu se směrnicí o OEEZ jej odevzdejte do sběrného místa nebo svému prodejci při nákupu nového zařízení.

Mohu monitor opravit sám?

Ne, jakýkoli zásah do monitoru je nebezpečný a ruší záruku. Kryt může otevřít pouze kvalifikovaný technik. V případě problému kontaktujte podporu Packard Bell.

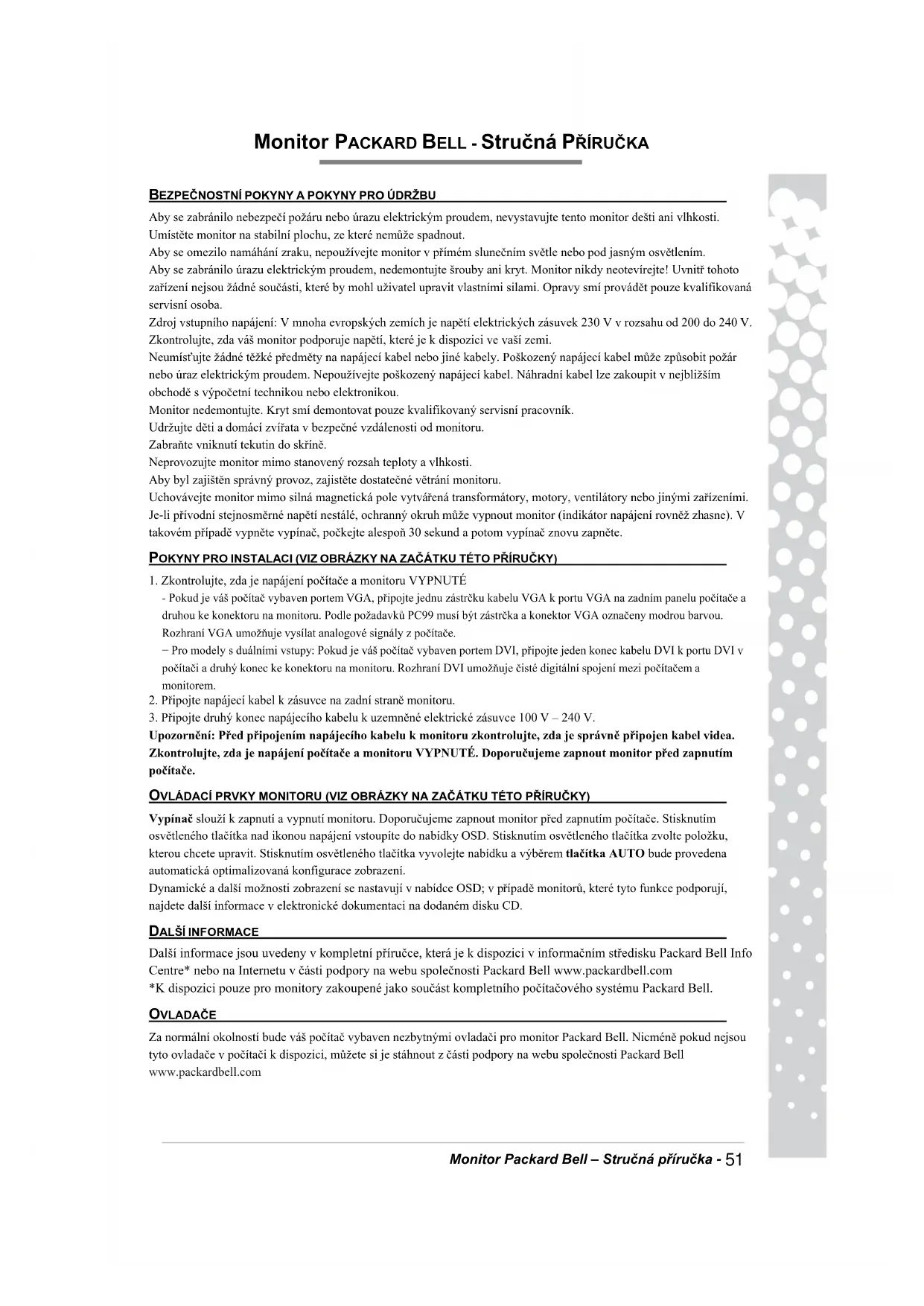

NÁVOD K OBSLUZE Maestro 242DX PACKARD BELL

Aby se zabránilo nebezpečí požáru nebo úrazu elektrickým proudem, nevystavujte tento monitor dešti ani vlhkosti. Umístěte monitor na stabilní plochu, ze které nemůže spadnout.

Aby se omezilo namáhání zraku, nepoužívejte monitor v prímém slunečním světle nebo pod jasným osvětlením.

Aby se zabránilo úrazu elektrickým proudem, nedemontujte šrouby ani kryt. Monitor nikdy neotevírejte! Uvnitř tohoto zařízení nejsou žádné součásti, které by mohl uživatel upravit vlastními silami. Opravy smí provádět pouze kvalifikovaná servisní osoba.

Zdroj vstupního napájení: V mnoha evropských zemích je napětí elektrických zásuvek 230 V v rozsahu od 200 do 240 V. Zkontrolujte, zda váš monitor podporuje napětí, které je k dispozici ve vaší zemi.

Neumístujte žádné těžké předměty na napájecí kabel nebo jiné kabely. Poškozený napájecí kabel může způsobit požár nebo úraz elektrickým proudem. Nepoužívejte poškozený napájecí kabel. Náhradní kabel lze zakoupit v nejbližším obchodě s výpočetní technikou nebo elektronikou.

Monitor nedemontujte. Kryt smí demontovat pouze kvalifikovaný servisní pracovník.

Udržujte děti a domácí zvířata v bezpečné vzdálenosti od monitoru.

Zabraňte vniknutí tekutin do skříně.

Neprovozujte monitor mimo stanovený rozsah teploty a vlhkosti.

Aby byl zajištěn správný provoz, zajistěte dostatečné větrání monitoru.

Uchovávejte monitor mimo silná magnetická pole vytvářená transformátory, motory, ventilátory nebo jinými zařízeními.

Je-li přívodní stejnosměrné napětí nestálé, ochranný okruh může vypnout monitor (indikátor napájení rovněž zhasne). V takovém případě vypněte vypínač, počkejte alespoň 30 sekund a potom vypínač znovu zapněte.

POKyny PRO INSTALACI (VIZ OBRÁZKY NA ZAČÁTKU TÉTO PŘÍRUČKY)

1. Zkontrolujte, zda je napájení počítače a monitoru VYPNUTÉ

- Pokud je váš počítač vybaven portem VGA, připojte jednu zástrčku kabelu VGA k portu VGA na zadním panelu počítače a druhou ke konektoru na monitoru. Podle požadavků PC99 musí být zástrčka a konektor VGA označeny modrou barvou.

Rozhraní VGA umožnuje vysílat analogové signály z počítače.

– Pro modely s duálními vstupy: Pokud je váš počítač vybaven portem DVI, připojte jeden konec kabelu DVI k portu DVI v počítači a druhý konec ke konektoru na monitoru. Rozhraní DVI umožňuje čisté digitální spojení mezi počítačem a monitorem.

1. Připojte napájecí kabel k zásuvce na zadní straně monitoru.

2. Připojte druhý konec napájecího kabelu k uzemněné elektrické zásuvce 100 V – 240 V.

Upozornění: Před připojením napájecího kabelu k monitoru zkontrolujte, zda je správně připojen kabel videa. Zkontrolujte, zda je napájení počítače a monitoru VYPNUTÉ. Doporučujeme zapnout monitor před zapnutím počítače.

OVLÁDACÍ PRVKY MONITORU (VIZ OBRÁZKY NA ZAČÁTKU TÉTO PŘÍRUČKY)

Vypínač slouží k zapnutí a vypnutí monitoru. Doporučujeme zapnout monitor před zapnutím počítače. Stisknutím osvětleného tlačitka nad ikonou napájení vstoupíte do nabídky OSD. Stisknutím osvětleného tlačitka zvolte položku, kterou cheete upravit. Stisknutím osvětleného tlačitka vyvolejte nabídku a výběrem tlačitka AUTO bude provedena automatická optimalizovaná konfigurace zobrazení.

Dynamické a další možnosti zobrazení se nastavují v nabídce OSD; v případě monitorů, které tyto funkce podporují, najdete další informace v elektronické dokumentaci na dodaném disku CD.

DALŠÍ INFORMACE

Další informace jsou uvedeny v kompletní příručce, která je k dispozici v informačním středisku Packard Bell Info Centre* nebo na Internetu v části podpory na webu společnosti Packard Bell www.packardbell.com *K dispozici pouze pro monitory zakoupené jako součást kompletního počitačového systému Packard Bell.

OVLADAČE

Za normální okolností bude vás počítač vybaven nezbytnými ovladači pro monitor Packard Bell. Nicméně pokud nejsou tyto ovladače v počítači k dispozici, můžete si je stáhnout z části podpory na webu společnosti Packard Bell www.packardbell.com

ODSTRAŇOVÁNÍ PROBLÉMŮ

V následujících připadech ihned odpojte monitor ze zásuvky a požádejte kvalifikovaného servisního technika o odbornou opravu:

Je-li poškozen napájecí kabel nebo zástrčka

Do monitoru vnikla tekutina nebo do něj spadly nějaké předměty

Pokud byl monitor vystaven vodě či dešti

Došlo k pádu monitoru nebo k poškození skřině

Než zavoláte vašeho poskytovatele služeb Packard Bell, ověřte, zda nedošlo k některému z následujících případů:

Na monitoru není zobrazen žádný obraz a indikátor napájení nesvítí.

Zkontrolujte, zda je kabel střídavého napájení správně připojen na obou koncích a zda je zapnuto napájení.

Zkontrolujte, zda je kabeli signálu správně připojen k počítači a zda není poškozen.

Na monitoru není zobrazen žádný obraz a indikátor napájení svítí.

Počítač se pravdčpodobně nachází v režimu Vypnuto nebo Spánek. Toto je přechodný stav, ve kterém mají počítač a monitor omezenou spotřebu energie. Zkuste pohnout myší nebo stiskněte mezerník na klávesnici a počkejte několik sekund.

Je rovněž možné, že je nastaven příliš vysoký nebo příliš nízký jas monitoru. Upravte jas pomocí knoflíku jasu v dolní části monitoru.

Zkontrolujte, zda používáte režim zobrazení, který je podporován monitorem.

Vypněte a znovu zapněte monitor a zkontrolujte, zda je problém odstrančn.

Zkontrolujte, zda je počítač zapnutý.

Obraz je nestabilní.

Izolujte a omezte blízké zdroje elektrických nebo magnetických polí.

Nastavte počítač na podporovaný režim videa; další informace viz dokumentace na dodaném disku CD.

Zkuste prípojit monitor k jiné, uzemněné, zapnuté elektrické zásuvce, pokud možno v jiném okruhu.

Zkontrolujte nastavení zobrazení počítače. Zkontrolujte, zda je vybrán podporovaný režim.

Na obrazovce se zobražila zpráva „Check Cable“ (Zkontrolujte kabel).

Zkontrolujte, zda je kabel analogového videa správně připojen k portu Analogue Video (Analogové video) na zadní straně monitoru.

Zkontrolujte, zda je druhý konec správně připojen ke konektoru VGA počítače.

LIKVIDACE PRODUKTU

Směrnice 2002/96/EC, známá jako směrnice o likvidaci použitého elektrického a elektronického vybavení (WEEE), vyžaduje, aby byly použité elektrické a elektronické produkty likvidovány odděleně od běžného domácího odpadu pro podporu opakovaného použití, recyklace a dalších forem obnovy a snížení množství odpadu umist'ovaného na skládky nebo likvidovaného pálením.

Logo přeškrtnuté popelnice upozorňuje, že tyto produkty musí být tříděny pro samostatnou likvidaci.

Tato pravidla se týkají všech produktů Packard Bell (počítač, monitor, GPS, přehrávač MP3, externí pevný disk) a také na veškeré příslušenství, například klávesnice, myš, reproduktory, dálkové ovládání atd. Aby byla zajištěna správná recyklace těchto produktů, informujte se u místních úřadů nebo vraťte staré vybavení prodejci při nákupu nového. Další informace viz

Tento produkt s označením CE splňuje následující směrnice:

• Směrnice o elektronické kompatibilitě 2004/108/EC
  – Nízkonapčťová směrnice 2006/95/EC
• Směrnice RoHS 2002/95/EC

Směrnice 2005/32/EC Evropského parlamentu a Rady věnovaná požadavkům na ekologický design.

Konkrétni informace ohledně evropských standardů, které tento produkt splňuje, viz elektronická uživatelská příručka.

OBAL

Obal tohoto produktu splňuje následující směrnice:

- Směrnice o obalech a likvidaci obalových materiálů 94/62/EC

TECHNICKÉ ÚDAJE MONITORU Maestro 222DX

Vstupní napětí	Střídavé napětí 100 – 240 V, 50/60 Hz
Obraz	Zobrazitelná úhlopříčka 21,5" (55 cm)
Displej	Aktivní matrice, TFT (Thin Film Transistor), displej s tekutých krystalů (LCD)
Maximální rozlišení	1920 x 1080 při 60 Hz
Vstupní signál	Analogový RGB pozitivní 0,7Vp-p, 75 ohmů, oddělené a kompozitní synchronizační signály úrovně TTL, prostřednictvím 15kolíkového konektoru D-sub● Digitální (DVI): 24kolíkový DVI s podporou HDCP● Port vstupu zvuku (pouze pro vstup VGA/DVI)● USB 2.0 typ B (vstup)● USB 2.0 typ A (výstup × 3)
Doba odezvy	2 ms. (G do G)
Příkon	Běžný provoz: < 70 W Režim spánku: < 2 W Vypnuto: < 1 W
Kontrast 1000 :1
DCR 50000:1 (dynamický)
Jas 300 cd/m	^2
Technologie Plug & Play	V souladu s protokolem DDC1/2B (Display Data Channel 1/2B)
Bezpečnost a EMC	Vyhovuje následujícím certifikátům: CE, CB, MPRII, ISO9241-307, Nemko-Bauart, Gost

TECHNICKÉ ÚDAJE MONITORU Maestro 242DX

Vstupní napětí	Střídavé napětí 100 – 240 V, 50/60 Hz
Obraz	Zobrazitelná úhlopříčka 23,6"(60cm)
Displej	Aktivní matrice, TFT (Thin Film Transistor), displej s tekutých krystalů (LCD)
Maximální rozlišení	1920 x 1080 při 60 Hz
Vstupní signál	Analogový RGB pozitivní 0,7Vp-p, 75 ohmů, oddělené a kompozitní synchronizační signály úrovně TTL, prostřednictvím 15kolíkového konektoru D-sub● Digitální (DVI): 24kolíkový DVI s podporou HDCP● Port vstupu zvuku (pouze pro vstup VGA/DVI)● USB 2.0 typ B (vstup)● USB 2.0 typ A (výstup × 4)
Doba odezvy	2 ms. (G do G)
Příkon	Běžný provoz: < 70 W Režim spánku: < 2 W Vypnuto: < 1 W
Kontrast 1000 :1
DCR 80000:1 (dynamický)
Jas 300 cd/m	^2
Technologie Plug & Play	V souladu s protokolem DDC1/2B (Display Data Channel 1/2B)
Bezpečnost a EMC	Vyhovuje následujícím certifikátům: CE, CB, MPRII, ISO9241-307, Nemko-Bauart, Gost

STRUČNÝ NÁVOD NA OBSLUHU MONITORA PACKARD BELL

POKyny OHL'ADNE BEZPEČNOSTI A ÚDRŽBY

Skontrolujte prosím, či váš monitor podporuje napätie vo vašej krajine.

Zabráňte, aby sa do skrinky rozliala tekutina.

Presvedčte sa, či je počítač zapnutý.

Obraz je nestabilný.

Izolujte a eliminujte zdroje elektrického a magnetického poľa v blízkosti.

V počítači skontrolujte nastavenia pre displej. Vyberte podporovaný režim.

Na obrazovke sa zobrazi hlásenie „Check Cable (Skontrolujte kábel)“.

– Smernici č. 94/62/ES o obaloch a obalových odpadoch

4 - Séria Maestro

TECHNICKÉ ŠPECIFIKÁCIE MONITORA Maestro 222 DX
