Produkttyp	LCD-Monitor
Marke	Packard Bell
Modell	Maestro 242DX
Bildschirmgröße	23,6 Zoll (60 cm) Diagonale
Bildschirmtyp	Aktivmatrix-LCD-TFT
Maximale Auflösung	1920 x 1080 bei 60 Hz
Reaktionszeit	2 ms (Grau zu Grau)
Helligkeit	300 cd/m²
Statischer Kontrast	1000:1
Dynamischer Kontrast (DCR)	80000:1
Stromverbrauch (Normal)	< 70 W
Stromverbrauch (Standby)	< 2 W
Stromverbrauch (Aus)	< 1 W
Eingangsspannung	AC 100-240 V, 50/60 Hz
Videoanschlüsse	VGA (15-polig D-Sub), DVI (24-polig mit HDCP, optional)
Plug & Play	DDC1/2B
Konformitätsnormen	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Vermeiden Sie abrasive Produkte oder Lösungsmittel.
Sicherheit	Nicht Feuchtigkeit oder Regen aussetzen. Nicht öffnen (keine vom Benutzer austauschbaren Teile). Auf einer stabilen, belüfteten Oberfläche verwenden.
Reparierbarkeit	Nur durch qualifizierten Techniker. Entfernen Sie nicht die Abdeckung.

Häufig gestellte Fragen - Maestro 242DX PACKARD BELL

Wie schließe ich den Monitor an meinen Computer an?

Stellen Sie sicher, dass der Computer und der Monitor ausgeschaltet sind. Schließen Sie das VGA-Kabel (oder DVI, falls vorhanden) an der Rückseite von Computer und Monitor an. Schließen Sie das Netzkabel an die Steckdose an. Schalten Sie zuerst den Monitor ein, dann den Computer.

Was ist die maximale unterstützte Auflösung?

Die maximale Auflösung beträgt 1920 x 1080 bei 60 Hz. Stellen Sie Ihren Computer auf diese Auflösung ein, um eine optimale Darstellung zu erhalten.

Der Bildschirm bleibt schwarz, was tun?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Einschalttaste leuchtet. Stellen Sie sicher, dass das Videokabel richtig angeschlossen ist. Wenn die Betriebsanzeige leuchtet, befindet sich Ihr Computer möglicherweise im Ruhezustand: Bewegen Sie die Maus oder drücken Sie eine Taste.

Wie reinige ich den Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Chemikalien, Alkohol oder Scheuermittel. Vermeiden Sie das Verschütten von Flüssigkeiten auf das Gehäuse.

Der Monitor flackert oder das Bild ist instabil.

Halten Sie Quellen magnetischer Felder (Transformatoren, Motoren) fern. Stellen Sie den Computer auf einen kompatiblen Videomodus ein (1920x1080). Versuchen Sie eine andere Steckdose an einem anderen Stromkreis. Verwenden Sie die AUTO-Taste im OSD-Menü für eine automatische Einstellung.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die leuchtende Taste an der Vorderseite, um das OSD-Menü aufzurufen. Navigieren Sie zu den Optionen für Helligkeit und Kontrast und passen Sie die Werte nach Ihren Wünschen an.

Welche Videokabel kann ich verwenden?

Der Monitor ist VGA-kompatibel (analoges Kabel im Lieferumfang). Er kann auch ein DVI-Kabel (optional) für eine digitale Verbindung akzeptieren. Achten Sie darauf, Kabel in gutem Zustand zu verwenden.

Ist der Stromverbrauch im Standby hoch?

Nein, der Stromverbrauch im Standby beträgt weniger als 2 W und im Aus-Zustand weniger als 1 W. Dies entspricht den Energiesparnormen.

Wie entsorge ich den Monitor am Ende seiner Lebensdauer?

Werfen Sie den Monitor nicht in den Hausmüll. Gemäß der WEEE-Richtlinie bringen Sie ihn zu einer Sammelstelle oder zu Ihrem Händler beim Kauf eines Neugeräts.

Kann ich den Monitor selbst reparieren?

Nein, Eingriffe im Inneren des Monitors sind gefährlich und führen zum Garantieverlust. Nur ein qualifizierter Techniker darf das Gehäuse öffnen. Bei Problemen kontaktieren Sie den Packard Bell Support.

BEDIENUNGSANLEITUNG Maestro 242DX PACKARD BELL

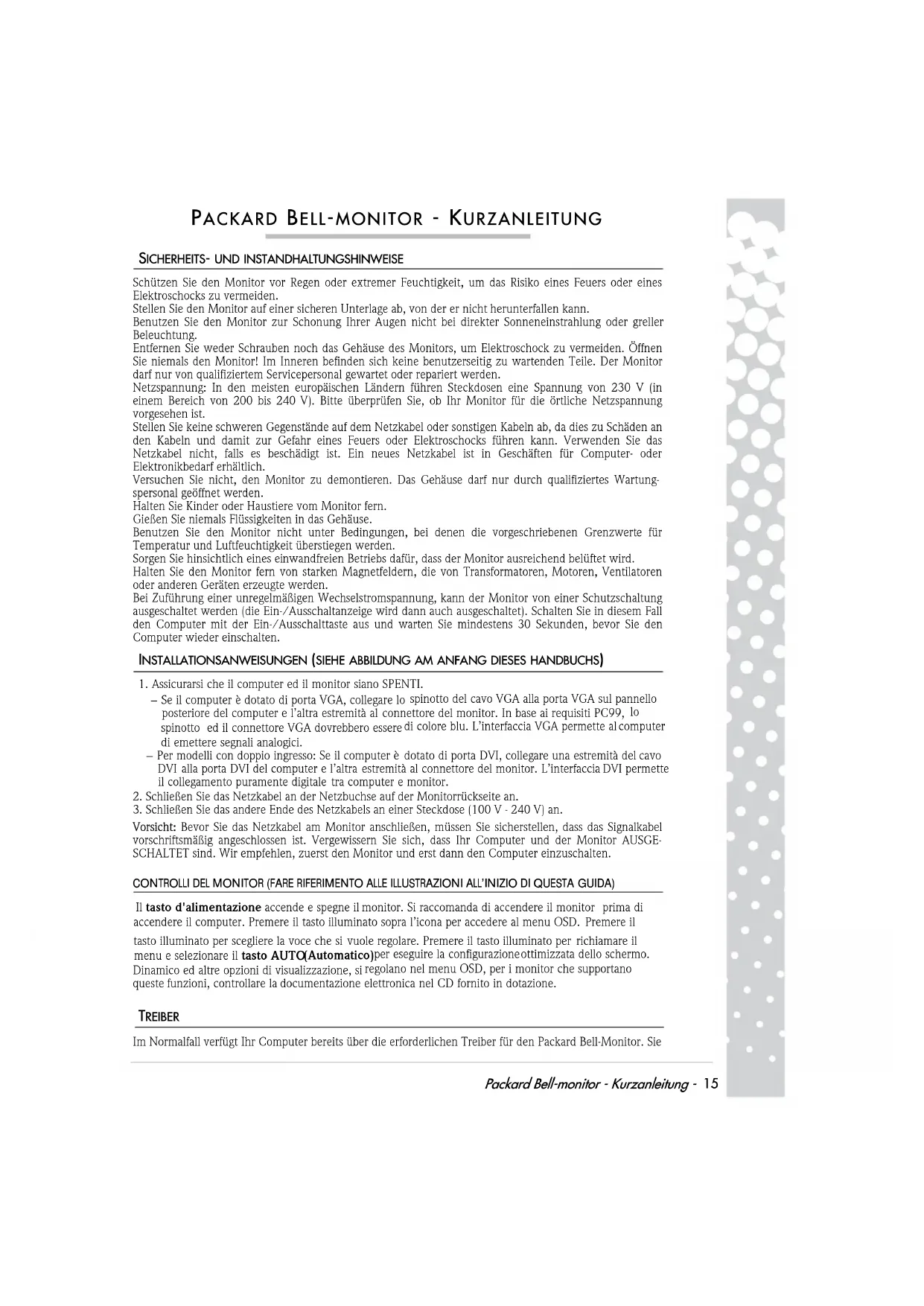

Packard Bell-monitor - Kurzanleitung 15

1. Vergewissern Sie sich, dass Computer und Bildschirm ausgeschaltet sind.

- Falls Ihr Computer über einen VGA-Anschluss verfügt, schließen Sie ein Ende des VGA-Kabels am VGA-Anschluss an der Rückseite Ihres Computers an und das andere Ende an Ihrem Bildschirm. Gemäß PC 99-Bestimmungen müssen VGA-Stecker und Steckeranschluss blau gekennzeichnet sein. Über die VGA-Sch nittstelle kann Ihr Computer analoge Signale ausgeben.

- Für Modelle mit dualem Eingang: Falls Ihr Computer über einen DVI-Anschluss verfügt, schließen Sie ein Ende des DVI-Kabels am DVI-Anschluss Ihres Computers an und das andere Ende an Ihrem Bildschirm. Die DVI-Schnittstelle ermöglicht eine rein digitale Verbindung zwischen Computer und Bildschirm.

BILDSCHIRMSTEUERUNG (SIEHE ABBILDUNGEN AM ANFANG DIESER ANLEITUNG)

Die Netztaste schaltet Ihren Bildschirm ein und aus. Wir empfehlen Ihnen, zuerst den Bildschirm und dann den Computer einzuschalten. Drücken Sie auf die beleuchtete Taste über dem Netzsymbol, um das OSD-Menü zu öffnen. Drücken Sie die beleuchtete Taste, um das Element anzuwählen, das sie einstellenmöchten. Drücken Sie die beleuchtete Taste, um das Menü zu öffnen und wählen Sie die Taste AUTO, um den Bildschirm a mit den optimalen Einstellungen einrichten zu lassen.

Dynamische Anzeige und andere Anzeigeoptionen werden im OSD-Menü eingestellt; beachten Sie bei Bildschirmen, die diese Funktionen unterstützen, dielektronische Bedienungsanleitung auf der mitgelieferten CD.

CONTROLADORES

PACKARD BELL-MONITOR - KURZANLEITUNG

SICHERHEITS- UND INSTANDHALTUNGSHINWEISE

Schützen Sie den Monitor vor Regen oder extremer Feuchtigkeit, um das Risiko eines Feuers oder eines Elektroschocks zu vermeiden.

Stellen Sie den Monitor auf einer sicheren Unterlage ab, von der er nicht herunterfallen kann.

Benutzen Sie den Monitor zur Schonung Ihrer Augen nicht bei direkter Sonneneinstrahlung oder greller Beleuchtung.

Entfernen Sie weder Schrauben noch das Gehäuse des Monitors, um Elektroschock zu vermeiden. Öffnen Sie niemals den Monitor! Im Inneren befinden sich keine benutzerseitig zu wartenden Teile. Der Monitor darf nur von qualifiziertem Servicepersonal gewartet oder repariert werden.

Netzspannung: In den meisten europäischen Ländern führen Steckdosen eine Spannung von 230 V (in einem Bereich von 200 bis 240 V). Bitte überprüfen Sie, ob Ihr Monitor für die örtliche Netzspannung vorgesehen ist.

Stellen Sie keine schweren Gegenstände auf dem Netzkabel oder sonstigen Kabeln ab, da dies zu Schäden an den Kabeln und damit zur Gefahr eines Feuers oder Elektroschocks führen kann. Verwenden Sie das Netzkabel nicht, falls es beschädigt ist. Ein neues Netzkabel ist in Geschäften für Computer- oder Elektronikbedarf erhältlich.

Versuchen Sie nicht, den Monitor zu demontieren. Das Gehäuse darf nur durch qualifiziertes Wartungspersonal geöffnet werden.

Halten Sie Kinder oder Haustiere vom Monitor fern.

Gießen Sie niemals Flüssigkeiten in das Gehäuse.

Benutzen Sie den Monitor nicht unter Bedingungen, bei denen die vorgeschriebenen Grenzwerte für Temperatur und Luftfeuchtigkeit überstiegen werden.

Sorgen Sie hinsichtlich eines einwandfreien Betriebs dafür, dass der Monitor ausreichend belüftet wird.

Halten Sie den Monitor fern von starken Magnetfeldern, die von Transformatoren, Motoren, Ventilatoren oder anderen Geräten erzeugte werden.

Bei Zuführung einer unregelmäßigen Wechselstromspannung, kann der Monitor von einer Schutzschaltung ausgeschaltet werden (die Ein-/Ausschaltanzeige wird dann auch ausgeschaltet). Schalten Sie in diesem Fall den Computer mit der Ein-/Ausschalttaste aus und warten Sie mindestens 30 Sekunden, bevor Sie den Computer wieder einschalten.

INSTALLATIONSANWEISUNGEN (SIEHE ABBILDUNG AM ANFANG DIESES HANDBUCHS)

1. Schließen Sie das Netzkabel an der Netzbuchse auf der Monitorrückseite an.

2. Schließen Sie das andere Ende des Netzkabels an einer Steckdose (100 V - 240 V) an.

Vorsicht: Bevor Sie das Netzkabel am Monitor anschließen, müssen Sie sicherstellen, dass das Signalkabel vorschriftsmäßig angeschlossen ist. Vergewissern Sie sich, dass Ihr Computer und der Monitor AUSGE-SCHALTET sind. Wir empfehlen, zuerst den Monitor und erst dann den Computer einzuschalten.

Im Normalfall verfügt Ihr Computer bereits über die erforderlichen Treiber für den Packard Bell-Monitor. Sie

können sie aber auch aus dem Support-Bereich auf der Packard Bell-Website unter www.packardbell.com herunterladen.

WEITERE INFORMATIONEN

Weitergehende Informationen finden Sie in einem umfassenden Leitfaden im Packard Bell InfoCentre* oder im Internet im Support-Abschnitt auf der Packard Bell Website unter www.packardbell.com

*Nur verfügbar für Monitore, die als Bestandteil eines kompletten Packard Bell Computersystems erworben wurden.

FEHLERBEHEBUNG

Unter den nachfolgend genannten Umständen sollten Sie unverzüglich das Netzkabel des Monitors von der Steckdose abtrennen und sich zwecks Unterstützung an qualifiziertes Wartungspersonal wenden:

Wenn das Netzkabel oder der Netzstecker beschädigt ist.

Falls Flüssigkeiten oder Gegenstände in das Innere des Monitors geraten sind.

Wenn der Monitor Regen oder Wasser ausgesetzt war.

Wenn der Monitor heruntergefallen oder das Gehäuse beschädigt ist.

Bevor Sie sich an einen autorisierten Packard Bell-Servicebetrieb wenden, überprüfen Sie bitte die folgenden Punkte:

Der Monitor zeigt kein Bild, und die Netz-LED leuchtet nicht.

Überprüfen Sie, ob das Netzkabel an beiden Enden vorschriftsmäßig angeschlossen und der Strom eingeschaltet ist.

Überprüfen Sie, ob das Signalkabel korrekt am Computer angeschlossen und unbeschädigt ist.

Der Monitor zeigt kein Bild angezeigt, obwohl die Netz-LED leuchtet.

Ihr Computer befindet sich wahrscheinlich im stromsparenden Power Down- oder Sleep-Modus. Dies ist ein zeitweiliger Betriebszustand, in dem die Leistungsaufnahme Ihres Computers und Monitors reduziert ist. Bewegen Sie die Maus etwas oder betätigen Sie eine Taste auf der Tastatur und warten Sie einige Sekunden. Es kann auch sein, dass die Helligkeit Ihres Monitors zu stark oder zu gering eingestellt ist. Stellen Sie die Helligkeit mit Hilfe der entsprechenden Funktionstaste ein.

Überprüfen Sie, ob Sie der verwendete Anzeigemodus vom Monitor unterstützt wird.

Schalten Sie den Monitor aus und an, um festzustellen, ob das Problem so gelöst werden kann.

Stellen Sie sicher, dass der Monitor eingeschaltet ist.

Das Bild ist instabil.

Isolieren oder entfernen Sie elektrische Felder oder Magnetfelder in unmittelbarer Nähe des Bildschirms.

Stellen Sie Ihren Computer auf einen unterstützten Videomodus ein (weitere Informationen enthält die Dokumentation auf der mitgelieferten CD).

Schließen Sie den Monitor an einer anderen, geerdeten Steckdose an, vorzugsweise an einer Steckdose, die zu einem anderen Stromkreis gehört.

Überprüfen Sie die Anzeigeeinstellungen Ihres Computers und stellen Sie sicher, dass ein unterstützter Modus gewählt wurde.

Auf dem Bildschirm erscheint die Meldung "Check Cable".

Stellen Sie sicher, dass das analoge Signalkabel korrekt am analogen Video-Port auf der Rückseite des Monitors angeschlossen ist.

Stellen Sie sicher, dass das andere Ende des Kabels korrekt am VGA-Port Ihres Computers angeschlossen ist.

PRODUKTENSORGUNG

Gemäß der Richtlinie 2002/96/EC, auch bekannt als WEEE (Waste Electrical and Electronic Equipment)-Richtlinie müssen elektrische und elektronische Produkte getrennt vom normalen Hausmüll entsorgt werden, um die Wiederbenutzung, Weiterverwertung und andere Formen der Wiedergewinnung zu fördern und die Menge des zu beseitigenden Mülls und im Hinblick auf eine geringere Deponielagerung und Veraschung zu reduzieren.

Das Logo des durchgestrichenen Papierkorbs soll Sie deshalb daran erinnern, dass diese

Produkte getrennt gesammelt und entsorgt werden müssen. Diese Vorschriften betreffen alle Ihre Packard Bell-Produkte (Computer, Monitor, GPS, MP3-Player, externes Festplattenlaufwerk) sowie sämtliches Zubehör wie Tastatur, Maus, Lautsprecher, Fernbedienung usw. Falls Sie solche Produkte entsorgen müssen, sollten Sie sicherstellen, dass sie ordnungsgemäß wiederverwertet werden, indem Sie sich an die zuständige Behörde wenden oder Ihre ersetzten Altgeräte an den Händler zurückgeben. Weitere Informationen finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm

Dieses Produkt trägt das CE-Kennzeichen und erfüllt:

– Richtlinie über elektromagnetische Verträglichkeit 2004/108/EG
– Niederspannungsrichtlinie 2006/95/EG
- Richtlinie RoHS 2002/95/EG

Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung.

Ausführliche Angaben zu den Europäischen Normen, die dieses Gerät erfüllt, finden Sie im elektronischen Benutzerhandbuch.

VERPACKUNG

Die Verpackung dieses Produkts erfüllt:

Richtlinie über Verpackung und Verpackungsabfall 94/62/EG

TECHNISCHE DATEN DES PACKARD BELL Maestro 222DX MONITORS

Eingangsspannung	AC 100-240V,50/60 Hz
Bildröhre	21.5" (55cm)sichtbar
Anzeige TFT-LCD-Aktivmatrix
Auflösung (max.) 1920x1080 bei 60Hz
Eingangssignal	Analog RGB 0,7 Vp-p positiv, 75 Ohm, Separate oder Composite TTL-Level Synchronisation, über 15-poligen D-Sub-SteckerDigital (DVI): 24-poliger DVI mit HDCP-Unterstützung (optional)AudiocingangUSB 2.0 B (Eingang)(optional)USB 2.0 A (Ausgang x 3)(optional)
Reaktionszeit 2 ms (G zu G)
Stromverbrauch	Normalbetrieb: <70 WEnergiesparmodus: <2 WAus: <1 W
Kontrast 1000 : 1
DCR	50000 : 1 (dynamisches Kontrastverhältnis)
Helligkeit 300 cd/m2
Plug-&-Play Erfüllt DDCI/2B (Display Data Channel 1/2B)-Protokoll
Sicherheits- und EMV-Hinweise	CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost

TECHNISCHE DATEN DES PACKARD BELL Maestro 242DX MONITORS

Eingangsspannung	AC 100-240V,50/60 Hz
Bildröhre	23.6" (60cm)sichtbar
Anzeige TFT-LCD-Aktivmatrix
Auflösung (max.)	1920x1080 bei 60Hz
Eingangssignal	Analog RGB 0,7 Vp-p positiv, 75 Ohm, Separate oder Composite TTL-Level Synchronisation, über 15-poligen D-Sub-SteckerDigital (DVI): 24-poliger DVI mit HDCP-Unterstützung(optional)AudioeingangUSB 2.0 B (Eingang)(optional)USB 2.0 A (Ausgang x 4)(optional)
Reaktionszeit	2 ms (G zu G)
Stromverbrauch	Normalbetrieb: <70 WEnergiesparmodus: <2 WAus: <1 W
Kontrast	1000 : 1
DCR	80000 : 1 (dynamisches Kontrastverhältnis)
Helligkeit	300 cd/m2
Plug-&-Play	Erfüllt DDC1/2B (Display Data Channel 1/2B)-Protokoll
Sicherheits- und EMV-Hinweise	CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost
