Maestro 222DX - Monitor PACKARD BELL - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Packard Bell
Modell	Maestro 222DX
Bildschirmgröße	21,5 Zoll (55 cm) Diagonale
Bildschirmtyp	Aktive Matrix TFT-LCD
Maximale Auflösung	1920 x 1080 bei 60 Hz
Reaktionszeit	2 ms (Grau zu Grau)
Kontrast	1000:1 (statisch), 50000:1 (dynamisch)
Helligkeit	300 cd/m²
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch (Normal)	< 70 W
Stromverbrauch (Bereitschaft)	< 2 W
Stromverbrauch (Aus)	< 1 W
Videoanschlüsse	VGA (15-pol. D-Sub), DVI (24-pol. mit HDCP, optional)
Zusätzliche Anschlüsse	Audio-Eingang, USB 2.0 (Typ-B-Eingang, Typ-A-Ausgang x3, optional)
Plug & Play	DDC1/2B
Sicherheit und elektromagnetische Verträglichkeit	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen. Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden oder flüssigen Reinigungsmittel verwenden.
Sicherheitshinweise	Gehäuse nicht öffnen. Nicht Feuchtigkeit aussetzen. Starke Magnetfelder vermeiden. Auf einer stabilen Oberfläche verwenden.
Umweltnormen	Entspricht WEEE (Richtlinie 2002/96/EG) und Verpackung gemäß 94/62/EG
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar (FR, CS, DE, EL, ES, FI, HU, IT, PL, SK, SV, TR). Handbuch mit 56 Seiten.

Häufig gestellte Fragen - Maestro 222DX PACKARD BELL

Wie schließe ich den Monitor an meinen Computer an?

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Verbinden Sie das VGA-Kabel (oder DVI, falls verfügbar) mit den entsprechenden Anschlüssen. Schließen Sie das Netzkabel an, schalten Sie zuerst den Monitor und dann den Computer ein.

Was tun, wenn kein Bild erscheint und die Betriebsanzeige aus ist?

Überprüfen Sie, ob das Netzkabel an beiden Enden richtig eingesteckt ist und die Steckdose funktioniert. Drücken Sie den Netzschalter des Monitors.

Was tun, wenn kein Bild erscheint, die Betriebsanzeige jedoch leuchtet?

Der Computer befindet sich möglicherweise im Bereitschaftsmodus. Bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur. Überprüfen Sie auch, ob die Helligkeit nicht auf Minimum eingestellt ist. Stellen Sie sicher, dass der Anzeigemodus mit dem Monitor kompatibel ist.

Was tun, wenn das Bild instabil ist?

Halten Sie Quellen magnetischer Felder (Transformatoren, Motoren) fern. Überprüfen Sie, ob der Videomodus des Computers kompatibel ist. Versuchen Sie, den Monitor an eine andere geerdete Steckdose anzuschließen.

Was bedeutet die Meldung "Kabel prüfen"?

Das Videokabel ist nicht richtig angeschlossen. Überprüfen Sie die VGA- oder DVI-Verbindungen auf der Rückseite des Monitors und des Computers. Stellen Sie sicher, dass das Kabel nicht beschädigt ist.

Wie stelle ich die Anzeigeeinstellungen (OSD) ein?

Drücken Sie die Netz-/Ein-/Austaste (oder die beleuchtete Taste), um das OSD-Menü aufzurufen. Verwenden Sie die Navigationstasten, um die Einstellungen (Helligkeit, Kontrast usw.) auszuwählen. Die AUTO-Taste ermöglicht eine automatische Optimierung.

Wie reinige ich den Monitorbildschirm?

Trennen Sie den Monitor vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser), um den Bildschirm vorsichtig abzuwischen. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Wie kann ich mit diesem Monitor Energie sparen?

Der Monitor wechselt automatisch in den Bereitschaftsmodus (< 2 W), wenn der Computer inaktiv ist. Für minimalen Verbrauch schalten Sie den Monitor vollständig aus (Verbrauch < 1 W).

Wie entsorge ich diesen Monitor am Ende seiner Lebensdauer?

Gemäß der WEEE-Richtlinie (2002/96/EG) entsorgen Sie den Monitor nicht im Hausmüll. Bringen Sie ihn zu einem Recyclinghof oder geben Sie ihn bei Ihrem Händler zum Recycling ab.

Wo finde ich die Treiber für diesen Monitor?

Die Treiber sind normalerweise im Lieferumfang Ihres Computers enthalten. Andernfalls laden Sie sie von der Packard Bell-Website herunter: www.packardbell.com, Bereich Technischer Support.

BEDIENUNGSANLEITUNG Maestro 222DX PACKARD BELL

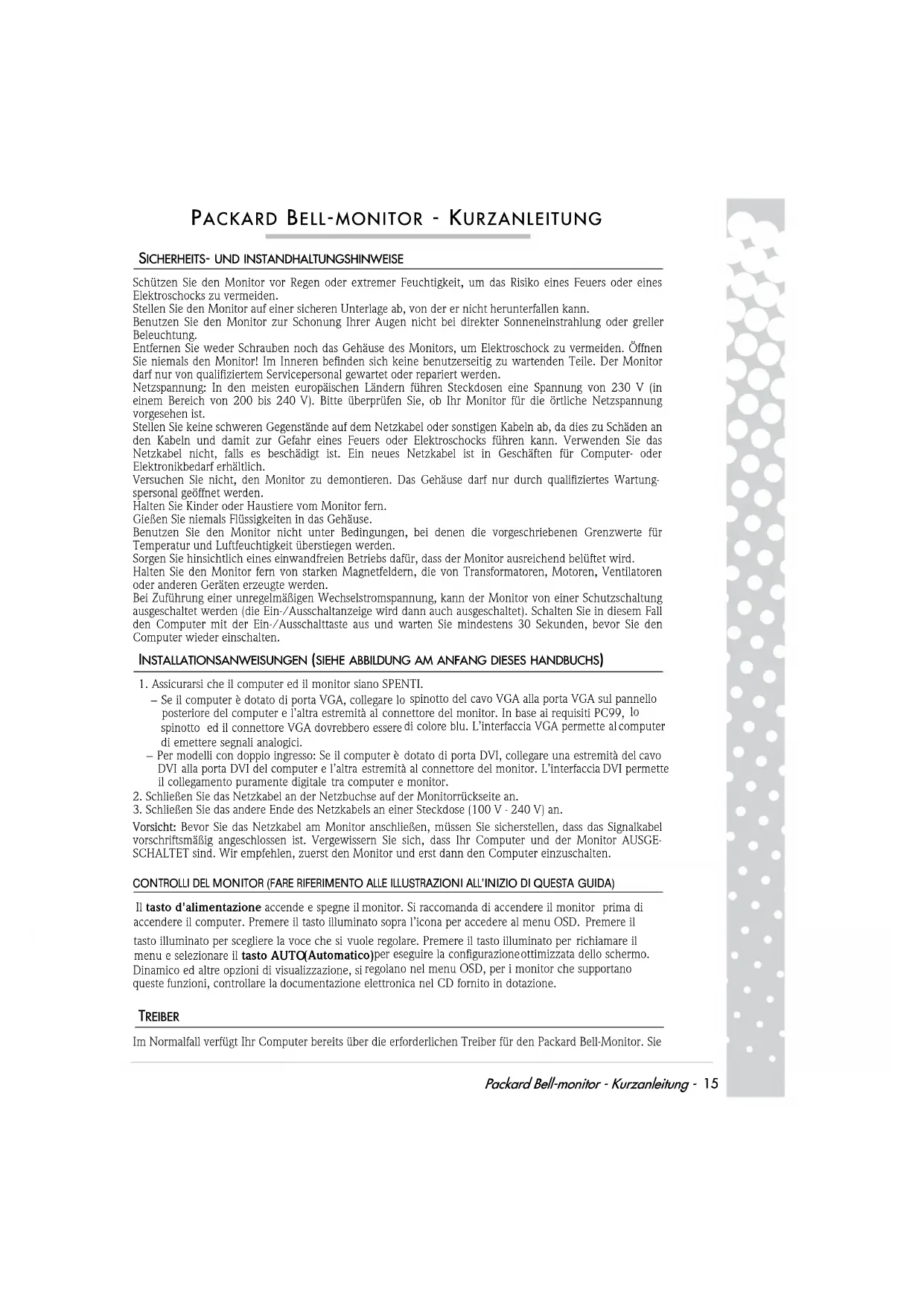

Packard Bell-monitor - Kurzanleitung 15

1. Vergewisern Sie sich, dass Computer und Bildschirm ausgeschaltet sind.

2. Falls Ihr Computer über einen VGA-Anschluss verfügt, schlieben Sie ein Ende des VGA-Kabels am VGA-Ansc hluss an der Rückseite Ihres Computers an und das andere Ende an Ihr Bildschirm. Gernaß PC 99-Bestimmungen müssen VGA-Stecker und Steckeranschluss blau gekennzeichnet sein. Über die VGA-Sch nittstelle kann Ihr Computer analoge Signale ausgegeben.

3. Für Modèle mit dualem Eingang: Falls Ihr Computer über einen DVI-Anschluss verfügt, schlieben Sie ein Ende des DVI-Kabels am DVI-Anschluss Ihres Computers an und das andere Ende an ihrem Bildschirm. Die DVI-Schnittstelle erhögt eine rein digitale Verbindung zwischen Computer und Bildschirm.

4. Conecte el cable de alimentacion en el enchufe de la parte posterior del monitor.

5. Conecte el除外 extremo del cable de alimentacion a una toma de corriente electrica de 100 V-240 V con puesta a tierra.

BILDSCHIRMSTEUERUNG (SIEHE ABBILDUNGEN AM ANFANG DIESER ANLEITUNG)

Die Netztaste schaltet ihren Bildschirm ein und aus. Wir empfehlen Ihnen, zuerst den Bildschirm und dann den Computer einzuschalten. Drücken Sie auie beleuchtete Tase uber dem Netzsymbol, um daSD-Menu zu Offnen. Drucken Sie die beleuchteTaste, um das Element anzuwahlen, das sie einstellenmochten. Druck enSie die beleuchte Taste, um das Menu zu Offnen und wahlen Sie die Taste AUTO, um den Bildschirm a mit den optimalen Einstellungen einrichten zu halten.

Dynamische Anzeige und andere Anzeugepositionen werden im OSD-MENU eingestellt; beachten Sie bei Bilds chirmen, die diese Funktionen unterstützen, dielektronische Bedienungsanleitung auf der mitgelieferten CD.

CONTROLADORES

PACKARD BELL-MONITOR - KURZANLEITUNG

SICHERHEITS- UND INSTANDHALTUNGSHINWEISE

Schützen Sie den Monitor vor Regen oder extremer Feuchtigkeit, um das Risiko eines Feuers oder eines Elektroschocks zu vermeiden.

Stellen Sie den Monitor auf einer sicheren Unterlage ab, von der er nicht herunterfallen kann.

Benutzen Sie den Monitor zur Schonung ihrer Augen nicht bei direkter Sonneneinstrahlung oderGREller Beleuchting.

Entferen Sie weder Schrauben noch das Gehäuse des Monitors, um Elektroschock zu vermeiden. Öffnen Sie niemals den Monitor! Im Inneren befinden sich keine benutzserseitig zu wartenden Teile. Der Monitorarf nur von qualifiziertem Servicepersonal gewartet oder repariert werden.

Netzspannung: In den meisten europäischen Ländern führten Steckdosen eine Spannung von 230 V (in einem Bereich von 200 bis 240 V).itte überprüfen Sie, ob Ihr Monitor fur die ortliche Netzspannung vorgesehen ist.

Stellen Sie keine schweren Gegenstände auf dem Netzkabel oder sonstigen Kabeln ab, da dies zu Schaden an den Kabeln und damit zur Gefahr eines Feuers oder Elektroschocks führen kann. Verwenden Sie das Netzkabel nicht, falls es beschädigt ist. Ein neuen Netzkabel ist in Geschäften für Computer-oder Elektronikbedarf erhältlich.

Versuchen Sie nicht, den Monitor zu demontieren. Das Gehäusearf nur durch qualifiziertes Wartungspersonal geöffnet werden.

Halten Sie Kinder oder Haustiere vom Monitor fern.

Gießen Sie niemals Flüssigkeiten in das Gehäuse.

Benutzen Sie den Monitor nicht unter Bedingungen, bei denen die vorgeschriebenen Grenzwerte für Temperatur und Luftfeuchtigkeit überziegen werden.

Sorgen Sie hinsichtlich eines einwandfrei Betriebs davon, dass der Monitor ausreichend beluftet wird.

Halten Sie den Monitor fern von starken Magnetfeldern, die von Transformatoren, Motoren, Ventilatoren oder anderen Geräten erzeugte werden.

Bei Zuführung einer unregelmäßigen Wechselstromspannung, kann der Monitor von einer Schutzschaltung ausgeschlossen werden (die Ein-/Ausschaltanzeige wird dann auch ausgeschlossen). Schalten Sie in thisem Fall den Computer mit der Ein-/Ausschalttaste aus und warten Sie mindestens 30 Sekunden, bevor Sie den Computer wieder eingelten.

INSTALLATIONSANWEISUNGEN (SIEHE ABBILDUNG AM ANFANG DIESES HANDBUCHS)

1. Schlieben Sie das Netzkabel an der Netzbuchse auf der Monitorrückseite an.

2. SchlieBen Sie das andere Ende des Netzkabels an einer Steckdose (100 V - 240 V) an.

Vorsicht: Bevor Sie das Netzkabel am Monitor anschließen, müssen Sie sicherenstellen, dass das Signalkabel vorschrifsmäßig angeschlossen ist. Vergewissern Sie sich, dass Ihr Computer und der Monitor AUSGESCHALTET sind. Wir empfehlen, zuerst den Monitor und erst dann den Computer einzuschalten.

Im Normalfall verfügt Ihr Computer bereits über die erforderlichen Treiber für den Packard Bell-Monitor. Sie

konnen sie aber auch aus dem Support-Bereich auf der Packard Bell-Website unter www.packardbell.com herunterlagen.

WEITERE INFORMATIONEN

Weitergehende Informationen finden Sie in einem umfassenden Leitfaden im Packard Bell InfoCentre* oder im Internet im Support-Abschnitt auf der Packard Bell Website unter www.packardbell.com

*Nur verfügbar für Monitore, die als Bestandteil eines kompletten Packard Bell Computersystems erworben wurden.

FEHLERBEHEBUNG

Unter den nachfolgend genommen Umständen sollen Sie unverzüglich das Netzkabel des Monitors von der Steckdose abtrennen und sich zwecks Unterstützung an qualifiziertes Wartungspersonal wenden:

Wenn das Netzkabel oder der Netzstecker beschädigt ist.

Falls Flüssigkeiten oder Gegenstände in das Innere des Monitors geraten sind.

Wenn der Monitor Regen oder Wasser ausgesetzt war.

Wenn der Monitor heruntergefallen oder das Gehäuse beschädigt ist.

Bevor Sie sich an einen autorisierten Packard Bell-Servicebetrieb wenden, überprüfen Sieitte die folgenden Punkte:

Der Monitor zeigt kein Bild, und die Netz-LED leuchtet nicht.

Überprüfen Sie, ob das Netzkabel an beiden Enden vorschrifsmäßig angeschlossen und der Strom eingeschaltet ist.

Überprüfen Sie, ob das Signalkabel korrekt am Computer angeschlossen und unbeschädigt ist.

Der Monitor zeigt kein Bild angezeigt, obwohl die Netz-LED leuchtet.

Ihr Computer befindet sich wahrscheinlich im stromsparen Den Power Down- oder Sleep-Modus. Dies ist ein zeitweiliger Betriebszustand, in dem die Leistungsaufnahme Ihres Computers und Monitors reduziert ist.

Bewegen Sie die Maus etwas oder betätigen Sie eine Taste auf der Tastatur und warten Sie einige Sekunden. Es kann auch sein, dass die Helligkeit ihren Monitors zu stark oder zu gering eingestellt ist. Stellen Sie die Helligkeit mit Hilfe der entsprechenden Funktionstaste ein.

Überprüfen Sie, ob Sie der verwendete Anzeigemodus vom Monitor untersätzt wird.

Schalten Sie den Monitor aus und an, um festzustellen, ob das Problem so gelost werden kann.

Stellen Sie sicher, dass der Monitor eingeschaltet ist.

Das Bild ist instabil.

Isolieren oder entfernen Sie elektrische Felder oder Magnetfelder in unmittelbarer Nane des Bildschirms.

Stellen Sie ihren Computer auf einen Unterstützungen Videomodus ein (weitere Informationen enthalt die Dokumentation auf der mitgelieferten CD).

Schlieben Sie den Monitor an einer anderen, geerdeten Steckdose an, vorzugsweise an einer Steckdose, die zu einem anderen Stromkreis gehört.

Überprüfen Sie die Anzeigeeinstellungen Ihres Computers und stellen Sie sich, dass ein Unterstützung Modus gewählt wurde.

Auf dem Bildschirm erscheint die Meldung "Check Cable".

Stellen Sie sichere, dass das analoge Signalkabel korrekt am analogen Video-Port auf der Rückseite des Monitors angeschlossen ist.

Stellen Sie sicher, dass das andere Ende des Kabels korrekt am VGA-Port Ihres Computers angeschlossen ist.

PRODUKTENSORGUNG

Gemäß der Richtlinie 2002/96/EC, auch betracht als WEEE (Waste Electrical and Electronic Equipment)-Richtlinie mutsen elektrische und elektronische Produkte getrennt vom normalen Hausmull entsorgt werden, um die Wiederbenutzung, Weiterverwertung und andere Formen der Wiedergewinnung zu fördern und die Menge des zu beseitigenden Mülls und im Hinblick auf eine geringere Deponielagerung und Veraschung zu reduzieren.

Produkte getrennt gesammelt und entsorgt werden müssen. Diese Vorschriften betrefnen alle ihre Packard Bell-Produkte (Computer, Monitor, GPS, MP3-Player, externes Festplattenlaufwerk) sowie ähnliches Zubehör wie Tastatur, Maus, Lautsprecher, Fernbedienung usw. Falls Sie solche Produkte entsorgen müssen, sollen den Sie sicherenstellen, dass sie ordnungsgemäß wiederverwertet werden, indem sie sich an die zuständige Behörde wenden oder ihrer ersetzen Altergeäre an den Handler zurückgeben. Weitere Informationen finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm

Dieses Produktträgt das CE-Kennzeichen und erfüllt:

Richtlinie über elektromagnetische Verträglichkeit 2004/108/EG
Niederspannungsrichtlinie 2006/95/EG
Richtlinie RoHS 2002/95/EG

Richtlinie 2005/32/EG des Europäischen Parliaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung.

Ausfuhrliche Angaben zu den Europäischen Normen, die these Gerät erfüllt, finden Sie im elektronischen Benutz-zerhandbuch.

VERPACKUNG

Die Verpackung these Products erfüllt:

Richtlinie über Verpackung und Verpackungsabfall 94/62/EG

TECHNISCHE DATEN DES PACKARD BELL Maestro 222DX MONITORS

Eingangsspannung	AC 100-240V,50/60 Hz
Bildröhre	21.5" (55cm)sichtbar
Anzeige TFT-LCD-Aktivmatrix
Auflösung (max.) 1920x1	080 bci 60Hz
Eingangssignal	Analog RGB 0,7 Vp-p positiv, 75 Ohm, Separate oder Composite TTL-Level Synchronisation, über 15-poligen D-Sub-Stecker • Digital (DVI): 24-poliger DVI mit HDCP-Unterstützung (optional) • Audiocingang • USB 2.0 B (Eingang)(optional) • USB 2.0 A (Ausgang x 3)(optional)
Reaktionszeit 2 ms (G zu G)
Stromverbrauch	Normalbetrieb: <70 W Energiesparmodus: <2 W Aus: <1 W
Kontrast 1000 : 1
DCR	50000 : 1 (dynamisches Kontrastverhältnis)
Helligkeit 300 cd/m2
Plug-&-Play Erfüllt DDCI	2B (Display Data Channel 1/2B)-Protokoll
Sicherheits- und EMV-Hinweise	CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost

TECHNISCHE DATEN DES PACKARD BELL Maestro 242DX MONITORS

Eingangsspannung	AC 100-240V,50/60 Hz
Bildröhre	23.6" (60cm)sichtbar
Anzeige TFT-LCD-Aktivmatrix
Auflösung (max.)	1920x1080 bei 60Hz
Eingangssignal	Analog RGB 0,7 Vp-p positiv, 75 Ohm, Separate oder Composite TTL-Level Synchronisation, über 15-poligen D-Sub-Stecker • Digital (DVI): 24-poliger DVI mit HDCP-Unterstützung(optional) • Audioeingang • USB 2.0 B (Eingang)(optional) • USB 2.0 A (Ausgang x 4)(optional)
Reaktionszeit	2 ms (G zu G)
Stromverbrauch	Normalbetrieb: <70 W Energiesparmodus: <2 W Aus: <1 W
Kontrast	1000 : 1
DCR	80000 : 1 (dynamisches Kontrastverhältnis)
Helligkeit	300 cd/m2
Plug-&Play	Erfüllt DDC1/2B (Display Data Channel 1/2B)-Protokoll
Sicherheits- und EMV-Hinweise	CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost
