Caractéristiques	Détails
Type de moniteur	LCD
Taille de l'écran	22 pouces
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	5 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, VGA
Angle de vision	170° horizontal, 160° vertical
Utilisation recommandée	Bureau, multimédia, jeux légers
Consommation électrique	25 W (en fonctionnement)
Dimensions (L x H x P)	49.5 x 36.5 x 20.5 cm
Poids	3.5 kg
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable.
Garantie	2 ans

FOIRE AUX QUESTIONS - Maestro 222DX PACKARD BELL

Comment régler la luminosité de mon Packard Bell Maestro 222DX ?

Utilisez le bouton de menu sur le moniteur pour accéder aux paramètres d'affichage, puis sélectionnez 'Luminosité' et ajustez le niveau selon vos préférences.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le moniteur sur une autre prise ou de tester avec un autre câble d'alimentation.

Comment connecter mon Packard Bell Maestro 222DX à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter votre moniteur à votre ordinateur. Assurez-vous que l'entrée sélectionnée sur le moniteur correspond au port utilisé.

Que faire si l'image de mon moniteur est floue ?

Vérifiez la résolution affichée sur votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur, qui est 1920x1080. Vous pouvez aussi ajuster les paramètres de netteté dans le menu du moniteur.

Comment réinitialiser les paramètres d'usine de mon Packard Bell Maestro 222DX ?

Accédez au menu des paramètres, puis sélectionnez l'option 'Réinitialiser' ou 'Paramètres d'usine' pour restaurer les réglages par défaut.

Y a-t-il des mises à jour du firmware disponibles pour le Packard Bell Maestro 222DX ?

Visitez le site officiel de Packard Bell pour vérifier la disponibilité de mises à jour du firmware et suivez les instructions pour les installer si nécessaire.

Pourquoi le son ne fonctionne-t-il pas sur mon moniteur Packard Bell Maestro 222DX ?

Assurez-vous que le câble audio est correctement branché et que le volume est activé sur le moniteur. Vérifiez également les paramètres audio de votre ordinateur.

Comment ajuster les paramètres de couleur de mon moniteur ?

Accédez au menu du moniteur, sélectionnez 'Couleur' et ajustez les niveaux de rouge, vert et bleu selon vos préférences.

Que faire si mon moniteur affiche un message d'erreur ?

Notez le message d'erreur affiché et consultez le manuel d'utilisation pour obtenir des instructions spécifiques. Vous pouvez également redémarrer le moniteur et vérifier les connexions.

Comment nettoyer l'écran de mon Packard Bell Maestro 222DX ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. N'appliquez jamais de liquide directement sur l'écran.

MODE D'EMPLOI Maestro 222DX PACKARD BELL

les elements representes ne sont fournis qu'a des fins d'illustration. Images non contractuelles. Les caractéristiques de ce produit sont susceptibles de changer sans prévais.

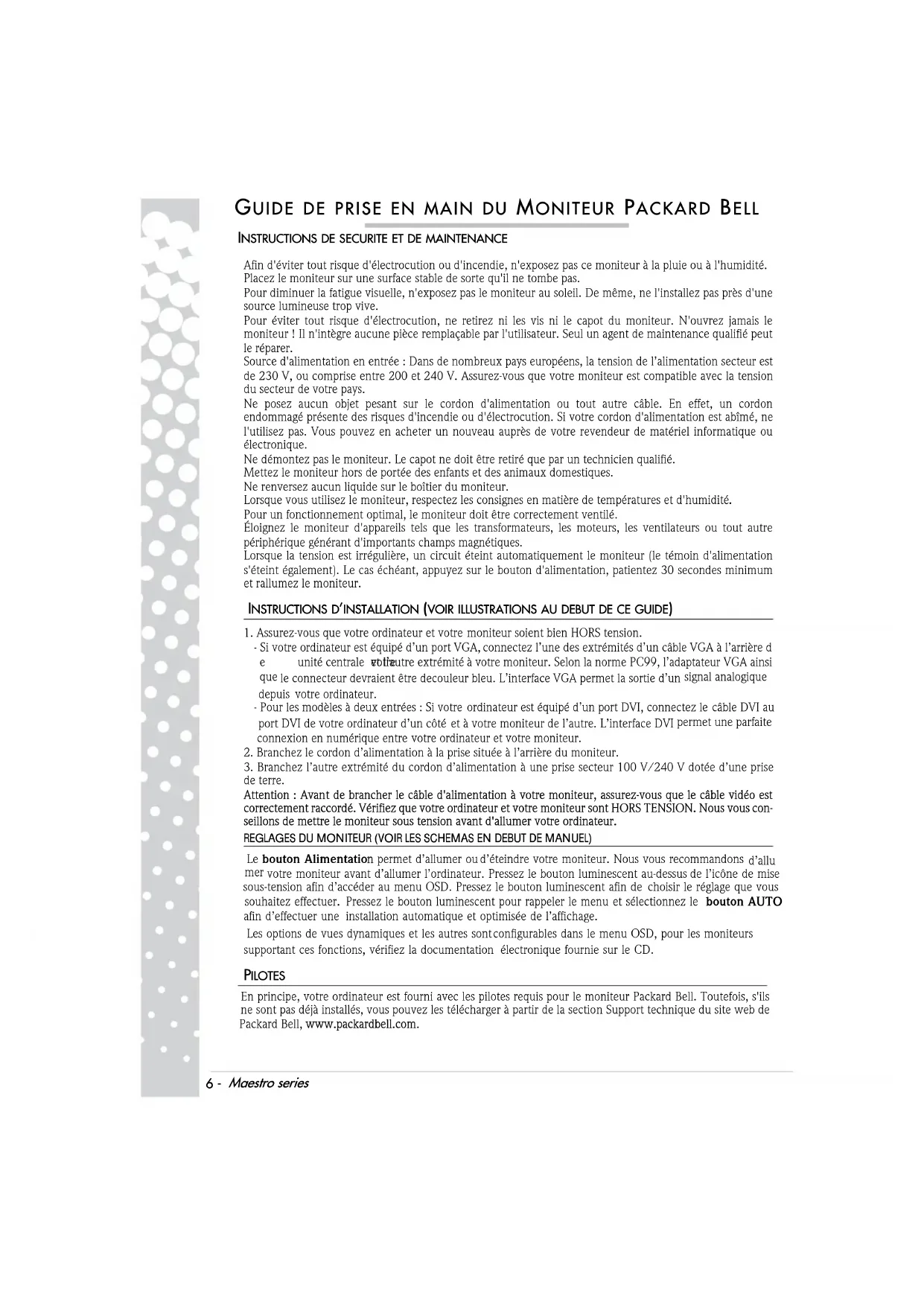

Guide de prise en main du Moniteur Packard Bell 6

Guia Rapida del Monitor Packard Bell. 9

Guida Rapida Monitor Packard Bell 12

Afin d'eviter tout risque d'électrocution ou d'incendie, n'expose pas ce moniteur à la pluie ou à l'humidité. Placez le monitér sur une surface stable de sorte qu'il ne tombe pas.

Pour diminuér la fatigue visuelle, n'exposez pas le moniteur au soleil. De même, ne l'installé pas pres d'une source lumineuse trop vivie.

Pour éviter tout risque d'électrocution, ne retirez ni les vis ni le capot du monitreur. N'ouvre jamais le monitreur! Il n'intègre aucune piece remplaçable par l'utilisateur. Seul un agent de maintenance qualifié peut le réparer.

Source d'alimentation en entrée : Dans de nombreux pays europeens, la tension de l'alimentation secteur est de 230 V, ou comprise entre 200 et 240 V. Assurez-vous que votre monitreur est compatible avec la tension du secteur de votre pays.

Ne posez,aucun object pesant sur le cordon d'alimentation ou tout autre cable.En effet, un cordon endomagge presente des risques d'incendie ou d'electrocution. Si vous cordon d'alimentation est abimé, ne l'utilise pas. Vous pouze en acheter un nouveau aprous de votre revendeur de matériel informatique ou electronique.

Ne demontez pas le monitreur. Le capot ne doit etre retire que par un technicien qualifie.

Mettez le moniteur hors de portée des enfants et des animaux domestiques.

Ne renversez aucun liquide sur le boitier du moniteur.

Lorsque you utilisez le moniteur, respectez les consignes en matière de temperatures et d'humidité.

Pour un fonctionnement optimal, le moniteur doit etre correctement ventilé.

Eloignez le moniteur d'appareils tels que les transformateurs, les moteurs, les ventilateurs ou tout autre periphérique générant d'importantants champs magnétiques.

Lorsque la tension est irrégulière, un circuit étant automatiquement le moniteur (le témoin d'alimentation s'éteint également). Le cas échéant, appuyez sur le bouton d'alimentation, patientez 30 secondes minimum et rallumez le moniteur.

INSTRUCTIONS D'INSTALLATION (VOIR ILLUSTRATIONS AU DEBUT DE CE GUIDE)

1. Assurez-vous que vous ordinateur et vous moniteur soient bien HORS tension.

2. Si vous ordinateur est équipé d'un port VGA, connectez l'une des extrémités d'un cable VGA à l'arrière de unité centrale voitautre extrémité à votre monitreur. Selon la norme PC99, l'adaptateur VGA ainsi que le connecteur devraient être decouleur bleu. L'interface VGA permet la sortie d'un signal analogique depuis votre ordinateur.

3. Pour les modèles à deux entrees : Si votre ordinateur est équipe d'un port DVI, connectez le cable DVI au port DVI de votre ordinateur d'un côté et à votre moniteur de l'autre. L'interface DVI permet une parfaite connexion en numérique entre votre ordinateur et votre moniteur.

4. Branchez le cordon d'alimentation à la prise située à l'arrière du moniteur.

5. Branchez l'autre extrémité du cordon d'alimentation à une prise secteur 100 V/240 V dotée d'une prise de terre.

Attention: Avant de brancher le cable d'alimentation à votre monitreur, assurez-vous que le cable video est correctement raccordé. Vérifiez que votre ordinateur et votre monitreur sont HORS TENSION. Nous vous conseillons demettre le monitreur sous tension avant d'allumer votre ordinateur.

REGLAGES DU MONITEUR (VOIR LES SCHEMAS EN DEBUT DE MANUEL)

Le bouton Alimentation permet d'allumer ou d'eteindre votre moniteur. Nous vous recommandons d'allum er toute moniteur avant d'allumer l'ordinateur. Pressez le bouton luminescent au-dessus de l'icone de mise sous-tension afin d'acceder au menu OSD. Pressez le bouton luminescent afin de désir le réglage que vous souhaitez effectuer. Pressez le bouton luminescent pour rappeler le menu et seLECTIONnez le bouton AUTO afin d'effectuer une installation automatique et optimisée de l'affichage.

Les options de vues dynamiques et les autres sont configurables dans le menu OSD, pour les moniteurs supportant ces fonctions, vérifie la documentationlectronique fournie sur le CD.

PILOTES

En principe, votre ordinaire est fourni avec les pilotes requis pour le moniteur Packard Bell. Toutefois, s'il ne sont pas deja installés, vous pouvez les télécharger à partir de la section Support technique du site web de Packard Bell, www.packardbell.com.

INFORMATIONS COMPLEMENTAIRES

Pour de plus amples informations, consultez le guide complet disponible auprès du Packard Bell InfoCentre* ou sur Internet, dans la section support technique du site web de Packard Bell, www.packardbell.com

• Disponible pour les moniteurs achetés avec un système Packard Bell complet uniquement.

DEPANNAGE

Débranche immédiatement le monitér de la prise secteur et consultez un technicien qualifié dans les cas suivants :

si le cordon d'alimentation ou la prise est endommage(e) ;

si du liquide a ete renversedans le moniteur ou si des objets y sont tombes ;

si le moniteur a ete exposé à la pluie ou a de I'eau ;

si le moniteur est tombé ou si le boitantier est abimé.

Avant de contacter votre prestataire de services agrée Packard Bell, vérifie les points suivants :

Aucune image n'apparait sur l'écran et le témoin d'alimentation est éteint.

Vérifiez que le cordon d'alimentation secteur est branché correctement aux deux extrémités et que vous avez appuyé sur le bouton d'alimentation.

Assurez-vous que le cable video est branché correctement dans l'ordinateur et qu'il n'est pas abimé.

Aucune image n'apparait sur Iecran et le temoin d'alimentation est allumé.

Votre ordinateur peut etre en mode Economies d'energie ou Veille. Il s'agit d'un etat temporaire au cours duquel la consommation electrique du moniteur et de I'ordinateur est reduite.Déplacez vos touris ou appuyez sur la barre d'espace de votre clavier et attendez quelques secondes.

Il est également possible que la luminosité de votre monitreur soit trop élevé ou trop faible. Réglez-la à l'aide du bouton de luminosité situé au bas de l'écran.

Vériflez si le mode d'affichage sélection est compatible avec le moniteur.

Eteignez le moniteur et rallumez-le pour voir si cela resout le probleme.

Assurez-vous que l'ordinateur est allumé.

L' image est instable.

Ioselez et retirez les sources d'émissions electromagnétiques proches.

Réglez vous ordinaire pour un mode video compatible ; consultez la documentation incluse sur le CD pour de plus amples informations.

Essayez de brancher le moniteur dans une prise différente reliée à la terre, de préférence sur un circuit différent.

Vérifiez les paramètres d'affichage de votre ordinateur. Assurez-vous que le mode sélectionné est compatible. Le message « Vérifier le cable » s'affiche.

Assurez-vous que le cable video analogue est branché correctement au port video analogue au dos du moniteur.

Vérifiez que l'autre extrémité est branchée correctement dans le connecteur VGA de votre ordinateur.

Conformément aux exigences de la Directive 2002/96/EC, connue sous le nom de Directive DEEE (Déchets d'Equipements Electriques et Electroniques), les produits electriques et Electroniques usages doivent suivre une filière de collecte spécifique.

Les DEEE doit donc etre elimines separation des ordures menagères classiques afin de permettre leur recyclage, de promouvoir la réutilisation des materiaux et ainsi de limiter la quantite de déchets ultimes envoyés en centres d'enfouissement technique ou bien en

incinération.

Le logo représentant une poubelle barrée est la pour vous rappeler que ces équipements doivent être triés séparément. Cette nouvelle réglementation concerne tous vos équipements Packard Bell (ordinateur, écran, GPS, lecteur MP3, disque dur externe) et également tous les accessoires (clavier, souris, haut-parleurs, télécommande). Ainsi lorsque vous souhaïterez vous débarrasser de teels produits, voirlez à leur faire suivre laonne filiere de recyclage, soit en consultant les consignes de votre municipalité (décheterie), soit en rapportant或者其他 équipement auprès de votre revendeur (un équipement repris pour un achete). Pour de plus amples informations, visitez le site http://www.acer-group.com/public/Sustainability/sustainability01.htm http://www.acer-group.com/public/Sustainability/sustainability04.htm

CONFORMITE AUX DIRECTIVES CE

Ce produit, sur lequel est apposé le logo CE, est conforme aux directives :

2004/108/CE sur la compatibilité electromagnétique,

2006/95/CE sur les basses tensions.

La directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences en matière d'écoconception

Pour obtenir des informations spécifiques concernant la conformité de ce produit aux normes européennes, veuillez vous référer à votre guide de l'utilisateurlectronique.

EMBALLAGE

L'emballage de ce produit est conforme à la directive :

94/62/CE sur les emballages et les déchets d'emballage.

SPECIFICATIONS DU MONITEUR Maestro 222DX DE PACKARD BELL

Tension en entrée	AC 100-240V,50/60 Hz
Affichage Surface d'affil	chage de 21.5"(55cm) (diagonale)
Écran Écran LCD TFT (Thin Film Transistor) avec matrice active
Résolution maximum	920x 1080 a 60Hz
Signal d'entrée	RGB analogue positif 0,7Vp-p, 75 Ohm, Signaux de sync. séparés et composites TTL, par un connecteur 15 broches D-sub • Digital (DVI): 24 broches DVI avec support HDCP(optionnel) • Port Audio-in • USB 2.0 type-B (entree)(optionnel) • USB 2.0 type-A (sortie × 3)(optionnel)
Temps de réponse 2 m	sec (G à G)
Consommation d'énergie	Fonctionnement normal : <70 W Mode veille : <2 W Arrêt : <1 W
Contraste 1000 : 1
DCR	50000 : 1 (contraste dynamique)
Luminosité 300 cd/m2
Plug & Play Conformémentation au protocole DDC1/2B (Display Data Channel 1/2B)
Sécurité et compatibilité électromagnétique	Conformité avec les normes suivantes : CE,CB,MPRII, ISO9241-307,Nemko-Bauart,Gost

SPECIFICATIONS DU MONITEUR Maestro 242DX DE PACKARD BELL

Tension en entrée	AC 100-240V,50/60 Hz
Affichage	Surface d'affichage de 23.6"(60cm) (diagonale)
Écran Écran LCD TFT (Thin Film Transistor) avec matrice active
Résolution maximum	1920x 1080 a 60Hz
Signal d'entrée	RGB analogue positif 0,7Vp-p, 75 Ohm, Signaux de sync. séparés et composites TTL, par un connecteur 15 broches D-sub • Digital (DVI): 24 broches DVI avec support HDCP(optionnel) • Port Audio-in • USB 2.0 type-B (entrée)(optionnel) • USB 2.0 type-A (sortie × 4)(optionnel)
Temps de réponse 2 msec (G à G)
Consommation d'énergie	Fonctionnement normal : <70 W Mode veille : <2 W Arrêt : <1 W
Contraste 1000 : 1
DCR	80000 : 1 (contraste dynamique)
Luminosité 300 cd/m2
Plug & Play Conformément au protocole DDC1/2B (Display Data Channel 1/2B)
Sécurité et compatibilité électromagnétique	Conformité avec les normes suivantes : CE,CB,MPRII, ISO9241-307,Nemko-Bauart,Gost

GUIA RAPIDA DEL MONITOR PACKARD BELL

Se o monitor for exposto à chuva ou agua

Assurez-vous que le cable video analogue est branché correctement au port video analogue au dos du moniteur.

Vérifiez que l'autre extrémité est branchée correctement dans le connecteur VGA de votre ordinateur.
