Maestro 222DX - Monitor PACKARD BELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Packard Bell
Modello	Maestro 222DX
Dimensioni dello schermo	21.5 pollici (55 cm) in diagonale
Tipo di schermo	LCD TFT a matrice attiva
Risoluzione massima	1920 x 1080 a 60 Hz
Tempo di risposta	2 ms (Grigio a Grigio)
Contrasto	1000:1 (statico), 50000:1 (dinamico)
Luminosità	300 cd/m²
Alimentazione	AC 100-240 V, 50/60 Hz
Consumo elettrico (normale)	< 70 W
Consumo elettrico (standby)	< 2 W
Consumo elettrico (spento)	< 1 W
Connettività video	VGA (15 pin D-sub), DVI (24 pin con HDCP, opzionale)
Connettività aggiuntiva	Ingresso audio, USB 2.0 (tipo-B ingresso, tipo-A uscita x3, opzionale)
Plug & Play	DDC1/2B
Sicurezza e compatibilità elettromagnetica	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Manutenzione e pulizia	Scollegare prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o liquidi.
Precauzioni di sicurezza	Non aprire l'alloggiamento. Non esporre all'umidità. Evitare campi magnetici potenti. Utilizzare su una superficie stabile.
Norme ambientali	Conforme RAEE (Direttiva 2002/96/CE) e imballaggio conforme 94/62/CE
Informazioni generali	Manuale di istruzioni disponibile in più lingue (FR, CS, DE, EL, ES, FI, HU, IT, PL, SK, SV, TR). Manuale di 56 pagine.

Domande frequenti - Maestro 222DX PACKARD BELL

Come collegare il monitor al computer?

Assicurati che il computer e il monitor siano spenti. Collega il cavo VGA (o DVI se disponibile) tra le porte corrispondenti. Collega il cavo di alimentazione, quindi accendi prima il monitor e poi il computer.

Cosa fare se non appare alcuna immagine e la spia di alimentazione è spenta?

Verifica che il cavo di alimentazione sia correttamente collegato a entrambe le estremità e che la presa di corrente funzioni. Premi il pulsante di alimentazione del monitor.

Cosa fare se non appare alcuna immagine ma la spia di alimentazione è accesa?

Il computer potrebbe essere in modalità standby. Sposta il mouse o premi un tasto della tastiera. Verifica anche che la luminosità non sia al minimo. Assicurati che la modalità di visualizzazione sia compatibile con il monitor.

Cosa fare se l'immagine è instabile?

Allontana le fonti di campi magnetici (trasformatori, motori). Verifica che la modalità video del computer sia compatibile. Prova a collegare il monitor a un'altra presa di corrente con messa a terra.

Cosa significa il messaggio 'Controllare il cavo'?

Il cavo video non è collegato correttamente. Controlla le connessioni VGA o DVI sul retro del monitor e del computer. Assicurati che il cavo non sia danneggiato.

Come regolare le impostazioni di visualizzazione (OSD)?

Premi il pulsante di alimentazione (o il pulsante luminoso) per accedere al menu OSD. Utilizza i pulsanti di navigazione per selezionare le impostazioni (luminosità, contrasto, ecc.). Il pulsante AUTO consente un'ottimizzazione automatica.

Come pulire lo schermo del monitor?

Scollega il monitor. Utilizza un panno morbido e asciutto (microfibra) per pulire delicatamente lo schermo. Non utilizzare mai prodotti liquidi o abrasivi.

Come risparmiare energia con questo monitor?

Il monitor entra automaticamente in modalità standby (< 2 W) quando il computer è inattivo. Per un consumo minimo, spegni completamente il monitor (consumo < 1 W).

Come smaltire questo monitor a fine vita?

Conformemente alla direttiva RAEE (2002/96/CE), non gettare il monitor nei rifiuti domestici. Portalo in un centro di raccolta o restituiscilo al rivenditore per il riciclaggio.

Dove trovare i driver per questo monitor?

I driver sono generalmente inclusi con il computer. Altrimenti, scaricali dal sito Packard Bell: www.packardbell.com, sezione Supporto tecnico.

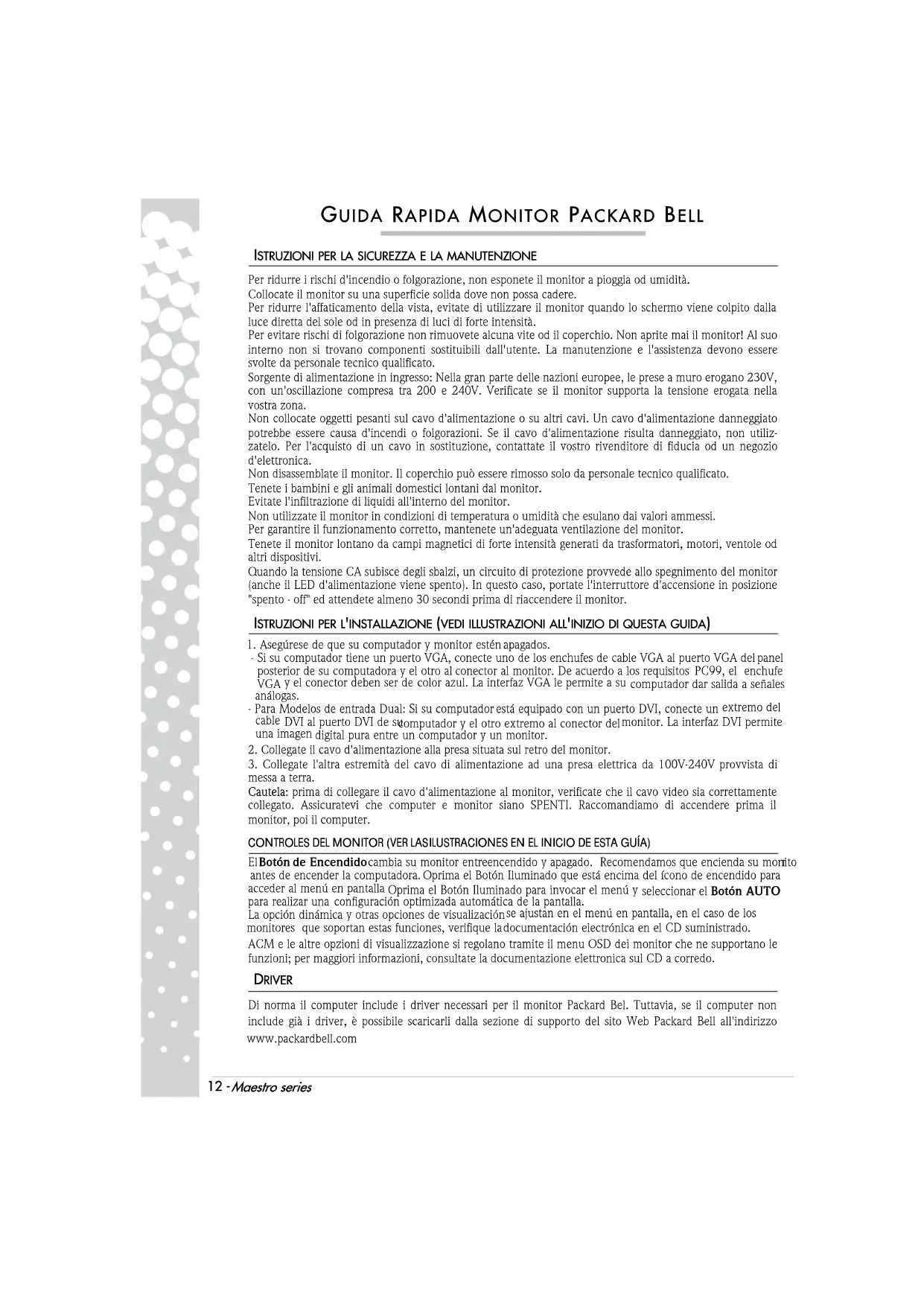

MANUALE UTENTE Maestro 222DX PACKARD BELL

Gli articoli riprodotti sono solo a scopo illustrativo. Le immagin non costituloscono vincolo contrattuale. Le caratteristiche di quello prodotto sono soggette a modifiche nella preavviso.

ISTRUZIONI PER LA SICUREZZA E LA MANUTENZIONE

Per ridurre i rischi d'incendio o folgorazione, non esponete il monitor a pioggia od umidità.

Collocate il monitor su una superficie solida dove non possa cadere.

Per ridurre l'affaticamento della vista, evitate di utilizzare il monitor quando lo schermo viene colpito alla luce diretta del sole od in presenza di luci di force intensita.

Per evitare rischi di folgorazione non rimuovete alcuna vite od il coperchio. Non aprite mai il monitor! Al suo interno non si trovano componenti sostituibili dall'utente. La manutenzione e l'assistenza devono essere svolte da personale tecico qualificato.

Sorgente di alimentazione in ingresso: Nella gran parte delle nazioni europee, le prese a muro erogano 230V, con un'oscillazione compresa tra 200 e 240V. Verificate se il monitor supporta la tensione erogata nella vostra zona.

Non collocate oggetti pesanti sul cavo d'alimentazione o su altri cavi. Un cavo d'alimentazione danneggiato potrebbe essere causa d'incendi o folgorazioni. Se il cavo d'alimentazione risulta danneggiato, non utilizzato. Per l'acquisto di un cavo in sostituzione, contattate il vosto rivenditore di fiducia od un negazio d'elettronica.

Non disassemblate il monitor. Il coperchio pud essere rimioso solo da personale tecnico qualificato. Tenete i bambini e gli animali domestici lontani dal monitor.

Evitate l'infiltrazione di liquidi all'interno del monitor.

Non utilizzate il monitor in condizioni di temperatura o umidità che esulano dai valori ammessi. Per garantire il funzionamento corretto, mantenete un'adeguata ventilazione del monitor.

Tenete il monitor lontano da campi magnetici di forte intensita generati da trasformatori, motori, ventole od altri dispositivi.

Quando la tensione CA subisce degli sbalzi, un circuito di protezione provvede allo spegnimento del monitor (anche il LED d'alimentazione viene spento). In quello caso, portate l'interruttorè d'accensione in posizione "spento - off" ed attendete almeno 30 secondi prima di riaccendere il monitor.

ISTRUZIONI PER L'INSTALLAZIONE (VEDI ILLUSTRAZIONI ALL'INIZIO DI QUESTA GUIDA)

1. Collegate il cavo d'alimentazione alla presa situata sul retro del monitor.

2. Collegate l'altra estremita del cavo di alimentazione ad una presa elettrica da 100V-240V provvista di messa a terra.

Cautela: prima di collegare il cavo d'alimentazione al monitor, verificate che il cavo video sia correttamente collegato. Assicuratevi che computer e monitor siano SPENTI. Raccomandiamo di accendere prima il monitor, poi il computer.

ACM e le autre opzioni di visualizzazione si regolanotramite il menu OSD dei monitor che ne supportano le funzioni; per maggiori informazioni, consultate la documentazione elettronica sul CD a corredo.

DRIVER

Di norma il computer include i driver necessari per il monitor Packard Bel. Tuttavia, se il computer non include gli i driver, è possibile scaricarli alla sezione di supporto del site Web Packard Bell all'indirizzo www.packardbell.com

APPROFONDIMENTI

Per approfondire quosti argomenti, consultate la guida completa disponibili in Packard Bell InfoCentre* o su Internet, nella sezione supporto del site Web Packard Bell www.packardbell.com

• Disponibile solamente per i monitor a corredo di un computer Packard Bell completo.

RISOLUZIONE DI PROBLEMI

Scollegate immediatamente il monitor dalla presa elettrica e rivolgetevi a personale d'assistenza qualificato, in presenza delle seguenti condizioni:

Se il cavo di alimentazione o la spina sono danneggiati.

Se del liquido o un oggetto è penetrato all'interno del monitor.

Se il monitor è stato esposto alla pioggia od è venuto in contatto con dei liquidi.

Se il monitor è caduto od il rivestimento esterno è dannegliato

Prima di contattare un fornitore di assistenza autorizzato di Packard Bell, controllate i seguenti punti:

Imagine non visualizzata o LED d'alimentazione spento.

Verificate se entrambé le estremità del cavo d'alimentazione CA sono collegate correttamente e se l'interruttore d'accensione è in posizione ON.

Verificate se il cavo segnali è collegato correttamente al computer e se non è danneggiato.

Immagine non visualizzata o LED d'alimentazione acceso.

Il computer potrebbe trovarsi in modalità Power Down - Riduzione dei consumi o Sleep. Si tratta di uno stato temporaneo in cui il computer ed il monitor ridocono l'assorbimento di corrente. Provate a spostare leggermente il mouse, o premete la barra spazio della tastiera ed attendete alcuni secondi.

E' anche possibl che la Luminosita del vostro monitor sia impostata su valori troppo elevati o troppo bassi. Utilizzate la manopola di luminosita posta sulla parte inferiore dello schermo per regolarne l'intensita.

Controllate se avete adottato una modalità di visualizzazione non supportata dal monitor.

Spegnete e riaccendete il monitor per verificare se il problema è risolto.

Verificate che il computer sia acceso.

L'immagine è instabile.

Isolate ed eliminate fonti di campi magnetici od elettrici in prossimità del monitor.

Impostate sul computer una modalità video supportata; per maggiori informazioni, consultate la documentazione inclusa nel CD fornito.

Provate collegando il monitor ad un'altra presa di corrente, provvista di messa a terra, preferibilmente su un circuito differente.

Controllate le impostazioni di visualizzazione del computer. Verificate che sia selezionata una modalità supportata.

Sullo schermo compare il messaggio "Check Cable".

Verificate che il cavo video analogico sia correttamente collegato alla porta video analogico sul retro del monitor.

Controllate che l'altra estremita sua correttamente collegata al connettore VGA del computer.

SMALTIMENO DEL PRODOTTO

La direttiva 2002/96/CE,nota come WEEE (Waste Electrical and Electronic Equipment) impone lo smaltimento separato di prodotti elettrici ed elettronici usati dai rifiuti urbani ed equiparati, al fine di promuoverne il recupero, riciclo ed alte forme di riutilizzo e di ridurre la quantità di rifiuti da smaltire nell'ottica di contenere l'accumulo di materiali nelle discariche e il loro incinerimento.

Il simbolo del bidone barrato ricorda che quosti prodotti devono essere smaltiti in maniera separata. Queste norme si riferiscono a tutti i vostri prodotti Packard Bell (computer, monitor,

GPS,lettore MP3, hard disk esterno) e anche agli accessori, quali tastiera, mouse, diffusori, telecomando, ecc. Dovendo smaltire queste prodotti, assicuratevi che vengano correttamente riciclati, rivolgendovi alle autorità membrilali, o segnando le apparecchiature obsolete al rivenditore, in caso dobbiate sostituirle con delle nuove.Per maggiori informazioni,visitate

Questo prodotto, provvisto di marchio CE, è conforme con la:

• Direttiva sulla compatibilità elettromagnetica 2004/108/CE
• Direttiva sui bassi voltagi 2006/95/CE
• Direttiva RoHS 2002/95/CE

La direttiva 2005/32/CE del Parlamento europeo e del Consiglio in merito alle specifiche per la progettazione ecocompatibile.

Per informazioni specifiche sulla conformità di quello prodotto con gli standard Europei, fate riferimento alla guida utente elettronica.

IMBALLO

L'imballo di quello prodotto è conforme con la:

Direttiva sugli imballaggi e rifiuti d'imballaggio 94/62/CE

SPECIFICHE DEL MONITOR PACKARD BELL Maestro 222DX

1. Assicurarsi che il computer ed il monitor siano SPENTI.

2. Se il computer è dotato di porta VGA, collegare lo spinotto del cavo VGA alla porta VGA sul pannello posteriore del computer e l'altra estremita al connettore del monitor. In base ai requisiti PC99, lo spinotto ed il connettore VGA dovrebbero essere di colore blu. L'interfaccia VGA permette al computer di emettere segnali analogici.

Per modelli con doppio ingresso: Se il computer è dotato di porta DVI, collegare una estremità del cavo DVI alla porta DVI del computer e l'altra estremità al connettore del monitor. L'interfaccia DVI permette il collegamento puramente digitale tra computer e monitor.

CONTROLLI DEL MONITOR (FARE RIFERIMENTO ALLE ILLUSTRAZIONI ALL'INIZIO DI QUESTA GUIDA)

Il tasto d'alimentazione accende e spegne il monitor. Si raccomanda di accendere il monitor prima di accendere il computer. Premere il tasto illuminato sopra l'icona per accedere al menu OSD. Premere il tasto illuminato per scegliere la voce che si vuole regolare. Premere il tasto illuminato per richiamare il menu e selezionare il tasto AUTO(Automatico)per eseguire la configurazione ottimizzata dello schermo. Dinamico ed alte opzioni di visualizzazione, si regolano nel menu OSD, per i monitor che supportano queste funzioni, controllare la documentazione elettronica nel CD fornito in dotazione.
