MODE D'EMPLOI Maestro 242DX PACKARD BELL

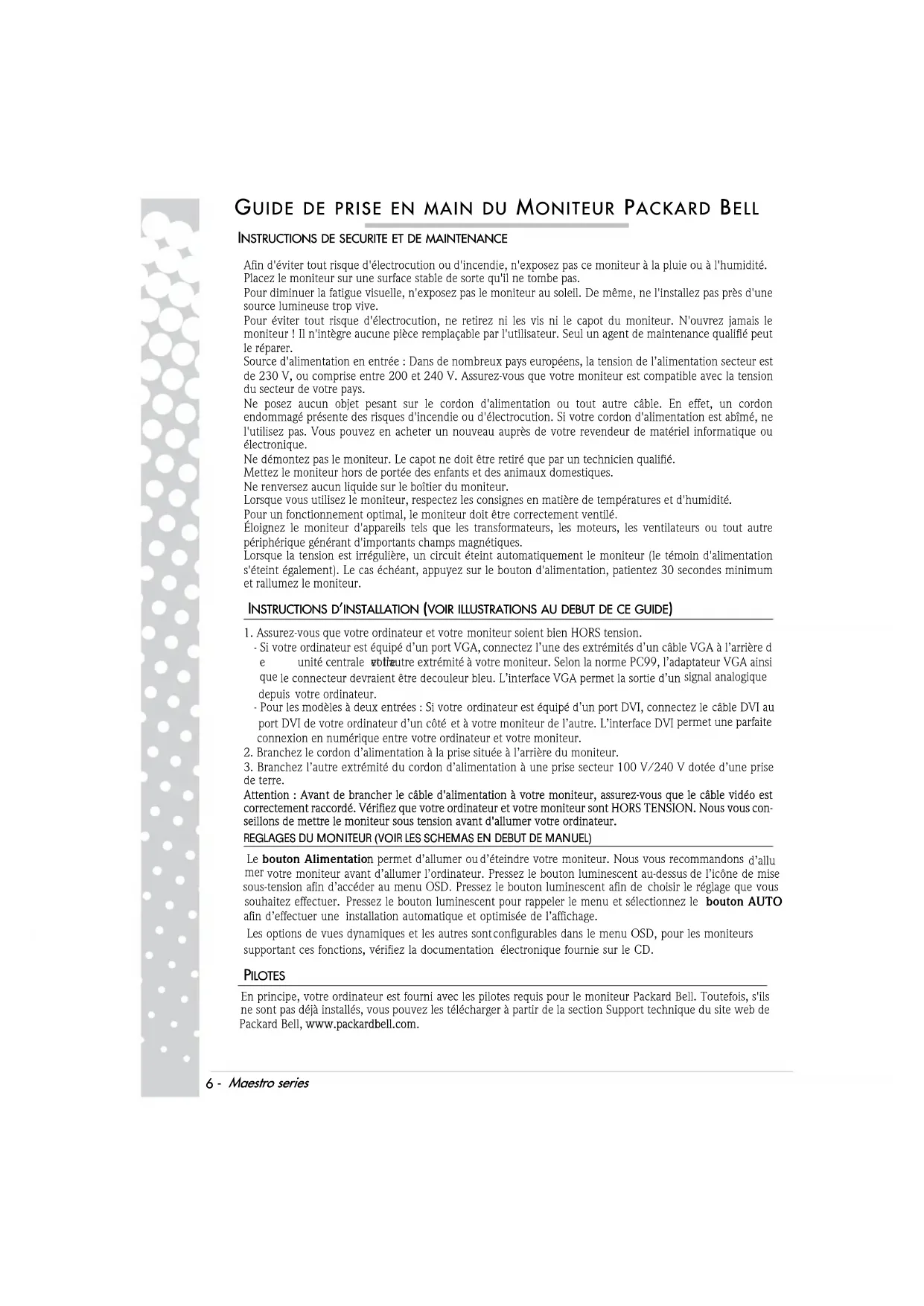

Guide de prise en main du Moniteur Packard Bell.... 6
Guia Rapida del Monitor Packard Bell 9
Guida Rapida Monitor Packard Bell 12
Afin d'éviter tout risque d'électrocution ou d'incendie, n'exposez pas ce moniteur à la pluie ou à l'humidité. Placez le moniteur sur une surface stable de sorte qu'il ne tombe pas.
Pour diminuer la fatigue visuelle, n'exposez pas le moniteur au soleil. De même, ne l'installez pas près d'une source lumineuse trop vive.
Pour éviter tout risque d'électrocution, ne retirez ni les vis ni le capot du moniteur. N'ouvrez jamais le moniteur ! Il n'intègre aucune pièce remplaçable par l'utilisateur. Seul un agent de maintenance qualifié peut le réparer.
Source d'alimentation en entrée : Dans de nombreux pays européens, la tension de l'alimentation secteur est de 230 V, ou comprise entre 200 et 240 V. Assurez-vous que votre moniteur est compatible avec la tension du secteur de votre pays.
Ne posez aucun objet pesant sur le cordon d'alimentation ou tout autre câble. En effet, un cordon endommagé présente des risques d'incendie ou d'électrocution. Si votre cordon d'alimentation est abîmé, ne l'utilisez pas. Vous pouvez en acheter un nouveau auprès de votre revendeur de matériel informatique ou électronique.
Ne démontez pas le moniteur. Le capot ne doit être retiré que par un technicien qualifié.
Mettez le moniteur hors de portée des enfants et des animaux domestiques.
Ne renversez aucun liquide sur le boîtier du moniteur.
Lorsque vous utilisez le moniteur, respectez les consignes en matière de températures et d'humidité.
Pour un fonctionnement optimal, le moniteur doit être correctement ventilé.
Éloignez le moniteur d'appareils tels que les transformateurs, les moteurs, les ventilateurs ou tout autre périphérique générant d'importants champs magnétiques.
Lorsque la tension est irrégulière, un circuit éteint automatiquement le moniteur (le témoin d'alimentation s'éteint également). Le cas échéant, appuyez sur le bouton d'alimentation, patientez 30 secondes minimum et rallumez le moniteur.
INSTRUCTIONS D'INSTALLATION (VOIR ILLUSTRATIONS AU DEBUT DE CE GUIDE)
- Assurez-vous que votre ordinateur et votre moniteur soient bien HORS tension.
- Si votre ordinateur est équipé d'un port VGA, connectez l'une des extrémités d'un câble VGA à l'arrière de unité centrale voitautre extrémité à votre moniteur. Selon la norme PC99, l'adaptateur VGA ainsi que le connecteur devraient être decouleur bleu. L'interface VGA permet la sortie d'un signal analogique depuis votre ordinateur.
- Pour les modèles à deux entrées : Si votre ordinateur est équipé d'un port DVI, connectez le câble DVI au port DVI de votre ordinateur d'un côté et à votre moniteur de l'autre. L'interface DVI permet une parfaite connexion en numérique entre votre ordinateur et votre moniteur.
-
Branchez le cordon d'alimentation à la prise située à l'arrière du moniteur.
-
Branchez l'autre extrémité du cordon d'alimentation à une prise secteur 100 V/240 V dotée d'une prise de terre.
Attention : Avant de brancher le câble d'alimentation à votre moniteur, assurez-vous que le câble vidéo est correctement raccordé. Vérifiez que votre ordinateur et votre moniteur sont HORS TENSION. Nous vous conseillons de mettre le moniteur sous tension avant d'allumer votre ordinateur.
REGLAGES DU MONITEUR (VOIR LES SCHEMAS EN DEBUT DE MANUEL)
Le bouton Alimentation permet d'allumer ou d'éteindre votre moniteur. Nous vous recommandons d'allumer votre moniteur avant d'allumer l'ordinateur. Pressez le bouton luminescent au-dessus de l'icône de mise sous-tension afin d'accéder au menu OSD. Pressez le bouton luminescent afin de choisir le réglage que vous souhaitez effectuer. Pressez le bouton luminescent pour rappeler le menu et sélectionnez le bouton AUTO afin d'effectuer une installation automatique et optimisée de l'affichage.
Les options de vues dynamiques et les autres sont configurables dans le menu OSD, pour les moniteurs supportant ces fonctions, vérifiez la documentation électronique fournie sur le CD.
PILOTES
En principe, votre ordinateur est fourni avec les pilotes requis pour le moniteur Packard Bell. Toutefois, s'ils ne sont pas déjà installés, vous pouvez les télécharger à partir de la section Support technique du site web de Packard Bell, www.packardbell.com.
Pour de plus amples informations, consultez le guide complet disponible auprès du Packard Bell InfoCentre* ou sur Internet, dans la section support technique du site web de Packard Bell, www.packardbell.com
* Disponible pour les moniteurs achetés avec un système Packard Bell complet uniquement.
DEPANNAGE
Débranchez immédiatement le moniteur de la prise secteur et consultez un technicien qualifié dans les cas suivants :
si le cordon d'alimentation ou la prise est endommagé(e) ;
si du liquide a été renversé dans le moniteur ou si des objets y sont tombés ;
si le moniteur a été exposé à la pluie ou à de l'eau ;
si le moniteur est tombé ou si le boîtier est abîmé.
Avant de contacter votre prestataire de services agréé Packard Bell, vérifiez les points suivants :
Aucune image n'apparaît sur l'écran et le témoin d'alimentation est éteint.
Vérifiez que le cordon d'alimentation secteur est branché correctement aux deux extrémités et que vous avez appuyé sur le bouton d'alimentation.
Assurez-vous que le câble vidéo est branché correctement dans l'ordinateur et qu'il n'est pas abîmé.
Aucune image n'apparaît sur l'écran et le témoin d'alimentation est allumé.
Votre ordinateur peut être en mode Économies d'énergie ou Veille. Il s'agit d'un état temporaire au cours duquel la consommation électrique du moniteur et de l'ordinateur est réduite. Déplacez votre souris ou appuyez sur la barre d'espace de votre clavier et attendez quelques secondes.
Il est également possible que la luminosité de votre moniteur soit trop élevée ou trop faible. Réglez-la à l'aide du bouton de luminosité situé au bas de l'écran.
Vérifiez si le mode d'affichage sélectionné est compatible avec le moniteur.
Éteignez le moniteur et rallumez-le pour voir si cela résout le problème.
Assurez-vous que l'ordinateur est allumé.
L'image est instable.
Isolez et retirez les sources d'émissions électromagnétiques proches.
Réglez votre ordinateur pour un mode vidéo compatible ; consultez la documentation incluse sur le CD pour de plus amples informations.
Essayez de brancher le moniteur dans une prise différente reliée à la terre, de préférence sur un circuit différent.
Vérifiez les paramètres d'affichage de votre ordinateur. Assurez-vous que le mode sélectionné est compatible.
Le message « Vérifier le câble » s'affiche.
Assurez-vous que le câble vidéo analogique est branché correctement au port vidéo analogique au dos du moniteur.
Vérifiez que l'autre extrémité est branchée correctement dans le connecteur VGA de votre ordinateur.
Conformément aux exigences de la Directive 2002/96/EC, connue sous le nom de Directive DEEE (Déchets d'Equipements Electriques et Electroniques), les produits électriques et électroniques usagés doivent suivre une filière de collecte spécifique.
Les DEEE doivent donc être éliminés séparément des ordures ménagères classiques afin de permettre leur recyclage, de promouvoir la réutilisation des matériaux et ainsi de limiter la quantité de déchets ultimes envoyés en centres d'enfouissement technique ou bien en
incinération.
Le logo représentant une poubelle barrée est là pour vous rappeler que ces équipements doivent être triés séparément. Cette nouvelle réglementation concerne tous vos équipements Packard Bell (ordinateur, écran, GPS, lecteur MP3, disque dur externe) et également tous les accessoires (clavier, souris, haut-parleurs, télécommande). Ainsi lorsque vous souhaitez vous débarrasser de tels produits, veillez à leur faire suivre la bonne filière de recyclage, soit en consultant les consignes de votre municipalité (déchèterie), soit en rapportant votre ancien équipement auprès de votre revendeur (un équipement repris pour un acheté). Pour de plus amples informations, visitez le site
Ce produit, sur lequel est apposé le logo CE, est conforme aux directives :
- 2004/108/CE sur la compatibilité électromagnétique,
– 2006/95/CE sur les basses tensions.
La directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences en matière d'écoconception
Pour obtenir des informations spécifiques concernant la conformité de ce produit aux normes européennes, veuillez vous référer à votre guide de l'utilisateur électronique.
EMBALLAGE
L'emballage de ce produit est conforme à la directive :
94/62/CE sur les emballages et les déchets d'emballage.
SPÉCIFICATIONS DU MONITEUR Maestro 222DX DE PACKARD BELL
| Tension en entrée | AC 100-240V,50/60 Hz |
| Affichage Surface d'affichage de 21.5"(55cm) (diagonale) |
| Écran Écran LCD TFT (Thin Film Transistor) avec matrice active |
| Résolution maximum | 1920x 1080 a 60Hz |
| Signal d'entrée | RGB analogique positif 0,7Vp-p, 75 Ohm,Signaux de sync. séparés et composites TTL, par un connecteur 15 broches D-subDigital (DVI): 24 broches DVI avec support HDCP(optionnel)Port Audio-inUSB 2.0 type-B (entrée)(optionnel)USB 2.0 type-A (sortie × 3)(optionnel) |
| Temps de réponse 2 msec (G à G) |
| Consommation d'énergie | Fonctionnement normal : <70 WMode veille : <2 WArrêt : <1 W |
| Contraste 1000 : 1 | |
| DCR | 50000 : 1 (contraste dynamique) |
| Luminosité 300 cd/m2 |
| Plug & Play Conformément au protocole DDC1/2B (Display Data Channel 1/2B) |
| Sécurité et compatibilité électromagnétique | Conformité avec les normes suivantes : CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost |
SPÉCIFICATIONS DU MONITEUR Maestro 242DX DE PACKARD BELL
| Tension en entrée | AC 100-240V,50/60 Hz |
| Affichage | Surface d'affichage de 23.6"(60cm) (diagonale) |
| Écran Écran LCD TFT (Thin Film Transistor) avec matrice active |
| Résolution maximum | 1920x 1080 a 60Hz |
| Signal d'entrée | RGB analogique positif 0,7Vp-p, 75 Ohm,Signaux de sync. séparés et composites TTL, par un connecteur 15 broches D-subDigital (DVI): 24 broches DVI avec support HDCP(optionnel)Port Audio-inUSB 2.0 type-B (entrée)(optionnel)USB 2.0 type-A (sortie × 4)(optionnel) |
| Temps de réponse 2 msec (G à G) |
| Consommation d'énergie | Fonctionnement normal : <70 WMode veille : <2 WArrêt : <1 W |
| Contraste 1000 : 1 | |
| DCR | 80000 : 1 (contraste dynamique) |
| Luminosité 300 cd/m2 |
| Plug & Play Conformément au protocole DDC1/2B (Display Data Channel 1/2B) |
| Sécurité et compatibilité électromagnétique | Conformité avec les normes suivantes : CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost |
GUIA RAPIDA DEL MONITOR PACKARD BELL
Assurez-vous que le câble vidéo analogique est branché correctement au port vidéo analogique au dos du moniteur.
Vérifiez que l'autre extrémité est branchée correctement dans le connecteur VGA de votre ordinateur.
