BRUKSANVISNING Maestro 242DX PACKARD BELL

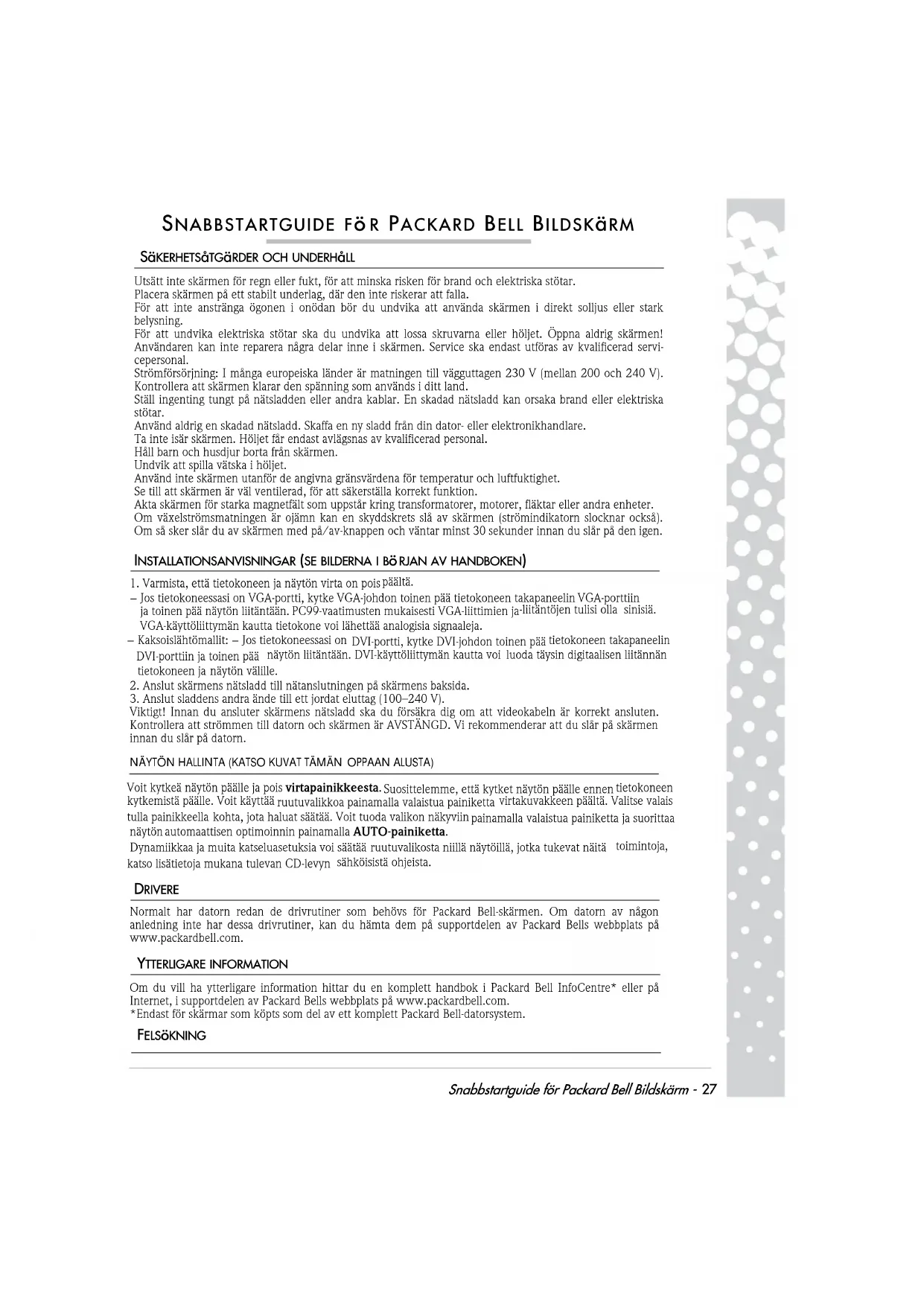

Snabbstartguide för Packard Bell Bildskärm....27

Utsätt inte skärmen för regn eller fukt, för att minska risken för brand och elektriska stötar.

Placera skärmen på ett stabilt underlag, där den inte riskerar att falla.

För att inte anstränga ögonen i onödan bör du undvika att använda skärmen i direkt solljus eller stark belysning.

För att undvika elektriska stötar ska du undvika att lossa skruvarna eller höljet. Öppna aldrig skärmen! Användaren kan inte reparera några delar inne i skärmen. Service ska endast utföras av kvalificerad servicepersonal.

Strömförsörjning: I många europeiska länder är matningen till vägguttagen 230 V (mellan 200 och 240 V). Kontrollera att skärmen klarar den spänning som används i ditt land.

Ställ ingenting tungt på nätsladden eller andra kablar. En skadad nätsladd kan orsaka brand eller elektriska stötar.

Använd aldrig en skadad nätsladd. Skaffa en ny sladd från din dator- eller elektronikhandlare.

Ta inte isär skärmen. Höljet får endast avlägsnas av kvalificerad personal.

Håll barn och husdjur borta från skärmen.

Undvik att spilla vätska i höljet.

Använd inte skärmen utanför de angivna gränsvärdena för temperatur och luftfuktighet.

Se till att skärmen är väl ventilerad, för att säkerställa korrekt funktion.

Akta skärmen för starka magnetfält som uppstår kring transformatorer, motorer, fläktar eller andra enheter.

Om växelströmsmatningen är ojämn kan en skyddskrets slå av skärmen (strömindikatorn slocknar också).

Om så sker slår du av skärmen med på/av-knappen och väntar minst 30 sekunder innan du slår på den igen.

INSTALLATIONSANVISNINGAR (SE BILDERNA I BÖRJAN AV HANDBOKEN)

1. Anslut skärmens nätsladd till nätanslutningen på skärmens baksida.

2. Anslut sladdens andra ände till ett jordat eluttag (100–240 V).

Viktigt! Innan du ansluter skärmens nätsladd ska du försäkra dig om att videokabeln är korrekt ansluten. Kontrollera att strömmen till datorn och skärmen är AVSTÄNGD. Vi rekommenderar att du slår på skärmen innan du slår på datorn.

NÄYTÖN HALLINTA (KATSO KUVAT TÄMÄN OPPAAN ALUSTA)

Normalt har datorn redan de drivrutiner som behövs för Packard Bell-skärmen. Om datorn av någon anledning inte har dessa drivrutiner, kan du hämta dem på supportdelen av Packard Bells webbplats på www.packardbell.com.

YTTERLIGARE INFORMATION

Om du vill ha ytterligare information hittar du en komplett handbok i Packard Bell InfoCentre* eller på Internet, i supportdelen av Packard Bells webbplats på www.packardbell.com.

*Endast för skärmar som köpts som del av ett komplett Packard Bell-datorsystem.

FELSÖKNING

Dra genast ut skärmens nätsladd och lämna in skärmen för service hos kvalificerad servicepersonal om något av följande inträffar:

Nätsladden är skadad eller sliten.

Vätska har spillts eller föremål tappats på skärmen.

Skärmen har utsatts för regn eller vatten.

Skärmen har tappats eller höljet har skadats.

Kontrollera följande innan du ringer till Packard Bells auktoriserade servicepersonal:

Om det inte finns någon bild och strömindikatorn inte är tänd:

Kontrollera att nätsladden är korrekt isatt i båda ändarna och strömmen påslagen.

Kontrollera att signalkabeln är korrekt ansluten till datorn och att kabeln inte är skadad.

Om det inte finns någon bild och strömindikatorn är tänd:

Datorn kan vara avständg eller i viloläge. Detta är ett tillfälligt tillstånd där datorn och skärmen minskar sin energiförbrukning. Flytta lite på musen eller tryck på mellanslagstangenten på tangentbordet och vänta några sekunder.

Det är också möjligt att skärmens ljusstyrka är felinställd. Använd knappen för ljusstyrka längst ned på skärmen för att justera ljusstyrkan.

Kontrollera att du använder ett visningsläge som stöds av skärmen.

Stäng av skärmen och slå på den igen, för att se om det löser problemet.

Kontrollera att datorn är påslagen.

Bilden är instabil:

Isolera och eliminera intilliggande källor till elektriska och magnetiska fält.

Ställ in datorn till ett videoläge som stöds. Mer information finns i dokumentationen på den medföljande CD-skivan.

Prova att ansluta bildskärmen till ett annat jordat vägguttag, helst i en annan krets.

Kontrollera datorns skärminställningar. Kontrollera att det valda läget stöds.

Meddelandet Check Cable visas på skärmen

Kontrollera att den analoga videokabeln är korrekt ansluten till porten för analog video på baksidan av skärmen.

Kontrollera att kabelns andra ände är korrekt ansluten till datorns VGA-anslutning.

AVFALLSHANTERING

Enligt 2002/96/EC-direktivet (WEEE - Waste Electrical and Electronic Equipment) för avfallshantering av elektroniska produkter ska förbrukade elektriska och elektroniska produkter avfallshanteras separat från det vanliga hushållsavfallet, så att de ska kunna återanvändas och återvinnas samt mängden deponerat avfall och förbränning minimeras.

Logotypen med en överkryssad soptunna finns där för att påminna dig om att dessa produkter måste sorteras separat för kassering.

Dessa regler gäller för alla Packard Bell-produkter (dator, bildskärm, GPS, MP3-spelare, extern

hårddisk) och även alla tillbehör, som t.ex. tangentbord, mus, högtalare, fjärrkontroll o.dyl.

När du måste kassera sådan produkter, ska du se till att de återvinns korrekt genom att kontrollera med lokal myndighet, eller genom att returnera gammal utrustning till återförsäljaren om du byter ut den. Mer information finns på

Den här produkten är CE-märkt och uppfyller således kraven i:

• Direktivet om elektromagnetisk kompabilitet 2004/108/EG
  – Lågspänningsdirektivet 2006/95/EG
  – Direktivet RoHS 2002/95/EG

Europaparlamentets och rådets direktiv 2005/32/EG vad gäller krav på ekodesign.

Specifik information om de europeiska standarderna som denna produkt uppfyller finns i den elektroniska användarhandboken.

FÖRPACKNING

Emballaget för denna produkt uppfyller kraven i:

– Direktivet om förpackningar och förpackningsavfall 94/62/EG

Tekniska data för bildskärmen Maestro 222DX

Ingående spänning	AC 100-240V,50/60 Hz
Bild 21.5(55cm)-tums visningsbar (diagonalt)
Bildskärm Aktiv matris, Thin Film Transistor (TFT), LCD-skärm (liquid crystal display)
Maximal upplösning 1920 x 1 080 vid 60Hz
Ingående signal	Analog RGB positiv 0,7 Vpp, 75 ohm, separata och sammansatta synkroniseringssignaler på TTL-nivå, via 15-stifts D-SubanslutningDigital (DVI): 24-stifts DVI med HDCP-stöd (tillval)LjudingångUSB 2.0 B-typ (ingång)(tillval)USB 2.0 A-typ (utgång × 3)(tillval)
Svarstid 2 msec (G till G
Effektförbrukning	Normal drift: <70 WViloläge: <2 WAv: <1 W
Kontrast	1000 :1
DCR	50000 :1 (dynamisk)
Ljusstyrka	300 cd/m2
Plug and Play I enlighet med protokollet DDC1/2B (Display Data Channel 1/2B)
Säkerhet och EMC	Uppfyller: CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost

Tekniska data för bildskärmen Maestro 242DX

Ingående spänning	AC 100-240V,50/60 Hz
Bild	23.6(60cm)-tums visningsbar (diagonalt)
Bildskärm	Aktiv matris, Thin Film Transistor (TFT), LCD-skärm (liquid crystal display)
Maximal upplösning	1920 x 1080 vid 60Hz
Ingående signal	Analog RGB positiv 0,7 Vpp, 75 ohm, separata och sammansatta synkroniseringssignaler på TTL-nivå, via 15-stifts D-SubanslutningDigital (DVI): 24-stifts DVI med HDCP-stöd(tillval)LjudingångUSB 2.0 B-typ (ingång)(tillval)USB 2.0 A-typ (utgång × 4)(tillval)
Svarstid 2 msec (G till G)
Effektförbrukning	Normal drift: <70 WViloläge: <2 WAv: <1 W
Kontrast	1000 :1
DCR	80000 :1 (dynamisk)
Ljuststyrka	300 cd/m2
Plug and Play	I enlighet med protokollet DDC1/2B (Display Data Channel 1/2B)
Säkerhet och EMC	Uppfyller: CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost

PACKARD BELL -NÄYTÖN PIKAOPAS

TURVALLISUUS-JA KUNNOSSAPITO-OHJEET

1. Kontrollera att datorn och bildskärmen är AV.

- Om datorn har en VGA-port, anslut den ena VGA-kontakten till porten på datorn och den andra till bildskärmens anslutning. I enlighet med PC99-bestämmelserna skall VGA-kontakten och anslutningen vara blåa. Via VGA-gränssnittet kan datorn ta emot analoga signaler.

- För modeller med dubbla ingångar: Om datorn har en DVI-port, anslut ena änden av DVI-kabeln till DVI-porten på datorn och den andra till bildskärmens anslutning. DVI-gränssnittet möjliggör en rent digital anslutning mellan en dator och en bildskärm.

Strömbrytaren sätter på eller stänger av bildskärmen. Vi rekommenderar att du sätter på bildskärmen före datorn.

Tryck på upplysta knappen ovanför strömbrytarsymbolen för att öppna bildskärmsmenyn. Tryck på den upplysta knappen för att välja det alternativ du vill justera. Tryck på den upplysta knappen för att öppna menyn och välja AUTO-knappen för att utföra en automatisk optimering av bildskärmsinställningarna.

Dynamisk och andra visningsalternativ justeras i bildskärmsmenyn. Läs igenom den elektroniska dokumentationen på den medföljande cd-skivan för att se vilka bildskärmar som stöder dessa funktioner.

OHJAIMET
