Ürün Tipi	LCD Monitör
Marka	Packard Bell
Model	Maestro 242DX
Ekran Boyutu	23.6 inç (60 cm) diyagonal
Ekran Tipi	Aktif Matris LCD TFT
Maksimum Çözünürlük	60 Hz'de 1920 x 1080
Tepki Süresi	2 ms (Gri'den Gri'ye)
Parlaklık	300 cd/m²
Statik Kontrast	1000:1
Dinamik Kontrast (DCR)	80000:1
Elektrik Tüketimi (normal)	< 70 W
Elektrik Tüketimi (bekleme)	< 2 W
Elektrik Tüketimi (kapalı)	< 1 W
Giriş Gerilimi	AC 100-240 V, 50/60 Hz
Video Bağlantısı	VGA (15 pinli D-sub), DVI (HDCP'li 24 pinli, isteğe bağlı)
Tak ve Çalıştır	DDC1/2B
Uyumluluk Standartları	CE, CB, MPRII, ISO9241-307, Nemko-Bauart, GOST
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Aşındırıcı veya solvent içeren ürünlerden kaçının.
Güvenlik	Neme veya yağmura maruz bırakmayın. Kapağı açmayın (kullanıcı tarafından değiştirilebilir parça yoktur). Sabit ve havalandırmalı bir yüzeyde kullanın.
Onarılabilirlik	Yalnızca kalifiye bir teknisyen müdahale edebilir. Kapağı çıkarmayın.

Sık sorulan sorular - Maestro 242DX PACKARD BELL

Monitörü bilgisayarıma nasıl bağlarım?

Bilgisayarın ve monitörün kapalı olduğundan emin olun. VGA kablosunu (veya varsa DVI) bilgisayarın ve monitörün arkasına takın. Güç kablosunu prize takın. Önce monitörü, ardından bilgisayarı açın.

Desteklenen maksimum çözünürlük nedir?

Maksimum çözünürlük 60 Hz'de 1920 x 1080'dir. En iyi görüntü için bilgisayarınızı bu çözünürlüğe ayarlayın.

Ekran siyah kalıyor, ne yapmalıyım?

Güç kablosunun takılı olduğunu ve güç düğmesinin açık olduğunu kontrol edin. Video kablosunun doğru bağlandığından emin olun. Güç göstergesi yanıyorsa, bilgisayarınız bekleme modunda olabilir: fareyi hareket ettirin veya bir tuşa basın.

Ekran nasıl temizlenir?

Yumuşak ve kuru bir bez kullanın. Asla kimyasal ürünler, alkol veya aşındırıcı temizleyiciler kullanmayın. Sıvıyı kasanın üzerine dökmekten kaçının.

Monitör yanıp sönüyor veya görüntü kararsız.

Manyetik alan kaynaklarını (trafo, motor) uzaklaştırın. Bilgisayarı uyumlu bir video moduna (1920x1080) ayarlayın. Farklı bir devredeki başka bir elektrik prizini deneyin. Otomatik ayar için OSD menüsünde AUTO düğmesini kullanın.

Parlaklık ve kontrast nasıl ayarlanır?

OSD menüsüne erişmek için ön paneldeki ışıklı düğmeye basın. Parlaklık ve kontrast seçeneklerine gidin, ardından tercihinize göre değerleri ayarlayın.

Hangi video kablolarını kullanabilirim?

Monitör VGA uyumludur (analog kablo dahildir). Dijital bağlantı için isteğe bağlı bir DVI kablosunu da kabul eder. Kabloların iyi durumda olduğundan emin olun.

Bekleme modunda güç tüketimi yüksek mi?

Hayır, bekleme modunda tüketim 2 W'ın altında ve kapalıyken 1 W'ın altındadır. Bu, enerji tasarrufu standartlarına uygundur.

Monitör ömrünün sonunda nasıl geri dönüştürülür?

Monitörü evsel atıklarla birlikte atmayın. WEEE yönergesine uygun olarak, bir toplama noktasına götürün veya yeni bir ekipman satın alırken satıcınıza teslim edin.

Monitörü kendim tamir edebilir miyim?

Hayır, monitörün içine yapılacak herhangi bir müdahale tehlikelidir ve garantiyi geçersiz kılar. Kapağı yalnızca kalifiye bir teknisyen açabilir. Sorun durumunda Packard Bell desteği ile iletişime geçin.

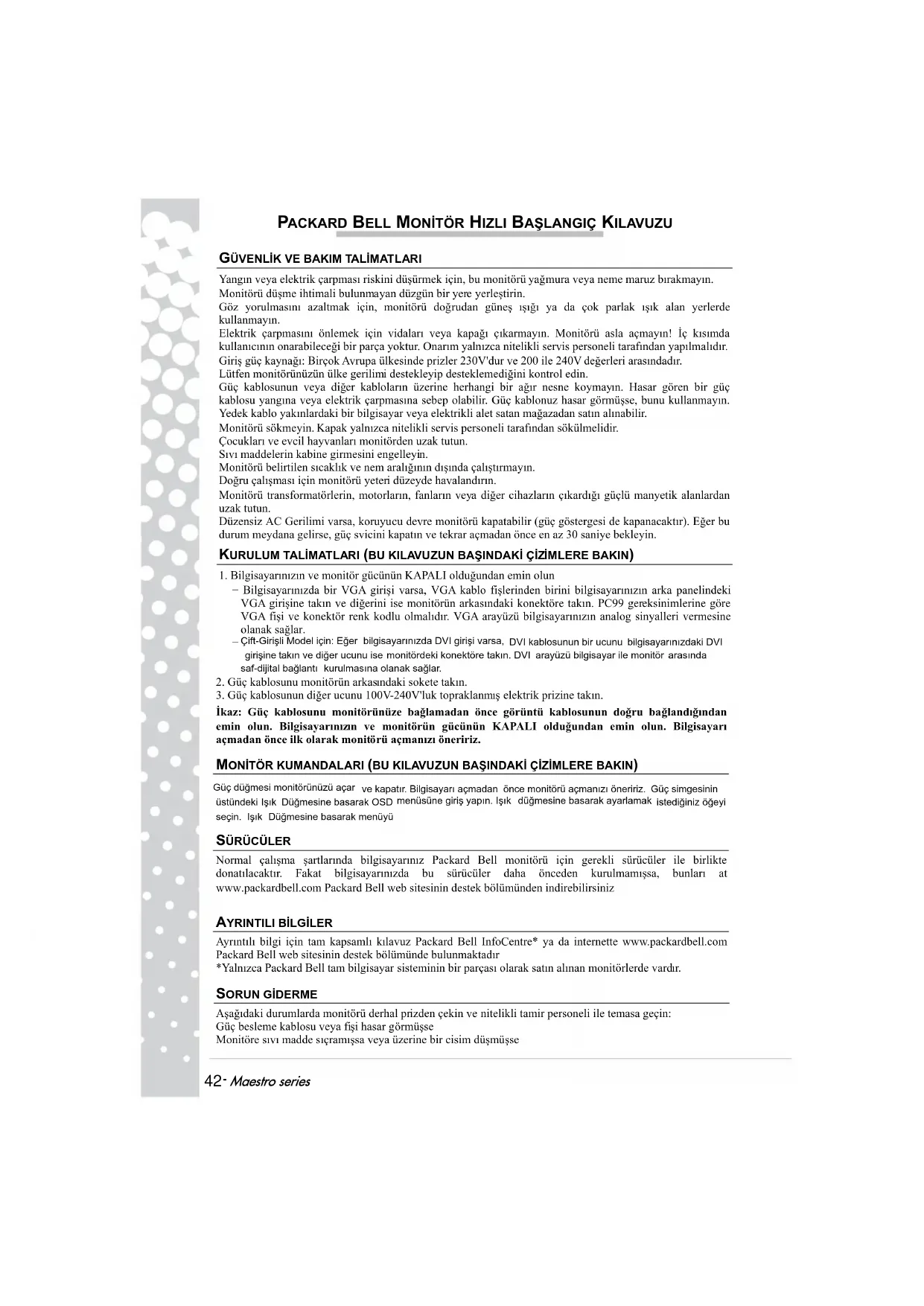

KULLANIM KILAVUZU Maestro 242DX PACKARD BELL

GÜVENLİK VE BAKIM TALİMATLARI

Yangın veya elektrik çarpması riskini düşürmek için, bu monitörü yağmura veya neme maruz bırakmayın. Monitörü düşme ihtimali bulunmayan düzgün bir yere yerleştirin.

Göz yorulmasını azaltmak için, monitörü doğrudan güneş ışığı ya da çok parlak ışık alan yerlerde kullanmayın.

Elektrik çarpmasını önlemek için vidaları veya kapağı çıkarmayın. Monitörü asla açmayın! İç kısımda kullanımının onarabileceği bir parça yoktur. Onarım yalnızca nitelikli servis personeli tarafından yapılmalıdır. Giriş güç kaynağı: Birçok Avrupa ülkesinde prizler 230V'dur ve 200 ile 240V değerleri arasındadır.

Lütfen monitörünüzün ülke gerilimi destekleyip desteklemediğini kontrol edin.

Güç kablosunun veya diğer kabloların üzerine herhangi bir ağır nesne koymayın. Hasar gören bir güç kablosu yangına veya elektrik çarpmasına sebep olabilir. Güç kablonuz hasar görmüşse, bunu kullanmayın. Yedek kablo yakınlardaki bir bilgisayar veya elektrikli alet satan mağazadan satın alınabilir.

Monitörü sökmeyin. Kapak yalnızca nitelikli servis personeli tarafından sökülmelidir.

Çocukları ve evcil hayvanları monitörden uzak tutun.

Sıvı maddelerin kabine girmesini engelleyin.

Monitörü belirtilen sıcaklık ve nem aralığının dışında çalıştırmayın.

Doğru çalışması için monitorü yeteri düzeyde havalandırın.

Monitörü transformatörlerin, motorların, fanların veya diğer cihazların çıkardığı güçlü manyetik alanlardan uzak tutun.

Düzensiz AC Gerilimi varsa, koruyucu devre monitorü kapatabilir (güç göstergesi de kapanacaktır). Eğer bu durum meydana gelirse, güç svicini kapatın ve tekrar açmadan önce en az 30 saniye bekleyin.

KURULUM TALİMATLARI (BU KILAVUZUN BAŞINDAKİ ÇİZİMLERE BAKIN)

1. Bilgisayarınızın ve monitor gücünün KAPALI olduğundan emin olun
2. Bilgisayarınızda bir VGA girişi varsa, VGA kablo fişlerinden birini bilgisayarımızın arka panelindecki VGA girişine takın ve diğerini ise monitörün arkasındaki konektöre takın. PC99 gereksinimlerine göre VGA fışı ve konektör renk kodlu olmalıdır. VGA arayüzü bilgisayarımızın analog sinyalleri vermesine olanak sağlar.

3. Çift-Girişli Model için: Eğer bilgisayarınızda DVI girişi varsa, DVI kablosunun bir ucunu bilgisayarınızdaki DVI girişine takın ve diğer ucunu ise monitördeki konektöre takın. DVI arayüzü bilgisayar ile monitor arasında saf-dijital bağlantı kurulmasına olanak sağlar.

4. Güç kablosunu monitorün arkasındaki sokete takın.

5. Güç kablosunun diğer ucunu 100V-240V'luk topraklanmış elektrik prizine takın.

İkaz: Güç kablosunu monotörünüze bağlamadan önce görüntü kablosunun doğru bağlandığından emin olun. Bilgisayarımızın ve monitörün gücünün KAPALI olduğundan emin olun. Bilgisayarı açmadan önce ilk olarak monotörü açmanızı öneririz.

MONİTÖR KUMANDALARI (BU KILAVUZUN BAŞINDAKİ ÇİZİMLERE BAKIN)

Güç düğmesi monitörünüzü açar ve kapatır. Bilgisayarı açmadan önce monitörü açmanızı öneririz. Güç simgesinin üstündeki Işık Düğmesine basarak OSD menüsüne giriş yapın. Işık düğmesine basarak ayarlamak istediğiniz öğeyi seçin. Işık Düğmesine basarak menüyü

SÜRÜCÜLER

Normal çalışma şartlarında bilgisayarınız Packard Bell monitorü için gerekli sürücüler ile birlikte donatılacaktır. Fakat bilgisayarınızda bu sürücüler daha önceden kurulmamışsa, bunları at www.packardbell.com Packard Bell web sitesinin destek bölümünden indirebilirsiniz.

AYRINTILI BİLGİLER

Ayrıntılı bilgi için tam kapsamlı kılavuz Packard Bell InfoCentre* ya da internette www.packardbell.com Packard Bell web sitesinin destek bölümünde bulunmaktadır

*Yalnızca Packard Bell tam bilgisayar sisteminin bir parçası olarak satın alınan monitörlerde vardır.

SORUN GİDERME

Aşağıdaki durumlarda monitorü derhal prizden çekin ve nitelikli tamir personeli ile temasa geçin:

Güç besleme kablosu veya fişi hasar görmüşse

Monitöre sıvı madde sıçramışsa veya üzerine bir cisim düşmüşse

Monitör yağmura veya suya maruz kalmışsa

Monitör düşmüşse veya kabini hasar görmüşse

Bir Packard Bell Yetkili Servis Sağlayıcısını aramadan önce lütfen aşağıdakileri kontrol edin:

Resim yok be güç göstergesi yanmıyor.

AC Güç Kablosunun her iki uçta da doğru takılıp takılmadığını ve güç anahtarının açık olduğunu kontrol edin.

Sinyal kablosunun doğru takıldığını ve hasar görüp görmediğini kontrol edin.

Resim yok be güç göstergesi yanıyor.

Bilgisayarınız Güç Kapatma veya Uyku modunda olabilir. Bu geçici bir durum olup bu durumda iken bilgisayarınız ve monitörünüz güç tüketimini azaltır. Fareyi biraz hareket ettirmeye çalışın veya klavyenizde boşluk tuşuna basın ve birkaç saniye bekleyin.

Monitörünüzün parlaklığı çok yüksekfe veya çok düşüğe ayarlanmış olabilir. Ekranın altındaki parlaklık düğmesini kullanarak parlaklığı ayarlayın.

Monitör tarafından desteklenen ekran modunu kullanıp kullanmadığını kontrol edin.

Sorunun çözülüp çözülmediğini görmek için monitorü kapatın ve açın.

Bilgisayarın açık olduğundan emin olun.

Görüntü dengede değil.

Yakındaki elektrik ve manyetik alanları izole edin ve ortadan kaldırın.

Bilgisayarınızı desteklenen görüntü moduna ayarlayın; daha fazla bilgi için verilen CD'deki belgelere bakın.

Monitörü tercihen başka bir devreye bağlanan farklı, topraklanmış bir prize takmayı deneyin.

Bilgisayarımızın ekran ayarlarını kontrol edin. Desteklenen modun seçildiğinden emin olun.

Ekranda "Kabloyu Kontrol et" belirir.

Analog görüntü kablosunun monitörünüzün arkasındaki Analog Görüntü girişine doğru takıldığından emin olun.

Diğer ucun bilgisayarınızın VGA konektörüne doğru takıldığından emin olun.

ÜRÜN İMHASI

Atık Elektrikli ve Elektronik Cihaz (WEEE) Yönergesi olarak bilinen 2002/96/EC Yönergesi yeniden kullanım, geri dönüşüm ve diğer kurtarma şekillerini ilerletmek ve yer kullanımı ve yakma işlemlerini azaltmak üzere imha edilecek atık miktarını azaltmak için eski elektrikli ve elektronik ürünlerin normal ev atıklarından ayrı olarak imha edilmesini gerektirir.

Üzeri çizili çöp kutusu işareti bu ürünlerin imha için ayrı olarak toplanması gerektiğini size hatırlatmaktadır. Bu kurallar tüm Packard Bell ürünleri (bilgisayar, monitör, GPS, MP3 çalar, harici sabit sürücü) ve klavye, fare, hoparlörler, uzaktan kumanda vb tüm

aksesuarlar için geçerlidir. Bu gibi ürünleri elden çıkarırken, bölgenizdeki yetkilileri dinleyerek ya da eski cihazı yenisi ile değiştirirken satın aldığınız mağazaya götürerek doğru geri dönüşüme tabi tutulduklarından emin olun. Bilgi için

adresini ziyaret edin.

CE UYUMU

CE işareti bulunan bu ürün aşağıdaki ilie uyumludur:

– Elektromanyetik Uyum Yönergesi 2004/108/EC

- Alçak Gerilim Yönergesi 2006/95/EC

-RoHS 2002/95/EC Yönergesi

Eco-design Gereksinimleri ile ilgili olarak Kons eyin ve Avrupa Parlementosunun 2005/32/EC nolu Yönergesi. Bu ürünün uyum sağladığı Avrupa Standartları ile ilgili özel bilgiler için lütfen elektronik kullanım kılavuzuna bakın.

AMBALAJ

Bu ürünün ambalajı aşağıdaki ilie uyumludur:

- Ambalaj ve Ambalaj Atıkları Yönergesi 94/62/EC

Giriş gerilimi	AC 100-240V,50/60 Hz
Resim	21 5" (55cm)görüntülenebilir (çapraz)
Ekran	Etkin matris, İnce Film Transistörü (TFT), sıvı kristal ekran (LCD)
Azami çözünürlük	60Hz değerde 1920 x1080
Giriş sinyali	Analog RGB positif 0,7Vp-p, 75 Ohm, ayrı ve karmaTTL düzey senk sinyalleri, 15-pin D-sub konektörü aracılığıylaDijital (DVI): HDCP destekli, 24 pinli DVI(isteğe bağlı)Ses girişi bağlantı noktası • USB 2.0 B tipi (giriş)(isteğe bağlı)USB 2.0 A tipi (3 adet çıkış)(isteğe bağlı)
Yanıt verme süresi	2 msn (G - G)
Güç tüketimi	Normal çalışma: <70 W Uyku Modu: <2 W Kapalı: <1 W
Kontrast	1000 : 1
DCR	50000 :1 (Dinamik)
Parlaklık	300 cd/m2
Tak - Çalıştır	DDC1/2B (Ekran Veri Kanalı 1/2B) protokolüne göre
Güvenlik ve EMC	Uyumluluklar: CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost

Maestro 242DX MON TÖR TEKN K ÖZELL KLER

Giriş gerilimi	AC 100-240V,50/60 Hz
Resim	23 6"(60cm) görüntülenebilir (çapraz)
Ekran	Etkin matris, Ince Film Transistörü (TFT), sıvı kristal ekran (LCD)
Azami çözünürlük	60Hz değerde 1920 x1080
Giriş sinyali	Analog RGB positif 0,7Vp-p, 75 Ohm, ayrı ve karmaTTL düzey senk sinyalleri, 15-pin D-sub konektörü aracılığıylaDijital (DVI): HDCP destekli, 24 pinli DVI (isteğe bağlı)Ses girişi bağlantı noktası • USB 2.0 B tipi (giriş)(isteğe bağlı)USB 2.0 A tipi (4 adet çıkış)(isteğe bağlı)
Yanıt verme süresi	2 msn (G - G)
Güç tüketimi	Normal çalışma: <70 W Uyku Modu: <2 W Kapalı: <1 W
Kontrast	1000 : 1
DCR	80000 :1 (Dinamik)
Parlaklık	300 cd/m2
Tak - Çalıştır	DDC1/2B (Ekran Veri Kanalı 1/2B) protokolüne göre
Güvenlik ve EMC	Uyumluluklar: CE,CB,MPRII,ISO9241-307,Nemko-Bauart,Gost
