Termék típusa	LCD monitor
Márka	Packard Bell
Modell	Viseo 160 W
Képernyő mérete	15,6 hüvelyk (40 cm) átlósan
Maximális felbontás	1366 x 768 60 Hz-en
Megjelenítési technológia	Aktív mátrix TFT LCD
Válaszidő	8 ms
Kontrasztarány	500:1
Fényerő	250 cd/m²
Energiafogyasztás	Maximum 25 W
Tápellátás	AC 100-240 V, 50/60 Hz
Videó csatlakozó	VGA (15 tűs sub-D)
Bemeneti jelek	Analóg RGB 0,7 Vp-p, 75 ohm, TTL szinkronizáció
Plug & Play	DDC/CI
Megfelelőségi szabványok	CE, EMC, CB, GOST-R, TCO'03
Üzemi hőmérséklet	+5°C – +35°C
Funkciók	OSD menü, automatikus beállítás (AUTO gomb)
Biztonság	Ne nyissa ki, túlfeszültség elleni védelem
Újrahasznosítás	Megfelel a WEEE irányelvnek, ne dobja a háztartási hulladékba

Gyakran ismételt kérdések - Viseo 160 W PACKARD BELL

Hogyan csatlakoztassam a monitort a számítógéphez?

Győződjön meg róla, hogy a számítógép ki van kapcsolva. Csatlakoztassa a VGA kábelt (kék) a számítógép VGA portjához és a monitor hátuljához. Ezután csatlakoztassa a tápkábelt a monitorhoz, majd a hálózati aljzathoz. Először kapcsolja be a monitort, majd a számítógépet.

Mit tegyek, ha a képernyő fekete marad, miközben a monitor be van kapcsolva?

Ellenőrizze, hogy a videokábel megfelelően van-e csatlakoztatva. Ha a tápfeszültség jelzőfény világít, a számítógép esetleg készenléti üzemmódban van. Mozgassa az egeret, vagy nyomjon meg egy billentyűt. Állítsa be a fényerőt a kijelölt gombbal.

Hogyan állítsam be a fényerőt vagy a kontrasztot?

Nyomja meg a MENU gombot az OSD megnyitásához. Navigáljon a < és > gombokkal, majd nyomja meg a MENU-t a kívánt paraméter kiválasztásához. Használja a < és > gombokat az érték beállításához. Az AUTO gomb automatikusan optimalizálja a kijelzőt.

Miért jelenik meg a 'Ellenőrizze a kábelt' üzenet?

Ez az üzenet akkor jelenik meg, ha a VGA kábel rosszul van csatlakoztatva vagy hibás. Ellenőrizze a csatlakozásokat a számítógépnél és a monitornál. Győződjön meg róla, hogy a kábel nem sérült és a számítógép be van kapcsolva.

Hogyan takaríthatok meg energiát ezzel a monitorral?

A monitor automatikusan készenléti üzemmódba kapcsol, ha a számítógép inaktív. A monitort a bekapcsológombbal is kikapcsolhatja. Készenléti üzemmódban az energiafogyasztás csökken.

Kompatibilis a monitor a modern számítógépekkel?

Igen, a monitor szabványos VGA csatlakozást használ. A legtöbb modern számítógép rendelkezik VGA porttal vagy adapterrel. A maximális felbontás 1366 x 768, ellenőrizze, hogy a számítógép támogatja-e.

Mit tegyek, ha folyadék ömlött a monitorra?

Azonnal húzza ki a monitort a hálózati aljzatból. Ne próbálja meg kinyitni. Vegye fel a kapcsolatot egy képzett technikussal. Soha ne öntsön folyadékot a készülékre.

Hogyan hasznosítsam újra ezt a monitort élettartama végén?

Ne dobja a monitort a háztartási hulladékba. A WEEE irányelvnek megfelelően vigye egy gyűjtőhelyre (hulladékudvar) vagy adja át viszonteladójának új berendezés vásárlásakor.

Használhatok más tápkábelt?

Igen, vásárolhat kompatibilis tápkábelt egy számítástechnikai forgalmazótól. Győződjön meg róla, hogy támogatja az Ön országának feszültségét (100-240 V). Soha ne használjon sérült kábelt.

Hol tölthetem le a monitor illesztőprogramjait?

Az illesztőprogramok általában a számítógéppel együtt érkeznek. Ha nincsenek telepítve, letöltheti őket a Packard Bell weboldaláról a www.packardbell.com címen, a Műszaki támogatás részben.

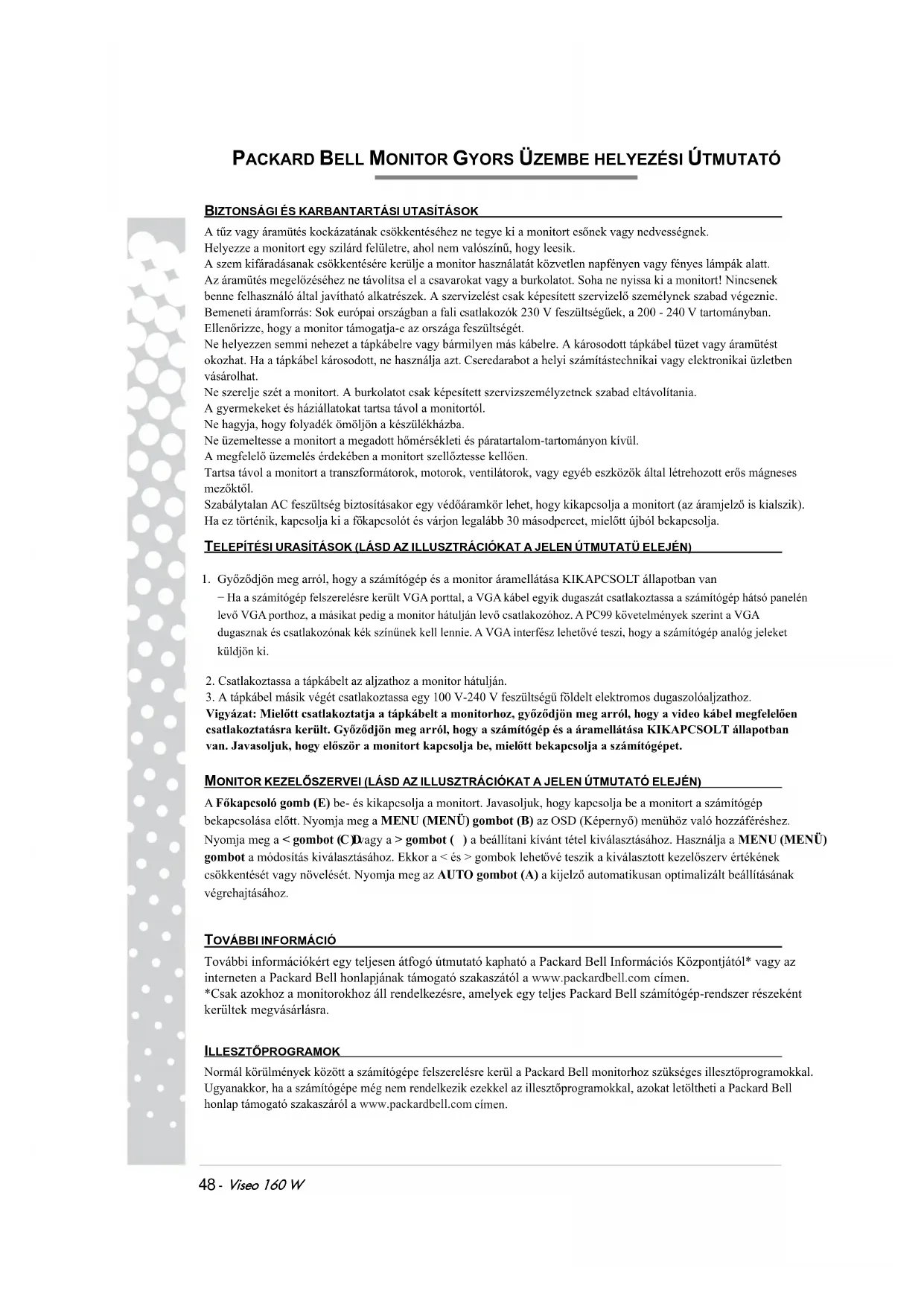

HASZNÁLATI ÚTMUTATÓ Viseo 160 W PACKARD BELL

BIZTONSÁGI ÉS KARBANTARTÁSI UTASÍTÁSOK

A tüz vagy áramütés kockázatának csökkentéséhez ne tegye ki a monitort esőnek vagy nedvességnek.

Helyezze a monitort egy szilárd felületre, ahol nem valószínű, hogy leesik.

A szem kifáradásanak csökkentésére kerülje a monitor használatát közvetlen napfényen vagy fényes lámpák alatt.

Az áramütés megelőzéséhez ne távolítsa el a csavarokat vagy a burkolatot. Soha ne nyissa ki a monitort! Nincsenek benne felhasználó által javítható alkatrészek. A szervizelést csak képcsített szervizelő személynek szabad végeznic.

Bemeneti áramforrás: Sok európai országban a fali csatlakozók 230 V feszültségűek, a 200 - 240 V tartományban. Ellenőrizze, hogy a monitor támogatja-c az országa feszültségét.

Ne helyezzen semmi nehezet a tápkábelre vagy bármilyen más kábelre. A károsodott tápkábel tüzet vagy áramütést okozhat. Ha a tápkábel károsodott, ne használja azt. Cseredarabot a helyi számítástechnikai vagy elektronikai üzletben vásárolhat.

Ne szerelje szét a monitort. A burkolatot csak képesített szervizszemélyzetnek szabad eltávolítania.

A gyermekeket és háziállatokat tartsa távol a monitortól.

Ne hagyja, hogy folyadék ömöljön a készülékházba.

Ne üzemeltesse a monitort a megadott hömérsékleti és páratartalom-tartományon kívül.

A megfelelő üzemelés érdekében a monitort szellőztesse kellően.

Tartsa távol a monitort a transzformátorok, motorok, ventilátorok, vagy egyéb eszközök által létrehozott erős mágneses mezőktől.

Szabálytalan AC feszültség biztosításakor egy védőáramkör lehet, hogy kikapcsolja a monitort (az áramjelző is kialszik).

Ha ez történik, kapcsolja ki a fökapcsolót és várjon legalább 30 másodpercet, mielött újból bekapcsolja.

TELEPÍTÉSI URASÍTÁSOK (LÁSD AZ ILLUSZTRÁCIÓKAT A JELEN ÚTMUTATÜ ELEJÉN)

1. Győződjön meg arról, hogy a számítógép és a monitor áramellátása KIKAPCSOLT állapotban van

– Ha a számítógép felszerelésre került VGA porttal, a VGA kábel egyik dugaszát csatlakoztassa a számítógép hátsó panelén levő VGA porthoz, a másikat pedig a monitor hátulján levő csatlakozóhoz. A PC99 követelmények szerint a VGA dugasznak és csatlakozónak kék színűnek kell lennie. A VGA interfész lehetővé teszi, hogy a számítógép analóg jeleket küldjön ki.

1. Csatlakoztassa a tápkábelt az aljzathoz a monitor hátulján.
2. A tápkábel másik végét csatlakoztassa egy 100 V-240 V feszültségű földelt elektromos dugaszolóaljzathoz.

Vigyázat: Mielőtt csatlakoztatja a tápkábelt a monitorhoz, győződjön meg arról, hogy a video kábel megfelelően csatlakoztatásra került. Győződjön meg arról, hogy a számítógép és a áramellátása KIKAPCSOLT állapotban van. Javasoljuk, hogy először a monitort kapcsolja be, mielőtt bekapcsolja a számítógépet.

MONITOR KEZELŐSZERVEI (LÁSD AZ ILLUSZTRÁCIÓKAT A JELEN ÚTMUTATÓ ELEJÉN)

A Főkapcsoló gomb (E) be- és kikapcsolja a monitort. Javasoljuk, hogy kapcsolja be a monitort a számítógép bekapcsolása előtt. Nyomja meg a MENU (MENÜ) gombot (B) az OSD (Képernyő) menühöz való hozzáféréshez.

Nyomja meg a < gombot (C) vagy a > gombot ( ) a beállítani kívánt tétel kiválasztásához. Használja a MENU (MENÜ) gombot a módosítás kiválasztásához. Ekkor a < és > gombok lehetővé teszik a kiválasztott kezelőszerv értékének csökkentését vagy növelését. Nyomja meg az AUTO gombot (A) a kijelző automatikusan optimalizált beállításának végrehajtásához.

TOVÁBBI INFORMÁCIÓ

További információkért egy teljesen átfogó útmutató kapható a Packard Bell Információs Központjától* vagy az interneten a Packard Bell honlapjának támogató szakaszától a www.packardbell.com címen.

*Csak azokhoz a monitorokhoz áll rendelkezésre, amelyek egy teljes Packard Bell számítógép-rendszer részeként kerültek megvásárlásra.

ILLESZTÖPROGRAMOK

Normál körülmények között a számítógépe felszerelésre kerül a Packard Bell monitorhoz szükséges illesztőprogramokkal. Ugyanakkor, ha a számítógépe még nem rendelkezik ezekkel az illesztőprogramokkal, azokat letöltheti a Packard Bell honlap támogató szakaszáról a www.packardbell.com címen.

HIBAELHÁRÍTÁS

Azonnal húzza ki a monitort a fali dugaszolóaljzatból és a következő körülmények esetén szervizelés céljából forduljon képesített szervizszemélyzethez:

Ha a Tápkábel zsinórja vagy dugasza károsodott

Ha folyadék ömlött vagy tárgyak estek a monitorba

Ha a monitor csőnek vagy víznek volt kitéva

Ha a monitor leesett vagy a készülékház károsodott

Mielött felhív egy Packard Bell felhatalmazott szolgáltatót, ellenőrizze a következő tételeket:

Nincs kép és az áramjelző nem világít.

Ellenőrizze, hogy az AC tápkábel mindkét végén megfelelően be van-e dugva és a fökapcsoló be van-e kapcsolva.

Ellenőrizze, hogy a jelkábel megfelelően be van-e dugva a számítógépbe és a kábel nem károsodott-e.

Nincs kép és az áramjelző világít.

A számítógép Áram Lecsökkentve vagy Alvó módban lehet. Ez egy ideiglenes állapot, amelyben a számítógép és a monitor csökkenti az áramfogyasztást. Próbálja meg mozgatni az egeret egy kicsit, vagy nyomja meg a Szóköz billentyűt a billentyűzeten és várjon néhány másodpercet.

Az is lehetséges, hogy a monitor fényereje túl nagyra vagy túl kicsire van beállítva. A fényerő beállítására

használja a képernyő alján található fényerő forgatógombot.

Ellenőrizze, hogy olyan kijelző módot használ-e, amelyet a monitor támogat.

Kapcsolja ki a monitort és vissza, hogy lássa, ez megoldja-e problémát.

Győződjön meg arról, hogy a számítógép be van-c kapcsolva.

A kép nem stabil.

Izolálja és szüntesse meg az elektromos vagy mágneses mezők közeli forrásait.

Állítsa be a számítógépét egy támogatott video módra; további információért nézze meg a rendelkezésre bocsátott CD-n található dokumentációt.

Próbálja meg a monitort bedugni egy másik, földelt, dugaszolóaljzatba, lehetőleg egy eltérő körön.

Ellenőrizze a kijelző beállításait a számítógépén. Győződjön meg arról, hogy egy támogatott mód került kiválasztásra.

A "Check Cable" (Ellenőrizze a kábelt) üzenet jelenik meg a képernyön.

Győződjön meg arról, hogy az analóg video kábel megfelelően van-e bedugva az Analóg Video portba a monitor hátulján.

Győződjön meg arról, hogy a másik vége megfelelően van-e bedugva a számítógépe VGA csatlakozójába.

TERMÉK ÁRTALMATLANÍTÁSA

A Hulladék Elektromos és Elektronikai Berendezés (WEEE) Irányelvként ismert 2002/96/EK Irányelv megköveteli, hogy a használt elektromos és elektronikai termékeket a normál háztartási hulladéktól elkülönítve kell kidobni az újrafelhasználás, újrahasznosítás és a visszanyerés egyéb formáinak segítése és a kiküszöbölendő hulladék mennyiségének csökkentése érdekében a lerakás és égetés csökkentésére tekintettel.

A kereszttel áthúzott szemétkosár logó azért van, hogy emlékeztessen arra, hogy ezeket a termékeket külön kell válogatni az ártalmatlanításhoz. Ezek a szabályok minden Packard Bell termékre (számítógép, monitor, GPS, MP3 lejátszó, külső merevlemez) és minden tartozékra, mint például billentyűzetre, egérre, hangszórókra, távvezérlöre, stb. vonatkoznak. Amikor ilyen termékeket kell ártalmatlanítania, a helyi hatóságnál történő ellenőrzéssel, vagy amikor kicseréli, a régi berendezésnek a kiskereskedőhöz való visszajuttatásával biztosítsa, hogy azok megfelelően újrahasznosításra kerüljenek. Információért látogassa meg az alábbi címeket http://www.acer-group.com/public/Sustainability/sustainability01.htm http://www.acer-group.com/public/Sustainability/sustainability04.htm

CE MEGFELELÉS

Ez a termék, a CE jellel, megfelel a(z):

• 2004/108/EK Elektromágneses kompatibilitásra vonatkozó irányelvnek
• 2006/95/EK Kisfeszültségre vonatkozó irányelynek
• 2002/95/EK RoHS irányelvnek

Az Európai Parlament és a Tanács 2005/32/EK Irányelvének az Öko-dizájn követelményekre vonatkozóan.

Speciális információkért azokat az Európai Szabványokat illetően, amelyeknek ez a termék megfelel, olvassa el az elektronikus felhasználói útmutatót.

CSOMAGOLÁS

A termék csomagolása megfelel a:

– Csomagolásra és csomagolási hulladékra vonatkozó 94/62/EK Irányelynek

Viseo 60 MONITOR SPECIFIKÁCIÓJA

Bemeneti feszültség	AC 100-240 V, 50/60 Hz
Kép	15,6" (40 cm) látható (átló)
Kijelző	Aktív mátrix, Vékonyfilm tranzisztoros (TFT), folyadékkristályos kijelző (LCD)
Maximális felbontás	1366 x 768 60 Hz mellett
Bemeneti jel	Analóg RGB pozitív 0,7 Vp-p, 75 Ohm, külön és kompozit TTL vízszintes szinkron jelek, 15-tűs D-sub csatlakozón keresztül.
Válaszidő	8 msec
Áramfogyasztás Maximum 25 W
Kontraszt	500 : 1
Fényerő	250 cd/m2
Üzemi hőmérséklet	5°C~ +35°C
Plug & Play DDC1/CI
Biztonság és elektromágneses kompatibilitás	Megfelel a következőknek: CE/EMC,CB,GOST-R,TCO'03
