ohjelmiston versiovirhe Ota yhteys Boschin eBike-jälleenmyyjään, joka tekee ohjelmiston päivi- tyksen. 7xx vaihteistovirhe Noudata vaihteiston valmistajan käyttöohjeita. Ei näyttöä ajotietokoneen sisäinen vika Käynnistä eBike-järjestelmä uudelleen kytkemällä se ensin ja pois ja sitten taas päälle. Koodi Syy Korjaus OBJ_BUCH-2819-001.book Page 5 Wednesday, April 13, 2016 3:29 PMEλληνικά–1 1 270 020 XBP | (13.4.16) Bosch eBike Systems Υποδείξεις ασφαλείας Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Οι παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Ο χρησιμοποιούμενος σε αυτές τις οδηγίες λειτουργίας όρος «μπαταρία» αναφέρεται, ανεξάρτητα από τον κατασκευή, το ίδιο στις στάνταρ μπαταρίες (μπαταρίες με στήριξη στο πλαίσιο του ποδηλάτου) και στις μπαταρίες στη σχάρα αποσκευών (μπα- ταρίες με στήριξη στη σχάρα αποσκευών). Μην αφήσετε την ένδειξη του υπολογιστή οχήματος να αποσπάσει την προσοχή σας. Όταν δεν επικεντρώνετε αποκλειστικά την προσοχή σας στην κυκλοφορία, κινδυνεύ- ετε, να εμπλακείτε σε ένα ατύχημα. Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις οδηγίες σε όλες τις οδηγίες λειτουργίας του συστήματος eBike καθώς και στις οδηγίες λειτουργίας του eBike σας. Περιγραφή του προϊόντος και της

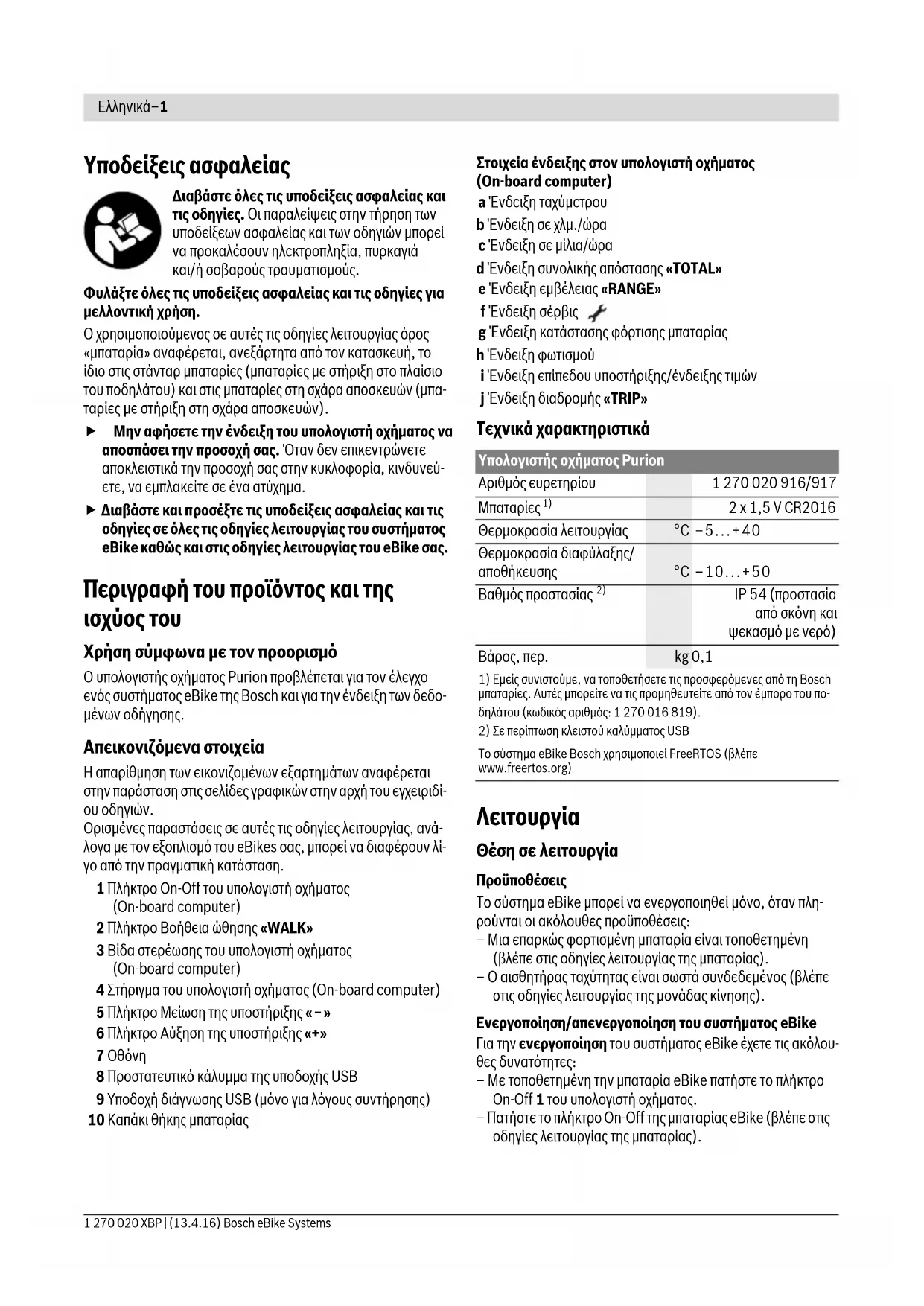

Χρήση σύμφωνα με τον προορισμό Ο υπολογιστής οχήματος Purion προβλέπεται για τον έλεγχο ενός συστήματος eBike της Bosch και για την ένδειξη των δεδο- μένων οδήγησης. Απεικονιζόμενα στοιχεία Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδί- ου οδηγιών. Ορισμένες παραστάσεις σε αυτές τις οδηγίες λειτουργίας, ανά- λογα με τον εξοπλισμό του eBikes σας, μπορεί να διαφέρουν λί- γο από την πραγματική κατάσταση. 1 Πλήκτρο On-Off του υπολογιστή οχήματος (On-board computer) 2 Πλήκτρο Βοήθεια ώθησης «WALK» 3 Βίδα στερέωσης του υπολογιστή οχήματος (On-board computer) 4 Στήριγμα του υπολογιστή οχήματος (On-board computer) 5 Πλήκτρο Μείωση της υποστήριξης «–» 6 Πλήκτρο Αύξηση της υποστήριξης «+» 7 Οθόνη 8 Προστατευτικό κάλυμμα της υποδοχής USB 9 Υποδοχή διάγνωσης USB (μόνο για λόγους συντήρησης) 10 Καπάκι θήκης μπαταρίας Στοιχεία ένδειξης στον υπολογιστή οχήματος (On-board computer) a Ένδειξη ταχύμετρου b Ένδειξη σε χλμ./ώρα c Ένδειξη σε μίλια/ώρα d Ένδειξη συνολικής απόστασης «TOTAL» e Ένδειξη εμβέλειας «RANGE» f Ένδειξη σέρβις g Ένδειξη κατάστασης φόρτισης μπαταρίας h Ένδειξη φωτισμού i Ένδειξη επίπεδου υποστήριξης/ένδειξης τιμών j Ένδειξη διαδρομής «TRIP» Τεχνικά χαρακτηριστικά

Θέση σε λειτουργία Προϋποθέσεις Το σύστημα eBike μπορεί να ενεργοποιηθεί μόνο, όταν πλη- ρούνται οι ακόλουθες προϋποθέσεις: – Μια επαρκώς φορτισμένη μπαταρία είναι τοποθετημένη (βλέπε στις οδηγίες λειτουργίας της μπαταρίας). – Ο αισθητήρας ταχύτητας είναι σωστά συνδεδεμένος (βλέπε στις οδηγίες λειτουργίας της μονάδας κίνησης). Ενεργοποίηση/απενεργοποίηση του συστήματος eBike Για την ενεργοποίηση του συστήματος eBike έχετε τις ακόλου- θες δυνατότητες: – Με τοποθετημένη την μπαταρία eBike πατήστε το πλήκτρο On-Off 1 του υπολογιστή οχήματος. – Πατήστε το πλήκτρο On-Off της μπαταρίας eBike (βλέπε στις οδηγίες λειτουργίας της μπαταρίας). Υπολογιστής οχήματος Purion Αριθμός ευρετηρίου 1 270 020 916/917

2 x 1,5 V CR2016 Θερμοκρασία λειτουργίας °C –5...+40 Θερμοκρασία διαφύλαξης/ αποθήκευσης °C –10...+50 Βαθμός προστασίας

IP 54 (προστασία από σκόνη και ψεκασμό με νερό) Βάρος, περ. kg 0,1

1) Εμείς συνιστούμε, να τοποθετήσετε τις προσφερόμενες από τη Bosch

μπαταρίες. Αυτές μπορείτε να τις προμηθευτείτε από τον έμπορο του πο- δηλάτου (κωδικός αριθμός: 1 270 016 819).

2) Σε περίπτωση κλειστού καλύμματος USB

Το σύστημα eBike Bosch χρησιμοποιεί FreeRTOS (βλέπε www.freertos.org) OBJ_BUCH-2819-001.book Page 1 Wednesday, April 13, 2016 3:29 PMEλληνικά–2 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Ο κινητήρας ενεργοποιείται, μόλις πατήσετε τα πετάλια (εκτός στη λειτουργία Βοήθεια ώθησης ή στο επίπεδο υποστήριξης «OFF»). Η ισχύς του κινητήρα εξαρτάται από το ρυθμισμένο επίπεδο υποστήριξης στον υπολογιστή οχήματος. Μόλις στην κανονική λειτουργία σταματήσετε να πατάτε τα πε- τάλια ή μόλις φθάσετε σε μια ταχύτητα από 25/45 χλμ./ώρα, απενεργοποιείται η υποστήριξη μέσω του κινητήρα eBike. Ο κι- νητήρας ενεργοποιείται ξανά αυτόματα, μόλις πατήσετε τα πε- τάλια και η ταχύτητα βρίσκεται κάτω από 25/45 χλμ./ώρα. Για την απενεργοποίηση του συστήματος eBike έχετε τις ακό- λουθες δυνατότητες: – Πατήστε το πλήκτρο On-Off 1 του υπολογιστή οχήματος. – Απενεργοποιήστε την μπαταρία eBike στο πλήκτρο On-Off της (βλέπε στις οδηγίες λειτουργίας της μπαταρίας). Εάν περίπου για 10 λεπτά δεν κινηθεί το eBike και δεν απαιτη- θεί κανένα πλήκτρο στον υπολογιστή οχήματος, απενεργοποιεί- ται αυτόματα το σύστημα eBike για λόγους εξοικονόμησης

Υπόδειξη: Απενεργοποιείτε πάντοτε το σύστημα eBike, όταν παρκάρετε το eBike. Υπόδειξη: Σε περίπτωση που οι μπαταρίες του υπολογιστή οχή- ματος είναι άδειες, μπορείτε παρόλ’ αυτά να ενεργοποιήστε το eBike ακόμη στην μπαταρία του ποδηλάτου. Όμως συνίσταται, να αλλάξετε τις εσωτερικές μπαταρίες όσο το δυνατό γρηγορό- τερα, για να αποφύγετε τις ζημιές. Ενδείξεις και ρυθμίσεις του υπολογιστή οχήματος Σύμβολα και η σημασία τους Παροχή ενέργειας του υπολογιστή οχήματος Ο υπολογιστής οχήματος τροφοδοτείται με τάση από δύο μπα- ταρίες τύπου κουμπιού CR2016. Αλλαγή μπαταριών (βλέπε εικόνα A) Όταν ο υπολογιστής οχήματος δείχνει «LOW BAT» στην οθόνη, αφαιρέστε τον υπολογιστή οχήματος από το τιμόνι, ξεβιδώνο- ντας τη βίδα στερέωσης 3 του υπολογιστή οχήματος. Ανοίξτε το κάλυμμα της θήκης των μπαταριών 10 με ένα κατάλληλο κέρμα, αφαιρέστε τις μεταχειρισμένες μπαταρίες και τοποθετήστε μέ- σα στις νέες μπαταρίες του τύπου CR 2016. Τις συνιστούμενες από τη Bosch μπαταρίες μπορείτε να τις προμηθευτείτε από τον έμπορο του ποδηλάτου. Όταν τοποθετείτε τις μπαταρίες να δίνετε προσοχή στη σωστή πολικότητα. Κλείστε ξανά τη θήκη των μπαταριών και στερεώστε τον υπολο- γιστή οχήματος με τη βίδα στερέωσης 3 στο τιμόνι του eBikes. Ένδειξη κατάστασης φόρτισης μπαταρίας Η ένδειξη της κατάστασης φόρτισης της μπαταρίας g δείχνει την κατάσταση φόρτισης της μπαταρίας eBike. Η κατάσταση φόρτι- σης της μπαταρίας eBike μπορεί επίσης να διαβαστεί στις φωτο- διόδους (LED) στην ίδια την μπαταρία. Ενεργοποίηση/απενεργοποίηση της βοήθειας

Η βοήθεια ώθησης μπορεί να σας διευκολύνει το σπρώξιμο του eBike. Η ταχύτητα σε αυτή την λειτουργία εξαρτάται από την το- ποθετημένη ταχύτητα και μπορεί να φθάσει το πολύ στα 6 χλμ./ώρα. Όσο μικρότερη είναι η επιλεγμένη ταχύτητα, τόσο μικρότερη είναι η ταχύτητα στη λειτουργία της βοήθειας ώθη- σης (με πλήρη ισχύ). Η λειτουργία βοήθειας ώθησης επιτρέπεται να χρησιμο- ποιηθεί αποκλειστικά κατά το σπρώξιμο του eBike. Σε περίπτωση που οι ρόδες του eBike κατά τη χρήση της βοήθει- ας ώθησης δεν έχουν καμία επαφή με το έδαφος, υπάρχει κίνδυνος τραυματισμού. Για την ενεργοποίηση της βοήθειας ώθησης πατήστε σύντομα το πλήκτρο «WALK» στον υπολογιστή οχήματος. Μετά την ενεργοποίηση πατήστε μέσα σε 3 δευτερόλεπτα το πλήκτρο «+» και κρατήστε το πατημένο. Ο κινητήρας του eBike ενεργο-

Υπόδειξη: Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί στο επίπεδο υποστήριξης «OFF». Η βοήθεια ώθησης απενεργοποιείται, μόλις παρουσιαστεί μία από τις ακόλουθες καταστάσεις: – Αφήνετε το πλήκτρο «+» 6 ελεύθερο, – οι ρόδες του eBike μπλοκάρουν (π.χ. με φρενάρισμα ή κτυ- πώντας πάνω σε ένα εμπόδιο), – η ταχύτητα ξεπερνά τα 6 χλμ./ώρα. Υπόδειξη: Σε μερικά συστήματα η βοήθεια ώθησης μπορεί να ξεκινήσει απευθείας, πατώντας το πλήκτρο «WALK». Σύμβολο Ερμηνεία σύντομο πάτημα του πλήκτρου (λιγότερο από 1δευτερόλεπτο) μεσαίο πάτημα του πλήκτρου (ανάμεσα σε 1 δευ- τερόλεπτο και 2,5 δευτερόλεπτα) παρατεταμένο πάτημα του πλήκτρου (πάνω από 2,5 δευτερόλεπτα) Στην ένδειξη g κάθε δοκός στο σύμβολο της μπαταρίας αντι- στοιχεί περίπου σε 20 % χωρητικότητα: Η μπαταρία eBike είναι εντελώς φορτισμένη. Η μπαταρία eBike πρέπει να επαναφορτιστεί. Οι φωτοδίοδοι (LED) της ένδειξη της κατάστασης φόρτισης στην μπαταρία σβήνουν. Η χωρητικότητα για την υποστήριξη του κινητήρα έχει καταναλωθεί και η υποστήριξη απενεργοποιείται απαλά. Η παρα- μένουσα χωρητικότητα είναι διαθέσιμη για το φωτι- σμό, η ένδειξη αναβοσβήνει. Η χωρητικότητα της μπαταρίας eBike φθάνει ακόμα για περίπου 2 ώρες φωτισμού του ποδηλάτου. OBJ_BUCH-2819-001.book Page 2 Wednesday, April 13, 2016 3:29 PMEλληνικά–3 1 270 020 XBP | (13.4.16) Bosch eBike Systems Ρύθμιση του επιπέδου υποστήριξης Στον υπολογιστή οχήματος μπορείτε να ρυθμίσετε, πόσο πολύ θα σας υποστηρίζει ο κινητήρας eBike κατά το πετάλισμα. Το επίπεδο υποστήριξης μπορεί να αλλάξει οποτεδήποτε, ακόμα και κατά τη διάρκεια της οδήγησης. Υπόδειξη: Σε ορισμένες ξεωριστές εκδόσεις είναι δυνατόν, το επίπεδο υποστήριξης να είναι προρρυθμισμένο και να μην μπορεί να αλλάξει. Είναι επίσης δυνατό, να βρίσκονται λιγότερα επίπεδα υποστήριξης για επιλογή, από αυτά που αναφέρονται εδώ. Τα ακόλουθα επίπεδα υποστήριξης είναι το πολύ διαθέσιμα: – «OFF»: Η υποστήριξη μέσω του κινητήρα είναι απενεργοποι- ημένη, το eBike μπορεί να κινηθεί, όπως ένα κανονικό ποδή- λατο μόνο με το πετάλισμα. Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί σε αυτό το επίπεδο υποστήριξης. – «ECO»: Αποτελεσματική υποστήριξη σε περίπτωση μέγιστης απόδοσης, για μέγιστη εμβέλεια – «TOUR»: Ομοιόμορφη υποστήριξη, για διαδρομές με μεγά- λη εμβέλεια – «SPORT»: Δυνατή υποστήριξη, για σπορ οδήγηση σε ορει- νές διαδρομές καθώς και για την κυκλοφορία στην πόλη – «TURBO»: Μέγιστη υποστήριξη μέχρι στην υψηλή συχνότη- τα πεταλίσματος, για σπορ οδήγηση Για την αύξηση του επιπέδου υποστήριξης πατήστε σύντομα το πλήκτρο «+» 6 στον υπολογιστή οχήματος και μάλιστα τόσες φορές, μέχρι να εμφανιστεί το επιθυμητό επίπεδο υποστήριξης στην ένδειξη i, για τη μείωση πατήστε σύντομα το πλήκτρο «–» 5. Ενεργοποίηση/απενεργοποίηση του φωτισμού

Στον τύπο, στον οποίο το φως οδήγησης τροφοδοτείται από το σύστημα eBike, με ένα μεσαίο πάτημα του πλήκτρου «+» μπορεί να ενεργοποιηθεί ταυτόχρονα το μπροστινό και το πίσω φως. Για την απενεργοποίηση του φωτισμού του ποδηλάτου πατήστε παρατεταμένα το πλήκτρο «+». Με ενεργοποιημένο το φως εμφανίζεται το σύμβολο φωτισμού h. Η ενεργοποίηση και απενεργοποίηση του φωτισμού του ποδη- λάτου δεν έχει καμία επιρροή στο φωτισμό φόντου της οθόνης. Ενδείξεις και ρυθμίσεις του υπολογιστή οχήματος Ενδείξεις ταχύτητας και απόστασης Στην ένδειξη του ταχύμετρου a εμφανίζεται πάντοτε η τρέχου- σα ταχύτητα. Στην ένδειξη i εμφανίζεται πάντοτε η τελευταία ρύθμιση. Με το επανειλημμένο μεσαίο πάτημα του πλήκτρου «–» εμφανίζο- νται διαδοχικά η διαδρομή οδήγησης «TRIP», τα συνολικά χιλι- όμετρα «TOTAL» και η εμβέλεια της μπαταρίας «RANGE». (Με το σύντομο πάτημα του πλήκτρου «–» μειώνεται το επίπεδο υποστήριξης!) Για την επαναφορά της διαδρομής οδήγησης «TRIP» πατήστε ταυτόχρονα παρατεταμένα τα πλήκτρα «+» και «–». Στην αρχή εμφανίζεται στην οθόνη «RESET». Όταν συνεχίσετε να πατάτε τα δύο πλήκτρα, τίθεται η διαδρομή οδήγησης «TRIP» στο «0». Μπορείτε να αλλάξετε τις εμφανιζόμενες τιμές από χιλιόμετρα σε μίλια, κρατώντας πατημένο το πλήκτρο «–» και πατώντας σύντομα το πλήκτρο On-Off 1 . Για λόγους συντήρησης μπορεί να εξακριβωθεί η κατάσταση έκ- δοσης των επιμέρους συστημάτων. Πατήστε με απενεργοποιη- μένο σύστημα ταυτόχρονα τα πλήκτρα «–» καθώς και «+» και πατήστε στη συνέχεια το πλήκτρο On-Off 1. Η υποδοχή USB προορίζεται για τη σύνδεση συστημάτων διά- γνωσης. Η υποδοχή USB δεν έχει έτσι καμία άλλη λειτουργία. Η σύνδεση USB πρέπει να είναι πάντοτε καλά κλεισμένη με το προστατευτικό κάλυμμα 8. Ενέργεια Πλή-

Ενεργοποίηση του υπολογιστή

Απενεργοποίηση του υπολογιστή

Αύξηση της υποστήριξης

Μείωση της υποστήριξης

Ενεργοποίηση του φωτισμού του

Απενεργοποίηση του φωτισμού

Επαναφορά της διαδρομής οδήγησης

Ενεργοποίηση της βοήθειας ώθησης Εκτέλεση της βοήθειας ώθησης WALK

Αλλαγή από χιλιόμετρα σε μίλια – 1. κράτημα

Εξακρίβωση της κατάστασης των

1) Το σύστημα eBike πρέπει να είναι απενεργοποιημένο.

2) Οι πληροφορίες εμφανίζονται ως κυλιόμενο κείμενο.

OBJ_BUCH-2819-001.book Page 3 Wednesday, April 13, 2016 3:29 PMEλληνικά–4 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Ένδειξη κωδικού σφάλματος Τα εξαρτήματα του συστήματος eBike ελέγχονται συνεχώς αυ- τόματα. Όταν διαπιστωθεί ένα σφάλμα, εμφανίζεται ο αντίστοι- χος κωδικός σφάλματος ένδειξη του ταχύμετρου a. Ανάλογα με το είδος του σφάλματος, απενεργοποιείται ο κινη- τήρας ενδεχομένως αυτόματα. Η συνέχιση της οδήγησης χωρίς υποστήριξη μέσω του κινητήρα είναι όμως δυνατή οποτεδήπο- τε. Πριν από την περαιτέρω χρήση πρέπει να ελεγχθεί το eBike. Αναθέστε την εκτέλεση όλων των επισκευών αποκλει- στικά σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Κωδικός Αιτία Θεραπεία

Ένα ή περισσότερα πλήκτρα του υπολο- γιστή οχήματος είναι μπλοκαρισμένα. Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσης ακαθαρ- σίας. Καθαρίστε ενδεχομένως τα πλήκτρα.

Πρόβλημα σύνδεσης της μονάδας χειρι-

Αναθέστε τον έλεγχο των συνδέσεων

Ένα ή περισσότερα πλήκτρα της μονάδας χειρισμού είναι μπλοκαρι-

Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσης ακαθαρ- σίας. Καθαρίστε ενδεχομένως τα πλήκτρα.

Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. 422 Πρόβλημα σύνδεσης της μονάδας

Αναθέστε τον έλεγχο των συνδέσεων

Πρόβλημα σύνδεσης της μπαταρίας eBike Αναθέστε τον έλεγχο των συνδέσεων

Σφάλμα επικοινωνίας μεταξύ των εξαρτημάτων Αναθέστε τον έλεγχο των συνδέσεων

Εσωτερικό σφάλμα υπέρβασης χρόνου Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. Σε αυτή την κατάσταση σφάλματος δεν είναι δυνατή η προβολή ή η προσαρμογή στο μενού βασικών ρυθμίσεων του μεγέθους των ελαστικών.

Εσωτερική μπαταρία του υπολογιστή οχήματος άδεια Φορτίστε τον υπολογιστή οχήματος (στο στήριγμα ή μέσω της σύνδεσης USB)

Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Εσωτερικό σφάλμα της μονάδας

Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. 450 Εσωτερικό σφάλμα λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα στη σύνδεση USB Απομακρύνετε το καλώδιο από τη σύνδεση USB του υπολογιστή οχήματος. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Εσωτερικό σφάλμα του υπολογιστή

Αναθέστε τον έλεγχο του υπολογιστή οχήματος 500 Εσωτερικό σφάλμα της μονάδας

Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα στο φωτισμό ποδηλάτου Ελέγξτε το φως και την αντίστοιχη καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα του αισθητήρα ταχύτητας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. 510 Εσωτερικό σφάλμα αισθητήρα Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Εσωτερικό σφάλμα της μονάδας

Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. OBJ_BUCH-2819-001.book Page 4 Wednesday, April 13, 2016 3:29 PMEλληνικά–5 1 270 020 XBP | (13.4.16) Bosch eBike Systems 530 Σφάλμα μπαταρίας Απενεργοποιήστε το eBike, αφαιρέστε την μπαταρία eBike και τοποθετήστε την μπαταρία eBike ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα θερμοκρασίας Το eBike βρίσκεται εκτός της επιτρεπτής περιοχής θερμοκρασίας. Απενερ- γοποιήστε το σύστημα eBike, για να αφήσετε τη μονάδα κίνησης να κρυώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Αναγνωρίστηκε ένας ανεπίτρεπτος καταναλωτής. Απομακρύνετε τον καταναλωτή. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα ταυτοποίησης Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Ασυμβίβαστα εξαρτήματα Τοποθετήστε συμβατή οθόνη. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. 595, 596 Σφάλμα επικοινωνίας Ελέγξτε την καλωδίωση προς το κιβώτιο μετάδοσης και ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Εσωτερικό σφάλμα μπαταρίας κατά τη διάρκεια της διαδικασίας φόρτισης Αποσυνδέστε το φορτιστή από την μπαταρία. Ξεκινήστε το σύστημα eBike εκ νέου. Τοποθετήστε το φορτιστή στην μπαταρία. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. 603 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα θερμοκρασίας μπαταρίας Το eBike βρίσκεται εκτός της επιτρεπτής περιοχής θερμοκρασίας. Απενερ- γοποιήστε το σύστημα eBike, για να αφήσετε τη μονάδα κίνησης να κρυώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα θερμοκρασίας μπαταρίας κατά τη διάρκεια της διαδικασίας φόρτισης Αποσυνδέστε το φορτιστή από την μπαταρία. Αφήστε την μπαταρία να κρυώσει. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Εξωτερικό σφάλμα μπαταρίας Ελέγξτε την καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα τάσης μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα φορτιστή Αντικαταστήστε το φορτιστή. Ελάτε σε επαφή με τον έμπορα του Bosch eBike σας. Κωδικός Αιτία Θεραπεία OBJ_BUCH-2819-001.book Page 5 Wednesday, April 13, 2016 3:29 PMEλληνικά–6 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Συντήρηση και Service Συντήρηση και καθαρισμός Όλα τα εξαρτήματα συμπεριλαμβανομένης και της μονάδας κί- νησης δεν επιτρέπεται να βυθιστούν στο νερό ή να καθαριστούν με νερό υπό πίεση. Για τον καθαρισμό του υπολογιστή οχήματος χρησιμοποιείτε ένα μαλακό, εμποτισμένο μόνο με νερό πανί. Μη χρησιμοποιεί- τε κανένα απορρυπαντικό. Αφήστε το σύστημα eBike το λιγότερο μία φορά το χρόνο να ελεγχθεί τεχνικά (εκτός των άλλων το μηχανικό μέρος και η ενη- μέρωση του λογισμικού του συστήματος). Επιπλέον ο κατασκευαστής ή ο έμπορας του ποδηλάτου μπορεί για την ημερομηνία σέρβις να καταχωρήσει στο σύστημα ένα χρόνο λειτουργίας. Σε αυτή την περίπτωση ο υπολογιστής οχή- ματος θα σας δείχνει τη λήξη της ημερομηνίας σέρβις στην έν- δειξη f« ». Για σέρβις ή επισκευές στο eBike απευθυνθείτε παρακαλώ σε έναν εξουσιοδοτημένο έμπορα του ποδηλάτων. Service και παροχή συμβουλών χρήσης Για όλες τις ερωτήσεις σας σχετικά με το σύστημα eBike και τα εξαρτήματά του, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Στοιχεία επικοινωνίας εξουσιοδοτημένων εμπόρων ποδηλάτων μπορείτε να βρείτε στην ιστοσελίδα www.bosch-ebike.com

Η μονάδα κίνησης, ο υπολογιστής οχήματος συμπερι- λαμβανομένης της μονάδας χειρισμού, η μπαταρία, ο αισθητήρας ταχύτητας, τα εξαρτήματα και οι συσκευα- σίες πρέπει να παραδίδονται σε μια ανακύκλωση σύμ- φωνα με τους κανόνες προστασίας του περιβάλλοντος. Μην πετάτε το eBike και τα εξαρτήματά του στα οικιακά απορ-

Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE σχετικά με τις άχρηστες ηλεκτρικές συσκευές κα- θώς και με την Κοινοτική Οδηγία 2006/66/EΚ σχετικά με τις χαλασμένες ή αναλωμένες μπαταρί- ες δεν είναι πλέον υποχρεωτικό τα προϊόντα αυτά να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Παραδίδετε τις άχρηστες πλέον μπαταρίες και τον άχρηστο υπολογιστή οχήματος σε έναν εξουσιοδοτημένο έμπορα ποδη-

Τηρούμε το δικαίωμα αλλαγών. 640 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Πολλαπλό σφάλμα μπαταρίας Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.

Σφάλμα έκδοσης λογισμικού Ελάτε σε επαφή με τον έμπορα του Bosch eBike σας, για να εκτελέσει μια ενημέρωση λογισμικού. 7xx Σφάλμα κιβωτίου μετάδοσης Προσέξτε παρακαλώ τις οδηγίες λειτουργίας του κατασκευαστή του μηχανι- σμού αλλαγής ταχυτήτων.

Εσωτερικό σφάλμα του υπολογιστή

Ξεκινήστε το σύστημα eBike μέσω απενεργοποίησης και επανεργοποίησης
