Purion Performance Line - Contatore elettronico BOSCH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Purion Performance Line BOSCH in formato PDF.
| Tipo di prodotto | Contatore elettronico (computer di bordo) per sistema eBike Bosch |
| Marca | Bosch |
| Modello | Purion Performance Line |
| Alimentazione | 2 pile a bottone CR2016 (1,5 V) |
| Peso | 0,1 kg |
| Grado di protezione | IP54 (a prova di polvere e schizzi d'acqua) |
| Temperatura di funzionamento | -5 °C a +40 °C |
| Temperatura di stoccaggio | -10 °C a +50 °C |
| Display | Velocità attuale, distanza (TRIP/TOTAL), autonomia (RANGE), livello di assistenza, indicatore di carica della batteria, illuminazione, codici di errore |
| Livelli di assistenza | OFF, ECO, TOUR, SPORT, TURBO |
| Assistenza alla spinta | Sì, fino a 6 km/h |
| Illuminazione | Comando dell'illuminazione della bici (anteriore/posteriore) tramite il computer di bordo |
| Porta USB | Presa di diagnostica USB (solo per manutenzione) |
| Manutenzione e pulizia | Panno morbido leggermente umido, senza detergente; non immergere |
| Sicurezza | Leggere le istruzioni di sicurezza; non lasciarsi distrarre dal display; rispettare le temperature |
| Riparabilità | Pile sostituibili; riparazioni presso un rivenditore autorizzato Bosch; controllo tecnico annuale raccomandato |
| Ricambi | Pile a bottone CR2016 (numero articolo: 1 270 016 819), viti di fissaggio, cappuccio di protezione USB |
| Informazioni generali | Sistema eBike Bosch che utilizza FreeRTOS; compatibilità con batterie standard e da portapacchi |
Domande frequenti - Purion Performance Line BOSCH
Domande degli utenti su Purion Performance Line BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Contatore elettronico in formato PDF gratuitamente! Trova il tuo manuale Purion Performance Line - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Purion Performance Line del marchio BOSCH.

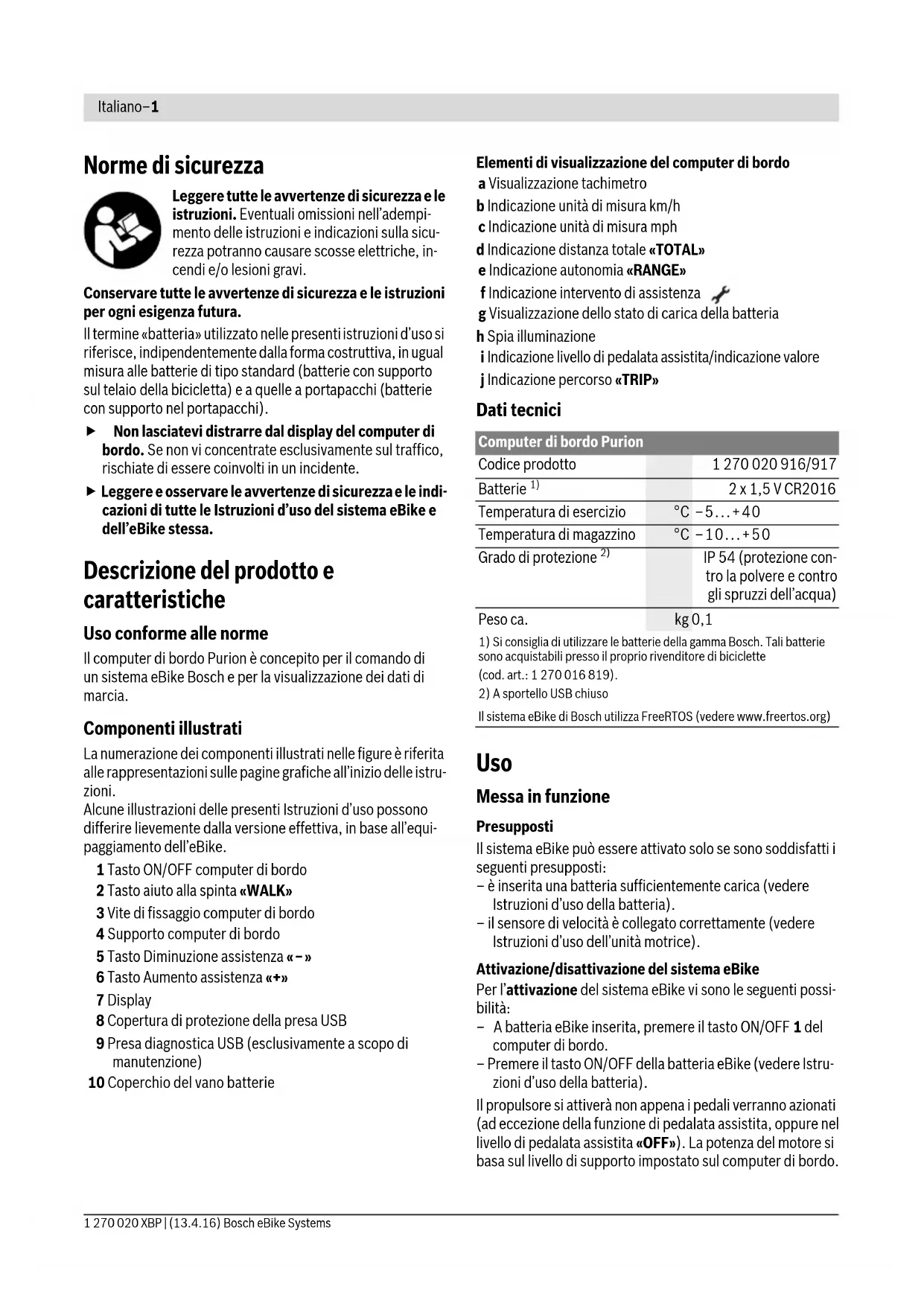

MANUALE UTENTE Purion Performance Line BOSCH
Leggere tutte le avventenze di sicurezza e le istruzioni. Eventuali omissioni nell'adempimento delle istruzioni eindicazioni sulla sicurezza potranno causare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avventenze di sicurezza e le istruzioni per agli esigenza futura.
Il termine «battery» utilizzato nelle presenti istruzioni d'uso si riferisce, indipendenteamente nella forma costruttiva, in ugual misura alle batterie di tipo standard (batterie con supporto sul telaio della bicyclicetta) e a quale a portapacchi (batterie con supporto nel portapacchi).
Non lasciatevi distrarre dal display del computer di bordo. Se non vi concentrate esclusivamente sul traffico, rischiate di essere coinvolti in un incidente.
Leggere e osservare le avventenze di sicurezza e leindicazioni di tutte le Istruzioni d'uso delsystema eBike e dell'eBike stessa.
Descrizione del prodotto e caratteristica
Uso conforme alle norme
Il computer di bordo Purion è concepito per il dato di un sistema e Bike Bosch e per la visualizzazione dei dati di marcia.
Componenti illustrati
La numerozione dei componenti illustrati nelle figure è riferita alle rappresentazioni sulle pagine grafiche all'inizio delle istruzioni.
Alcune illustrazioni delle presenti Istruzioni d'uso posso differire lievamente alla versione effettiva, in base all'equipaggiamento dell'eBike.
1 Tasto ON/OFF computer di bordo
2 Tasto aiuto alla spinta «WALK»
3 Vite di fissaggio computer di bordo
4 Supporto computer di bordo
5 Tasto Diminuzione assistenza «-»
6 Tasto Aumento assistenza «+»
7 Display
8 Copertura di protezione della presa USB
9 Presa diagnostica USB (escludamente a scopo di manutenzione)
10 Coperchio del vano batterie
Elementi di visualizzazione del computer di bordo
a Visualizzazione tachimetro
b Indicazione unità di misura km/h
c Indicazione unità di misura mph
d Indicazione distanza totale «TOTAL»
e Indicazione autonomia «RANGE»
f Indicazione intervento di assistenza
g Visualizzazione dello stato di carica della batteria
h Spia illuminazione
i Indicazione livello di pedalata assistita/indicazione valore
j Indicazione percorso «TRIP»
Dati tecnici
Computer di bordo Purion
| Codice prodotto | 1 270 020 916/917 |
| Batterie1) | 2 x 1,5 V CR2016 |
| Temperatura di esercizio | °C -5...+40 |
| Temperatura di magazzino | °C -10...+50 |
| Gradodi protezione2) | IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua) |
| Peso ca. | kg 0,1 |
1) Si consiglia di utilizzato le batterie della gamma Bosch. Tali batterie sono acquistabili presso il proprio rivenditore di biciclette
cod.art.:1270016819).
2) A sportello USB chiuso
Ilsysteme eBike di Boschutilizza FreeRTOS (vedere www.freertos.org)
Uso
Messa in funzione
Presupposti
Ilsystema eBikepuoessereattivato solo se sono soddisfatti i seguenti presupposti:
- è inserita una batteria sufficientemente carica (vedere Istruzioni d'uso della batteria).
- il sensore di velocità è collegato correttamente (vedere Istruzioni d'uso dell'unità motrice).
Attivazione/disattivazione delsysteme eBike
Per l'attivazione del sistema eBike vi sono le seguenti possibilità:
- A batteria eBike inserta, premere il tasto ON/OFF 1 del computer di bordo.
- Premere il tasto ON/OFF della batteria eBike (vedere Istruzioni d'uso della batteria).
Il propulsore si attiverà non appena i pedali verranno azionati (ad eccezione della funzione di pedalata assistita, oppure nel livello di pedalata assistita «OFF»). La potenza del motore si basa sul livello di supporto impostato sul computer di bordo.
Nel funzionamento normale non appena si smette di pedalare oppure non appena viene raggiunta una velocità di 25 / 45km / h I'assistenzatramite l'azionamento eBike viene disattivata.L'azionamento viene attivato di nuovo automaticamente non appena si ricomincia a pedalare e la velocità è inferiore a 25 / 45km / h
Per la disattivazione delsysteme eBike vi sono le seguenti possibilità:
- Premere il tasto ON/OFF 1 del computer di bordo.
- Disinserire la batteria eBike premendo il tasto ON/OFF (vedere istruzioni d'uso della batteria).
Se per circa 10 minuti l'eBike non viene spostata e non vengono premuti tasti sul computer di bordo, il sistema eBike si disattiverà automaticamente, per ragioni di risparmio energetico.
Notabene: Disattivare sempre il systemaeBike quando I'eBike viene parcheggiata.
Notabene: Seanche le batterie del computer di bordo dovesserso essere scariche, I'ebike si potra comunque attivare, mediente la batteria della bicyclicetta. Si raccomanda, tuttavia, di sostituire quanto prima le batterie interne, al fine di evitare danni.
Visualizzazione e impostazioni del computer di bordo
Simboli e loro significato
| Simbolo Spiegazione | |
| Tasto premuto brevamente (meno di 1 secondo) | |
| Tasto premuto per un tempo medio (fra 1 Secondo e 2,5 secondi) | |
| Tasto premuto a lungo (per più di 2,5 secondi) | |
Alimentazione di energia del computer di bordo
Il computer di bordo viene alimentato da due batterie a bot-tone CR2016.
Sostituzione delle batterie (vedi figura A)
Quando il computer di bordo visualizza il messaggio «LOW BAT» sul display, prelevare il computer di bordo dal manubrio, svitando la vite di fissaggio 3 del computer di bordo.
Aprière l coperchio del vano batterie 10 con una moneta di misura idonea, prelevare le batterie ESAuste ed introdurre nuove batterie di tipo CR 2016. Le batterie consigliate da Bosch sono disponibili presso il proprio rivenditore di bicyclette.
Quando si insertisco le batterie, osservare la corretta polarità.
Richiudere il vano batterie e fissare il computer di bordo sul manubrio dell'eBike, mediante l'apposita vite 3.
Visualizzazione dello stato di carica della batteria
L'indicatore dello stato di carica della batteria g visualizza lo stato di carica della batteria eBike. Lo stato di carica della batteria eBike viene anch'esso individato dai LED della batteria.
Nella visualizzazione gologi barretta nel symbolo della batteria ricaricabile corrisponde a circa il 20% della capacité.
La batteria eBike è completamente carica.
La batteria eBike va ricaricata.
I LED dell'indicatore di carica della batteria si spengono. La capacité di assistenza alla trasmissione è esaurita: l'assistenza verrà gradualmente disattivata. La capacité residua verrà erogata per l'illuminazione; l'indicazione lampeggerà.
La capacité residua della batteria e Bike è sufficiente per circa 2 altre ore di illuminazione della bicycletta.
Instrimento/disinserimento dell'aiuto alla spinta
L'aiuto alla spinta può facilitare la spinta dell'eBike. La velocità in questa funzione dipende alla marcia insertita e può raggiungere al massimo 6km / h . Tanto inferiore sare la marcia selezionata, tanto più Bassa sare la velocità nella funzione aiuto alla spinta (alla prestazione massima).
La funzione aiuto alla spinta deve essere utilizzata esclusivamente nel caso in cui l'eBike deve essere spinta. Se durante l'impiego dell'aiuto alla spinta le ruote dell'eBike non hanno alcun contatto con il terreno esiste il pericolò di lesioni.
Per attivare la pedalata assistita, premere brevamente tasto «WALK» del computer di bordo. Una volta attenuata la funzione, premere entro 3 secondi il tasto «+» e mantenerlo premuto. Il propulsore dell'eBike verrà inserto.
Notabene: Nel livello di pedalata assistita «OFF», il sistema non potra essere attivato.
La spinta assistita verrà disattivata al verificarsi di uno dei seguenti eventi:
- rilascio del tasting «+» 6;
- bloccaggio delle ruote dell'eBike (ad es. in caso di frenata o a causa di urto contro un ostacolo);
- velocità superiore a 6 km/h.
Notabene: In alcuni sistemi, la pedalata assistita cui siere avviata direttamente premendo il tasto «WALK».
Regolazione del livello di assistenza
Sul computer di bordo è possibile impostare il livello di supporto del motore eBike durante la pedalata. Il livello di supporto può essere modificato in qualsiast momento,anche durante la marcia.
Notabene: In singoli modelli è possibile che il livello di assistenza sa preimpostato e che non possa essereambiato. èanche possibile che vi siano a disposizione per la selezione meno livelli di assistenza di quelli indicati nelle presenti istru zioni.
Sono a disposizione al massimo i seguenti livelli di assistenza:
- «OFF»: il supporto del motore è disinserito, è possibile azionare l'eBike pedalando come su una normale bicycletta. In tale livello di pedalata assistita, il relativo sistema non potr'à essere attivato.
- «ECO»: assistenza efficace alla massima efficienza, per massima autonoma
- «TOUR»: assistenza regolare, per percorsi con grande autonomia
- «SPORT»: assistenza energia, per guida sportiva su percorsi di montagna nonché per traffico città
- «TURBO»: Assistenza massima fino alle massime fre-quenze di pedalata, per guida sportiva
Per aumentare il livello di pedalata assistita, premere brevamente il tasto «+» 6 del computer di bordo, ripetendo l'azione sino a visualizzare il livello di pedalata assistita desiderato nell'indicazione i; per diminuire, premere brevamente il tasto «-» 5.
Accensione/spegnimento illuminazione della bicyclicletta
Nella versione in cui la luce di marcia viene alimentata dalsystema e Bike, premendo per un tempo medio ilasto «+» è possibile accendere e spegnere contemporaneamente la luce anteriore e quella posteriore. Per spegnere l'illuminazione bicyclicetta, premere a lungo ilasto «+».
A luci accese, verrà visualizzato il symbolo di illuminazione h.
L'accensione e lo spegnimento dell'illuminazione della bicyclicetta non influscono sulla retroilluminazione del display.
Visualizzazione e impostazioni del computer di bordo
Visualizzazioni della velocità e della distanza
Nella visualizzazione tachimetro a viene sempre visualizzata la velocità attuale.
Nell'indicazione i, verrà di norma visualizzata l'ultima impostazione effettuata. Premendo ripetutamente per un tempo medio il tasto «-», verranno visualizzati in sequenza il tragitto percorso «TRIP», i chilometri totali «TOTAL» e l'autonomia della batteria «RANGE». (Premendo brevamente il tasto «-», il livello di pedalata assistita verrà diminuito)
Per resettare il tragitto percorso «TRIP», premere contemporaneamente a lungo i tasti «+» e «-». Inizialmente, il display visualizzera il messaggio «RESET». Proseguendo a preme entrambi i tasti, il tragitto percorso «TRIP» verrà impostato a «0».
È possibile commutare la visualizzazione dei valori da chilometri aiglia, mantenendo premuto il tasto «-» e premendo brevemente il tasto ON/OFF 1
A scopo di manutenzione, è possibile interrogare le versioni dei vari sottosistemi. Aistema disattivato, premere contemporaneamente i tasti «-» e «+», dopodiché premere il tasto ON/OFF 1.
La presa USB è riservata al collegamento di sistemi diagnostici. Tale presa svolge esclusivamente tale funzione.
Il collegamento USB dovrà sempre essere completenesschiuso con il cappuccio di protezione 8.
| Azione Tasti Durata | ||
| Accensione del computer di bordo | \(\text{山}\) | A piacimento |
| Spegnimento del computer di bordo A piacimento | ||
| Aumento del livello di pedalata assistita | + | \(\text{山}\) |
| Riduzione del livello di pedalata assistita | - | \(\text{山}\) |
| Indicazioni «TRIP», «TOTAL», «RANGE», modalità di pedalata assistita | - | \(\text{山}\) |
| Accensione dell'illuminazione bicicletta | + | \(\text{山}\) |
| Spagnimento dell'illuminazione bicicletta | + | \(\text{山}\) |
| Reset del tragitto percorso | - + | \(\text{山}\) |
| Attivazione della pedalata assistita Esecuzione della pedalata assistita | WALK + | 1. 2. A piacimento |
| Commutazione da chilometri aiglia | - 1. Mante-namento\(\text{山}\) | 1. Mante-namento\(\text{山}\) |
| Interrogazione versioni \(^{1)\(2\)}\) | - + 1. Mante-namento\(\text{山}\) | 1. Mante-namento\(\text{山}\) |
| 1) Ilsystema eBike dovrà essere disattivato.2) Le informazioni verranno visualizzate come testo scorrevole. | ||
Visualizzazione codice erre
I componenti delsysteme eBike vengono costamente controliatautomatically.Nel caso venga riscontrata un'anomalia,sul tachimetro a verrà visualizzato il codice di anomalia corrispondente.
In funzione del tipo di erre, l'azionamento viene eventualmente disattivato automaticamente. Il proseguito della corsaenza assistenzatramite l'azionamento è tuttavia possibile in anni momento. Prima di ulteriori corse l'eBike dovrebbe essere controllata.
Far eseguire toutes le riparazioni necessarie esclusamente da un rivenditore di bicyclette autorizzato.
| Codice Causa Rimedi | ||
| 410 | Uno o più tasti del computer di bordo sono bloccati. | Controllare se i tasti sono incastrati ad es. a causa di sporcia che è penetrata. Se necessario, pulire i tasti. |
| 414 | Problema di collegamento dell'unità di lavoro | Fare controllare raccordi e collegamenti |
| 418 | Uno o più tasti dell'unità di lavoro sono bloccati. | Controllare se i tasti sono incastrati ad es. a causa di sporcia che è penetrata. Se necessario, pulire i tasti. |
| 419 | Errore di configurazione | Riavviare ilsystema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 422 Problema di collegamento dell'unità di azionamento | Fare controllare raccordi e collegamenti | |
| 423 | Problema di connessione della batteria eBike | Fare controllare raccordi e collegamenti |
| 424 | Errore di comunità dei compo-nenti uno con l'alto | Fare controllare raccordi e collegamenti |
| 426 | Errore interno: timeout | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. In quello stato di erreore non sareapproxibile visualizzare o adattare la circonferenza dei pneumatici nel menu delle configurazioni base. |
| 430 | Batteria interna del computer di bordo scarica | Ricaricare il computer di bordo (nel supporto o tramite attacco USB) |
| 431 | Errore versione del software | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 440 | Errore interno dell'unità di aziona-mento | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 450 | Errore interno: software | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 460 | Anomalia nel collegamento USB | Rimuovere il cavo collegamento USB del computer di bordo. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 490 | Difetto interno del computer di bordo Far controllare il computer di bordo | Fare controllare il computer di bordo |
| 500 | Errore interno dell'unità di aziona-mento | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 502 | Guasto nell'illuminazione della bicyclicletta | Controllare le lucidi e relativi cablaggi. Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 503 | Errore del sensore di velocità | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 510 | Errore interno: sensore | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 511 | Errore interno dell'unità di aziona-mento | Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| Codice | Causa | Rimedi |
| 530 | Guasto nella batteria | Disattivare l'eBike, rimuovere la batteria eBike e reinserirla. Riaviare ilsystema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 531 | Errore di configurazione | Riaviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 540 | Errore di temperatura | L'eBike si trovale di fuori del campodetemperatura consentito. Disattive lsystema eBike, in modo da far scendere o risalire la temperatura delpropulsore nel campo consentito. Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 550 | È stata riconosciuta un'utenza nonconsentita. | Rimuovere l'utenza in questione. Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 580 | Errore versionedel software | Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 591 | Errore di autenticazione | Disattivare il systema eBike. Rimuovere la batteria e reinserirla. Riaviare ilsystema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 592 | Componente incompatible | Utilizzato un display compatibile. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 593 | Errore di configurazione | Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 595, 596 | Errore di Communicatione | Controllare il cabaggio verso il campio e riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 602 | Errore interno alla batteria durantel'operazione di ricarica | Scollegare il caricabatteria alla batteria. Riaviare il systema eBike. Collegare il caricabatteria alla batteria. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 602 | Errore interno alla batteria | Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 603 | Errore interno alla batteria | Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 605 | Errore di temperatura batteria L'eBike | si trova al di fuori del campodetemperatura consentito. Disattive lsystema eBike, in modo da far scendere o risalire la temperatura delpropulsore nel campo consentito. Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 605 | Errore di temperatura batteria durantel'operazione di ricarica | Scollegare il caricabatteria alla batteria. Lasciar raffreddare la batteria. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 606 | Errore esterno alla batteria | Controllare il cabaggio. Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 610 | Errore di tensione nella batteria | Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 620 | Guasto nel caricabatteria | Sostituire il caricabatteria. Se prega di contattare il proprio rivenditore di eBike Bosch. |
| 640 | Errore interno alla batteria | Riaviare il systema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| Codice Causa Rimedi | ||
| 655 | Errore multiplino nella batteria | Disattivare ilsysteme eBike. Rimuovere la batteria e reinserirla. Riavviare ilsystema. Se il problema persistsiste, si prega di contattare il proprio riven-ditore di eBike Bosch. |
| 656 | Errore versione del software Si prega di contattare il proprio rivenditore di eBike Bosch per far esguire un aggiornamento software. | |
| 7xx | Guasto alchio Osservare le Istruzioni d'uso del costruttore delchio. | |
| Tutte le spie sono spente | Difetto interno del computer di bordo | Riavviare il systeme eBike spegnendolo e riaccendendo. |
Manutenzione ed assistenza
Manutenzione e pulizia
Tutti i componenti, inclusa l'unità motrice, non andranno immersi in acqua, né puliti con un'idropulitrice.
Per pulire il computer di bordo, utilizzato un panno morbido, inumidito escludivamente con acqua. Non utilizzato alcun tipo di detergente.
Sottoporre a verifica tecnica il systeme e Bike almeno una volta all'anno (ad es. parte meccanica e grado di aggiornamento del software diSYSTEMA).
Come ulteriori criterio per la scadenza di assistenza, il costruttore della bicyclicetta può memorizzare nel sistema una percorrenza. Alla scadenza di assistenza, una volta acceso, il computer di bordo informerà della scadenza con l'indicazione f «
Per Service e riparazioni all'eBike rivolgersi ad un rivenditore autorizzato di bicyclicte.
Assistenza clienti e consulenza impieghi
Per tutte le消费需求e relative alsystema eBike ed ai suoi componenti rivolgersi ad un rivenditore autorizzato di bicyclette.
Le informazioni per contattare rivenditori autorizzati di bicyclette sono riportate sulla pagina web
www.bosch-ebike.com
Smaltimento
Unità di azionamento, computer di bordo incl. unità di comando, batteria, sensore di velocità, accessori e imballi devono essere riciclati in conformità con le normative ambientali.
Non gettare l'eBike ed i suoi componenti tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformamente alla direttiva europea 2012/19/UE gli appearecchi elettrici divertati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separamente ed essere inviate ad una riutilizzazione ecologica.
Restituire batterie e computer di bordo non più funzionanti ad una concessionaria di bicyclette autorizzata.
Con ogni riserva di modifiche tecniche.
