Software version error Contact your Bosch eBike dealer so that he can perform a software update. 7xx Transmission error Please observe the operating instructions provided by the transmission manufacturer. No display Internal error of the on-board computer Restart your eBike system by switching it off and back on. Code Cause Corrective Measure OBJ_BUCH-2819-001.book Page 5 Wednesday, April 13, 2016 3:29 PMEnglish–6 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Maintenance and Service Maintenance and Cleaning Do not immerse any components, including the drive unit, in water or clean them with pressurised water. Clean your on-board computer using a soft cloth dampened only with water. Do not use any detergents. Have your eBike system checked by an expert at least once a year (including mechanical parts, up-to-dateness of system software). The bicycle manufacturer or dealer may also store a distance travelled for the service date in the system. In this case, the on-board computer will show you that the service date is due by displaying f“ ”. For service or repairs on the eBike, please refer to an author- ised bicycle dealer. After-sales Service and Application Service In case of questions concerning the eBike system and its com- ponents, please refer to an authorised Bosch eBike dealer. For contact data of authorised Bosch eBike dealers, please refer to www.bosch-ebike.com Disposal The drive unit, on-board computer including operat- ing unit, battery pack, speed sensor, accessories and packaging should be disposed of in an environmen- tally correct manner. Do not dispose of eBikes and their components into house- hold waste! Only for EC countries: According to the European Guideline 2012/19/EU, electrical devices/tools that are no longer usable, and according to the European Guideline 2006/66/EC, defective or used bat- tery packs/batteries, must be collected sepa- rately and disposed of in an environmentally correct manner. Please return battery packs and on-board computers that are no longer usable to an authorised bicycle dealer. Subject to change without notice. OBJ_BUCH-2819-001.book Page 6 Wednesday, April 13, 2016 3:29 PMFrançais–1 1 270 020 XBP | (13.4.16) Bosch eBike Systems Avertissements de sécurité Lire toutes les consignes de sécurité et ins- tructions. Le non-respect de ces consignes de sécurité et instructions peut entraîner un choc électrique, un incendie et/ou de graves bles- sures. Conservez toutes les consignes de sécurité et instruc- tions pour l’avenir. Le terme « accu » utilisé dans cette notice d’utilisation se rap- porte, indépendamment de son modèle, à la fois aux accus standard (accus avec support de fixation sur le cadre du vélo) et accus de porte-bagages (accus avec support de fixation au niveau du porte-bagages). Ne vous laissez pas distraire par l’affichage de l’ordina- teur de bord. Si vous ne vous concentrez pas pleinement sur les conditions de circulation, vous risquez d’être impli- qué dans un accident. Lisez et respectez les consignes de sécurité et les ins- tructions de toutes les notices d’utilisation du système eBike, ainsi que la notice d’utilisation de votre eBike. Description et performances du produit Utilisation conforme L’ordinateur de bord Purion est conçu pour commander un sys- tème eBike Bosch et pour afficher les données de parcours. Eléments de l’appareil La numérotation des éléments se réfère aux représentations sur les pages graphiques situées en début de notice. Certaines illustrations de cette notice d’utilisation peuvent, selon l’équipement de votre eBike, différer légèrement de la réalité. 1 Bouton Marche/Arrêt de l’ordinateur de bord 2 Touche pour l’assistance de poussée «WALK» 3 Vis de fixation de l’ordinateur de bord 4 Support ordinateur de bord 5 Touche Réduire l’assistance «–» 6 Touche Augmenter l’assistance «+» 7 Ecran 8 Capuchon de protection de la douille USB 9 Prise de diagnostic USB (uniquement pour l’entretien) 10 Couvercle du compartiment à piles Organes indicateurs ordinateurs de bord a Indicateur tachymétrique b Affichage Unité km/h c Affichage Unité mph d Affichage Distance totale «TOTAL» e Affichage Portée «RANGE» f Affichage Service g Voyant lumineux indiquant l’état de charge de l’accu h Symbole d’éclairage i Affichage niveau d’assistance/indication des valeurs j Affichage Distance «TRIP» Caractéristiques techniques Fonctionnement Mise en service Conditions préalables Le système eBike ne peut être activé que si les conditions suivantes sont réunies : – L’accu utilisé est suffisamment chargé (voir la notice d’utili- sation de l’accu). – Le capteur de vitesse est correctement branché (voir la notice d’utilisation de l’unité d’entraînement). Mise marche/Arrêt du système eBike Pour mettre le système eBike en marche, vous avez les possi- bilités suivantes : – Une fois l’accu eBike inséré, appuyez sur le bouton Marche/Arrêt 1 de l’ordinateur de bord. – Appuyez sur le bouton Marche/Arrêt de l’accu de l’eBike (voir la notice d’utilisation de l’accu). Le système d’entraînement est activé dès que vous appuyez sur les pédales (sauf avec l’assistance de poussée ou avec le niveau d’assistance «OFF»). La puissance du moteur est dé- terminée par le niveau d’assistance paramétré au niveau de l’ordinateur de bord. Ordinateur de bord Purion N° d’article 1 270 020 916/917 Piles

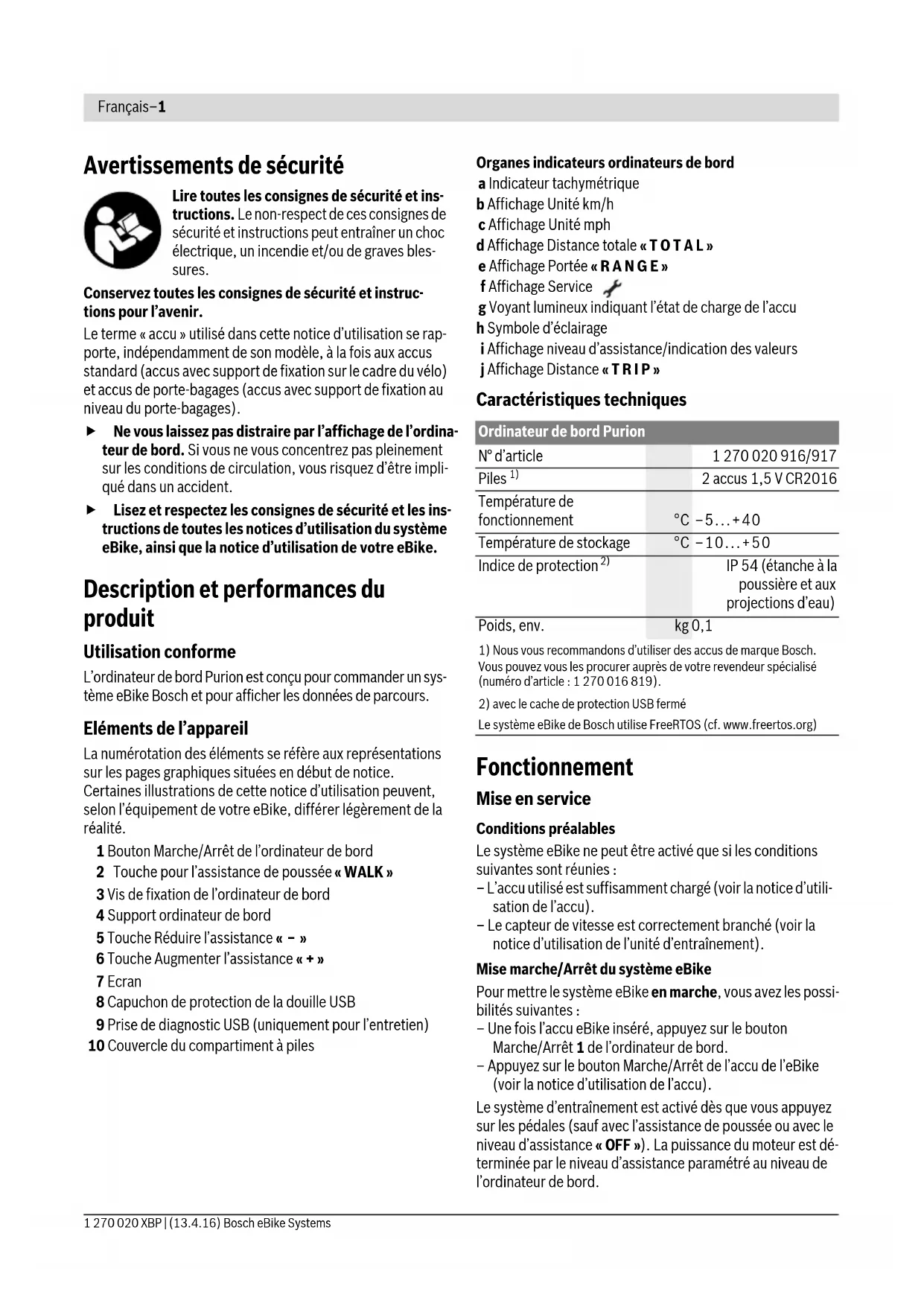

2 accus 1,5 V CR2016 Température de fonctionnement °C –5...+40 Température de stockage °C –10...+50 Indice de protection

IP 54 (étanche à la poussière et aux projections d’eau) Poids, env. kg 0,1

1) Nous vous recommandons d’utiliser des accus de marque Bosch.

Vous pouvez vous les procurer auprès de votre revendeur spécialisé (numéro d’article : 1 270 016 819).

2) avec le cache de protection USB fermé

Le système eBike de Bosch utilise FreeRTOS (cf. www.freertos.org) OBJ_BUCH-2819-001.book Page 1 Wednesday, April 13, 2016 3:29 PMFrançais–2 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Dès que vous arrêtez de pédaler en mode normal ou dès que vous avez atteint une vitesse de 25/45 km/h, l’entraînement du vélo électrique éteint l’assistance. L’entraînement est au- tomatiquement activé à nouveau dès que vous pédalez et que la vitesse est inférieure à 25/45 km/h. Pour arrêter le système eBike, vous avez les possibilités suivantes : – Appuyez sur le bouton Marche/Arrêt 1 de l’ordinateur de bord. – Arrêtez l’accu eBike au niveau de son bouton Marche/Arrêt (voir la notice d’utilisation de l’accu). Après 10 min d’immobilité du vélo électrique sans actionne- ment d’aucune touche de l’ordinateur de bord, le système eBike s’éteint automatiquement pour économiser l’énergie. Note : Désactivez toujours le système eBike lors que vous n’utilisez plus l’eBike. Note : Si les piles de l’ordinateur de bord sont vides, vous pouvez tout de même activer votre eBike à partir de l’accu du vélo. Il est cependant recommandé de remplacer les piles dès que possible afin d’éviter tout endommagement. Affichage et configuration de l’ordinateur de bord Symboles et leur signification Alimentation en énergie de l’ordinateur de bord L’ordinateur de bord est alimenté en tension par deux piles bouton CR2016. Remplacement des piles (voir figure A) Lorsque l’ordinateur de bord affiche «LOW BAT» sur son écran, retirez-le du guidon. Pour ce faire, retirez les vis de fixation 3 de l’ordinateur de bord. Ouvrez le couvercle du compartiment à piles 10 avec une pièce de monnaie de taille adaptée, retirez les piles usagées et insérez des piles neuves du type CR 2016. Vous pouvez vous procurer les piles recom- mandées par Bosch auprès de votre revendeur spécialisé. Faites attention à insérer les piles en respectant la polarité. Refermez le compartiment à piles et fixez l’ordinateur de bord sur le guidon de votre eBike avec la vis de fixation 3. Voyant lumineux indiquant l’état de charge de l’accu L’indicateur du niveau de charge de l’accu g indique l’état de charge de l’accu de l’eBike. Le niveau de charge de l’accu est également indiqué par les LED de l’accu. Allumer/éteindre l’assistance de poussée L’assistance de poussée peut vous aider à pousser le vélo électrique. La vitesse possible avec cette fonction dépend de la vitesse passée et peut atteindre 6 km/h au maximum. Plus vous passez une vitesse basse, moins élevée sera la vitesse de cette fonction d’assistance de poussée (à pleine puissance). La fonction d’assistance de poussée ne doit être utili- sée que quand vous poussez le vélo électrique. Les roues du vélo électrique doivent être en contact avec le sol lorsque l’assistance de poussée est utilisée, sinon il y a danger de blessures. Pour activer l’assistance de poussée, appuyez brièvement sur la touche «WALK» de votre ordinateur de bord. Après l’activation, appuyez dans les 3 secondes qui suivent sur la touche «+» et maintenez-la enfoncée. L’entraînement du vélo électrique est activé. Note : Dans le niveau d’assistance «OFF», l’assistance à la poussée n’est pas activable. L’assistance de poussée se désactive dès que l’une des situa- tions suivantes se produit : – Vous relâchez la touche «+» 6, – les roues du vélo électrique se bloquent (parex. lors d’un freinage ou d’un choc contre un obstacle), – la vitesse devient supérieure à 6 km/h. Note : Sur certains systèmes, l’assistance de poussée peut être directement activée en appuyant sur la touche «WALK». Symbole Explication Appui bref de la touche (moins de 1 seconde) Appui moyennement long de la touche (entre 1 seconde et 2,5 secondes) Appui prolongé de la touche (plus de 2,5 se- condes) Sur l’affichage g chaque barre du symbole d’accu représente environ 20 % de capacité : L’accu de l’eBike est complètement chargé. L’accu de l’eBike a besoin d’être rechargé. Les LED de l’affichage du niveau de charge de l’ac- cu s’éteignent. La capacité à disposition pour l’as- sistance d’entraînement est épuisée. L’assistance est désactivée en douceur. La capacité résiduelle de l’accu est utilisée pour faire fonctionner l’éclai- rage, le symbole de l’accu clignote. La capacité de l’accu est suffisante pour encore 2 heures d’éclairage environ. OBJ_BUCH-2819-001.book Page 2 Wednesday, April 13, 2016 3:29 PMFrançais–3 1 270 020 XBP | (13.4.16) Bosch eBike Systems Réglage du niveau d’assistance Vous pouvez configurer sur l’ordinateur de bord le niveau d’assistance du système d’entraînement de l’eBike lorsque vous pédalez. Le niveau d’assistance peut être modifié à tout moment, y compris au cours de la conduite. Note : Dans certaines versions, il est possible que le niveau d’assistance soit préréglé et ne puisse pas être modifié. Il est également possible que moins de niveaux d’assistance soient disponibles qu’indiqués ici. Les niveaux d’assistance suivants sont disponibles : – «OFF» : l’assistance électrique est désactivée, l’eBike peut être utilisé comme un vélo normal sans assistance. Dans ce niveau d’assistance, l’assistance à la poussée n’est pas activable. – «ECO» : assistance effective avec efficacité maximale, pour portée maximale – «TOUR» : assistance régulière, pour des tours de grande portée – «SPORT» : assistance puissante, pour parcours sportifs sur des chemins montagneux ainsi que pour la circulation urbaine – «TURBO»: assistance maximale jusqu’à des fréquences de pédalage élevées, pour parcours sportifs Pour augmenter le niveau d’assistance, appuyez brièvement sur la touche «+» 6 de l’ordinateur de bord et ce jusqu’à ce que le niveau d’assistance souhaité apparaisse sur l’affichage

i. Pour réduire le niveau d’assistance, appuyez

brièvement sur la touche «–» 5. Allumer/éteindre l’éclairage du vélo Sur les modèles où l’éclairage est alimenté par le système eBike, un appui de moyenne durée sur la touche «+» per- met d’allumer simultanément les phares avant et arrière. Pour éteindre l’éclairage du vélo, appuyez de manière prolongée sur la touche «+». Quand l’éclairage est allumé, le symbole d’éclairage h s’affiche. Le fait d’allumer ou d’éteindre l’éclairage du vélo n’a aucune incidence sur le rétro-éclairage de l’écran. Affichage et configuration de l’ordinateur de bord Affichages de vitesse et de distance L’indicateur tachymétrique a affiche toujours la vitesse actuelle. Le dernier réglage est toujours indiqué par défaut dans l’affi- chage i. Si vous appuyez plusieurs fois sur la touche «–», les données concernant l’itinéraire «TRIP», le nombre de ki- lomètres total «TOTAL» et l’autonomie de l’accu «RANGE» s’affichent successivement. (Un appui bref de la touche «–» réduit le niveau d’assistance !) Pour réinitialiser l’itinéraire «TRIP», appuyez de manière prolongée et simultanément sur les touches «+» et «–». « RESET » apparaît alors sur l’écran. Si vous continuez à appuyer sur les deux touches, l’itinéraire «TRIP» est réglé sur «0». Pour passer de l’affichage des valeurs en kilomètres à l’affi- chage des valeurs en miles, maintenez appuyée la touche «–», et appuyez brièvement sur le bouton Marche/Arrêt 1. À des fins de maintenance, les numéros de version des sous- systèmes peuvent être interrogés. Appuyez, quand le sys- tème est arrêté, simultanément sur les touches «–» et «+», puis sur le bouton Marche/Arrêt 1. Le port USB est réservé au raccordement de systèmes de dia- gnostic. Le port USB n’a sinon pas d’autre fonction. La prise USB doit toujours être obturée par le capu- chon de protection 8. Action Touches Durée Mise en marche de l’ordinateur de bord non définie Arrêt de l’ordinateur de bord non définie Augmentation de l’assistance

Réduction de l’assistance

Affichage «TRIP», «TOTAL», « RANGE », mode d’assistance

Allumage de l’éclairage du vélo

Extinction de l’éclairage du vélo

Réinitialisation de l’itinéraire

Activation de l’assistance de poussée Exécution de l’assistance de poussée WALK

définie Conversion kilomètres en miles – 1. main- tien

Interrogation des numéros de version 1)2) –+ 1. main- tien

1) Le système eBike doit être éteint.

2) Les informations sont affichées sous forme de message déroulant.

OBJ_BUCH-2819-001.book Page 3 Wednesday, April 13, 2016 3:29 PMFrançais–4 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Affichage code d’erreur Les composants du système eBike sont vérifiés automatique- ment en permanence. Si une erreur est détectée, le code d’er- reur correspondant apparaît sur l’écran du compteur de vi- tesse a. En fonction du type d’erreur, l’unité d’entraînement est éven- tuellement automatiquement arrêtée. Il est cependant à tout moment possible de continuer à rouler sans être assisté par l’unité d’entraînement. Il est recommandé de faire contrôler le vélo électrique avant d’autres parcours. Ne confiez les réparations qu’à un revendeur autorisé. Code Cause Remède

Un ou plusieurs boutons de l’ordina- teur de bord sont bloqués. Contrôlez si les touches sont coincées, par ex. par des encrassements profonds. Le cas échéant, nettoyez les touches.

Problème de connexion de l’unité de commande Faire contrôler les raccords et connexions

Une ou plusieurs touches de l’unité de commande sont bloquées. Contrôlez si les touches sont coincées, par ex. par des encrassements profonds. Le cas échéant, nettoyez les touches.

Erreur de configuration Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 422 Problème de connexion de l’unité d’entraînement Faire contrôler les raccords et connexions

Problème de connexion de l’accu eBike Faire contrôler les raccords et connexions

Erreur de communication des compo- sants entre eux Faire contrôler les raccords et connexions

Erreur de timeout interne Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. En présence de ce défaut, il n’est pas possible de visuali- ser ou de modifier la circonférence de pneu dans le menu Réglages de base.

Accu interne de l’ordinateur de bord vide Charger l’ordinateur de bord (dans le support ou via une connexion USB)

Erreur de version de logiciel Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur interne de l’unité d’entraîne- ment Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur logicielle interne Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur sur port USB Débranchez le câble du port USB de l’ordinateur de bord. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur interne de l’ordinateur de bord Faire vérifier l’ordinateur de bord

Erreur interne de l’unité d’entraîne- ment Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 502 Dysfonctionnement de l’éclairage du vélo Contrôlez l’éclairage et son câblage. Redémarrez le système. Si le pro- blème persiste, rendez-vous chez votre revendeur Bosch.

Erreur du capteur de vitesse Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 510 Erreur interne du capteur Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur interne de l’unité d’entraîne- ment Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Dysfonctionnement de l’accu Arrêtez le système eBike, retirez l’accu eBike et remettez-le en place. Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. OBJ_BUCH-2819-001.book Page 4 Wednesday, April 13, 2016 3:29 PMFrançais–5 1 270 020 XBP | (13.4.16) Bosch eBike Systems 531 Erreur de configuration Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur de température Le vélo électrique se trouve en dehors de la plage de températures admis- sible. Arrêtez le système eBike et laissez la température de l’unité d’entraî- nement remonter ou redescendre jusque dans la plage de températures admissibles. Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Un consommateur électrique non autorisé a été détecté. Retirez le consommateur électrique. Redémarrez le système. Si le pro- blème persiste, rendez-vous chez votre revendeur Bosch.

Erreur de version de logiciel Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 591 Erreur d’authentification Arrêtez le système eBike. Retirez l’accu et remettez-le en place. Redémar- rez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Composant non compatible Utiliser un écran compatible. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur de configuration Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 595, 596 Erreur de communication Contrôlez le câblage vers le moyeu et redémarrez le système. Si le pro- blème persiste, rendez-vous chez votre revendeur Bosch. 602 Erreur interne de l’accu pendant le processus de charge Déconnectez le chargeur de l’accu. Redémarrez le système eBike. Recon- nectez le chargeur à l’accu. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur interne de l’accu Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur interne de l’accu Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 605 Erreur de température de l’accu Le vélo électrique se trouve en dehors de la plage de températures admis- sible. Arrêtez le système eBike et laissez la température de l’unité d’entraî- nement remonter ou redescendre jusque dans la plage de températures admissibles. Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur de température de l’accu pen- dant le processus de charge Déconnectez le chargeur de l’accu. Laissez refroidir l’accu. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

Erreur externe de l’accu Vérifiez le câblage. Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 610 Erreur de tension de l’accu Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 620 Dysfonctionnement du chargeur Remplacez le chargeur. Rendez-vous chez votre revendeur Bosch.

Erreur interne de l’accu Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. 655 Erreur multiple de l’accu Arrêtez le système eBike. Retirez l’accu et remettez-le en place. Redémar- rez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.
