BEDIENUNGSANLEITUNG Purion Performance Line BOSCH

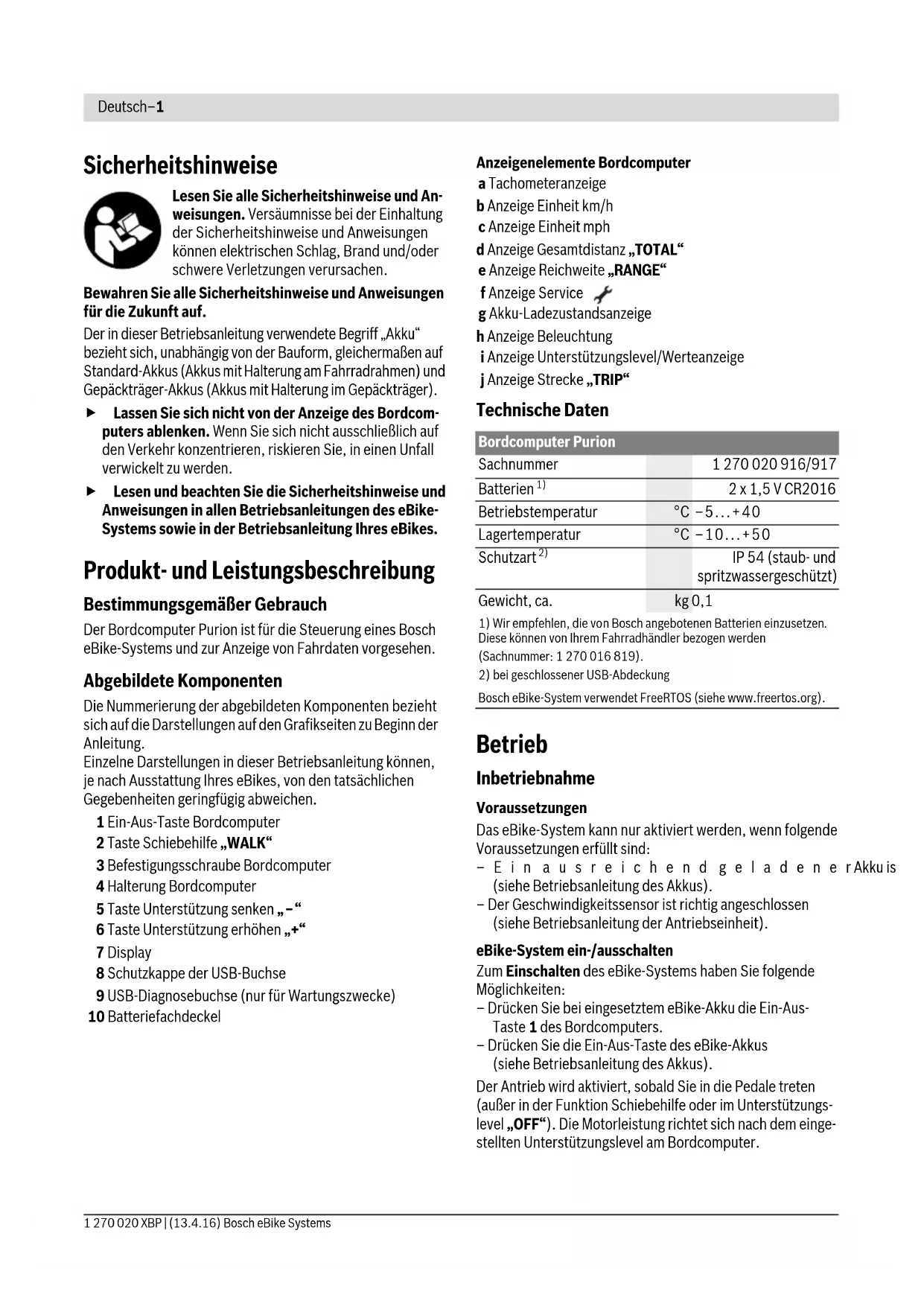

OBJ_BUCH-2819-001.book Page 3 Wednesday, April 13, 2016 3:29 PMDeutsch–1 1 270 020 XBP | (13.4.16) Bosch eBike Systems Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in dieser Betriebsanleitung verwendete Begriff „Akku“ bezieht sich, unabhängig von der Bauform, gleichermaßen auf Standard-Akkus (Akkus mit Halterung am Fahrradrahmen) und Gepäckträger-Akkus (Akkus mit Halterung im Gepäckträger). Lassen Sie sich nicht von der Anzeige des Bordcom- puters ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBike- Systems sowie in der Betriebsanleitung Ihres eBikes. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Der Bordcomputer Purion ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung. Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihres eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen. 1 Ein-Aus-Taste Bordcomputer 2 Taste Schiebehilfe „WALK“ 3 Befestigungsschraube Bordcomputer 4 Halterung Bordcomputer 5 Taste Unterstützung senken „–“ 6 Taste Unterstützung erhöhen „+“ 7 Display 8 Schutzkappe der USB-Buchse 9 USB-Diagnosebuchse (nur für Wartungszwecke) 10 Batteriefachdeckel Anzeigenelemente Bordcomputer a Tachometeranzeige b Anzeige Einheit km/h c Anzeige Einheit mph d Anzeige Gesamtdistanz „TOTAL“ e Anzeige Reichweite „RANGE“ f Anzeige Service g Akku-Ladezustandsanzeige h Anzeige Beleuchtung i Anzeige Unterstützungslevel/Werteanzeige j Anzeige Strecke „TRIP“ Technische Daten Betrieb Inbetriebnahme Voraussetzungen Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind: –Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus). – Der Geschwindigkeitssensor ist richtig angeschlossen (siehe Betriebsanleitung der Antriebseinheit). eBike-System ein-/ausschalten Zum Einschalten des eBike-Systems haben Sie folgende Möglichkeiten: – Drücken Sie bei eingesetztem eBike-Akku die Ein-Aus- Taste 1 des Bordcomputers. – Drücken Sie die Ein-Aus-Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus). Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schiebehilfe oder im Unterstützungs- level „OFF“). Die Motorleistung richtet sich nach dem einge- stellten Unterstützungslevel am Bordcomputer. Bordcomputer Purion Sachnummer 1 270 020 916/917 Batterien

2 x 1,5 V CR2016 Betriebstemperatur °C –5...+40 Lagertemperatur °C –10...+50 Schutzart

IP 54 (staub- und spritzwassergeschützt) Gewicht, ca. kg 0,1

1) Wir empfehlen, die von Bosch angebotenen Batterien einzusetzen.

Diese können von Ihrem Fahrradhändler bezogen werden (Sachnummer: 1 270 016 819).

2) bei geschlossener USB-Abdeckung

Bosch eBike-System verwendet FreeRTOS (siehe www.freertos.org). OBJ_BUCH-2819-001.book Page 1 Wednesday, April 13, 2016 3:29 PMDeutsch–2 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Sobald Sie im Normalbetrieb aufhören, in die Pedale zu tre- ten, oder sobald Sie eine Geschwindigkeit von 25/45 km/h erreicht haben, wird die Unterstützung durch den eBike-An- trieb abgeschaltet. Der Antrieb wird automatisch wieder akti- viert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25/45 km/h liegt. Zum Ausschalten des eBike-Systems haben Sie folgende Möglichkeiten: – Drücken Sie die Ein-Aus-Taste 1 des Bordcomputers. – Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus (siehe Betriebsanleitung des Akkus). Wird etwa 10 min lang das eBike nicht bewegt und keine Taste am Bordcomputer gedrückt, schaltet sich das eBike- System aus Energiespargründen automatisch ab. Hinweis: Schalten Sie das eBike-System immer aus, wenn Sie das eBike abstellen. Hinweis: Sollten die Batterien des Bordcomputers leer sein, können Sie Ihr eBike trotzdem noch am Fahrrad-Akku einschal- ten. Es wird jedoch empfohlen, die internen Batterien so bald wie möglich zu wechseln, um Beschädigungen zu vermeiden. Anzeigen und Einstellungen des Bordcomputers Symbole und ihre Bedeutung Energieversorgung des Bordcomputers Der Bordcomputer wird von zwei CR2016-Knopfzellen mit Spannung versorgt. Batterien wechseln (siehe Bild A) Wenn der Bordcomputer „LOW BAT“ auf dem Display an- zeigt, nehmen Sie den Bordcomputer vom Lenker ab, indem Sie die Befestigungsschraube 3 des Bordcomputers heraus- drehen. Öffnen Sie den Batteriefachdeckel 10 mit einer pas- senden Münze, entnehmen Sie die verbrauchten Batterien und setzen Sie neue Batterien vom Typ CR 2016 ein. Die von Bosch empfohlenen Batterien könnnen Sie bei Ihrem Fahr- radhändler erhalten. Achten Sie beim Einsetzen der Batterien auf die richtige Polung. Verschließen Sie das Batteriefach wieder und befestigen Sie den Bordcomputer mit der Befestigungsschraube 3 am Len- ker Ihres eBikes. Akku-Ladezustandsanzeige Die Akku-Ladezustandsanzeige g zeigt den Ladezustand des eBike-Akkus an. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden. Schiebehilfe ein-/ausschalten Die Schiebehilfe kann Ihnen das Schieben des eBikes erleich- tern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6 km/h erreichen. Je klei- ner der gewählte Gang ist, desto geringer ist die Geschwindig- keit in der Funktion Schiebehilfe (bei voller Leistung). Die Funktion Schiebehilfe darf ausschließlich beim Schieben des eBikes verwendet werden. Haben die Räder des eBikes beim Benutzen der Schiebehilfe keinen Bodenkontakt, besteht Verletzungsgefahr. Zum Aktivieren der Schiebehilfe drücken Sie kurz die Taste „WALK“ an Ihrem Bordcomputer. Nach der Aktivierung drücken Sie innerhalb von 3 s die Taste „+“ und halten sie gedrückt. Der Antrieb des eBikes wird eingeschaltet. Hinweis: Die Schiebehilfe kann im Unterstützungslevel „OFF“ nicht aktiviert werden. Die Schiebehilfe wird ausgeschaltet, sobald eines der folgenden Ereignisse eintritt: – Sie lassen die Taste „+“ 6 los, – die Räder des eBikes werden blockiert (z.B. durch Brem- sen oder Anstoßen an ein Hindernis), – die Geschwindigkeit überschreitet 6 km/h. Hinweis: Bei einigen Systemen kann die Schiebehilfe durch Drücken der „WALK“-Taste direkt gestartet werden. Symbol Erklärung kurzer Tastendruck (weniger als 1 Sekunde) mittlerer Tastendruck (zwischen 1 Sekunde und 2,5 Sekunden) langer Tastendruck (länger als 2,5 Sekunden) In der Anzeige g entspricht jeder Balken im Akkusymbol etwa 20 % Kapazität: Der eBike-Akku ist vollständig geladen. Der eBike-Akku sollte nachgeladen werden. Die LEDs der Ladezustandsanzeige am Akku erlöschen. Die Kapazität für die Unterstützung des Antriebs ist aufgebraucht und die Unterstützung wird sanft abgeschaltet. Die verbliebene Kapazität wird für die Beleuchtung zur Verfügung gestellt, die Anzeige blinkt. Die Kapazität des eBike-Akkus reicht noch für etwa 2 Stunden Fahrradbeleuchtung. OBJ_BUCH-2819-001.book Page 2 Wednesday, April 13, 2016 3:29 PMDeutsch–3 1 270 020 XBP | (13.4.16) Bosch eBike Systems Unterstützungslevel einstellen Sie können am Bordcomputer einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützt. Der Unterstützungs- level kann jederzeit, auch während der Fahrt, geändert werden. Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungslevel voreingestellt ist und nicht geändert wer- den kann. Es ist auch möglich, dass weniger Unterstützungs- level zur Auswahl stehen, als hier angegeben. Folgende Unterstützungslevel stehen maximal zur Verfügung: – „OFF“: Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebehilfe kann in diesem Unterstützungslevel nicht aktiviert werden. – „ECO“: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite – „TOUR“: gleichmäßige Unterstützung, für Touren mit großer Reichweite – „SPORT“: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr – „TURBO“: maximale Unterstützung bis in hohe Tritt- frequenzen, für sportives Fahren Zum Erhöhen des Unterstützungslevels drücken Sie kurz die Taste „+“ 6 am Bordcomputer und so oft, bis der ge- wünschte Unterstützungslevel in der Anzeige i erscheint, zum Senken kurz die Taste „–“ 5. Fahrradbeleuchtung ein-/ausschalten In der Ausführung, bei der das Fahrlicht durch das eBike- System gespeist wird, kann durch mittleres Drücken der Taste „+“ gleichzeitig Vorderlicht und Rücklicht eingeschaltet werden. Zum Ausschalten der Fahrradbeleuchtung drücken Sie lange die Taste „+“. Bei eingeschaltetem Licht wird das Beleuchtungssymbol h angezeigt. Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays. Anzeigen und Einstellungen des Bordcomputers Geschwindigkeits- und Entfernungsanzeigen In der Tachometeranzeige a wird immer die aktuelle Geschwindigkeit angezeigt. In der Anzeige i wird standardmäßig immer die letzte Einstel- lung angezeigt. Durch wiederholtes mittleres Drücken der Taste „–“ werden nacheinander die Fahrtstrecke „TRIP“, die Gesamtkilometer „TOTAL“ und die Reichweite des Akkus „RANGE“ angezeigt. (Durch kurzzeitiges Drücken der Taste „–“ wird der Unterstützungslevel abgesenkt!) Zum Rücksetzen der Fahrtstrecke „TRIP“ drücken Sie gleich- zeitig lange die Tasten „+“ und „–“. Zunächst erscheint auf dem Display „RESET“. Wenn Sie beide Tasten weiter drücken, wird die Fahrtstrecke „TRIP“ auf „0“ gesetzt. Sie können die angezeigten Werte von Kilometer auf Meilen umstellen, indem Sie die Taste „–“ gedrückt halten und kurz die Ein-Aus-Taste 1 drücken . Zu Wartungszwecken können die Versionsstände der Teilsys- teme abgefragt werden. Drücken Sie bei ausgeschaltetem System gleichzeitig die Tasten „–“ sowie „+“ und betätigen Sie anschließend die Ein-Aus-Taste 1. Die USB-Buchse ist dem Anschluss von Diagnosesystemen vor- behalten. Die USB-Buchse hat sonst keine weitere Funktion. Der USB-Anschluss muss mit der Schutzkappe 8 immer komplett verschlossen sein. Aktion Tasten Dauer Bordcomputer einschalten beliebig Bordcomputer ausschalten beliebig Unterstützung erhöhen

Unterstützung verringern

Anzeige „TRIP“, „TOTAL“, „RANGE“, Unterstützungsmodi

Fahrradbeleuchtung einschalten + Fahrradbeleuchtung ausschalten

Fahrtstrecke zurücksetzen

Schiebehilfe aktivieren Schiebehilfe ausführen WALK

Von Kilometer auf Meilen umstellen – 1. halten

Versionsstände abfragen 1)2) –+ 1. halten

1) Das eBike-System muss ausgeschaltet sein.

2) Die Informationen werden als Laufschrift angezeigt.

OBJ_BUCH-2819-001.book Page 3 Wednesday, April 13, 2016 3:29 PMDeutsch–4 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Anzeige Fehlercode Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wird ein Fehler festgestellt, erscheint der entsprechende Fehlercode in der Tachome- teranzeige a. Abhängig von der Art des Fehlers wird der Antrieb gegebe- nenfalls automatisch abgeschaltet. Die Weiterfahrt ohne Un- terstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden. Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhändler ausführen. Code Ursache Abhilfe

Eine oder mehrere Tasten des Bordcomputers sind blockiert. Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.

Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen lassen

Eine oder mehrere Tasten der Bedieneinheit sind blockiert. Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.

Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Verbindungsproblem der Antriebs- einheit Anschlüsse und Verbindungen überprüfen lassen

Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen lassen

Kommunikationsfehler der Komponenten untereinander Anschlüsse und Verbindungen überprüfen lassen

interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. Es ist in diesem Fehlerzu- stand nicht möglich, sich im Grundeinstellungsmenü den Reifenumfang anzeigen zu lassen oder anzupassen.

interner Akku des Bordcomputers leer Bordcomputer aufladen (in der Halterung oder über USB-Anschluss)

Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Fehler am USB-Anschluss Entfernen Sie das Kabel vom USB-Anschluss des Bordcomputers. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

interner Fehler des Bordcomputers Bordcomputer überprüfen lassen

interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 502 Fehler in der Fahrradbeleuchtung Überprüfen Sie das Licht und die dazugehörige Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Fehler des Geschwindigkeitssensors Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

interner Sensorfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. OBJ_BUCH-2819-001.book Page 4 Wednesday, April 13, 2016 3:29 PMDeutsch–5 1 270 020 XBP | (13.4.16) Bosch eBike Systems 530 Akkufehler Schalten Sie das eBike aus, entnehmen Sie den eBike-Akku und setzen Sie den eBike-Akku wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um die Antriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontak- tieren Sie Ihren Bosch eBike-Händler.

Ein unzulässiger Verbraucher wurde erkannt. Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 580 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Authentifizierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

inkompatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 602 interner Akkufehler während des Ladevorgangs Trennen Sie das Ladegerät vom Akku. Starten Sie das eBike-System neu. Stecken Sie das Ladegerät an den Akku an. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Akku-Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um die Antriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontak- tieren Sie Ihren Bosch eBike-Händler.

Akku-Temperaturfehler während des Ladevorgangs Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike- Händler.

externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie Ihren Bosch eBike-Händler.

interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. Code Ursache Abhilfe OBJ_BUCH-2819-001.book Page 5 Wednesday, April 13, 2016 3:29 PMDeutsch–6 Bosch eBike Systems 1 270 020 XBP | (13.4.16) Wartung und Service Wartung und Reinigung Alle Komponenten inklusive der Antriebseinheit dürfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel. Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System- software). Zusätzlich kann der Fahrradhersteller oder Fahrradhändler für den Servicetermin eine Laufleistung im System hinterle- gen. In diesem Fall wird Ihnen der Bordcomputer die Fälligkeit des Servicetermins mit der Anzeige f„ “ anzeigen. Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhändler. Kundendienst und Anwendungsberatung Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler. Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com Entsorgung Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. Werfen Sie eBikes und ihre Komponenten nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfä- hige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesam- melt und einer umweltgerechten Wiederver- wendung zugeführt werden. Geben Sie nicht mehr gebrauchsfähige Akkus und Bord- computer bitte bei einem autorisierten Fahrradhändler ab. Änderungen vorbehalten. 655 Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
