ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PKS 46 BOSCH
Φρητό διακοπρiovo PKS 40 PKS 46
Κωδικός αριθμός 0 603 328 0.. 0 603 329 0..
Ονομαστική ισχύς [W] 600 750
Αποδιδόμενη ισχύς [W] 350 410
Αριθ. στροφών χωρίς φορτίο [min -1] 4 200 4 600
Μέγιστος αριθ. στροφών υπό φορτίο [min-1] 2 450 3 200
Μέγιστο πάχος φρένας [mm] 1,5 1,5
Μέγιστο βάθος κοπής στις 90° [mm] 40 46
Μέγιστο βάθος κοπής στις 45° [mm] 26 30
Πλάκα-βάση [mm] 120 x 260 145 x 275
Μέγιστη Φ προνόδισκου [mm] 130 150
Ελάχιστη Φ πριονόδιοκου [mm] 122 135
Πάχος στελέχους πριονόδισκου [mm] 1,4 1,4
Πάχος οδόντωσης/Διάμετρος οδόντωσης, γιο [mm] 2,7 2,8
Πάχος οδόντωσης/Διεύθυνση
Βάθος τομής [mm] 1,7 1,7
Οπή υποδοχής [mm] 16 16
Παρακαλώ προσέξτε τον κωδικό αριστού πλανήματος. Ο εμπορικός χαρακτηρισμός ορίζει τα πλανήματα μπορεί να διαφέρει.
Μέρη μηχανήματος
1 Αποκλεισμός αθέλητης ζεύξης 2 Διακόπτης ON/OFF 3 Έξοδος ροκανιδιών 4 Προφυλακτήρας 5 Βίδα με μοχλό για τη ρύθμιση θέσης τομών 6 Στερέωση σφήνας 7 Πλάκα βάσης 8 Σφήνα 9 Αναδιπλούμενος προφυλακτήρας 10 Οδηγός παράλληλων 11 Προσθήκη αβίδας 12 Κλειδί εσωτερικού εξαγώνου 13 Μοιρογνωμόνιο για θέση τομής 14 Βίδα με μοχλό για τον οδηγό παράλληλης κοπής 15 Ένδειξη κοπής γωνία 45° 16 Ένδειξη κοπής γωνίας 0° 17 Κλίμακα ρύθμισης κοπής 18 Βίδα με μοχλό/μοχλός σύσφιξης για προεπιλογή βάθους κοπής 19 Βίδα σύσφιξης για προεδρία
20 Φλάντζα σύσφιξης 21 Φλάντζα υποδοχής 22 Άξονας κινητήρα 23 Ζεύγος νταβιδιών 24 Ρυθμιστικός οδηγός 25 Ράγα-οδηγός 26 Τεμάχιο μονάδας 27 Σάκος σκόνης* 28 Απορροφητήρας γενικής χρήσης*
- Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν συνοδεύουν πάντα το μηχάνημα!
Πληροφορίες για θόρυβο και δονήσεις
Εξακριβωμένες τιμές μετρήσεων σύμφωνα με EN 50 144.
Η συμμόρφωση με την καρπούλα εκτιμώμενη στάθμη θορύβου του πλανήματος ανέρχεται σε: Τυπική ακουστική πίεση 97 dB (A). Τυπική ηχητική ισχύς 110 dB (A).
Φοράτε ωτασπίδες!
Ο χαρακτηριστικός κραδασμός χεριού βραχίονα είναι χαμηλότερος από 2,5 m/s².
Χρήση σύμφωνα με τον προορισμό
Το μηχάνημα προορίζεται για τη διεξαγωγή ευθειών και γραμμικών τομών σε ξύλο ή σε διαβρούνη ή σε διαβρούνη υπό γωνία έως 45°
Την ασφάλεια
Ακολουθήστε προσεκτικά τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας και εφαρμόστε πάντοτε αυστηρά.
Τηρείτε τις οδηγίες που περιέχονται σε αυτό. Οι προσωπικές προφυλάξεις πρέπει να περιλαμβάνουν τις γενικές υποδείξεις ασφαλείας που περιέχονται στο συνοδευτικό φύλλο. Πριν χρησιμοποιήσετε το μηχάνημα για πρώτη φορά, ζητήστε να εξοικειωθείτε στην πράξη.
Φοράτε προστατευτικά γυαλιά και ωτασπίδες. Όταν έχετε τα μαλλιά, φοράτε προστατευτικό κάλυμμα. Εργάζεστε πάντοτε με κατάλληλη ενδυμασία. Οι σκόνες που δημιουργούνται κατά την εργασία πρέπει να είναι ανυψωμένες, ευφλεκτες ή εκρηκτικές. Γι' αυτό πρέπει να λαμβάνονται κατάλληλα μέτρα προστασίας. Για παράδειγμα: Μερικές σκόνες κατατάσσονται ως καρκινογόνες. Χρησιμοποιήστε την κατάλληλη αναπνευστική συσκευή/μάσκα/φίλτρο και φοράτε προσωπίδα προστασίας από σκόνη. Μην αγγίζετε το καλώδιο δικτύου, σε περιπτώσεις που κατά την εργασία υπόκειται σε βάση η κόψη τελείως, αλλά βγάλτε το από την πρίζα. Μην χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένο καλώδιο. Όταν εργάζεστε, κρατάτε το μηχάνημα και με τα δύο χέρια και φροντίζετε για την ασφαλή θέση του σώματος. Απομακρύνετε το καλώδιο πάντοτε από το μηχάνημα. Μηχανήματα που χρησιμοποιούνται σε εξωτερικούς χώρους πρέπει να συνδέονται στο ηλεκτρικό δίκτυο μέσω διακόπτη διαρροής 30 mA. Χρησιμοποιείτε το κατάλληλο καλώδιο επέκτασης για χρήση σε εξωτερικούς χώρους.
Όταν υπάρχει κίνδυνος να χτυπήσετε με τυχόν αγωγή ηλεκτρική γραμμή ή το ίδιο το ηλεκτρικό καλώδιο του μηχανήματος, πιάστε το ηλεκτρικό μηχάνημα μόνο από τις μονωμένες επιφάνειες. Η ειδική είσοδος για ηλεκτρική γραμμή πρέπει να τηρεί τα ειδικά μέτρα του μηχανήματος και να οδηγεί σε ηλεκτροπληξία. Χρησιμοποιήστε κατάλληλες συσκευές ανίχνευσης για τον εντοπισμό κρυφών αγωγών γραμμών προτού εκτελέσετε εργασίες που βουλεύετε σχετικά με αυτές τις τοπικές εργασίες.
Η επαφή με τις ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ζημία σε αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα/κόψιμο ενός υδροσωλήνα προκαλεί ζημιές σε αντικείμενα και πράγματα και μπορεί να προκαλέσει ηλεκτροπληξία.
Η χρήση του μηχανήματος επιτρέπεται μόνο σε συνδυασμό με το αντίστοιχο προστατευτικό διάταξο. Ο χειρισμός πρέπει να γίνεται με προσοχή και να κινείται ελεύθερα και να κινείται από πάνω του. Όταν είναι ανοιχτό, δεν πρέπει να λειτουργεί. Χρησιμοποιήστε την προστασία. Σε περίπτωση μόνιμης εγκατάστασης, η χρήση του μηχανήματος επιτρέπεται μόνο σε συνδυασμό με ένα τραπέζι πριονίσματος εξοπλισμένο με προστασία από αθέλητη ζεύξη. Οδηγήστε το μηχάνημα στο υποκατεργαζόμενο τεμάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία. Αφαιρέστε το υποκατεργαζόμενο τεμάχιο. Ένα υποκατεργαζόμενο τεμάχιο που στερεώνεται με τη βοήθεια μιας διάταξης σύσφιξης είναι στερεωμένο με μεγαλύτερη ασφάλεια από ένα που συγκρατείται στο χέρι. Εργάζεστε πάντοτε διευθύνοντας το μηχάνημα μακριά από το σώμα σας. Δεν επιτρέπεται η κατεργασία αμιάντου υλικών. Η διόρθωση πρέπει να είναι καθαρή και πάνω και κάτω ελεύθερη από τυχόν εμπόδια.
Ο πριονόδισκος δεν επιτρέπεται να προεξέχει περισσότερο από 3 mm από το υποκατεργαζόμενο τεμάχιο. Κρατάτε μακριά τα χέρια σας από τον περιστρεφόμενο πριονόδισκο. Αποκλείστε τον κίνδυνο επαφής του περιστρεφόμενου πριονόδισκου στο κάτω μέρος του υποκατεργαζόμενου τεμαχίου. Μην βάζετε τα δάχτυλά σας στην έξοδο της σχισμής. Μην πριονίζετε καρφιά, βίδες. Μην εργάζεστε κρατώντας το μηχάνημα πάνω από το κεφάλι σας. Ο πριονόδισκος και η προστασία πρέπει να σκαλώνουν στην τομή. Η διάταξη (ρύθμιση) της σχισμής του πριονόδισκου πρέπει να είναι μεγαλύτερη και η βάση του και μεγαλύτερη από το πάχος της προστασίας. Προστατέψτε τους πριονόδισκους από προσκρούσεις και χτυπήματα. Μην στρεβλώνετε τον πριονόδισκο. Διακόψτε αμέσως τη λειτουργία του μηχανήματος όταν μπλοκάρει ο πριονόδισκος. Μετά τη διακοπή λειτουργίας του μηχανήματος, φρεράρετε τους πριονόδισκους πιέζοντάς τους πλάγια. Πριν αφήσετε το μηχάνημα, περιμένετε να σταματήσει εντελώς η λειτουργία και περιμένετε μέχρι να σταματήσει εντελώς η κίνηση. Χρησιμοποιείτε πάντοτε κοφτερούς και καθαρούς πριονόδισκους. Ραγισμένοι, στρεβλωμένοι ή μη κοφτεροί πριονόδισκοι πρέπει να αντικαθίστανται αμέσως. Δεν επιτρέπεται η χρήση πριονόδισκων από ταχυχάλυβα υψηλής σύμμιξης (χάλυβας HSS). Μην επιτρέπετε τη χρήση του μηχανήματος. Η Bosch εγγυάται την ορθή λειτουργία του μηχανήματος μόνο όταν για το μηχάνημα αυτό χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.
Πριν θέσετε το μηχάνημα σε λειτουργία
Πριν από κάθε εργασία στο ίδιο το μηχάνημα, βγάλτε το φις από την πρίζα.

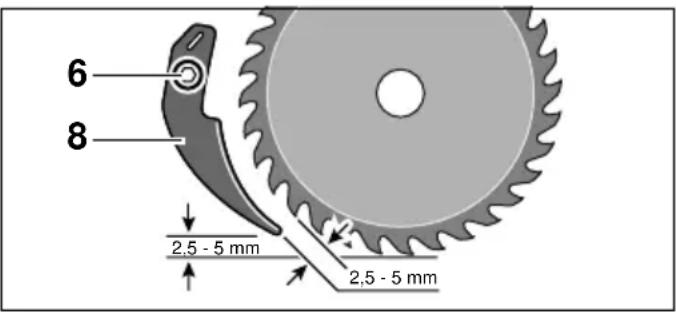

Ελέγξτε τη ρύθμιση της προστασίας
Η προστασία πρέπει να χρησιμοποιείται πάντοτε για λόγους ασφαλείας. Η προστασία εμποδίζει τη σχισμή του πριονόδισκου κατά το πριόνισμα.
Ρυθμίστε την προστασία σε ελάχιστο άνοιγμα.
Λύστε τη βίδα 6, ρυθμίστε την προστασία 8 και ξανασφίξτε τη βίδα.
Ρύθμιση του βάθους κοπής (βλέπε εικόνα C)
Πριν από κάθε εργασία στο ίδιο το μηχάνημα, βγάλτε το φις από την πρίζα.
Ρυθμίστε την ελάχιστη δυνατή γωνία κοπής, ο πριονόδισκος θα εισέλθει και θα επενεργήσει στα ελάχιστα 3 mm από το υλικό.
Για να ρυθμίσετε το βάθος κοπής της βίδας, χαλαρώστε το ούπατο (PKS 46) και κατεβάστε το προστατευτικό από την πλευρά της βίδας:
Ανύψωση ⇒ μικρότερο βάθος κοπής
Χαμήλωμα → μεγαλύτερο βάθος κοπής
Ρυθμίστε την επιθυμητή τιμή στην κλίμακα ρύθμισης βάθους κοπής 17.
Επαναφέρετε τη βίδα χαλαρώνοντας το ούπατο 18.
Μοχλάστε το ούπατο (PKS 46)
Η δύναμη σύσφιξης του ούπατου 18 μπορεί να ρυθμιστεί και με τα δύο χέρια.
Γι' αυτό ξεβιδώστε το μοχλό σύσφιξης και ξαναβιδώστε τον, αφού τον περιστρέψετε τουλάχιστον κατά 30° σε αντίθετη κατεύθυνση από την κίνηση των δοντιών του πριονιού.
Ρύθμιση της γωνίας κοπής
Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.
Ανοίξτε τη βίδα/τις βίδες με μοχλό 5.
Μετακινήστε το μηχάνημα προς τα πίσω έως ότου ρυθμιστεί η επιθυμητή γωνία στην κλίμακα 13.
Επαναφέρετε τη βίδα/τις βίδες με μοχλό 5.
Υπόδειξη: Τοποθετήστε το βάθος κοπής έτσι ώστε να είναι μικρότερο από την τιμή που δείχνει η κλίμακα ρύθμισης βάθους 17.

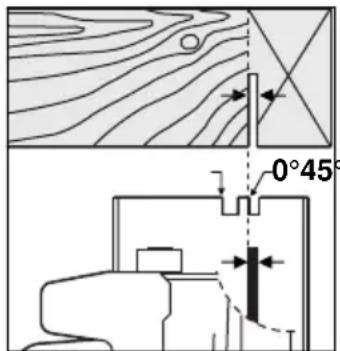

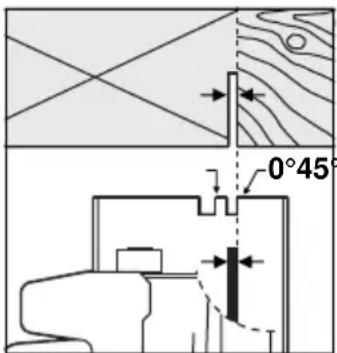

Ενδείξεις κοπής
Η ένδειξη κοπής 0° (16) δείχνει τη θέση του πριονιού κατά την οριζόντια κοπή.
Η ένδειξη κοπής 45° (15) δείχνει τη θέση του πριονιού κατά την κοπή υπό γωνία 45°.
Για ακριβή κοπή, τοποθετήστε το πριόνι όπως φαίνεται στην εικόνα.
Υπόδειξη: Καλύτερα να δοκιμάσετε πρώτα μια δοκιμαστική κοπή.
Θέση σε λειτουργία
Δώστε προσοχή στην τάση του δικτύου:
Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τάση που αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα της αναγραφόμενης τάσης 230 V λειτουργούν επίσης και στα 220 V.
Θέση σε λειτουργία και εκτός λειτουργίας
Για να θέσετε το μηχάνημα σε λειτουργία, αποσυνδέστε πρώτα τον ασφαλειοδιακόπτη ζεύξης 1, και ακολούθως πατήστε και κρατήστε πατημένο το διακόπτη ON/OFF 2.
Για να θέσετε το μηχάνημα εκτός λειτουργίας, αφήστε το διακόπτη ON/OFF 2 ελεύθερο.
Για λόγους ασφαλείας, ο διακόπτης ON/OFF του μηχανήματος δεν πρέπει να μανδαλώνεται και γι' αυτό πρέπει να κρατιέται συνεχώς πατημένος.
Αλλαγή εργαλείου (βλέπε εικόνα Α)
Πριν από κάθε εργασία στο ίδιο το μηχάνημα, βγάζετε το φις από την πρίζα. Φοράτε προστατευτικά γάντια. Τα χαρακτηριστικά στοιχεία των χρησιμοποιούμενων πριονόδισκων πρέπει να αντιστοιχούν σ' εκείνα που αναφέρονται σ' αυτές τις οδηγίες χρήσης. Χρησιμοποιείτε πάντοτε πριονόδισκους των οποίων ο αριθμός στροφών είναι τουλάχιστον τόσο υψηλός όσο ο αριθμός στροφών χωρίς φορτίο του μηχανήματος.
Για το σφίξιμο και το χαλάρωμα της βίδας, σφίξτε τη φλάντζα σφίξης 19 με ένα γερμανικό κλειδί ή τοποθετήστε τον πριονόδισκο επάνω σε ένα χιτώνιο.
Απαιρεών (βλέπε εικόνα Α)
Μετακινήστε τον πνευματικό προφυλακτήρα 9 προς τα πίσω και συγκρατήστε τον σ' αυτήν τη θέση.
Εισάγετε τη βίδα σύσφιξης 19 μέσω του κλειδιού εσωτερικού εξαγώνου 12.
Αφαιρέστε τη φλάντζα σύσφιξης 20.
Αφήστε τον πνευματικό.
Τοποθέτηση (βλέπε εικόνα Α)
Καθαρίστε τον πνευματικό και όλα τα υπό συναρμολόγηση εξαρτήματα σύσφιξης.
Μετακινήστε τον πνευματικό προφυλακτήρα 9 προς τα πίσω και συγκρατήστε τον σ' αυτήν τη θέση.
Τοποθετήστε τον πνευματικό επάνω στη φλάντζα υποδοχής 21.
Σύσφιγξη βίδας 19 με ροπή και φλάντζα σύσφιξης 20.
Σφίξτε τη βίδα εσωτερικού εξαγώνου 19 με κλειδί εξωτερικού εξαγώνου 12. Ροπή σύσφιξης 6-9 Nm αναλογεί σε σφίξιμο με σχεδόν 1/4 περιστροφής.
Πρέπει να τοποθετηθούν σωστά η φλάντζα υποδοχής 21 και η φλάντζα σύσφιξης 20.
Κατά τη συναρμολόγηση προσέξτε: η σόμπα κοπής σύντηξης (σόμπα του βέλους πάνω στον πνευματικό) να ταιριάζει με τη σόμπα του βέλους επάνω στον προφυλακτήρα.
Αναρρόφηση σκόνης/ροκανιδιών (βλέπε εικόνα D)
Η σκόνη δημιουργείται κατά την εργασία και πρέπει να είναι ανυψωμένη, εύκολη η εκκένωση. Γι' αυτό πρέπει να λαμβάνονται κατάλληλα μέτρα προστασίας. Για παράδειγμα: Μερικά είδη σκόνης κατατάσσονται ως καρκινογόνα. Χρησιμοποιήστε κατάλληλη αναρρόφηση σκόνης/τσιπς/ροκανιδιών και φορέστε προστατευτικά μέσα από τη σκόνη.
Εξωτερική αναρρόφηση
Το μηχάνημα μπορεί να συνδεθεί κατευθείαν σε ένα ρευματοδότη (πρίζα) ή αναρροφητήρα οικιακής γενικής χρήσης με ηλεκτρικό ρεύμα Bosch. Αυτός (ο αναρροφητήρας) αρχίζει να λειτουργεί αυτόματα όταν το μηχάνημα τεθεί σε λειτουργία.
Ο αναρροφητήρας ο κώνος πρέπει να είναι κατασκευασμένος για το υπό κατεργασία υλικό. Χρησιμοποιείτε ίδιου αναρροφητήρα κώνου για την αναρρόφηση ιδιαίτερα ανθεκτικών, καρκινογόνων, προϊόντων οικιακού κοινού.
Για την εξωτερική αναρρόφηση μέσω αναρροφητήρα οικιακού κοινού πρέπει να χρησιμοποιηθεί ο ενδεχόμενος ένας προσαρμοστικός αναρροφητήρας (βλέπε εξαρτήματα). Εμμυαστείτε γερά το προσαρμοστικό αναρροφητήρα ή το στήριγμα αναρρόφησης.
Ενσωματωμένη αναρρόφηση
Για την εσωτερική επεξεργασία χρησιμοποιήστε το ακόλουθο κοινό (ειδικό εξάρτημα). Τοποθετήστε το στήριγμα του σωλήνα στην έξοδο περιστροφής 3. Αδειάζετε έγκαιρα το ακόλουθο κοινό για να λειτουργεί ικανοποιητικά η αναρρόφηση του κοινού.
Υποδείξεις για την εκτέλεση εργασιών
Η ισχυρή προσωπική προστασία επηρεάζει σημαντικά την απόδοση του μηχανήματος και ελαττώνει τη διάρκεια ζωής του πριονιδιού.
Η απόδοση κάτω πριονίσματος και η ποιότητα κοπής εξαρτώνται από το βαθμό από τη μορφή των οδόντων του πριονιδιού. Γι' αυτό χρησιμοποιείτε πάντα καθαρισμένο πριονίδι, κατάλληλο για το εκάστοτε υπό κατεργασία υλικό.
Ξύλο
Η ωωτή επίδραση του πριονιδιού εξαρτάται από το είδος και την ποιότητα του ξύλου καθώς και αν απαιτείται εμποτισμένη ή εγκαιρία κοπή.
Κατά την ερική κοπή νευκόξυλου προάγονται μεγάλα, ονειροειδή ροκανίδια.
Σκούνεσβελακισμασεια ιδιαίτερα βλαβερές για την υγεία γι' αυτό εργάζεστε πάντοτε με αναρρόφηση οικιακού κοινού.
Συμβουλές
Οδηγός παράλληλων (βλέπε εικόνα Ε)
Ο οδηγός παράλληλης κοπής 10 εξασφαλίζει ακριβές κόψιμο κατά μήκος του προς κατεργασία υλικού και αποτρέπει την ολίσθηση των υλικών.
Πριν από τη χρήση, συμβουλευτείτε το βασικό οδηγό (βλέπε εικόνα F).
Ο οδηγός παράλληλης κοπής ή η κοπή ευθείας ακμής:
Συσφίξτε μια σανίδα ή ένα μέταλλο πάνω στο βασικό οδηγό με ταχυσύνδεση πάνω στο υπό κατεργασία τεμάχιο. Οδηγήστε την πλάκα βάσης κατά μήκος του βασικού οδηγού.

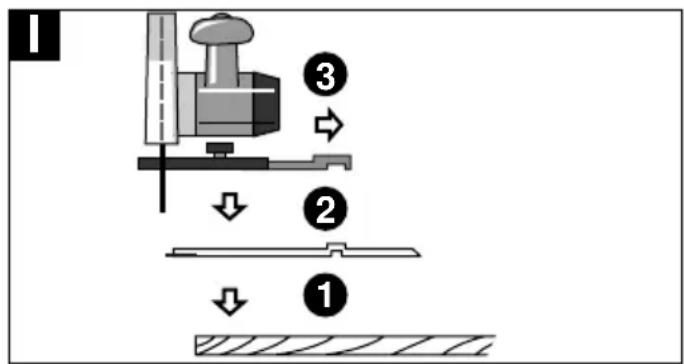

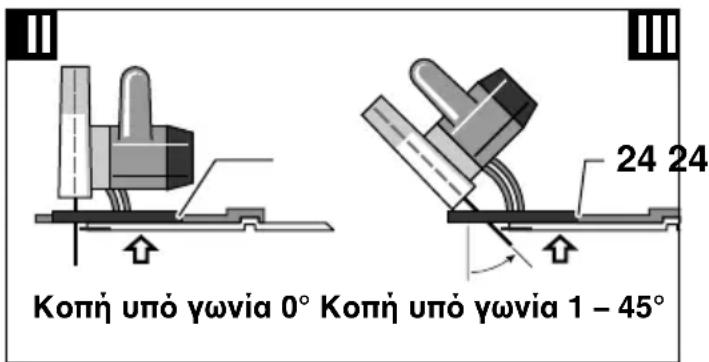

Οδηγός ράγας (ειδικό εξάρτημα) (βλέπε εικόνα B).
Η ράγα οδήγησης 25 εξασφαλίζει ιδιαίτερα ακριβείς τομές και μπορεί να χρησιμοποιηθεί και για λοξές τομές έως 45°.
Η περιστροφική βάση προστατεύει την επιφάνεια του υπό κατεργασία τεμαχίου από ζημιές. Το στέλεχος ανοδίωσης του οδηγού ράγας επιτρέπει την εύκολη ολίσθηση του δισκοπρίονου.
Το ελαστικό χείλος στη ράγα οδήγησης προστατεύει την επιφάνεια των υπό κατεργασία υλικών από εναποθέσεις κατά το πριόνισμα. Γι' αυτό τα δόντια της πριονολάμας πρέπει να ακουμπούν άμεσα στο ελαστικό χείλος.
Για εργασία με τη ράγα οδήγησης 25 είναι προαιρετικά απαραίτητος ο προσαρμοστικός οδηγός 24 (ειδικό εξάρτημα).
Για ακριβές κόψιμο με τη ράγα οδήγησης 25 πρέπει να διεξαχθούν εκ νέου τα επόμενα βήματα εργασίας:
- Τοποθετήστε το υπό κατεργασία τεμάχιο έτσι ώστε να προεξέχει προς τα πλάγια. Δώστε προσοχή ώστε η πλευρά με το ελαστικό χείλος να «βλέπει» προς τον πριονόδισκο (εικόνα L).
Τοποθετήστε το δισκοπρίονο με συνδεδεμένο τον προσαρμοστικό οδηγό 24 πάνω στη ράγα οδήγησης 25, ρυθμίστε τη γωνία κοπής και το βάθος κοπής. - Ρυθμίστε το δισκοπρίονο με τη βοήθεια του προσαρμοστικού οδηγού 24 κατά τέτοιο τρόπο, ώστε ο πριονόδισκος να ακουμπά με τα δόντια στο ελαστικό χείλος. - Δώστε προσοχή, ώστε να μην πριονίζεται η ράγα οδήγησης (εικόνες M και N).
- Σφίξτε τις βίδες με μοχλό για τον οδηγό παράλληλης κοπής 14, για να εξασφαλίσετε έτσι μια στερεή σύνδεση μεταξύ του προσαρμοστικού οδηγού 24 και του δισκοπρίονου.
- Αποσυνδέστε το δισκοπρίονο από τον οδηγό παράλληλης κοπής 25.
- Ρυθμίστε τον οδηγό παράλληλης κοπής 10 ανάλογα με το υπό κατεργασία τεμάχιο και σφίξτε τις βίδες 23.
Ο οδηγός πάχους 25 πρέπει να προσέχει τη ροή από τον υπό κατεργασία Τμημαίου, η οποία πρόκειται να προωθηθεί.
- Τοποθετείστε το δισκοπρίονο δίνοντας ταυτόχρονα προσοχή στην ασφαλή θέση του προσαρμοστικού οδηγού 24.
- Ειδικό προϊόν διά μέσου του υλικού με ελαφρή, σταθερή προώθηση.
Υπόδειξη: Με το τεμάχιο σύνδεσης 26 (ΕΙΔΙΚΟ ΕΛΑΤΗΡΙΟ) μπορούν να συνδεθούν τα δύο ράγα οδήγησης. Η σύνδεση δέχεται έως των τεσσάρων βιδών που βρίσκονται στο τεμάχιο σύνδεσης.
Συντήρηση και καθαρισμός
Πριν από κάθε εργασία στο ίδιο το μηχάνημα βγάζετε το φις από την πρίζα.
Διατηρείτε το μηχάνημα και τις οπές αερισμού πάντα καθαρές.
Ο πριονόδισκος προφυλακτήρας πρέπει να μπορεί να κινείται ελεύθερα και να κλείνει αυτόματα. Γι' αυτό διατηρείτε πάντοτε καθαρό τον χώρο γύρω από τον πριονόδισκο προφυλακτήρα. Απομακρύνετε τυχόν σκόνες ή ροκανίδια με μορφή πίεσης αέρα ή με ένα πινέλο.
Ρυθμιστικοί χώροι χωρίς επιστροφή προστατεύονται από σκουριά και διάβρωση ενάντια σε οξύ ή αλκάλιο. Πριν από τη χρήση του ρυθμιστικού απομακρύνετε το λάδι, διαφορετικά θα λερωθεί το ξύλο.
Κατάλοιπα ρητίνης και κόλλας επάνω στον ρυθμιστικό οδηγούν σε κακό κακό αποτέλεσμα. Γι' αυτό καθαρίστε τον ρυθμιστικό αμέσως μετά τη χρήση του.
Αν προκύψει μη επιλεγμένη βλάβη κατά την κατασκευή ή έλεγχο στα πλαίσια, τότε η επισκευή του πρέπει να ανατεθεί σε εξειδικευμένο συνεργείο ηλεκτρικών μηχανημάτων της Bosch.
Όταν προωθείτε το καλοστάν πραγματικά ανταλλακτικά, παρακαλούμε να αναφέρετε οπωσδήποτε τον δεκαψήφιο κωδικό αριθμό που υπάρχει στην πινακίδα κατασκευαστή!
Προστασία περιβάλλοντος
Ανακύκλωση πρώτων υλών αντί απόρριψης απορριμμάτων
Το μηχάνημα, τα εξαρτήματα και η συσκευασία θα πρέπει να αποσυρθούν για επανεπεξεργασία με τρόπο φιλικό προς το περιβάλλον.
Αυτά τα έγγραφα έχουν τυπωθεί σε ανακυκλωμένο χαρτί λευκασμένο χωρίς χλώριο.
Για την ανακύκλωση κατά είδος τα πλαστικά μέρη του μηχανήματος φέρουν ένα σχετικό χαρακτήρα.
Ειδικά εξαρτήματα
23 Ζεύγος βιδών 1607960008 24 Προσαρμοστικό οχήματος 2607 001 375 25 Οδηγός ράγας (μήκους 1,4 m) 2602317031 Οδηγός ράγας (μήκους 0,7 m) 2602317030 26 Τεύχος οδηγιών 1602319003 27 Σακούλα συλλογής σκόνης με εξάρτημα προσαρμογής 1605411029 28 Απορροφητήρας γενικής χρήσης Περισσότερες πληροφορίες για τα ειδικά εξαρτήματα πρέπει να πάρετε από τον ειδικό έμπορο σας της Bosch.
Συμμόρφωση
Δηλώνουμε υπεύθυνα ότι το προϊόν αυτό εκπληρώνει τους κανόνες ή τις κατασκευαστικές διατάξεις: EN 50 144 σύμφωνα με τις διατάξεις των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ.
