GEBRUIKSAANWIJZING PKS 46 BOSCH

Bedienungsanleitung
Operating Instructions
Instructions d'emploi
Instrucciones de service
Manual de instruções
Istruzioni d'uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvising
Brukerveiledningen
Käytöohje
Öðyia xειρισού
Kullanim kulayuzu

BOSCH

PKS 40 PKS 46

Deutsch

English

Français

Espanol

Portugues

Italiano

Nederlands

Dansk

Svenska

Norsk

Suomi

Eληνικα

Türkce

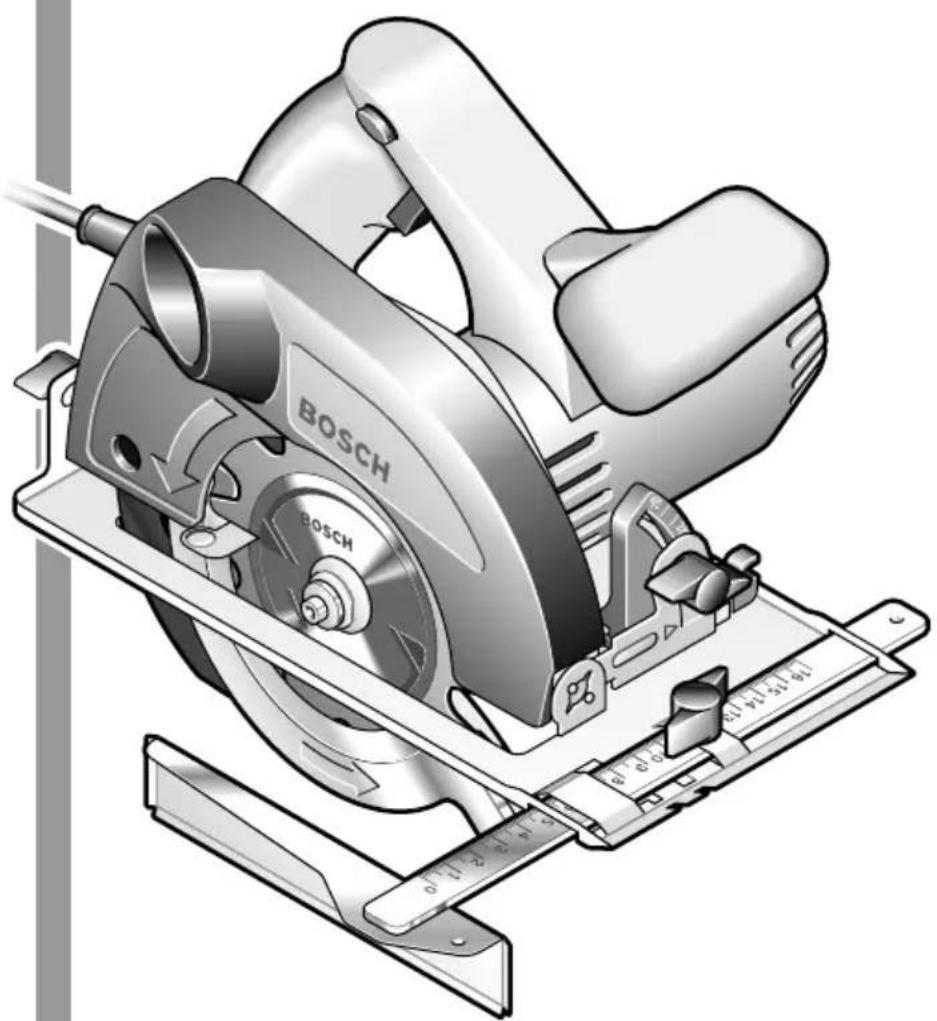

PKS 46

PKS 40

A

B

Gerätekennwerte

Handkreissäge PKS 40 PKS 46

Bestellnummer 0 603 328 0.. 0 603 329 0..

Max. zaagdiepte bij 90^ [mm] 40 46

Max. zaagdiepte bij 45^ [mm] 26 30

Voetplaat [mm] 120 x 260 145 x 275

Gewicht (zonder toebehoren), ca. [kg] 2,4 3,0

Veiligheidsklasse /II /II

Zaagblad-0 (max.) [mm] 130 150

Zaagblad-0 (min.) [mm] 122 135

[mm] 1,4 1,4

Tanddikte/tandzetting, max. [mm] 2,7 2,8

Tanddikte/tandzetting, min. [mm] 1,7 1,7

Opnameboorgat [mm] 16 16

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines konnen afwijken.

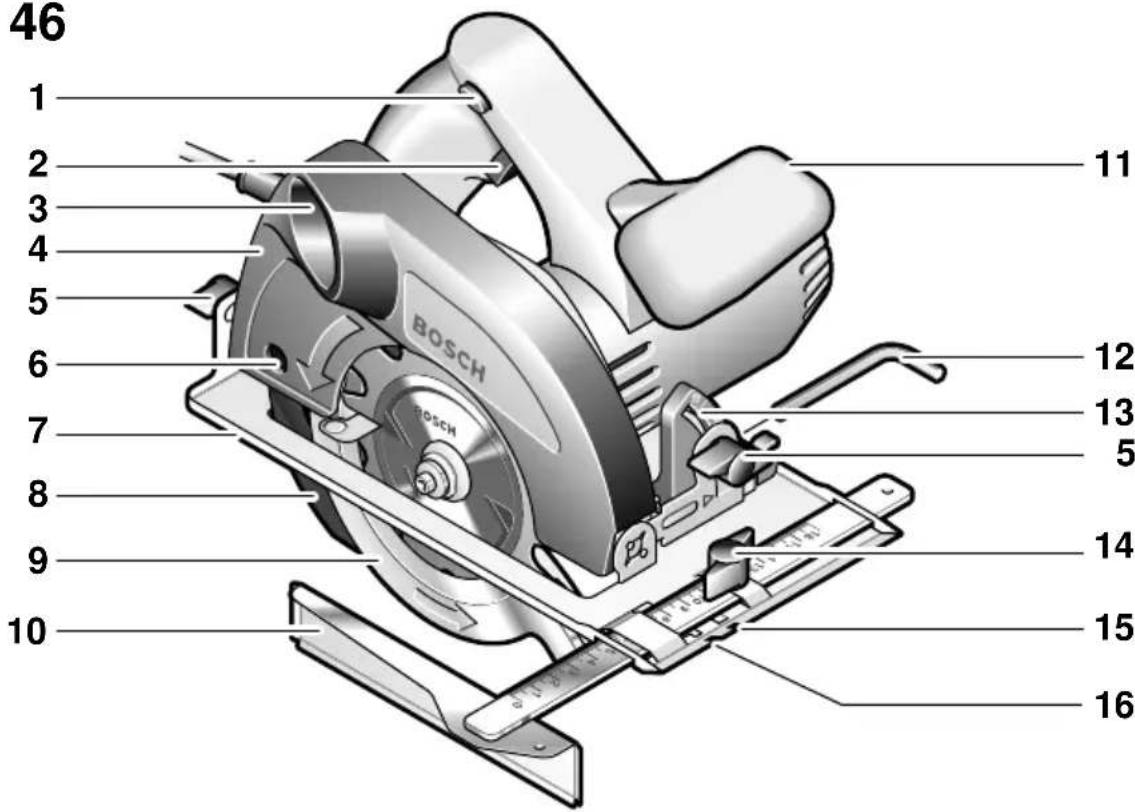

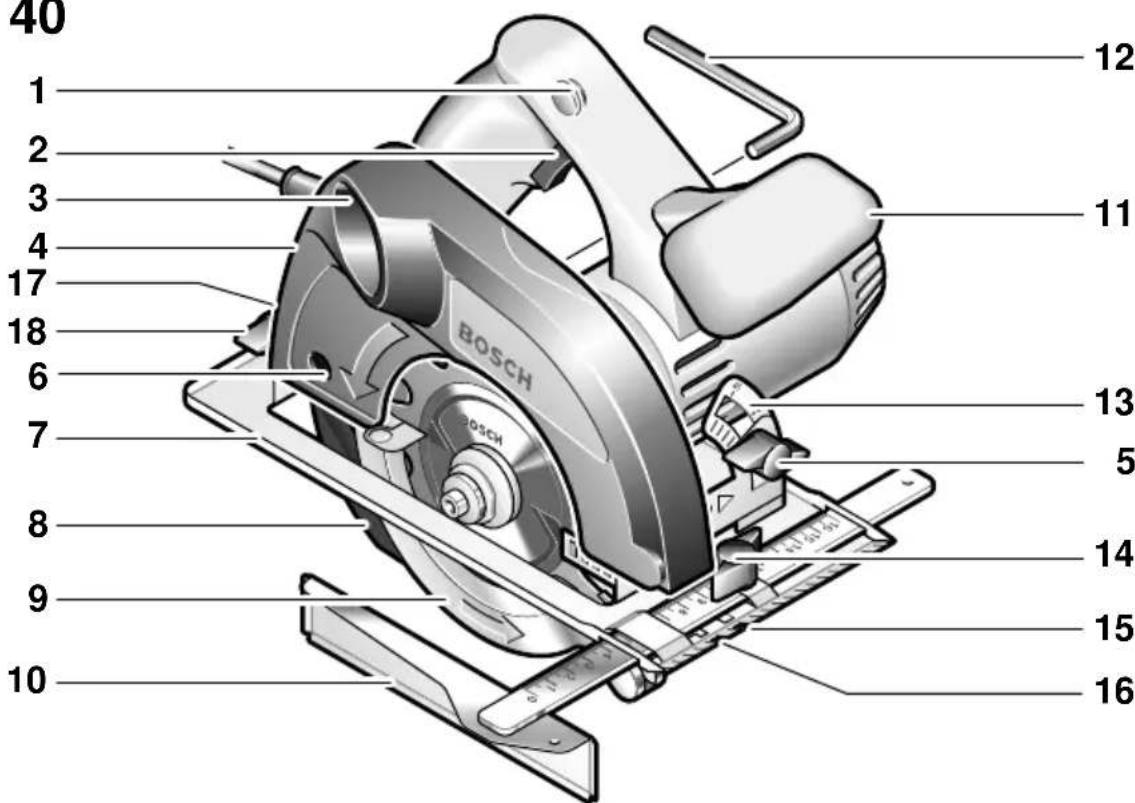

Onderdelen van de machine

1 Inschakelblokkering
2 Aan/uit-schakelaar
3 Spanuitvoer
4 Beschermkap
5 Vleugelschroef voor vooraf instelbare zaaghoek
6 Spouwmesbevestiging
7 Voetplaat
8 Spouwmes
9 Pendelbeschemkap
10 Parallelgeleider
11 Extra handgreep
12 Inbussleutel
13 Zaaghoekschaalverdeling
14 Vleugelschroef voor parallelgeleider
15 Zaagmarkering 45^
16 Zaagmarkering 0^
17 Freesdiepteschaalverdeling
18 Vleugelschroef/spanhendel voor vooraf instelbare zaagdiepte
19 Spanschroef met ring
20 Spanflens
21 Opnamefrens

22 Uitgaande as
23 Paar lijmklemmen
24 Geleideadapter
25 Geleiderail
26 Verbindingsstuk
27 Stofzak
28 Allroundzuiger

• In de gebruiksaanwijzing afgebeeld en beschreven toebehoren worden nicht.altijd standardmeegeleverd.

Informatie over geluid entrillingen

Meetwaarden vastgesteld volgens EN 50144.

Het A-gewaardee geruidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 97 dB (A); geluidsvermogenniveau 110 dB (A).

Draag oorbeschemers.

Kenmerkend is dat de trillingen van hand en armgeringer�n dan 2,5 m/s2.

Gebruik volgens bestemming

De machine is bestemd voor het met een vaste steun en eenrecht verlopende zaaglijk schulpen, afkorten en tot 45^ verstek zagen in hout.

Voor uw veiligheid

Met de machine kan uitsluitend veilig worden gewerkt, wanner u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de geveven aanwijzingen houdt. Houd u

bovendien aan de algemene veiligheidsvoerschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren.

Draag een veiligheidsbril en gehoorbescherming.
Draag bij lang haar eenhaarbescherming. Werk alleen met nauw sluitende kleding.
Stof datijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zich. Geschikte beschemmingsaatregelen zichnoodzakelijk.

Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschichte afzuiiging voor stof en spanen en draag een stofmasker.

Raak de stroomkabel Niet aan indien deze tijdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekeruit het stopcontact. Gebruik de machine nooit met een beschadigde kabel.
Houd de machineijdens de werkzaamheden altijd stevig met beiden handen vast en zorg ervoor dat u stevig staat.
Voer de kabel algid anschterwaarts van de machine weg.
- Machines die buitenshuis worden gebrukt,要去en worden aangesloten via een aardlekschakelaar met maximaal 30mA uitschakelstroom. Gebruik alleen een voor gebruik buitenshuis goedgekeurde verlangkabel.
Pak het elektrische gereedschap alleen vast aan een geisoleerd handvat wanner het inzetgereedschap een verborgen leiding of het eigenc netsnoer kan raken.

Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden.

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken.

• De machine mag alleen worden gebrukt met de bijbehorende veiligheidsvoorzieningen.
• De pendelbeschemkap 9要去 vrij hunnen bewegen en zichstandig hunnen sluiten; ze mag in geopende toestand Niet worden vastgeklemd.
  Gebruik het spouwmes 8.altijd.
  Bij stationair gebruik mag de machine alleen worden gebruikt op een zaagtafel met nulspanningsbeveiliging.
  Beweeg de machine alleen ingeschakeldaar het werkstuk.
  Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschoef vastgehouden werkstuk worden beter vastgehouden dan u met uw hand kutn doeon.
  Beweeg het gereedschap altijd van het lichaam weg.
  ■ Asbesthoudend materiaal mag nicht worden bewerkt.
• De zaaglijk要去 boven en onder vrij van obstakelsহ.
• Het zaagblad mag nicht meer dan 3mm uit het werkstuk steken.
  Handen uit de buurt van het ronddraaiende zaagblad. Zorg ervoor dat u niet in aanraking komt met het zaagblad dat aan de onderzijde van het werkstuk ronddraait.
  Grijp Niet met uw vingers in de spaanafvoer 3.
  Zaag nicht in spijkers, schroeven etc.
  ■ Werk nicht boven uw hoofd met de machine.
• Zaagblad en spouwmes mogen nicht in de zaaggroef vastklemmen. De zaagtandzetting moet dikker en het zaagblad要去 dummer zich dan het spouwmes.
  ■ Bescherm zaagbladen gegen schokken en slagen.
  Houd het zaagblad nicht schuin.
  Schakel het gereedschap onmiddelijk uit wanner het zaagblad blokkeert.
  Rem het zaagblad na het uitschakelen nicht af door gegen de zijkant te drukken.
  Schakel de machine voor het neerleggen.altijduit en wacht tot deze tot stilstand is gekomen.
• Gebruik alleen scherpe en onbeschadigde zaagbladen. Vervang geschuurde, verbogen of botte zaagbladen onmiddelijk.
  ■ Zaagbladen van hooggelegeerd snelstaal (HSS) mogen nicht worden gebruikt.
  Laat kinderen de machine nooit gebruiken.
  Bosch kan een juiste werking van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gezruikt.

Voor de ingebruikneming

Trek alsijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

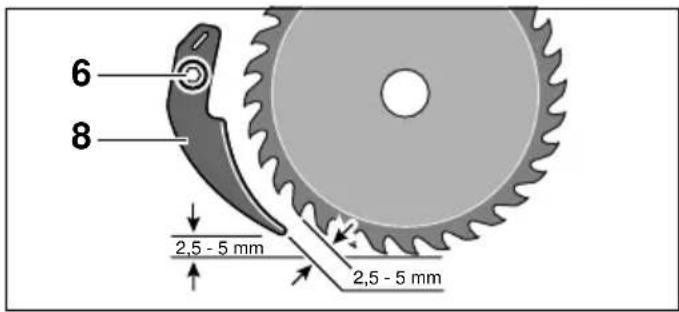

Controleer deinstalling van het spouwmes

Het spouwmes 8要去 on veiligheidsredenen al-tijd worden gezruikt. Het spouwmes voorkomt vastklemmen van het zaagblad bij het zagen.

Deinstalling vindtplaats bij maximale zaagdiepte.

Draai de schroef 6 los, stel het spouwmes 8 in en draai de schroef wee vast.

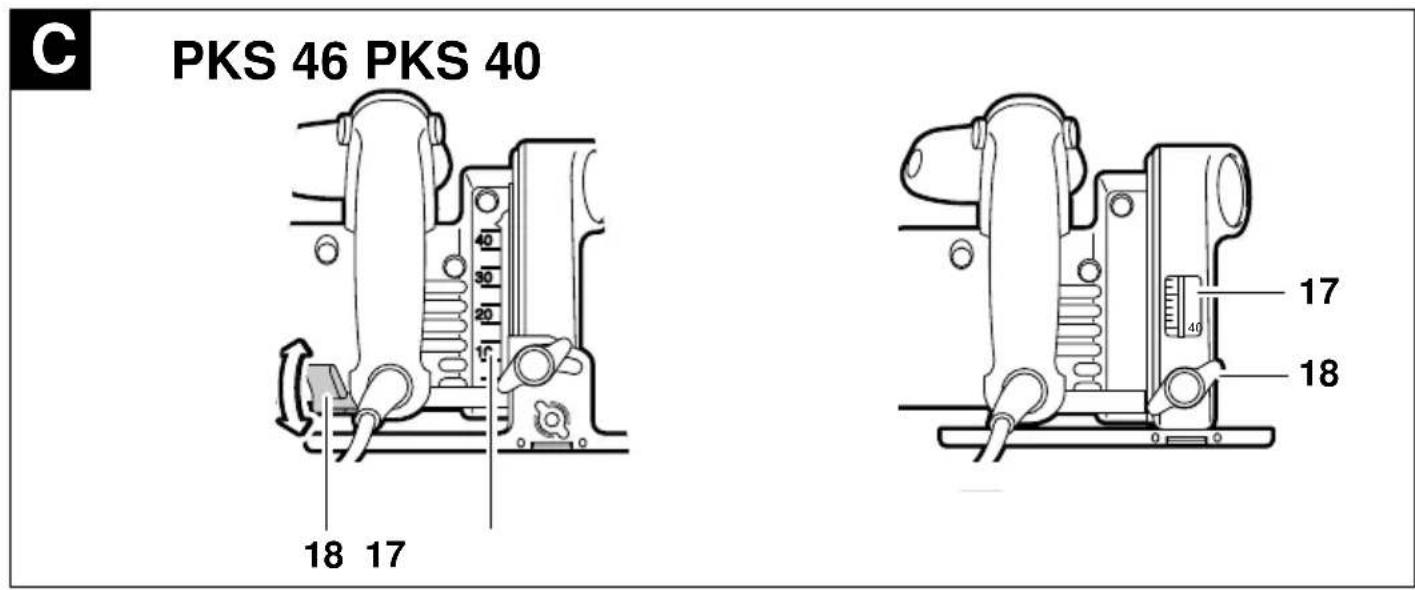

Zaagdiepte instellen (zie afbeeldirc

Trek alsijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Om een optimaal zaagresultaat te bereiken, mag het zaagblad hoogstens 3 mm uithet materiaal steken.

Draai voor het verstellen van de zaagdiepte de vleugelschroef of de spanhendel (PKS 46) 18 los en til de zaag van de voetplaat 7 of LAST DEZE dalen op de voetplaat:

Omhoog Kleinere zaagdiepte

Omlaag grotere zaagdiepte

Stel de gewenste maat op de zaagdiepteschaalverdeling 17 in.

Draai de vleugelschroef of de spanhendel 18
weer vast.

Spanhendel (PKS 46)

U kunt de spankracht van de spanhendel 18 bijstellen.

Schroef waarvoor de spanhendel los enervogens minstens 30^ gegen de wijzers van de klok verplaatst wee vast.

Zaaghoek instellen

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Draai de vleugelschroef of de vleugelschroeven 5 los.

Draai het gereedschap opzij tot de gewenste zaaghoek op de schaalverdeling 13 is ingesteld.

Draai de vleugelschroef of de vleugelschroeven 5 wee vast.

Opmerking: bij het verstekzagen is de zaagdiepte kleiner dan de op de zaagdiepteschaalverdeling 17 aangeven waarde.

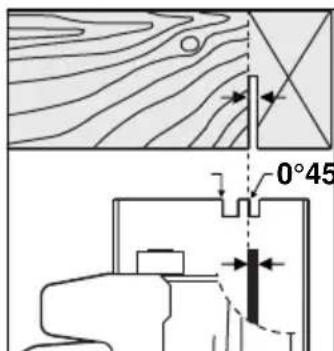

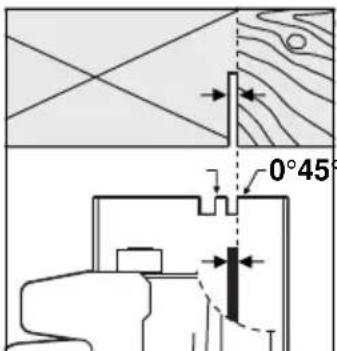

Zaagmarkeringen

De zaagmarkering 0^ (16) geeft de stand van het zaagblad bij haaks zagen aan.

De zaagmarkering 45^ (15) geeft de stand van het zaagblad bij zagen op 45^ aan.

Zet de zaag voor maatzuiver zagen zo neer zoals op de afbeeldingen weergegeven.

Opmerking: zaag bij voorkeur eerst proefsgewijs.

Ingebruikneming

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje. Met 230 V aangeduide machines hunnen ook worden gebruikt met een spanning van 220 V.

In- en uitschakelen

Wanner u de machine wilt inschakelen, bedient u eerst de inschakelblokkering 1 en drukt u vervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt.

Wanner u de machine wilt uitschakelen,That u de aan/uit-schakelaar 2 los.

Om veiligheidsredenen kan de aan/uitschakelaar van de machine Niet worden vergrendeld, maar moetijdens het gebruik voortdurend ingedrukt blijven.

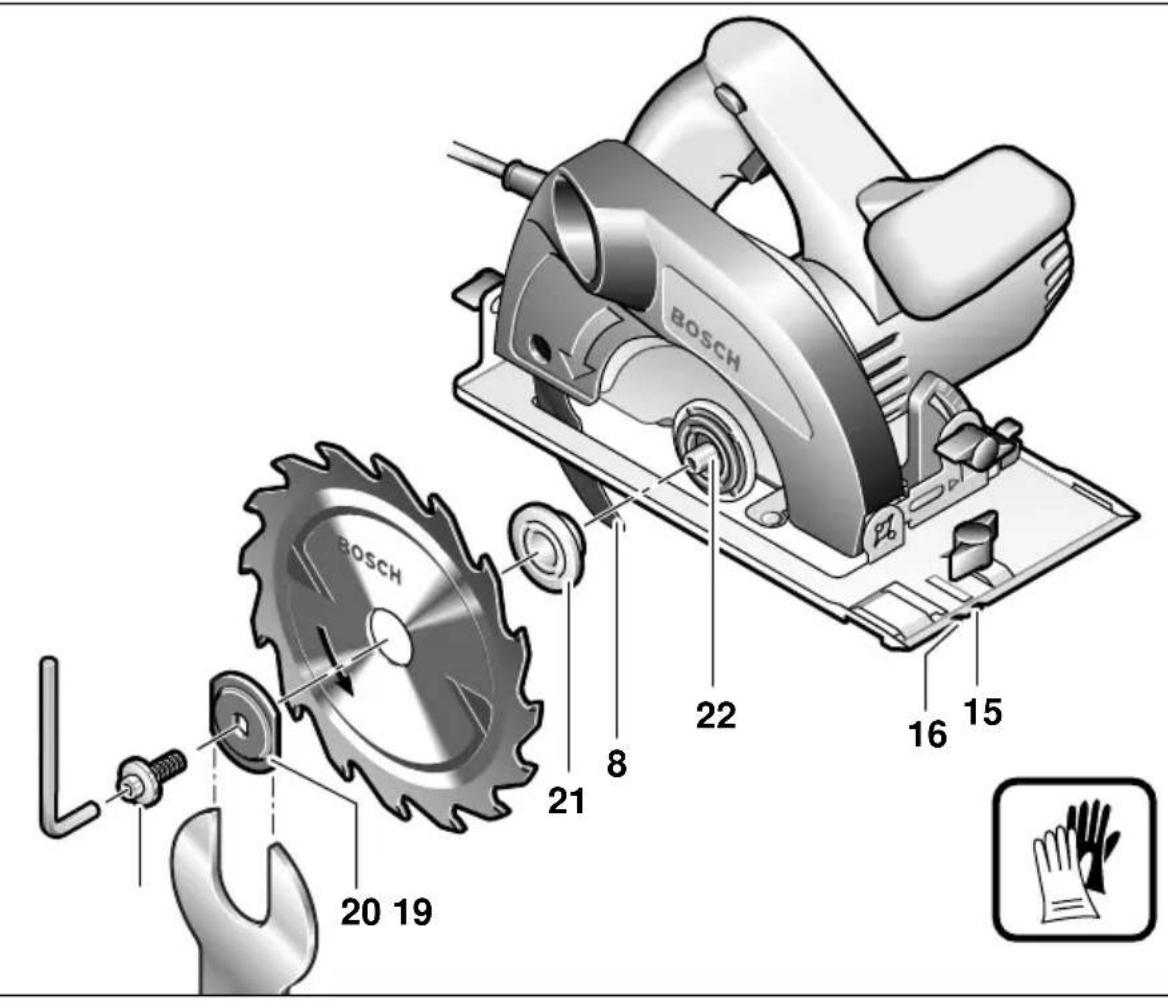

Inzetgereedschap wisselen (zie afbeeldirA

Trek alsijd voor werkzaamheden aan de machine de stekker uit het stopcontact.
Draag werkhandsschoenen.
- De gebruikte zaagbladen要去en voldoen aan de in deze gebruiksaanwijzing aangegeven eisen.
- Gebruik alleen zaagbladen met een toege-staan toerental dat minstens even hoog is als het onbelaste toerental van de machine.

Houd voor het vast- en losdraaien van de spans-schroef 19 de spanflens 20 met een steeksleutel vast of plaats het zaagblad op hout.

Demonteren (zie afbeelding A

Draai de pendelbeschemkap 9 terug en houd\ deze vast.

Draai met een inbussleutel 12 spanschroef 19uit.

Verwijder de spanflens 20.

Verwijder het zaagblad.

Monteren (zie afbeelding A

Reinig het zaagblad en alle te monteren spandelen.

Draai de pendelbeschemkap 9tering en houd deze vast.

Plaats het zaagblad op de opnameflens 21.

Monteer de spanschroef 19 met onderlegring en spanflens 20.

Draai de spanschroef 19 vast met de inbussleutel 12. Aandraaimoment 6-9 Nm, komt overeen met handvast plus een kwartslag.

Let op de juiste montagepositie van opnameflens 21 en spanflens 20.

Let op bij de montage: snijrichting van de tanden (pijlrichting op het zaagblad) en draairichtingspijl op de beschemkap moeten overeenkomen.

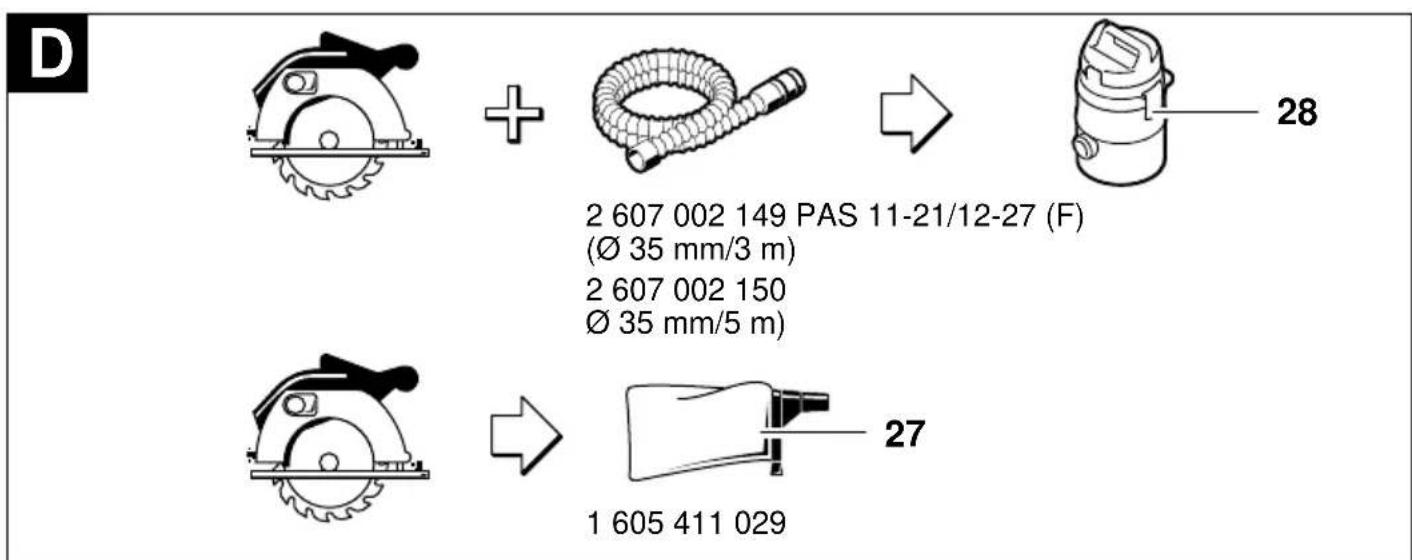

Afzuing van stof en spanen (zie afbeeldirD

Stof datijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandaar of explosief zich. Geschikte beschermingsmaatregelen zich nooodzakelijk.

Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuiing voor stof en spanen en draag een stofmasker.

Externalafzuiging

De machine kan rechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuiger met afstandsbediening. Deze worden bij het inschaken van de machine automatisch gestart.

De stofzuiger要去 geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuiigen van bijzonder gevaarlijk, kankerverwerkend, droog stof een speciale zui-ger.

Voor de externe afzuiig met een stofzuiger moet eventueel een afzuiigadapter worden gebruikt (zie toebehoren). Steek de afzuiigadapter of het zuigslangaansluiting stevig vast.

Eigen afzuiging

Werk bijkleine werkzaamheden met een stofzak (toebehoren). Steek de stofzakaansluiting in de spaanafvoer 3.Maak de stofzak op tijd leeg om de optimale stofopname in stand te houden.

Tips voor de werkzaamheden

Te sterke voorwaartse aandrukkracht berperkt de capaciteit van het gereedschap aanzienlijk enbekort de levensduur van het zaagblad.

Zaagcapaciteit en zaagkwaliteit zijn in belangrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik waarom alleen scherpe, voor het te bewerken materiaal geschikte zaagbladen.

Hout

De juiste keuze van het zaagblad is afhankelijk van de houtsoort en houtkwaliteit en van de vraag of er moet worden geschulpt of afgekort.

Bij het in de lenghte zagen van vurenhout ontstaan lange, spiraalvormige spanen.

Beuken- en eikenhoutstof is bijzonder gevaarlijk voor de gezondheid. Werk waarom alleen met stofafzuiging.

Tips

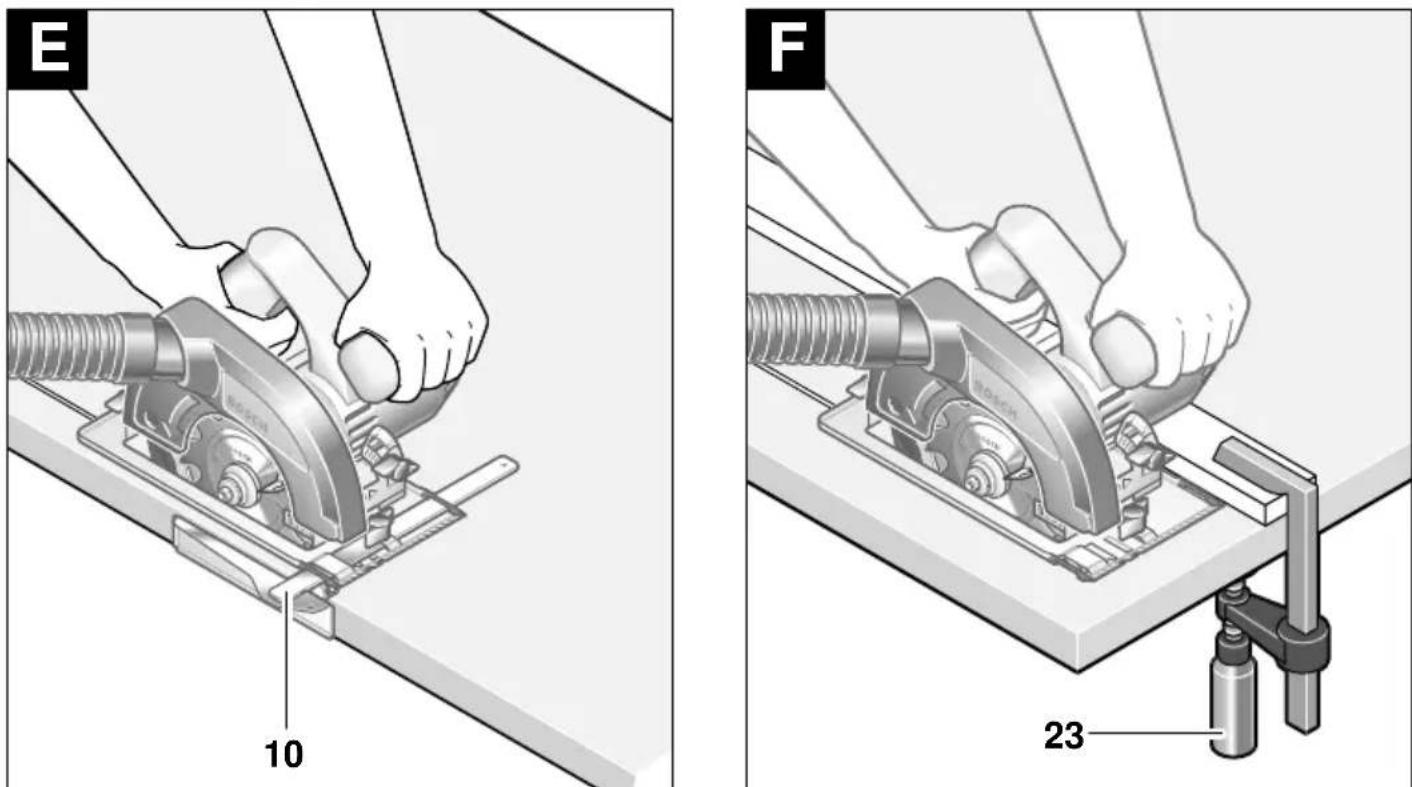

Parallelgeleider (zie afbeelding E

Met de parallegeleider 10 kunt u nauwkeurig zagen langs een werkstukrand en stroken op dezfnde maat zagen.

Zagen met hulpgeleider (zie afbeeldirF

Voor het doorzagen van groe werkstukken of het zagen van rechte randen:

Span een plank of plint als hulpgeber op het werkstuk met lijmklemmen vast. Geleid de voetplaat langus de hulpgeber.

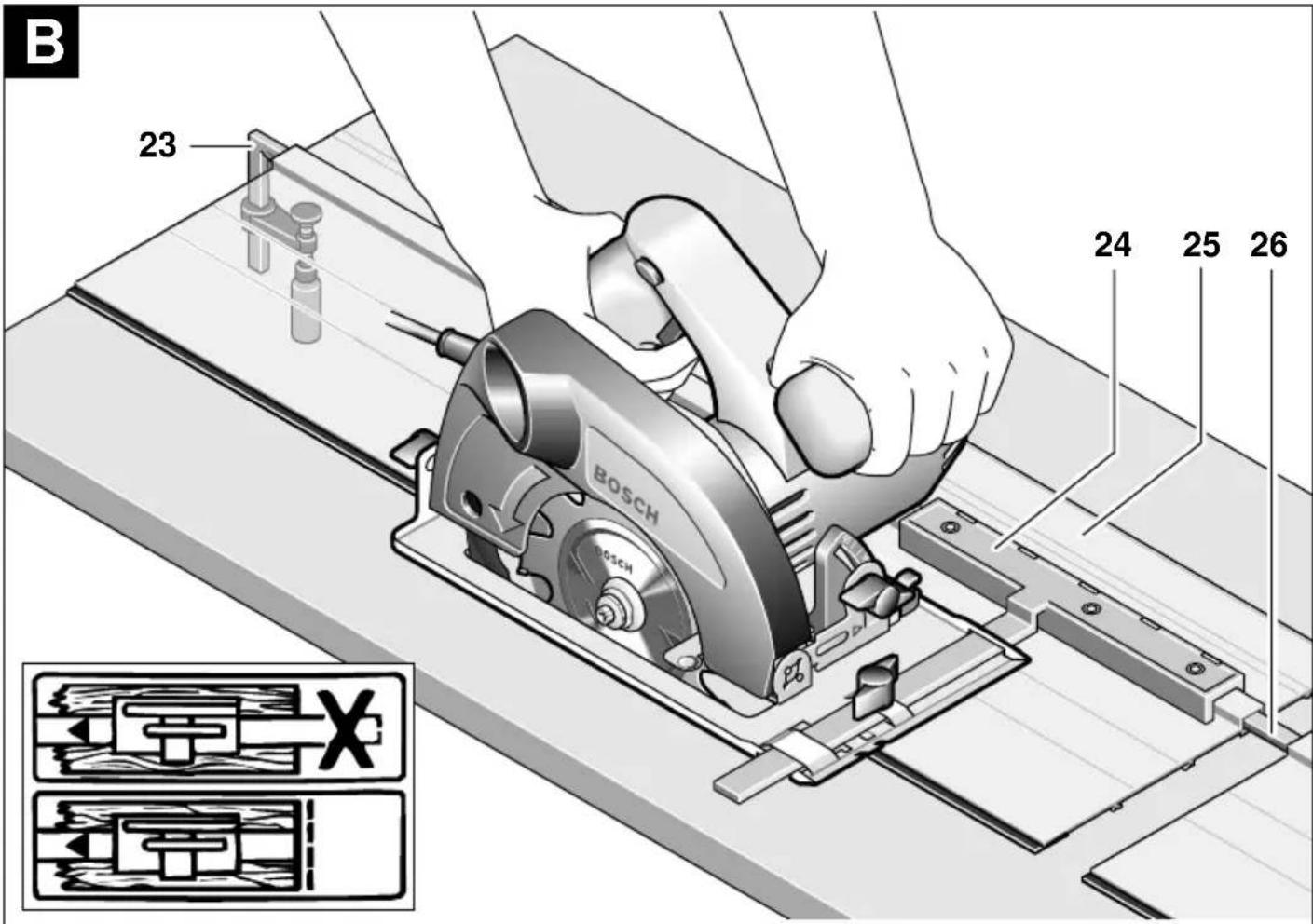

Geleiderail (toebehoren) (zie afbeeldirB

De geleiderail 25 maakt bijzonder nauwkeurig zagen möglichk, zowel recht als onder verstek tot 45^ .

De hechtlaag voorkomt weglijkden van de geleiderail en beschermt het werkstukoppervlak. Dankzij de laag hard Eloxal op de geleiderail glijdt de cirkelzaag gemakkelijk.

De rubber rand langs de geleidingsrail biodt een antisplinterbeveiliging die bij het zagen van houtmaterialen het uitsplinteren van het oppervlak voorkomt. Het zaagblad moet waarvoor met de tanden vlak gegen de rubber rand liggen.

Voor werkzaamheden met de geleiderail 25 is de geleideadapter 24 (toebehoren) vereist.

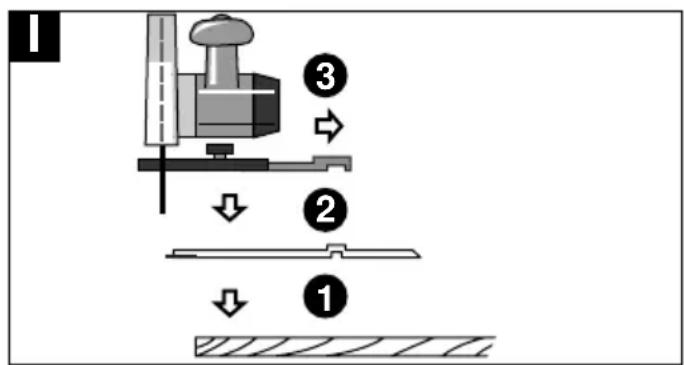

Voor nauwkeurig zagen met de geleiderail 25要去en de volgende handelingen opnieuw worden uitgevoerd:

• Leg de geleiderail aan de zijkantuitstekend op het werkstuk. Let erop dat de zichde met de rubber lip maar het zaagblad gericht is (afbeelding I).

• Plaats de cirkelzaag met voorgemonteerde geleideadapter 24 op de geleiderail 25. Stel zaaghoek en zaagdiepte in.
• Stel de cirkelzaag met behulp van de geleide-adapter 24 zo af dat het zaagblad met de tanden de rubberlip raakt.

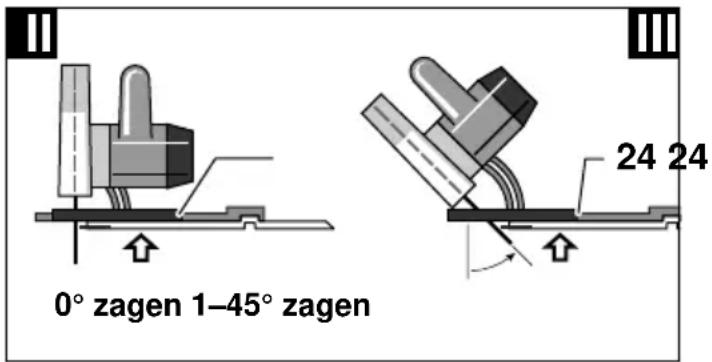

• Zaag nicht in de geleiderail (afbeelding II en III).

Draai de vleugelschroef voor de parallelgeleider 14 aan om een stevige verbindingussen de geleideadapter 24 en de cirkelzaag te waarborgen.
- Verwijder de cirkelzaag van de geleiderail 25.
- Stel de geleiderail zo af op het werkstuk dat de rubberlip precies de zaagrand (getekende lijn) raakt en bevestig deze met de lijmklemmen 23.

De geleiderail 25 mag Niet uitsteken aan de aan te zagen zichde van het werkstuk.

• Zet de cirkelzaag neer. De geleideadapter 24 moet stevig vastzitten.
  -Beweeg de zaag met een lichte en constante voorwaartse beweging door het materiaal.

Opmerking: met het verbindingsstuk 26 (toebehoren)(Intu twee geleiderails combineren. Het spannen gebeurt door middel van de vier bouten in het verbindingsstuk.

Onderhoud en reiniging

Trek alsijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Houd de machine en de ventilatieopeningen alsijd schoon om goed en veilig te werkken.

De pendelbeschemkap moet altijd vrij hunnen bewegen en zichstandig hunnen sluiten. Houd waarom de omgeving rond de pendelbeschemkap altijd schoon. Verwijder stof en spanen dooruitblazen met perslucht of met een kwast.

Zaagbladen zonder bekledingslaagKnown doormiddel van een dunne laag zuuvrije olie worden beschermd gegen roestaanslag.Verwijder de olie weever voor het gebruik,umat het hout anders vlekken krijgt.

Hars- of lijmresten op het zaagblad leiden tot slechte zaagresultaten. Reinig waarom het zaagblad onmiddelijk na het gebruik.

Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het bestelnummer van 10 cijfers van de machine.

Milieubescherming

Terugwinnen van grondstoffen in plaats van het weglooien van afval

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt.

Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.

De kunststof delen zich gekenmerkt om ze per soort te können recyclen.

Toebehoren

23 Paar lijmklemmen 1607960008
24 Geleideadapter 2607 001 375
25 Geleiderail (1,4 m lang) 2602 317 031
Geleiderail (0,7 m lang) 2602 317 030
26 Verbindingsstuk 1602319003
27 Stofzak met adapter 1605411029
28 Allroundzuiger

Meer informatatie over toebehoren krijgt u bij uw Bosch-vakhandel.

CC Conformiteitsverklaring

Wij verklaren op eigengverantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Wijzigingen voorbehouden

Tekniske data

Rundsv AKS 40 PKS 46

Bestillingsnummer 0 603 328 0.. 0 603 329 0..

Optagen effekt [W] 600 750

Afgiven effekt [W] 350 410

Omdrejningstal, ubelastet [/min] 4 200 4 600

Henri Genessesstraat 1

1070 Brussel

C +32(0)2/525.5029

Fax +32 (0)2 / 525.54.30

Service conseil client ....+32 (0)2 / 525.53.07

E-mail: [e-mail]
