BRUKSANVISNING PKS 46 BOSCH

Kontrolera din maskins artikelnummer. Handelsbeteckningarna for enskilda maskiner kan variera.

Maskinenskomponenter

1 Inkopplingssparr
2 Strömställare Till/Fræn
3 Spanutkast
4 Sprängskydd
5 Vingskruv for snittvinkelforval
6 Klyvknivsinfastning
7 Bottenplatta
8 Klyvkniv
9 Pendlande klingskydd
10 Parallellanslag
11 Stöhandstag
12 Sexkantnyckel
13 Snittvinkelskala
14 Vingskruv for parallellanslag
15 Sågmarkering 45^
16 Sågmarkering 0^
17 Skardjupsskala
18 Vingskruv/spännspak För saggjupsförval
19 Spannskruv med skiva
20 Spannflans
21 Stödläns
22 Motorspindel

23 Skruvtvingepar
24 Styradapter
25 Styrskena
26 Skarstycke
27 Dammpase
28 Universalsug

• I bruksanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!

Ljud-/vibrationsdata

Mätvärdena har tagits fram baserande pæ EN 50 144.

Maskinens A-vagda ljudniva uppnar i typiska fall: Ljudtrycksniva 97 dB (A); ljudeffektniva 110 dB (A). Anvand horselskydd!

Vibration i hand/arm ar lagre an 2,5m / s^2

Ändamålsenlig användning

Maskinen ar avsedd for sagning av raka langsoch tvarsnitt och i geringsvinklar upp till 45^ i tra pa stadigt underlag.

Sakerhetsatgärder

For att riskfritt kunna anvanda maskinen bor du noggrant lasaigenom bruksanvisningen och exakt folja de instructuroner som lamnas i sakerhetsanvisingarna. Dessutom skallmanna

sakerhetsanvisingarna i bifogat-haste foljas. Lat en fackman instruera dig i maskinens anvandning.

Använd skyddsglasögon och hörskelskydd.
Har du langt hare, anvand harnat. Anvend endast atsittande klader under arbetet.
Damm som uppSTAR under arbetet kan vara hälsovådligt, brännbart eller explosivt. Därfor ske lámpliga skyddsätgärder vidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lámplig damm-/ spanutsugning och dammfILTERmask.
- Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen fär absolutinte användas med defekt sladd.
Häll i maskinen med båda händerna under arbetet och se till att du står stadigt.
Dra alltid kabeln bakat fran maskinen.
- Maskiner som används utomhus skā anslutas via jordfelsbrytare med max. 30 mA utlöningsström. Använd endast für utomhusbruk godkönd skarvladd.
Häll tag i elverktyget endast i isolerade grepp nar arbeten utförs på platser)där verktyget kan komma i kontakt med dolda ledninger erller skada egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning som sedan kan leda till elektriskt slag.
Använd lampliga detektorer for lokalisering av dolda forsorjningsledninger erkonsultera lokalt distributionsforetag. Kontakt med elledninger kan fororsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan fororsaka sakskador eller elektriskt slag.
Använd maskinen endast med tillhörandeskyddsutrustning.

Pendlande klingskyddet 9 maste kunna rora sig fritt och stangas automatiskt; skyddet far inte lasas i oppet Lage.
Anvand alltid klyvkniven 8.
Vid stationär användning fär maskinen brukas endast på att sagsbord med aterinkopplingskydd.
■ Maskinen skara varatillslagen när den fors mot arbetsstychet.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspant i en upppänningsanordning aller ett skruvstycke halls säkrare an med handen.
Saga alltid utat fran kroppen.
■ Asbesthaltigt material fär inte bearertas.
- Området ovanfor och under sagsnittet ská vara fritt frän hinder.
Sagklingan fär inte sticka ut mer än 3 mm ur arbetsstychet.
■ Berör aldrig roterande sagklinga. Berör inte heller roterande sagklinga som sticker ut på arbetsstychets undre sida.
■ Stickinte in fingarna i spanutkastet 3.
Se upp for spikar, skruvar etc.
- Hantera inte med maskinen over huvudhöjd.
Sågklingan och klyvkniven fär inte karva i sagsnittet. Sågklingans tandskränkning maste vara bredare och själva sågklingan smalare an klyvknivens tjocklek.
Skydda sagklingorna mot stotar och slag.
Snedställ inte sagklingan.
När sagklingan kör fast, ska maskinen genast frankopplas.
Bromsa ej upp frankopplad sagklinga genom tryck i sidled.
Innan maskinen laggs bort ske den vara frankopplad och ha stannat helt.
■ Använd endast välskärpta och felfria sagglinger. Byt genast ut spruckna, deformerade eller dalgit skärpta sagblad.
■ Använd inte sagklingor i höglegerat snabbstål (HSS-stål).
Lát aldrig barn hantera maskinen.
■ Bosch kan endast garantera att maskinen fungerar felfritt om for maskinen avsedda originaltillbehör används.

Före driftstart

• Dra ut stickproppen innan atgärder utförs på maskinen.

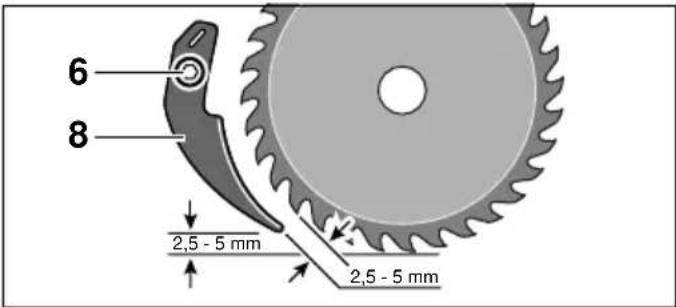

Kontrollera klyvknivensinstalling

Klyvkniven 8 maste av sakerhetsskal alltid anvandas. Klyvkniven hindrar sagklingan fran att klammas in under sagning.

Inställingen ske ske vid maximalt sāgdjup.

Lossa skruven 6, ställ in klyvkniven 8 och dra Åter fast skruven.

Inställing av skärdjup (se biC

Dra ut stickproppen innan atgärder utförs på maskinen.

For optimal resultat fär sagklingan sticka ut högst 3 mm ur materialet.

For installng av sagdjup lossa vingskruven/ spannspaken (PKS 46) 18 och lyft upp sagen fran bottenplattan 7 resp sank ned mot bottenplattan:

Lyft upp for mindre sagdjup

Sankned for storresagdjup

Stall in onskat matt pa sagdjupskalan 17.

Dra Åter fast vingskruven/spännspaken 18.

Spännspak (PKS 46)

Spannkraften på spannspaken 18 kan justeras. Skruva bort spannspaken, vrid atminstone 30^ moturs och skruva ater fast den.

Inställning av sagvinkel

Dra ut stickproppen innan atgärder utförs på maskinen.

Lossa vingskruven(arna) 5.

Svang maskinen i sidled tills önskad saggvinkel indikeras på skalan 13.

Dra ater fast vingskruven(arna) 5.

Mark: Vid geringsågning ligger sagsdupet under det varde som indikeras på sagsdjupskalan 17.

Sagmarkeringar

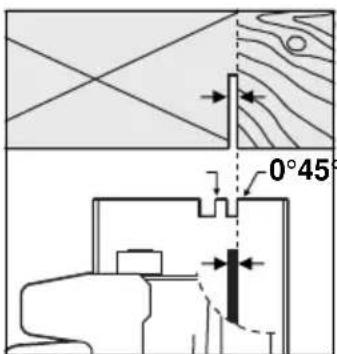

Sagmarkeringen 0^ (16) visar sagklingans lage vid rattvinkligt snitt.

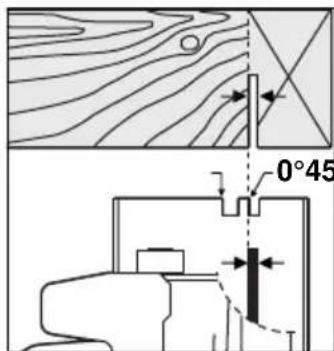

Sagmarkeringen 45^ (15) visar sagklingans lage vid 45^ gingssnitt.

For mattexakt sagsnitt lagg an sagen som bilden visar.

Anvising: Provsåga for kontroll av resultatet.

Start

Kontrollera natspaffening: Kontrollera att strömköllans spanning overensstämmer med uppgifterna på maskinens typskylt. Maskiner markta med 230 V kan även anslutas till 220 V.

In-/urkoppling

For start av maskinen tryck forst pa inkopplingsparren 1 och darefter pa stromstellaren Till/ Fran 2 och hallden nedtryckt.

For frankoppling av maskinen slapp stromstallaren Till/Fran 2.

Av sakerhetsskal kan maskinens stromstallare inte lasasutan maste under arbetet standigt hallas nedtryckt.

Verktygsbyte (se bild A

• Dra ut stickproppen innan atgärder utförs på maskinen.
  Använd skyddshandskar.
  ■ Anvanda sagklinga maste motsvara de specificationser som anges i bruksanvis- ningen.
  Anvand endast sagklingor vilkas tillatna varvital atminstone motvarsar maskinens hogsta tomgangsvarvital.

För fastdragning och lossning av spännskruven 19 häll med en fast nyckel emot på spännflänsen 20 eller lagg sagklingan mot tra.

Svang pendlande klingskyddet 9 bakat och halldet i detta lage.

Skruva med sexkantnyckeln 12 ut spannskruven 19.

Ta bort spannflansen 20.

Ta bort sagklingan.

Rengör sagglingan och alla tillhörande spann-detaljer som sca monteras.

Svang pendlande klingskyddet 9 bakat och halldet i detta lage.

Lagg upp sagklingan pa stodflansen 21.

Montera spannskruven 19 med underlaggsbricka och spannflans 20.

Dra fast spannskruven 19 med sexkantnyckel 12. Atdragningsmoment 6-9 motsvarar handfest atdragning plus 1 / 4 varv.

Kontrollera att stödlänsen 21 och spannflänsen 20 sitter i ratt lage.

Observera vid montage: Tändernas skärktning (pilens riktning på sagg Klingan) och rotationspilen på klingskyddet maste overensstämma.

Damm-/spanutsugning (se biD

Damm som uppSTAR under arbetet kan vara hälsovädligt, brännbart eller explosivt. Därfor ske lampliga skyddsätgärder vidtas.

Till exempl: Ett flertal damm anses kunna framkalla cancer. Använd lamplig damm-/ spanutsugning och dammfILTERmask.

External utsugning

Maskinen kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare. Dammsugaren startas automatiskt nr maskinen slås på.

Dammsugaren maste anpassas till bearbetat material.

For utsugning av hälsovådligt, cancerframkalande, torrt damm skaspecialsugare användas.

For extern dammutsugning med dammsugare maste eventuelt en utsugningsadapter anvandas (se tillbehör). Skjut stadigt upp utsugningsadaptern resp sugslangens stubs.

Självsugande dammpäse

Använd vidindre arbeten dammpase (till behör). Skjut in dammpasens stuts iSPANut-kastet 3. Töm dammpasen i god tid for optimalt resultat vid dammutsugning.

Arbetsanvisningar

För kraftig matning reducerar i hög grad maskinens kapacitet och minskar sagklingans livslängd.

Sagresultatet och snittkvaliteten ar i stor utstrackning beroende av sagklingas skick och tandform. Anvand darrfor endast valskarpta och for aktuellt material lampliga sagklingor.

Tra

Valj en sagklinga som ar lamplig for aktuell traslag, trakvalitet och sagning pa langden ellertvaren.

Vid sänging på langden i gran uppstan langa, spiralformadeSpanish.

Bok- och ekdamm ar speciellt hälsovådliga och vid bearbetning skadärfor dammutsugning användas.

Tips

Parallellanslag (se bild E

Parallellanslaget 10 möjiggör exakta snitt langs arbetsstyckets kant och kapning av bitar i sama mätt.

Sågning med hjälpanslag (se bild F

För kapning av större arbetsstycken eller sängning av raka kanter

Spann med skruvtvingar fast en bräda eller en list som hjälpanslag på arbetsstyetck. För sedan bottenplatten langs hjälpanslaget.

Styrskenan 25 möjiggör lodrata snitt och exakta geringssnitt upp till 45^ .

Vidhaftningsbelaggningen hindrar styrskenan fran att glida bort och skonar samtidigt arbetsstykcts yta. Cirkelsagen kan glida latt pa styrskenans hardanodiserade skikt.

Gummitungan på styrskenan fungerar som spjalkningssskydd som vid sagning av tramaterial forhindrar att ytan rvs upp. Såg Klingans tander ske ligga direkt an mot gummitungan.

Vid arbenen med styrskenan 25 ske principiell styradaptern 24 (tillbehör) användas.

For exakta sagsnitt med styrskenan 25 skafoljande arbetsmoment upprepas:

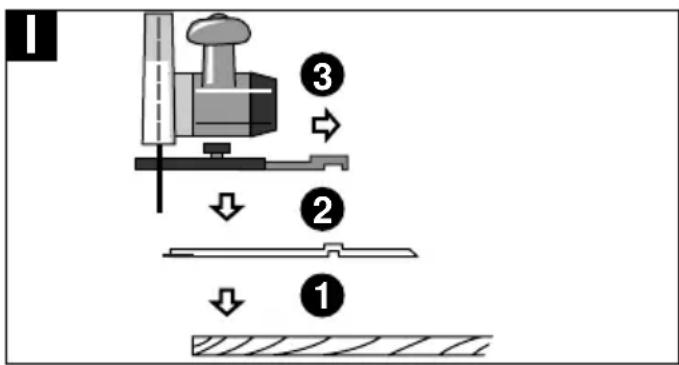

• Lagg upp styrskenan på arbetsstyetcket sä att den på sidan ligger over. Kontrollera att sidan med gummitungan ar riktad mot sagensklingan (bild I).

• Lagg upp cirkelsågen med formonterad styr-adapter 24 pa styrskenan 25 och stall sedan in snittvinkel och sagdjup.
• Rikta upp cirkelsågen med hjälp av styr-adaptern 24 sa att sagklingans tander ligger an mot gummitungan.

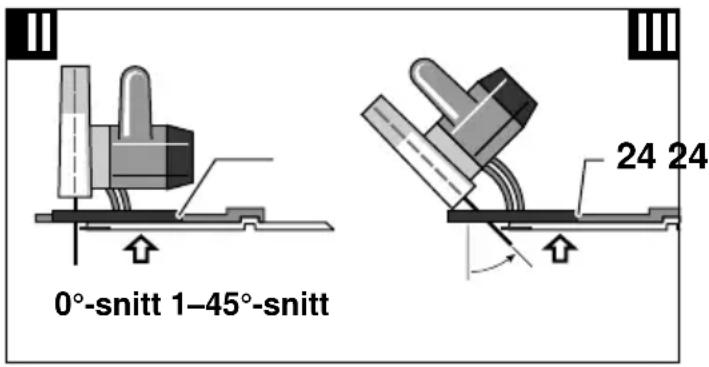

• Kontrollera att sagen inte gär in i styrskenan (bild II och III).

Dra fast vingskruven for parallellanslaget 14 for att garantera stadig forbindelse mellan styradaptern 24 och cirkelsagen.
-Lyft bort cirkelsagen fran styrskenan 25.
Rikta upp styrskenan på arbetsstycket sa att gummitungan ligger exkat an vid snittkanten (ritslinjen) och spann fast med skruvtvingar 23.

Styrskenan 25 fär inte stå over arbets-stycket på den sida sagningen startas.

-Lagguppcirkelsagenochkontrolleraatt styrdaptern24sitterstadigt.
- Mata sagen med latt och konstant tryck genom materialet.

Anvising: Med skarvstycket 26 (tillbehör) kan två styrskenor fogas ihop. Skarvstycket spanns fast med de fardigt monterade fyra skruvarna.

Underhäll och rengöring

- Dra ut stickproppen innan Åtgärder utförs på maskinen.

Häll maskinen och ventilationsöppningarna rena För bra och sakert arbete.

Pendlande klingskyddet maste alltid kunna rora sig fritt och stangas automatiskt. Hall darrfor alltid omradydet kring pendlande klingskyddet rent. Avlagsna damm och span genom renblasning med tryckluft eller med pensel.

Icke belagda sagklingor kan skyddas mot korrosion med ett sunt skikt syrafri olja. Innan sagklingan anvands sha oljan avlagsnas; i annat fall far virket flackar.

Käd- och limrester på sagg Klingan nedsätter snittkvaliteten. Rengör darüberforall sagg Klingan after användning.

Om i Produkten trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg.

Var vänlig ange vid forfrånginar och reservdelsbeställninger produits artikelnummer som bestär av 10 sifror.

Miljohansyn

Återvinning i stället for avfallschantering

Maskin, tillbehör och Förpackning kan Återvinnas. Denna bruksanvisning ar tryckt på klorfritt returnpapper.

For att underlätta sorting vid atervinning ar plastdelarna markerade.

Tillbehör

23 Skruvtvingspar 1607960008
24 Styradapter 2607 001 375
25 Styrskena (1,4 m lang) 2602 317 031 Styrskena (0,7 m lang) 2602 317 030
26 Skarystycke 1602319003
27 Dammpase med adapter. 1605411029
28 Universalsug

Förytterligare tillbehör hör med din Bosch Återförsäljare.
