MODE D'EMPLOI PKS 46 BOSCH
Épaisseur de la lame [mm] 1,4 1,4
Référence 0 603 328 0.. 0 603 329 0..
Puissance absorbée [W] 600 750
Puissance débitée [W] 350 410
| Régime à vide [tr/min] 4 200 | 4 600 | | |
| Vitesse de rotation sous charge, max. | [tr/min] | 2 450 | 3 200 |
| Largeur du couteau divisur, max. | [mm] | 1,5 | 1,5 |
| Profondeur max. de coupe à 90° | [mm] | 40 | 46 |
| Profondeur max. de coupe à 45° | [mm] | 26 | 30 |
| Plateau de base | [mm] | 120 x 260 | 145 x 275 |
| Poids (sans accessoires), env. | [kg] | 2,4 | 3,0 |
| Classe de protection | | ☐ / II | ☐ / II |
| Diamètre de la lame de scie (max.) | [mm] | 130 | 150 |
| Diamètre de la lame de scie (min.) | [mm] | 122 | 135 |
| Epaisseeur de la lame | [mm] | 1,4 | 1,4 |
| Epaisseeur de la lame avec dents/avec dents avoyées, max. | [mm] | 2,7 | 2,8 |
| Epaisseeur de lame avec dents/avec dents avoyées, min. | [mm] | 1,7 | 1,7 |
| Alésage | [mm] | 16 | 16 |
Faire attention au numéro de référence de la machine. Les désignations commerciales des différentes machines peuvent varier.
Éléments de la machine
1 Verrouillage de mise en fonctionnement 2 Interrupteur Marche/Arrêt 3 Ejecteur de copeaux 4 Capot de protection 5 Vis papillon pour la préselection de l'angle de coupe 6 Fixation du couteau diviseur 7 Plateau de base 8 Couteau diviseur 9 Capot de protection à mouvement pendulaire 10 Butée parallèle 11 Poignée supplémentaire 12 Clé mâle pour vis à six pans creux 13 Graduation pour l'angle de coupe 14 Vis papillon pour la butée parallèle 15 Marquage de la coupe 16 Marquage de la coupe 17 Graduation de la profondeur de coupe 18 Vis papillon/levier de serrage pour la préselection de la profondeur de coupe 19 Vis de serrage avec rondelle 20 Fraise de serrage 21 Bride de fixation
22 Arbre-moteur 23 Serre-joint (1 paire)* 24 Adaptateur de guidage 25 Rail de guidage 26 Éclice 27 Sac à poussières 28 Aspirateur universel*
- Les accessoires produits ou décrits ne sont pas forcément fournis avec la machine.
Bruits et vibrations
Valeurs de mesure obtenues conformément à la norme européenne 50 144.
Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 97 dB (A). Niveau de bruit 110 dB (A).
Munissez-vous d'une protection acoustique! La vibration de l'avant-bras est en-dessous de 2,5m / s²
L'appareil, équipé d'un support stable, est conçu pour effectuer dans le bois des coupes droites longitudinales et transversales ainsi que des angles d'onglet jusqu'à.
Pour votre sécurité
Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions d'utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les indicate
consignes et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint. Avant la première mise en service, laisser quelqu'un connaissant bien cet appareil vous indiquer la façon de s'en servir.
- Porter des lunettes de sécurité et une protection acoustique.
- Les personnes portant les cheveux longs doivent se munir d'un protège-cheveux. Ne travailler qu'avec des vêtements près du corps.
- Les poussières générées lors du travail peuvent être nuisibles à la santé, inflammables ou explosives. Des mesures de protection appropriées sont nécessaires.
Par exemple : Certaines poussières sont considérées comme étant cancérigènes. Travailler avec une aspiration de poussières appropriée et porter un masque anti-poussières.
Si le câble d'alimentation électrique est endommagé ou se rompt pendant le travail, ne pas y toucher. Retirer immédiatement la fiche du câble d'alimentation de la prise de courant. Ne jamais utiliser un appareil dont le cordon d'alimentation est endommagé. - Pendant le travail avec cet appareil, le tenir toujours fermement avec les deux mains. Adopter une position stable et sûre. - Toujours ramener les câbles à l'arrière de l'appareil. Monter un disjoncteur différentiel (courant de déclenchement : 30 mA max.) en amont des appareils utilisés en plein air. N'utiliser qu'un câble de rallonge électrique autorisé pour les travaux à l'extérieur. - Ne tenir l'outil électrique que par les poignées isolées lorsqu'il y a risque que l'outil électrique puisse toucher une conduite cachée ou son propre câble d'alimentation.
Le contact avec une conduite sous tension peut mettre les parties de l'appareil sous tension et provoquer ainsi un choc électrique.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales.
Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
L'appareil ne doit être exploité qu'avec les dispositifs de protection adéquats. Le capot de protection à mouvement pendulaire laire 9 doit pouvoir bouger librement et fermer automatiquement ; il ne doit pas être coincé en position ouverte. Toujours utiliser le couteau-diviseur 8. En utilisation stationnaire, l'appareil ne doit être exploité que sur une table de sciage équipée d'un dispositif de protection contre tout redémarrage intempestif. N'appliquer l'appareil contre la pierre à usiner que lorsque celui-ci est en marche. ■ Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que dans les mains. - Pendant le travail dans le matériel, toujours faire progresser l'appareil dans la direction opposée à celle du corps. - Ne jamais travailler de matériel contenant de l'amiant. La ligne de coupe doit être exempte d'obstacles sur le plan supérieur comme sur le plan inférieur. La lame de scie ne doit pas dépasser la pièce de plus de 3 mm. - Ne pas approcher les mains de la lame de scie en rotation. Ne pas oublier que la lame de scie en rotation traverse la pièce et dépasse sous sa face inférieure. - Ne pas introduire les doigts dans la tubulure d'évacuation des copeaux 3. - Ne pas scier un panneau parsemé de clous, vis ou autres obstacles métalliques. - Ne pas travailler au-dessus de la tête avec l'appareil. La lame de scie et le couteau-diviseur ne doivent pas se coincer dans la ligne de coupe. Le chemin de la lame de scie doit être plus large et le corps de la lame plus mince que l'épaisseur du couteau-diviseur. - Protéger les lames de scie de tout choc mécanique. - Ne pas gauchir la lame de scie.
Si la lame de scie s'immobilise dans le matériel, réagir immédiatement en arrêtant l'appareil. - Après avoir commuté l'interrupteur principal sur la position « Arrêt », ne pas tenter de précipiter l'immobilisation de la lame de scie par pression latérale. Avant de déposer l'appareil, toujours le mettre hors fonctionnement et attendre l'arrêt total de l'appareil. N'utiliser que des lames bien affûtées et en parfait état. Remplacer immédiatement les lames fissurées, déformées ou émoussées. - Ne pas utiliser de lames de scie en acier à coupe rapide (acier HSS). - Ne jamais permettre aux enfants d'utiliser cet appareil. ■ BOSCH ne peut garantir un fonctionnement impeccable que si les accessoires BOSCH d'origine prévus pour cet appareil sont utilisés.
Avant la mise en service
Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.

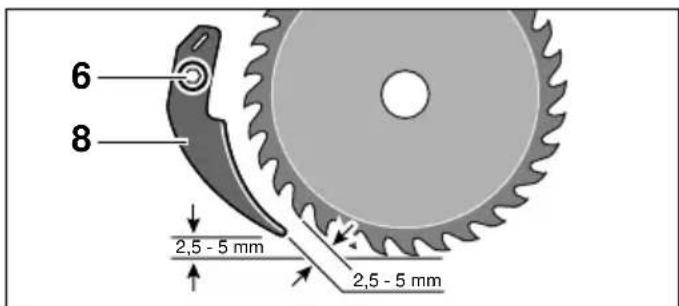

Contrôler le réglage du couteau diviseur
Pour des raisons de sécurité, le couteau diviseur 8 doit toujours être utilisé. Il évite le bourrage de la lame de scie lors du sciage.
Le réglage s'effectue à la profondeur maximale de coupe.
Desserrer la vis 6, régler le couteau diviseur 8 et desserrer la vis.
Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.
Pour obtenir une coupe optimale, la lame de scie ne doit dépasser le matériel que de 3 mm au maximum.
Pour régler la profondeur de coupe, desserrer la vis papillon/le levier de serrage (PKS 46) 18 et lever ou abaisser la scie par rapport au plateau de base 7 :
Lever profondeur de coupe moins importante
Abaisser profondeur de coupe plus importante
Régler la cote désirée sur la graduation de la profondeur de coupe 17.
Resserrez la vis papillon/le levier de serrage 18.
Levier de serrage (PKS 46)
Il est possible de réajuster la force de serrage du levier de serrage 18.
Pour cela, dévisser le levier de serrage, et, une fois l'avoir déplacé d'au moins dans le sens inverse des aiguilles d'une montre, le revisser.
Réglage de l'angle de coupe
Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.
Desserrer la (les) vis papillon 5.
Basculer l'appareil vers le côté jusqu'à ce que l'angle de coupe soit réglé sur la graduation 13.
Resserrez la (les) vis papillon 5.
Indication: Dans des coupes d'onglet, la profondeur de coupe est moins importante que la valeur indiquée sur la graduation de la profondeur de coupe 17.

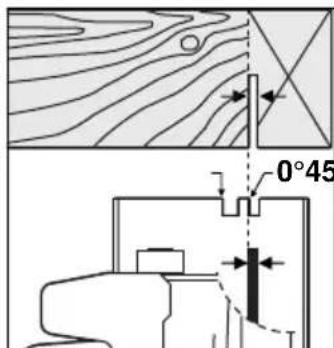

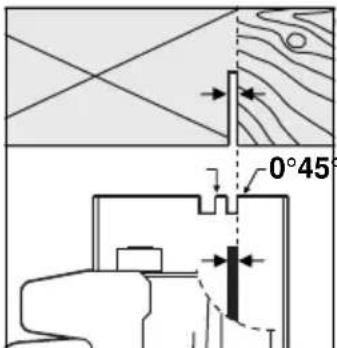

Marquages de la coupe
Le marquage de la coupe à (16) indique la position de la lame de scie dans une coupe à angle droit. Le marquage de la coupe (15) indique la position de la lame de scie dans une coupe à. Afin d'obtenir une coupe de grande précision dimensionnelle, positionner la scie conformément aux figures.
Remarque: Il est d'effectuer une coupe d'essay.
Mise en service
Tenir compte de la tension du secteur : La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l'appareil. Les appareils fonctionnant sous 230 V peuvent également être utilisés sous 220 V.
Mise en fonctionnement/arrêt
Afin de mettre l'appareil en fonctionnement, appuyer d'abord sur le verrouillage de mise en fonctionnement 1, puis appuyer sur l'interrupteur Marche/Arret 2 et le maintenir appuyé.
Afin d'arrêter l'appareil, relâcher l'interrupteur Marche/Arrêt 2.
Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt de l'appareil, mais celui-ci doit rester constamment appuyé pendant le travail de sciage.
Avant toute intervention sur l'appareil proprement dit, toujours PRTRer la fiche du cable d'alimentation de la prise de courant.
Porter des gants de protection.
Les lames de scie utilisées doivent correspondre aux données caractéristiques indiquées dans ces instructions d'utilisation. N'utiliser que des lames de scie dont la vitesse de rotation admissible est au moins égale à la vitesse de rotation en marche à vide de l'appareil.
Pour serrer et desserrer la vis de serrage 19, maintenir le flasque de serrage 20 à l'aide d'une clé à fourche ou bien positionner la lame de scie sur du bois.
Basculer le capot de protection à mouvement pendulaire 9 dans sa position arrêté et le maintenir dans cette position.
Dévisser la vis de serrage 19 à l'aide de la clé mâle pour vis à six pans creux 12.
Enlever le flasque de serrage 20.
Enlever la lame de scie.
Nettoyer la lame de scie et toutes les pièces de serrage à monter.
Basculer le capot de protection à mouvement pendulaire 9 dans sa position arrière et le maintenir dans cette position.
Monter la lame de scie sur la bride de fixation 21. Monter la vis de serrage 19 avec la rondelle et le filet de serrage 20.
Serrer la vis de serrage 19 à l'aide de la clé mâle carrée pour vis à six pans creux 12. Couple de serrage 6 à 9 Nm, ce qui correspond à un serrage à la main plus un 1/4 de tour.
Lors du montage, veiller à la bonne position de la bride de fixation 21 et du flasque de serrage 20.
Attention lors du montage : le sens de coupe des dents (direction de la flèche se trouvant sur la lame de scie) et la flèche se trouvant sur le capot de protection doivent coïncider.
Les poussières générées lors du travail peuvent être nuisibles à la santé, inflammables ou explosives. Des mesures de protection appropriées sont nécessaires.
Par exemple : Certaines poussières sont considérées comme étant cancérigènes. Travailler avec une aspiration de poussières appropriée et porter un masque anti-poussières.
Aspiration externe des poussières
L'appareil peut être branché directement sur la prise d'un aspirateur universel BOSCH avec commande à distance. L'aspirateur se met automatiquement en marche dès que l'appareil est mis en fonctionnement.
L'aspirateur doit être approprié au matériel à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utiliser des aspirateurs spéciaux.
Pour aspirer les poussières à l'aide d'un aspirateur, utiliser, le cas échéant, un adaptateur d'aspiration (voir accessoires). Monter solidement l'adaptateur d'aspiration ou la tubulure d'aspiration.
Aspiration interne
Pour de petits travaux, il est possible de travailler avec le sac à poussières (accessoire). Introduire la tubulure du sac à poussières dans l'éjecteur de copeaux 3. Vider le sac à poussières à intervalles réguliers afin de garantir une bonne aspiration de poussières.
Instructions d'utilisation
Une avance trop importante réduit considérablement la performance de l'appareil et diminue la durée de vie de la lame de scie.
La puissance et la qualité de la coupe dépendent dans une large mesure de l'état et de la forme des dents de la lame de scie. En conséquence, n'utiliser que des lames de scie aiguisées et appropriées aux matériaux à travailler.
Bois
Le bon choix de la lame de scie dépend de la nature et de la qualité du bois et du type de coupe, à savoir longitudinale ou transversale.
La découpe longitudinale de l'épicéa entraîne la formation de longs copeaux en spirale.
Les poussières de hêtre et de chêne sont particulièrement nuisibles à la santé. En conséquence, travailler toujours avec une aspiration de copeaux.
La butée parallèle 10 permet des coupes précises le long d'un bord ou des coupes d'une même largeur.
Sciage avec butée auxiliaire (voir figure)
Pour découper des pièces de dimensions importantes ou pour couper des bords droits :
À l'aide de serre-joints, serrer une planche ou une barre comme butée auxiliaire sur la pièce à travailler. Guider le plateau de base le long de la butée auxiliaire.
Rail de guidage (accessoire) (voir fig. b)
Le rail de guidage 25 permet des coupes de grande précision, aussi bien des coupes verticales que des coupes d'onglet allant jusqu'à.
Le revêtement adhésif évite le glissement du rail de guidage et ménage la surface de la pièce à travailler. Grâce à la couche spéciale obtenue par un procédé électrolytique et se trouvant sur le rail de guidage, la scie circulaire se déplace facilement.
La garniture en caoutchouc se trouvant sur le rail de guidage constitue un pare-éclats destiné à éviter que la surface ne se détache lors du sciage de matériaux en bois. Pour cela, les dents de la lame de scie doivent reposer directement sur la garniture en caoutchouc.
Pour travailler avec le rail de guidage 25, il est absolument nécessaire d'utiliser l'adaptateur de guidage 24 (accessoire).
Afin d'obtenir des coupes de grande précision avec le rail de guidage 25, les étapes de travail suivantes doivent être effectuées à nouveau :
- Positionner le rail de guidage sur la pièce à travailler de façon qu'il déborde sur le côté. Veiller à ce que le côté muni de la garniture en caoutchouc soit orienté vers la lame de scie (figure I).
- Une fois l'adaptateur de guidage 24 monté, positionner la scie circulaire sur le rail de guidage 25 ; régler l'angle et la profondeur de coupe.
- À l'aide de l'adaptateur de guidage 24, ajuster la scie circulaire de sorte que les dents de la lame de scie effleurent la garniture en caoutchouc.
- Veiller à ne pas scier dans le rail de guidage (figures II et III).
Coupe à 1-45°
- Bien serrer la vis papillon pour la butée parallèle 14, afin de garantir un raccordement solide entre l'adaptateur de guidage 24 et la scie circulaire.
- Enlever la scie circulaire du rail de guidage 25.
- Ajuster le rail de guidage par rapport à la piè it de coupe (ligne de tracé) et le fixer avec les serre-joints 23.
Le rail de guidage 25 ne doit pas dépasser le côté à scier de la pièce à travailler. - Poser la scie circulaire en veillant à la bonne position de l'adaptateur de guidage 24. - Guider la scie à travers le matériel en appliquant une avance régulière et modérée.
Remarque: Il est possible de raccorder deux rails de guidage par l'intermédiaire de l'éclisse 26 (accessoire). Le serrage s'effectue au moyen des quatre vis se trouvant dans l'éclisse.
Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.
Pour obtenir un travail sûr et satisfaisant, nettoyer régulièrement l'appareil ainsi que ses ouïes de refroidissement.
Le capot de protection à mouvement pendulaire doit toujours pouvoir bouger librement et fermer automatiquement. En conséquence, tenir toujours propre les abords du capot de protection à mouvement pendulaire. Enlever les poussières et les copeaux en soufflant avec de l'air comprimé ou à l'aide d'un pinceau.
Pour protéger les lames de scie sans revêtement de la corrosion, il est recommandé d'appliquer une mince couche d'huile exemple d'acide. Avant d'utiliser la lame de scie, enlever l'huile pour ne pas encrasser le bois.
Les restes de résine et de colle se trouvant sur la lame de scie provoquent une mauvaise coupe. En conséquence, nettoyer la lame de scie immédiatement après son utilisation.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci a un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.
Pour toute commande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la machine.
Récupération des matières premières et élimination des déchets
Les machines, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacune une voie de recyclage appropriée.
Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé bianchi sans chlor.
Nos pièces plastiques ont ainsi été marquées en vue d’un recyclage sélectif des différents matériaux.
Accessoires
23 Serre-joint (1 paire) 1607960008 24 Adaptateur de guidage 2607 001 375
25 Rail de guidage (longueur 1,4 m) 2602 317 031 Rail de guidage (longueur 0,7 m) 2602 317 030 26 Écisse 1602319003 27 Sac à poussières avec adaptateur 1605 411 029 28 Aspirateur universel
Pour d'autres informations quant aux accessoires, veuillez consulter votre commerçant spécialisé Bosch.
