MANUAL DE USUARIO PKS 46 BOSCH
Número de pedido 0 603 328 0.. 0 603 329 0..
Potencia absorbida [W] 600 750
Potencia útil [W] 350 410
Revoluciones en vacío [min -1 ] 4 200 4 600
Revoluciones bajo carga, máx. [min-1] 2450 3200
Espesor de la cuña separadora, máx. [mm] 1,5 1,5
Profundidad de corte a 90° , máx. [mm] 40 46
Profundidad de corte a 45° , máx. [mm] 26 30
Placa base [mm] 120 x 260 145 x 275
Peso (sin accesorios), aprox. [kg] 2,4 3,0
Clase de protección /II /I
de la hoja de sierra (máx.) [mm] 130 150
de la hoja de sierra (mín.) [mm] 122 135
Preste atención al número de pedido de su máquina. Las denominaciones comerciales en ciertas máquinas pueden variar.
Elementos del aparato
1 Bloqueador de conexión 2 Interruptor de conexión/desconexión 3 Expulsor de virutas 4 Caperuza protectora 5 Tornillo de mariposa para preselección del ángulo de corte 6 Soporte de cuna separadora 7 Placa base 8 Cuna separadora 9 Caperuza protectora pendular 10 Tope paralelo 11 Empuñadura adicional 12 Llave macho hexagonal 13 Escala del ángulo de corte 14 Tornillo de mariposa para tope paralelo 15 Marcas de posición 45° 16 Marcas de posición 0° 17 Escala de profundidad de corte 18 Tornillo de mariposa/palanca de fijación para preselección de la profundidad de corte 19 Tornillo de sujeción con arandela 20 Brida de apriete 21 Brida de apoyo
22 Husillo motor 23 Pareja de prensas tornillo de apriete 24 Adaptador-guía 25 Carril guía 26 Pieza de empalme 27 Saco colector de polvo 28 Aspirador universal
- Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta de serie.
Determinación de los valores de medición según norma EN 50 144.
El nivel de ruido típico del aparato corresponde a: nivel de presión de sonido 97 dB (A); nivel de potencia de sonido 110 dB (A).
¡Usar protectores auditivos!
El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s²
Utilización reglamentaria
El aparato ha sido proyectado para efectuar cortes longitudinales y transversales rectos y con un ángulo de inglete hasta 45° en madera, trabajo sobre una base firme.
Para su seguridad
Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones
allí comprendidas. Adicionalmente deben respetarse las instrucciones de seguridad generales comprendidas en el folleto adjunto. Déjese instruir prácticamente en el manejo antes de la primera aplicación.
Llevar gafas de protección y protectores auditivos. Si tiene el pelo largo, recójaselo bajo una protección adecuada. Trabajar únicamente con vestimenta ceñida al cuerpo. El polvo producido al trabajo puede ser nocivo para la salud, combustible o explosivo. Ello requiere adoptar medidas de protección adecuadas.
Por ejemplo: Ciertos tipos de polvo son cancerígenos. Emplear un equipo de aspiración para polvo y virutas adecuado, y colocarse una mascarilla antipolvo.
Si llega a dañarse o cortarse el cable de red durante el trabajo, no tocar el cable, sino extraer inmediatamente el enchufe de la red. No usar jamás el aparato con un cable deteriorado. - Trabajar siempre con el aparato sujetándolo firmemente con ambas manos y manteniendo una posición estable. - Mantener el cable siempre detrás del aparato. - Conectar los aparatos empleados en el exterior a un fusible diferencial ajustado a una corriente de disparo de 30 mA máximo. Utilizar cables de prolongación autorizados para su uso en el exterior. - Únicamente sujetar la herramienta eléctrica por las empuñaduras aisladas en caso de que el útil pudiera llegar a dañar un conductor oculto o el propio cable de red del aparato.
El contacto con un conductor portador de tensión pone bajo tensión las partes metálicas del aparato pudiendo causar una descarga al usuario.
- Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local. El contacto con cables eléctricos puede provocar un incendio o sacudida eléctrica. El deterioro de tuberías de gas puede producir una explosión. La perforación de una tubería de agua puede causar daños materiales o una sacudida eléctrica. El aparato debe utilizarse solamente junto con los dispositivos protectores previstos. La caperuza protectora pendular 9 no debe rozar en ningún caso y debe cerrarse por sí sola; no debe bloquearse de manera alguna para mantenerse abierta. Utilizar siempre la cuña separadora 8. Si el aparato se usa estacionariamente, debe emplearse solamente una mesa de aserrar equipada con una protección contra rearranque. Aproximar el aparato a la pieza solamente estando conectado.
- Asegure la pieza de trabajo. Una pieza de trabajo fijada con todos los dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
- Trabajar siempre empujando el aparato en dirección contraria a su propio cuerpo.
- No deben trabajarse materiales que contengan amianto. La trayectoria de corte debe encontrarse libre de obstáculos en su parte superior e inferior. La hoja de sierra no debe sobresalir más de 3 mm de la pieza de trabajo.
- Mantenga alejadas las manos de la hoja de sierra en funcionamiento. No toque la parte de la hoja de sierra en funcionamiento que sobresale por la parte inferior de la pieza de trabajo. No introduzca los dedos en el expulsor de virutas 3. Evite aserrar clavos, tornillos, etc. No trabaje con la sierra sujetándola por encima de la cabeza. La hoja de sierra y la cuña separadora no deben atascarse al aserrar. El triscado del dentado debe ser más ancho, y el disco base de la hoja de sierra más delgado que el grosor de la cuña separadora.
- Proteger las hojas de sierra contra choques y golpes.
No ladear la hoja de sierra. Si la hoja de sierra se bloquea, deben desconectarse inmediatamente el aparato. ■ No frene las hojas de sierra en marcha por inercia presionándolas lateralmente. Siempre desconectar y esperar a que se detenga el aparato, antes de depositarlo. - Emplear únicamente hojas de sierra con buen filo y en perfecto estado. Sustituir inmediatamente las hojas de sierra fisuradas, dobladas o melladas. No deben utilizarse hojas de sierra de acero de corte rápido altamente aleado (acero HSS). - Jamás permita que los niños usen el aparato. - Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos.
Antes de la puesta en funcionamiento
- Antes de cualquier manipulación en el aparato, extraer el enchufe de la red.

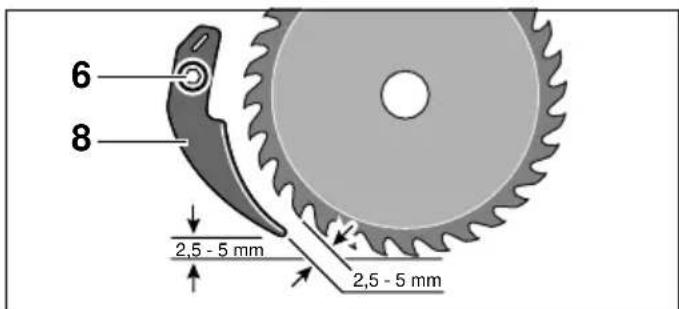

Control del ajuste de la cuña separadora
Por motivos de seguridad, es imprescindible emplear siempre la cuña separadora 8. Esta evita que la hoja de sierra se atasque al aserrar.
El ajuste se realiza a la profundidad de corte máxima.
Aflojar el tornillo 6, ajustar la cuña separadora 8 y apretar el tornillo.
Ajuste de la profundidad de corte (ver figura C)
- Antes de cualquier manipulación en el aparato, extraer el enchufe de la red.
Para obtener un corte óptimo, la hoja de sierra debe sobresalir del material 3 mm como máximo.
Para ajustar la profundidad de corte, aflojar el tornillo de mariposa/palanca de fijación (PKS 46) 18 y subir o bajar la sierra respecto a la placa base 7:
Separación → menor profundidad de corte
Aproximación → mayor profundidad de corte
Ajustar la medida deseada en la escala de profundidad de corte 17.
Apretar el tornillo de mariposa/palanca de fijación 18.
Palanca de fijación (PKS 46)
La fuerza de apriete de la palanca de fijación 18 puede reajustarse.
Para ello, desenroscar la palanca de fijación y montarla nuevamente girándola como mínimo 30° en sentido contrario a las agujas del reloj.
Ajuste del ángulo de corte
- Antes de cualquier manipulación en el aparato, extraer el enchufe de la red.
Aflojar el (los) tornillo(s) de mariposa 5.
Abatir el aparato lateralmente hasta obtener el ángulo de corte deseado en la escala 13.
Apretar el (los) tornillos de mariposa 5.
Observación: Al realizar cortes a inglete se obtiene una profundidad de corte inferior al valor mostrado en la escala 17.

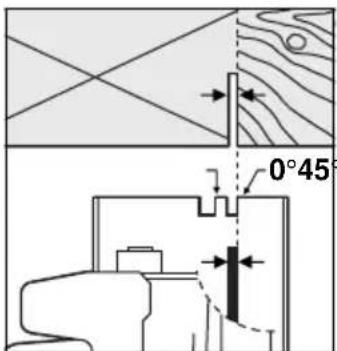

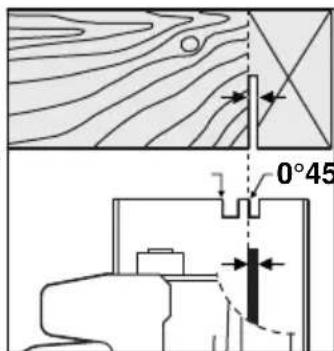

Marcas de posición
La marca de posición 0° (16) muestra la posición de la hoja de sierra al efectuar cortes perpendiculares.
La marca de posición 45° (15) muestra la posición de la hoja de sierra en cortes a 45°.
Para aserrar a una medida exacta, efectuar el corte según se muestra en las figuras.
Observación: Se recomienda efectuar un corte de prueba.
Puesta en servicio
Cerciorarse de que la tensión de la red sea correcta: La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230V pueden funcionar también a 220V.
Conexión y desconexión
Para la puesta en marcha del aparato debe apretarse primero el bloqueador de conexión 1 y a continuación el interruptor de conexión/desconexión 2 que debe mantenerse apretado durante el tiempo de funcionamiento.
Para desconectar el aparato soltar el interruptor de conexión/desconexión 2.
Por motivos de seguridad no es posible enclavar el interruptor de conexión/desconexión del aparato, debiendo por ello mantenerse pulsado durante el funcionamiento del aparato.
Cambio de útil (ver figura A)
- Antes de cualquier manipulación en el aparato extraer el enchufe de la red. Llevar guantes de protección. Las hojas de sierra utilizadas deben corresponder con los datos característicos mencionados en estas instrucciones de manejo.
- Emplear solamente hojas de sierra cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato.
Para apretar y aflojar el tornillo de sujeción 19 sujetar la brida de apriete 20 con una llave fija o dejar que la hoja de sierra descanse sobre una base de madera.
Desmontaje (ver figura A)
Abatir hacia atrás, y mantener en esta posición, la caperuza protectora pendular 9.
Desenroscar el tornillo de sujeción 19 con la llave macho hexagonal 12.
Retirar la brida de apriete 20.
Desmontar la hoja de sierra.
Montaje (ver figura A)
Limpiar la hoja de sierra y todas las piezas de sujeción.
Abatir hacia atrás, y mantener en esta posición, la caperuza protectora pendular 9.
Insertar la hoja de sierra en la brida de apoyo 21.
Montar el tornillo de sujeción 19 junto con la arandela y la brida de apriete 20.
Apretar el tornillo de sujeción 19 con la llave macho hexagonal 12. El par de apriete de 6 a 9 Nm corresponde aprox. al apriete normal a mano con la llave más un 1/4 de vuelta.
Prestar atención a que la posición de montaje de las bridas de apoyo 21 y de apriete 20 sean correctas.
Prestar atención en el montaje: el sentido de corte de los dientes (dirección de la flecha en la hoja de sierra) debe coincidir con la flecha marcada en la caperuza protectora.
Aspiración de polvo y virutas (ver figura)
El polvo producido al trabajar puede ser nocivo para la salud, combustible o explosivo. Ello requiere adoptar medidas de protección adecuadas.
Por ejemplo: ciertos tipos de polvo son cancerígenos. Emplear un equipo de aspiración para polvo y virutas adecuado, y colocarse una mascarilla antipolvo.
Aspiración externa
El aparato puede conectarse directamente a la toma de corriente de un aspirador universal Bosch con conexión automática a distancia. Este se pone en marcha automáticamente al conectar el aparato.
El aspirador debe ser el adecuado al material a trabajar.
En caso de extraer polvo seco nocivo para la salud o incluso cancerígeno, deben emplearse un aspirador especial.
Para aspirar el polvo producido con un aspirador, puede que sea necesario tener que utilizar un adaptador para aspiración de polvo (ver accesorios especiales). Insertar firmemente el adaptador para aspiración de polvo, o bien, el racor de la manguera de aspiración.
Aspiración propia
Al realizar trabajos con producción de virutas, puede utilizar el saco colector de polvo (accesorio especial). Inserte el racor del saco colector de polvo en el expulsor de virutas 3. Vacíe con suficiente antelación el saco colector de polvo, para que la aspiración de polvo sea óptima.
Instrucciones de trabajo
Un avance excesivo reduce considerablemente las prestaciones del aparato y la vida útil de la hoja de sierra.
El rendimiento al aserrar y la limpieza del corte dependen fuertemente del estado y de la forma del diente de la hoja de sierra. Por lo tanto, utilice solamente hojas de sierra con buen filo y adecuadas al tipo de material a trabajar.
Madera
La hoja de sierra correcta debe seleccionarse en base a la clase de madera, su calidad y si el corte a efectuar es longitudinal o transversal.
Al efectuar cortes longitudinales en abeto se producen virutas largas en forma de espiral.
El polvo de haya, roble y encina es especialmente nocivo para la salud, debiendo trabajar por lo tanto solamente con un equipo para aspiración de polvo.
Consejos prácticos
Tope paralelo (ver figura E)
El tope paralelo 10 permite realizar cortes exactos respecto al borde de la pieza o cortar tiras de igual anchura.
Aserrado con tope auxiliar (ver figura)
Para aserrar piezas de trabajo grandes o para aserrar cantos rectos:
Sujete con prensas de tornillo de apriete una tabla o listón a la pieza de trabajo para utilizar como tope auxiliar. Guíe la placa base a lo largo de este tope.
Carril guía (accesorio especial) (ver figura B)
El carril guía 25 permite realizar cortes muy exactos perpendiculares y a inglete de hasta 45°.
El revestimiento antideslizante evita que el carril guía resbale y protege además la superficie de la pieza de trabajo. La capa anodizada de alta dureza del carril guía facilita el deslizamiento de la sierra circular.
El labio obturador del carril guía permite obtener un corte limpio, ya que evita que al aserrar madera se astille su superficie. Es requisito para ello que los dientes de la hoja de sierra asienten directamente contra el labio obturador.
Para trabajar con el carril guía 25 es imprescindible utilizar el adaptador-guía 24 (accesorio especial).

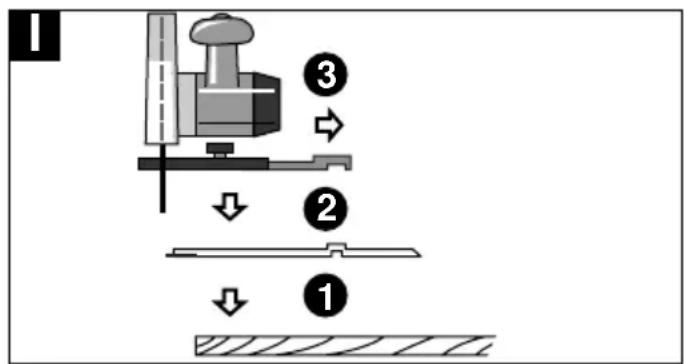

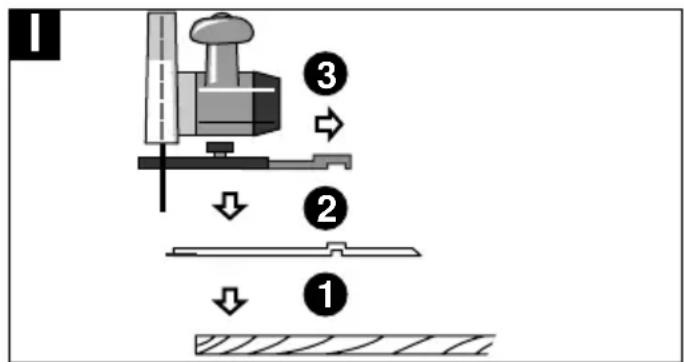

Para efectuar cortes exactos con el carril guía 25 deben realizarse nuevamente los siguientes pasos:
- Colocar el carril guía de manera que llegue a sobresalir del borde de la pieza de trabajo. Prestar atención a que el lado con el labio obturador quede orientado hacia la hoja de sierra (ver figura I).
- Colocar la sierra circular con el adaptador-guía 24 montado sobre el carril guía 25 y ajustar el ángulo y la profundidad de corte.
- Alinear la sierra circular con la ayuda del adaptador-guía 24 de manera que los dientes de la hoja de sierra asienten contra el labio obturador.

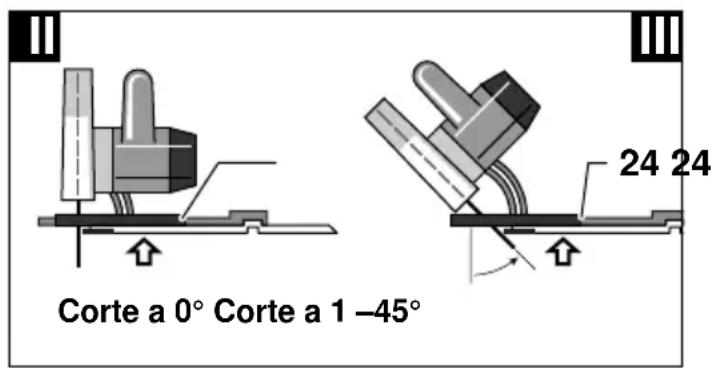

- Prestar atención a no aserrar el carril guía (ver figuras II y III).
- Apretar el tornillo de mariposa del tope para el 14 para garantizar una unión firme entre el adaptador-guía 24 y la sierra circular.
- Retirar la sierra circular del carril guía 25.
- Alinear el carril guía respecto a la pieza de trabajo de manera que el labio obturador coincida exactamente con el trazado, y fijarlo con prensas de tornillo de apriete 23.
El carril guía 25 no debe sobresalir en el lado en que se va a aserrar.
- Colocar la sierra circular cuidando que el adaptador-guía 24 asiente de forma segura.
- Aserrar el material guiando la sierra con un avance moderado y uniforme.
Observación: La pieza de empalme 26 (accesorio especial) permite unir longitudinalmente dos carriles guía. La sujeción se efectúa mediante los tornillos que integra la pieza de empalme.
Mantenimiento y limpieza
Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad.
La caperuza protectora pendular debe poder moverse libremente y cerrarse siempre por sí sola. Mantener siempre limpia el área de la caperuza protectora pendular. Limpiar el polvo y las virutas con un pincel o soplando aire comprimido.
Las hojas de sierra sin revestir pueden protegerse contra la corrosión aplicando una capa ligera de aceite neutro. Eliminar la capa de aceite antes de utilizar la hoja de sierra, para no manchar la pieza.
Los restos de resina y de cola en la hoja de sierra merman la calidad del corte. Por ello se recomienda limpiar la hoja de sierra nada más usarla.
Si a pesar de los esmerados procesos de fabricación y control, el aparato llegara a averiarse, la reparación debe encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 dígitos que figura en la placa de características del aparato.
Protección del medio ambiente
Recuperación de materias primas en lugar de producir desperdicios
El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente.
Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro.
Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.
Accesorios especiales
23 Pareja de prensas tornillo de apriete 1607960008 24 Adaptador-guía 2607 001 375 25 Carril guía (longitud 1,4 m) 2602 317 031 Carril guía (longitud 0,7 m) 2602 317 030 26 Pieza de empalme 1 602 319 003 27 Saco colector de polvo con adaptador 1605 411 029 28 Aspirador universal
Si desea información sobre accesorios adicionales, diríjase a cualquier comercio especializado Bosch.
Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE.
Reservado el derecho de modificaciones
Datos técnicos del aparato
Sierra circular manual PKS 40 PKS 46
N° de pedido 0 603 328 0.. 0 603 329 0..
Palanca de apriete (PKS 46)
El aspirador de polvo debe ser apropiado para el tipo de material a trabajar.
Para aspirar polvos extremadamente nocivos para la salud, cancerígenos, polvos secos, deberá utilizar un aspirador especial.
Para cortes exactos con el carril de guía 25 deberá ejecutar nuevamente los siguientes pasos de trabajo:
- Colocar el carril de guía con una holgura lateral sobre la pieza a trabajar. Observe que el lado con el resalto de goma se encuentre apuntando en el sentido de la hoja de sierra (figura I).
