BEDIENUNGSANLEITUNG PKS 46 BOSCH
Nennaufnahme [W] 600 750
Abgabeleistung [W] 350 410
Leerlaufdrehzahl [min-1] 4 200 4 600
Lastrehzahl, max. [min-1] 2450 3200
Spaltkeildicke, max. [mm] 1,5 1,5
max. Schnitttiefe bei 90° [mm] 40 46
max. Schnitttiefe bei 45° [mm] 26 30
Grundplatte [mm] 120 x 260 145 x 275
Gewicht (ohne Zubehör), ca. [kg] 2,4 3,0
Schutzklasse /II /II
Sägeblatt-Ø (max) [mm] 130 150
Sägeblatt-Ø (min) [mm] 122 135
Zahndicke/Zahnschränkung, max. [mm] 2,7 2,8
Zahndicke/Zahnschränkung, min. [mm] 1,7 1,7
Aufnahmebohrung [mm] 16 16
Bitte beachten Sie die Bestellnummer Ihrer Maschine. Die Handelsbezeichnungen einzelner Maschinen können variieren.
Geräteelemente
1 Einschaltsperre 2 Ein-/Ausschalter 3 Spanauswurf 4 Schutzhaube 5 Flügelschraube für Schnittwinkelvorwahl 6 Spaltkeilbefestigung 7 Grundplatte 8 Spaltkeil 9 Pendelschutzhaube 10 Parallelanschlag 11 Zusatzgriff 12 Innensechskantschlüssel 13 Schnittwinkelskala 14 Flügelschraube für Parallelanschlag 15 Schnittmarkierung 45° 16 Schnittmarkierung 0° 17 Schnitttiefenskala 18 Flügelschraube/Spannhebel für Schnitttiefen-Vorwahl 19 Spannschraube mit Scheibe 20 Spannflansch 21 Aufnahmeflansch 22 Motorspindel
23 Schraubzwingenpaar 24 Führungs-Adapter 25 Führungsschiene 26 Verbindungsstück 27 Staubsack 28 Allzwecksauger
- Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.
Messwerte ermittelt entsprechend EN 50 144.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 97 dB (A); Schalleistungspegel 110 dB (A).
Gehörschutz tragen!
Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5m / s2
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt, bei fester Auflage Längs- und Querschnitte mit geradem Schnittverlauf und Gehrungswinkel bis 45° in Holz auszuführen.
Zu Ihrer Sicherheit
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.
Schutzbrille und Gehörschutz tragen. ■ Bei langen Haaren Haarschutz tragen. Nur mit eng anliegender Kleidung arbeiten. ■ Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich.
Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub-/Späneabsaugung verwenden und Staubschutzmaske tragen.
■ Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern dazu den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen. - Beim Arbeiten das Gerät immer fest mit beiden Händen halten und für einen sicheren Stand sorgen. ■ Kabel immer nach hinten vom Gerät wegführen. Geräte, die im Freien verwendet werden, über einen Fehlerstrom-Schutzschalter (FI-) mit maximal 30 mA Auslösestrom anschließen. Nur ein für den Außenbereich zugelassenes Verlängerungskabel verwenden. Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.
Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Das Gerät darf nur mit den zugehörigen Schutzvorrichtungen betrieben werden.
Die Pendelschutzhaube 9 muss sich frei bewegen und selbstständig schließen können; sie darf im geöffneten Zustand nicht festgeklemmt werden. Spaltkeil 8 immer verwenden. ■ Bei stationärem Einsatz darf das Gerät nur an einem Sägetisch mit Wiederanlaufschutz betrieben werden. Das Gerät nur eingeschaltet gegen das Werkstück führen. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Das Gerät beim Arbeiten immer vom Körper wegführen. ■ Asbesthaltiges Material darf nicht bearbeitet werden. Die Schnittbahn muss oben und unten frei von Hindernissen sein. Das Sägeblatt darf nicht mehr als 3 mm aus dem Werkstück herausragen. Hände weg vom rotierenden Sägeblatt. Nicht in Berührung kommen mit dem an der Unterseite des Werkstücks rotierenden Sägeblatt. - Nicht mit den Fingern in den Spanauswurf 3 greifen. Nicht in Nägel, Schrauben etc. sägen. Mit dem Gerät nicht über Kopf arbeiten. Sägeblatt und Spaltkeil dürfen im Schnitt nicht klemmen. Die Sägezahnschränkung muss breiter und der Grundkörper des Sägeblattes dünner sein als die Stärke des Spaltkeiles. Sägeblätter vor Stoß und Schlag schützen. Sägeblatt nicht verkanten. ■ Wenn das Sägeblatt blockiert, Gerät sofort ausschalten. Sägeblätter nach dem Ausschalten nicht durch seitliches Gegendrücken abbremsen. Das Gerät vor dem Ablegen immer ausschalten und warten bis das Gerät zum Stillstand gekommen ist. Nur scharfe, einwandfreie Sägeblätter verwenden. Rissige, verbogene oder unscharfe Sägeblätter sofort auswechseln. Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl) dürfen nicht verwendet werden. ■ Niemals Kindern die Benutzung des Gerätes gestatten. Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.
Vor der Inbetriebnahme
Vor allen Arbeiten am Gerät Netzstecker ziehen.

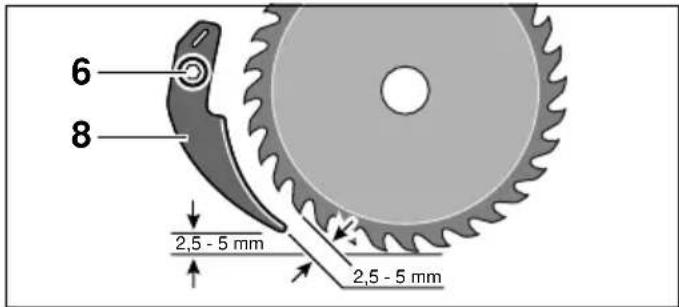

Einstellung des Spaltkeils überprüfen
Der Spaltkeil 8 muss aus Sicherheitsgründen immer verwendet werden. Der Spaltkeil verhindert das Klemmen des Sägeblattes beim Sägen.
Die Einstellung erfolgt bei maximaler Schnitttiefe. Die Schraube 6 lösen, den Spaltkeil 8 einstellen und die Schraube wieder festziehen.
Schnitttiefe einstellen (siehe Bild C)
Vor allen Arbeiten am Gerät Netzstecker ziehen.
Um einen optimalen Schnitt zu erzielen, darf das Sägeblatt höchstens 3 mm aus dem Material herausragen.
Zum Verstellen der Schnitttiefe die Flügelschraube/den Spannhebel (PKS 46) 18 lösen und die Säge von der Grundplatte 7 heben bzw. zur Grundplatte absenken:
Anheben → Kleinere Schnitttiefe
Absenken → größere Schnitttiefe
Das gewünschte Maß an der Schnitttiefenskala 17 einstellen.
Die Flügelschraube/den Spannhebel 18 wieder festziehen.
Spannhebel (PKS 46)
Die Spannkraft des Spannhebels 18 lässt sich nachstellen.
Dazu Spannhebel abschrauben und, mindestens 30° gegen den Uhrzeigersinn versetzt, wieder anschrauben.
Schnittwinkel einstellen
Vor allen Arbeiten am Gerät Netzstecker ziehen.
Die Flügelschraube(n) 5 lösen.
Das Gerät seitlich schwenken, bis der gewünschte Schnittwinkel an der Skala 13 eingestellt ist.
Die Flügelschraube(n) 5 wieder festziehen.
Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner als der angezeigte Wert auf der Schnitttiefenskala 17.

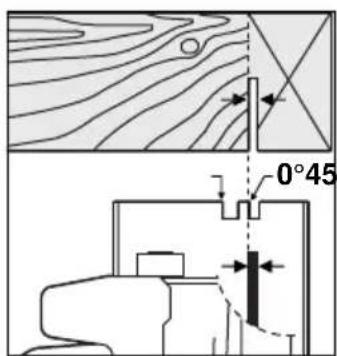

Schnittmarkierungen
Die Schnittmarkierung 0° (16) zeigt die Position des Sägeblattes bei rechtwinkligem Schnitt.
Die Schnittmarkierung 45° (15) zeigt die Position des Sägeblattes bei 45°-Schnitt.
Für maßgenauen Schnitt die Säge so ansetzen, wie in Abbildungen gezeigt.
Hinweis: Am besten Probeschnitt durchführen.
Inbetriebnahme
Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.
Ein-/Ausschalten
Zur Inbetriebnahme des Gerätes zuerst die Einschaltsperre 1 betätigen und anschließend den Ein-/Ausschalter 2 drücken und gedrückt halten.
Zum Ausschalten des Gerätes den Ein-/Ausschalter 2 loslassen.
Aus Sicherheitsgründen kann der Ein-/Ausschalter des Gerätes nicht arretiert werden, sondern muss während des Betriebs ständig gedrückt bleiben.
Werkzeugwechsel (siehe Bild A)
Vor allen Arbeiten am Gerät Netzstecker ziehen. Schutzhandschuhe tragen. Die verwendeten Sägeblätter müssen den in dieser Bedienungsanleitung angegebenen Kenndaten entsprechen. Nur Sägeblätter verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.
Zum Anziehen und Lösen der Spannschraube 19 den Spannflansch 20 mit einem Gabelschlüssel festhalten oder das Sägeblatt auf ein Holz aufsetzen.
Ausbauen (siehe Bild A)
Die Pendelschutzhaube 9 zurückschwenken und festhalten.
Mit dem Innensechskantschlüssel 12 die Spannschraube 19 herausdrehen.
Den Spannflansch 20 abnehmen.
Das Sägeblatt abnehmen.
Einbauen (siehe Bild A)
Das Sägeblatt und alle zu montierenden Spannteile reinigen.
Die Pendelschutzhaube 9 zurückschwenken und festhalten.
Das Sägeblatt auf den Aufnahmeflansch 21 aufsetzen.
Die Spannschraube 19 mit Unterlegscheibe und dem Spannflansch 20 montieren.
Die Spannschraube 19 mit dem Innensechskantschlüssel 12 festziehen. Anzugsmoment 6-9 Nm, entspricht handfest zzgl. 1/4 Umdrehung.
Auf richtige Einbaulage von Aufnahmeflansch 21 und Spannflansch 20 achten.
Beim Einbau beachten: Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) und Drehrichtungspfeil auf der Schutzhaube müssen übereinstimmen.
Staub-/Späneabsaugung (siehe Bild D)
Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich.
Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub-/Späneabsaugung verwenden und Staubschutzmaske tragen.
Fremdabsaugung
Das Gerät kann direkt an die Steckdose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlossen werden. Diese wird beim Einschalten des Gerätes automatisch gestartet.
Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.
Beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden, trockenen Stäuben ist ein Spezialsauger zu verwenden.
Zur Fremdabsaugung mittels Staubsauger muss ggf. ein Absaugadapter verwendet werden (siehe Zubehör). Absaugadapter bzw. Saugschlauchstutzen fest aufstecken.
In Deutschland werden für Holzstaube auf Grund TRGS 553 für gewerbliche Anwendungen geprüfte Absaugeinrichtungen gefordert, die die Einhaltung der Grenzwerte für die Staubemission gewährleisten. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.
Eigenabsaugung
Bei kleineren Arbeiten mit Staubsack (Zubehör) arbeiten. Staubsackstutzen in Spanauswurf 3 stecken. Staubsack rechtzeitig leeren, damit die Staubaufnahme optimal erhalten bleibt.
Arbeitshinweise
Zu starker Vorschub senkt erheblich das Leistungsvermögen des Gerätes und verringert die Lebensdauer des Sägeblattes.
Die Sägeleistung und die Schnittqualität hängen wesentlich vom Zustand und der Zahnform des Sägeblattes ab. Deshalb nur scharfe und für den zu bearbeitenden Werkstoff geeignete Sägeblätter verwenden.
Holz
Die richtige Wahl des Sägeblattes richtet sich nach Holzart, Holzqualität und ob Längs- oder Querschnitte gefordert sind.
Bei Längsschnitten von Fichte entstehen lange, spiralförmige Späne.
Buchen- und Eichenstäube sind besonders gesundheitsgefährdend, deshalb nur mit Staubabsaugung arbeiten.
Tipps
Parallelanschlag (siehe Bild E)
Der Parallelanschlag 10 ermöglicht exakte Schnitte entlang einer Werkstückkante, beziehungsweise Schneiden maßgleicher Streifen.
Sägen mit Hilfsanschlag (siehe Bild F)
Zum Trennen großer Werkstücke oder Schneiden gerader Kanten:
Brett oder Leiste als Hilfsanschlag auf dem Werkstück mit Schraubzwingen festspannen. Grundplatte entlang dem Hilfsanschlag führen.

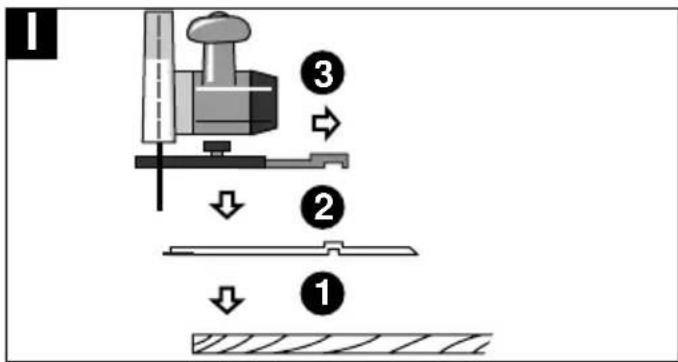

Führungsschiene (Zubehör) (siehe Bild B)
Die Führungsschiene 25 ermöglicht besonders exakte Schnitte, sowohl senkrecht als auch in Gehrung bis 45°.
Der Haftbelag verhindert das Verrutschen der Führungsschiene und schont die Werkstückoberfläche. Die Harteloxalschicht auf der Führungsschiene bewirkt ein leichtes Gleiten der Kreissäge.
Die Gummilippe an der Führungsschiene bietet einen Spanreißschutz, der beim Sägen von Holzwerkstoffen ein Ausreißen der Oberfläche verhindert. Das Sägeblatt muss dazu mit den Zähnen direkt an der Gummilippe anliegen.

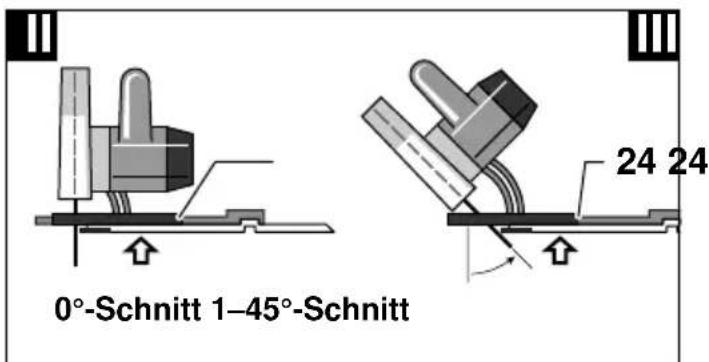

Für das Arbeiten mit der Führungsschiene 25 ist grundsätzlich der Führungs-Adapter 24 (Zubehör) erforderlich.
Für exakte Schnitte mit der Führungsschiene 25 sind die folgenden Arbeitsschritte erneut durchzuführen:
Die Führungsschiene mit seitlichem Überstand auf das Werkstück legen. Darauf achten, dass die Seite mit der Gummilippe zum Sägeblatt gerichtet ist (Bild I).
Die Kreissäge mit vormontiertem Führungs-Adapter 24 auf die Führungsschiene 25 setzen, Schnittwinkel und Schnitttiefe einstellen. Die Kreissäge mit Hilfe des Führungs-Adapters 24 so ausrichten, dass das Sägeblatt mit den Zähnen an der Gummilippe anliegt. - Darauf achten, dass nicht in die Führungsschiene gesägt wird (Bild II und III).
Die Flügelschraube für Parallelanschlag 14 anziehen, um eine feste Verbindung zwischen Führungs-Adapter 24 und der Kreissäge zu gewährleisten. Die Kreissäge von der Führungsschiene 25 entfernen. Die Führungsschiene am Werkstück so ausrichten, dass die Gummilippe genau an der Schnittkante (Anrisslinie) anliegt und mit Schraubzwingen 23 befestigen.
Die Führungsschiene 25 darf auf der anzusägenden Werkstückseite nicht überstehen.
Die Kreissäge aufsetzen, auf sicheren Sitz des Führungs-Adapters 24 achten. Die Säge mit leichtem konstantem Vorschub durch das Material bewegen.
Hinweis: Mit dem Verbindungsstück 26 (Zubehör) können zwei Führungsschienen zusammengesetzt werden. Das Spannen erfolgt mittels der vier im Verbindungsstück befindlichen Schrauben.
Wartung und Reinigung
Vor allen Arbeiten am Gerät Netzstecker ziehen.
Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.
Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Deshalb den Bereich um die Pendelschutzhaube stets sauber halten. Staub und Späne durch Ausblasen mit Druckluft oder mit Pinsel entfernen.
Nicht beschichtete Sägeblätter können durch eine dünne Schicht säurefreies Öl vor Korrosion geschützt werden. Vor dem Einsatz das Öl wieder entfernen, weil Holz sonst fleckig wird.
Harz- und Leimreste auf dem Sägeblatt führen zu schlechten Schnitten. Deshalb Sägeblatt gleich nach dem Gebrauch reinigen.
Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.
Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Zubehör
23 Schraubzwingenpaar 1607960008 24 Führungs-Adapter 2607 001 375 25 Führungsschiene (1,4 m lang)... 2 602 317 031 Führungsschiene (0,7 m lang)... 2602 317 030 26 Verbindungsstück 1602319003 27 Staubsack mit Adapter 1605411029 28 Allzwecksauger
Weitere Zubehör-Informationen erhalten Sie bei Ihrem Bosch-Fachhändler.
Wir erklären in alleiniger Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmen: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge
Änderungen vorbehalten
