Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	SIBIR
Μοντέλο	DU 6111 E
Πλάτος	60 cm
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Ισχύς αναρρόφησης	3 ταχύτητες
Φωτισμός	2 λαμπτήρες αλογόνου 20 W (G4)
Τύπος εγκατάστασης	Επιτοίχια ή κάτω από ντουλάπι
Τρόπος απαγωγής	Αναρρόφηση (εξωτερικού) ή ανακύκλωση (φίλτρο άνθρακα)
Φίλτρο λίπους	Μεταλλικό, πλενόμενο (δυνατότητα πλύσης σε πλυντήριο πιάτων)
Φίλτρο άνθρακα	Αντικατάσταση κάθε 4 μήνες
Ελάχιστη απόσταση εγκατάστασης	60 cm (ηλεκτρική κουζίνα), 75 cm (αερίου ή μικτή)
Χειριστήρια	Πίνακας ελέγχου με επιλογέα ταχύτητας
Καθαρισμός	Υγρό πανί με ουδέτερο απορρυπαντικό (όχι αλκοόλ)
Αντικατάσταση λαμπτήρων	Προσβάσιμο μετά την αφαίρεση της σχάρας
Ασφάλεια	Αποσυνδέστε πριν από τη συντήρηση· μη χρησιμοποιείτε χωρίς σχάρα
Πιστοποιήσεις	Σήμανση CE, ανακύκλωση ΑΗΗΕ
Βάρος	Δεν προσδιορίζεται

Συχνές ερωτήσεις - DU 6111 E SIBIR

Πώς να εγκαταστήσετε τον απορροφητήρα σε λειτουργία αναρρόφησης;

Χρησιμοποιήστε την άνω έξοδο αέρα B1 ή την πίσω B2 (προαιρετικά) για να απαγάγετε τους καπνούς προς τα έξω. Εφαρμόστε τον σύνδεσμο C που παρέχεται και φράξτε την αχρησιμοποίητη οπή με το καπάκι D. Βεβαιωθείτε ότι ο επιλογέας G βρίσκεται στη θέση A (αναρρόφησης).

Πώς να μεταβείτε σε λειτουργία ανακύκλωσης;

Τοποθετήστε το φίλτρο ενεργού άνθρακα. Γυρίστε τον εσωτερικό επιλογέα G στη θέση F (φιλτραρίσματος). Οι καπνοί θα ανακυκλωθούν μέσω της μπροστινής σχάρας που βρίσκεται πάνω από τον πίνακα ελέγχου.

Πόσο συχνά να καθαρίζετε τα φίλτρα;

Το μεταλλικό φίλτρο λίπους πρέπει να καθαρίζεται μία φορά το μήνα, είτε στο χέρι είτε στο πλυντήριο πιάτων (σύντομος κύκλος, χαμηλή θερμοκρασία). Το φίλτρο άνθρακα πρέπει να αντικαθίσταται το πολύ κάθε 4 μήνες.

Πώς να αντικαταστήσετε το φίλτρο άνθρακα;

Για τα ορθογώνια μοντέλα S1/S2, εισαγάγετε την ακμή T και κρεμάστε τις βάσεις U. Για το μοντέλο S3, γυρίστε τα κουμπιά O κατά 90°, τοποθετήστε το υπόστρωμα άνθρακα και στη συνέχεια κλείστε. Για το μοντέλο με μπαγιονέτ, τοποθετήστε το στο κέντρο, γυρίστε δεξιόστροφα για να κλειδώσει.

Τι να κάνω αν ο φωτισμός δεν λειτουργεί;

Αποσυνδέστε τη συσκευή. Ελέγξτε πρώτα εάν οι λάμπες είναι σωστά τοποθετημένες. Εάν χρειαστεί, αντικαταστήστε τους λαμπτήρες αλογόνου (μέγ. 20W, G4) χρησιμοποιώντας ένα μικρό κατσαβίδι για να ξεκλειδώσετε το φωτιστικό οροφής. Μην αγγίζετε τη λάμπα με τα χέρια.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της κουζίνας;

Η ελάχιστη απόσταση είναι 60 cm για ηλεκτρικές κουζίνες και 75 cm για κουζίνες αερίου ή μικτές. Ακολουθήστε τις συγκεκριμένες οδηγίες της συσκευής μαγειρέματος σας.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρο;

Όχι, μην χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς να έχει τοποθετηθεί σωστά η σχάρα. Η απουσία φίλτρου αυξάνει τον κίνδυνο πυρκαγιάς και βλάπτει τον κινητήρα. Τα φίλτρα πρέπει να είναι στη θέση τους ανά πάσα στιγμή.

Πώς να καθαρίσετε τον απορροφητήρα;

Αποσυνδέστε τη συσκευή. Χρησιμοποιήστε ένα υγρό πανί με ουδέτερο υγρό απορρυπαντικό. Μη χρησιμοποιείτε αλκοόλ ούτε λειαντικά προϊόντα. Καθαρίζετε τουλάχιστον μία φορά το μήνα, τόσο εσωτερικά όσο και εξωτερικά.

Τι να κάνω σε περίπτωση επίμονης οσμής;

Ελέγξτε την κατάσταση του φίλτρου άνθρακα: εάν είναι κορεσμένο (συνήθως μετά από 4 μήνες), αντικαταστήστε το. Βεβαιωθείτε επίσης ότι το φίλτρο λίπους είναι καθαρό. Εάν το πρόβλημα παραμένει, ελέγξτε εάν υπάρχει απόφραξη στον αγωγό απαγωγής.

Πώς να αντικαταστήσετε τους λαμπτήρες αλογόνου;

Αποσυνδέστε τον απορροφητήρα. Περιμένετε να κρυώσουν οι λάμπες. Αφαιρέστε τη σχάρα για να αποκτήσετε πρόσβαση στο διαμέρισμα. Χρησιμοποιήστε ένα μικρό επίπεδο κατσαβίδι για να ξεκλειδώσετε το προστατευτικό. Αντικαταστήστε με έναν λαμπτήρα αλογόνου 20W max (G4) χωρίς να αγγίξετε το γυάλινο μέρος. Κλείστε ξανά το προστατευτικό.

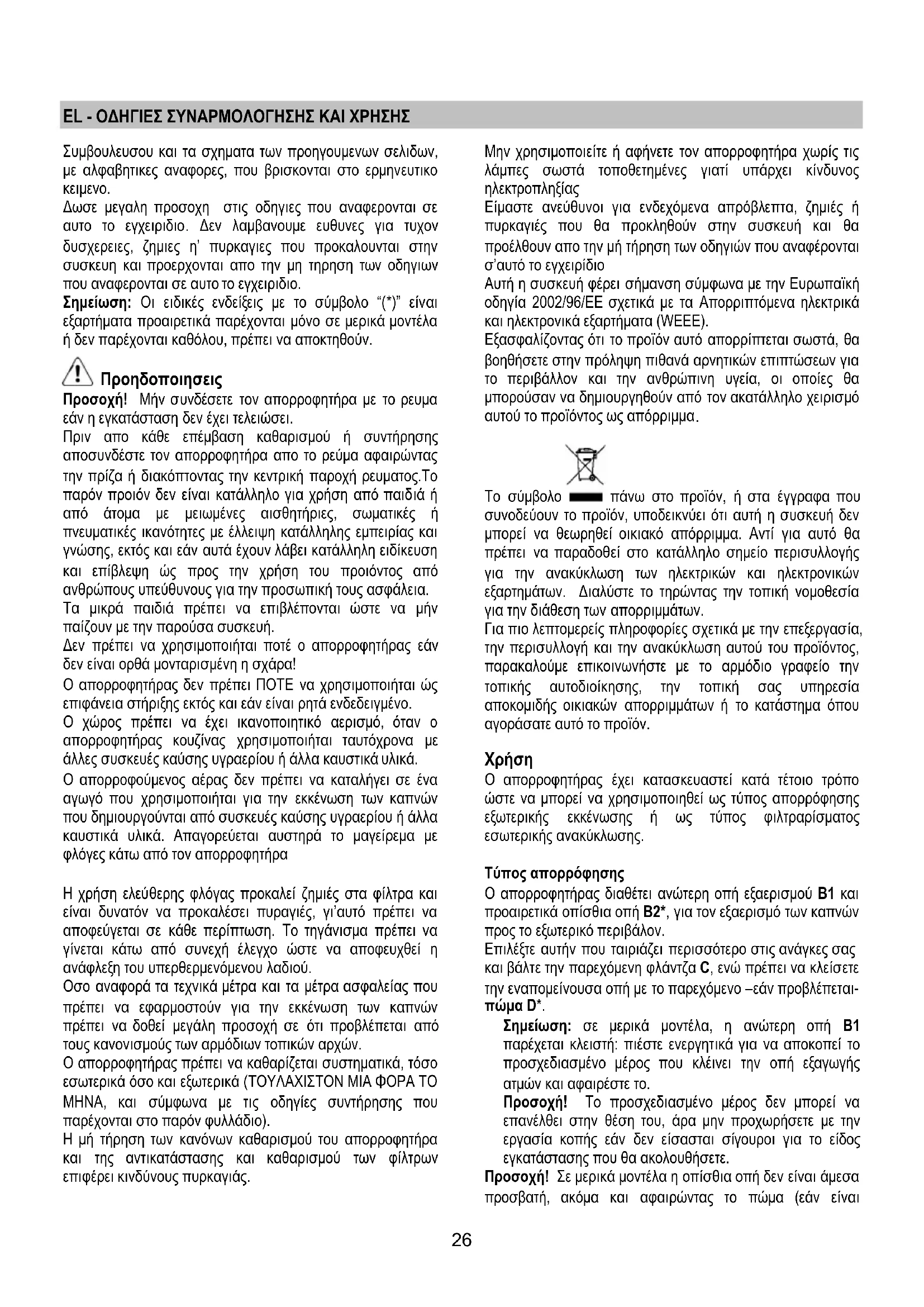

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DU 6111 E SIBIR

ΕΛ - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ζητούμε να τηρούνται τα οχήματα των προηγούμενων εαυτών, με απαραίτητες αναφορές, που βρίσκονται στο ενημερωτικό κείμενο.

Δώστε μεγάλη προσοχή στις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν λαμβάνουμε ευθύνες για τυχόν δυσχέρειες ή βλάβες που προκαλούνται στην οικεία και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο.

Σημείωση: Οι εικόνες που απεικονίζονται με το σύμβολο (★) είναι εξαρτήματα προαιρετικά, παρέχονται μόνο σε ορισμένα μοντέλα ή δεν παρέχονται καθόλου, πρέπει να αποκτηθούν.

Προσοχή!

Προσοχή! Μην συνδέετε τον απορροφητήρα στο ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν από κάθε εργασία καθαρισμού ή συντήρησης αποσυνδέστε τον απορροφητήρα από το ρεύμα αποσυνδέοντας την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος. Το παρόν προϊόν είναι κατάλληλο για χρήση από το παιδί ή από άτομα με μειωμένες αισθητήριες, σωματικές ή πνευματικές ικανότητες, εκτός και αν αυτά έχουν λάβει κατάλληλη επίβλεψη και εκπαίδευση ως προς τη χρήση του προϊόντος από άτομα υπεύθυνα για την προστασία τους.

Τα μικρά παιδιά πρέπει να επιβλέπονται ώστε να μην παίζουν με τη συσκευή.

Δεν πρέπει να χρησιμοποιηθεί ποτέ ο απορροφητήρας εάν δεν είναι σωστά τοποθετημένος ή χαλαρός!

Ο απορροφητήρας δεν πρέπει ποτέ να χρησιμοποιηθεί ως επιφάνεια στήριξης εκτός και αν είναι ρητά ενδεδειγμένο.

Ο χώρος πρέπει να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας κουζίνας χρησιμοποιείται ταυτόχρονα με άλλες συσκευές καύσης υγραερίου ή άλλα καύσιμα υλικά.

Ο απορροφητήρας δεν πρέπει να καταλήγει σε ενεργό χώρο όταν χρησιμοποιείται για την εκκένωση των καπνών που δημιουργούνται από συσκευές καύσης υγραερίου ή άλλα καύσιμα υλικά. Απαγορεύεται αυστηρά το μαγείρεμα με φλόγα κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και είναι δυνατόν να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται κάθε περίπτωση. Το τηγάνισμα πρέπει να γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί ανάφλεξη του υπερβολικού λαδιού.

Όσον αφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που πρέπει να εφαρμοστούν για την εκκένωση των καπνών, πρέπει να δοθεί μεγάλη προσοχή στους κανόνες των αρμόδιων τοπικών αρχών.

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά το μήνα, και σύμφωνα με τις οδηγίες συντήρησης που παρέχονται στο προϊόν).

Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα και της ανυψωτικής διάταξης και καθαρισμού των φίλτρων εγκυμονεί κινδύνους πυρκαγιάς.

Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τα λαμπάκια τοποθετημένα, γιατί υπάρχει κίνδυνος ηλεκτροπληξίας.

Εισάγετε αμέσως για ενδεχόμενη απρόβλεπτη ζημιά, σημειώστε τις πυρκαγιές που θα προκληθούν στην ουσία και θα προέλθουν από τη μη τήρηση των οδηγιών που αναφέρονται σ' αυτό το εγχειρίδιο.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2002/96/ΕΕ σχετικά με τα απόβλητα ηλεκτρικά και ηλεκτρονικά είδη (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα προέκυπταν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απόρριμμα.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί γι' αυτό θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών ειδών. Συμμορφωθείτε με την τοπική νομοθεσία για τη διάθεση απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί ως απορροφητήρας εξωτερικής εκκένωσης ή ως τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Τύπος απορροφητήρα

Ο απορροφητήρας διαθέτει έξοδο στην έξοδο B1 και προαιρετικά στην έξοδο B2*, για τον εξαερισμό του καπνού προς το εσωτερικό περιβάλλον.

Επιλέξτε αυτόν τον τύπο που είναι πιο κατάλληλος στις ανάγκες σας και βάλτε την παρεχόμενη φλάντζα C, ενώ πρέπει να κλείσετε την αντίστοιχη οπή με το παρεχόμενο -από προστατευτικό- κάλυμμα D*.

Σημείωση: Σε μερικά μοντέλα, η ανώτερη οπή B1 παρέχεται κλειστή· πιέστε ελαφρά για να αφαιρέσετε το προστατευτικό μέρος που κλείνει την οπή εξαγωγής ατμών και αφαιρέστε το.

Προσοχή! Το προστατευτικό μέρος δεν μπορεί να επανατοποθετηθεί στη θέση του, αφού προχωρήσετε με την εργασία κοπής, αν δεν είστε σίγουροι για την εγκατάσταση που ακολουθεί.

Προσοχή! Σε περίπτωση που η οπή εξαγωγής δεν είναι προσβάσιμη, ακόμα και αν είναι το ίδιο το σώμα (αν είναι

Εφαρμοσμένο). Σε αυτή την περίπτωση, αφαιρέστε τραβώντας το ελαστικό E1 ή E2 το οποίο εμποδίζει την απή, ενώ αν χρειαστεί χρησιμοποιήστε μια πένσα και έναν κόπτη. Ελέγξτε εάν ο επιλογέας απορρόφησης/φιλτραρίσματος G (στο εσωτερικό του απορροφητήρα) βρίσκεται στη θέση απορρόφησης (A).

Τούτος ο πίνακας

Βεβαιωθείτε ότι ο επιλογέας

απορρόφησης/φιλτραρίσματος βρίσκεται στη θέση φιλτραρίσματος (F).

Τα ποντελία χωρίς κίνηση απορρόφησης λειτουργούν μόνο σε τύπο απορρόφησης και πρέπει να είναι συνδεδεμένα σε μια περιφερειακή μονάδα απορρόφησης (δεν παρέχεται).

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας βάσης των βοχείων στο σύστημα μαγειρέματος και του κάτω μέρους προς τον αεραγωγό καμινάδας δεν πρέπει να είναι μικρότερη από 60 cm στην περίπτωση ηλεκτρικών κουζινών και από 75 cm στην περίπτωση κουζινών υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης του συστήματος προσαγωγής αερίου καθορίζουν μεγαλύτερη απόσταση, πρέπει να την λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν λείπει η γη ή η τάση, συνδέστε τον απορροφητήρα με παροχή ρεύματος, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προστατευτική ζώνη. Εάν λείπει η γη (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η γη δεν είναι σε προστατευτική ζώνη, εφαρμόστε έναν διπολικό διακόπτη ώστε να τηρηθούν οι κανόνες ασφαλείας και απαγκόλλησης του συστήματος σε περίπτωση υπέρτασης ΙΙΙ, σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

ΠΡΟΣΟΧΗ: Πριν να συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, ελέγξτε πάντοτε ότι η σύνδεση είναι σωστά τοποθετημένη.

Εγκατάσταση

Ο απορροφητήρας μπορεί να εγκατασταθεί στον τοίχο ή στο ταβάνι. Εάν πρόκειται, χρησιμοποιήστε την οπή ή για να τρυπήσετε τις σωστές αποστάσεις, αλλιώς ακουμπήστε τον απορροφητήρα στον τοίχο ή στο ταβάνι και σημειώστε με οδηγούς προέκτασης τις οπές.

Εγκατάσταση στο ταβάνι: Αφού έχετε κάνει και 2 βίδες και τις ανώτερες οπές, βγάλτε την ασφάλεια και αγκιστρώστε τον απορροφητήρα στις 2 βίδες και βάλτε από εσωτερικό προς τα έξω τη βίδα L και βιδώστε τις οπές.

Εγκατάσταση σεμιά-Οικιακή 4 βιδών Μ ΑΤΟ Εξωτερικό Το Επίπεδο.

Λειτουργία

Η κατασκευή είναι εφοδιασμένη με πίνακα ελέγχου ρυθμίζει τις ταχύτητες απόρροφησης και το άναμμα των λαμπών για τον φωτισμό της εστίας ψησίματος.

Χρησιμοποιήστε την ελάχιστη ταχύτητα σε περίπτωση ειδικής συγκέντρωσης ατμών μαγειρέματος. Συστήνουμε να ανάψετε την απόρροφηση 5 λεπτά πριν αρχίσετε το μαγείρεμα και να την αφήσετε σε λειτουργία μετά από το τέλος του μαγειρέματος ακόμα για 15 λεπτά περίπου.

Ανοίγετε πάντα τον συλλέκτη σας Ν*

Εάν το προϊόν σας είναι εφοδιασμένο με ηλεκτρική ή μηχανική βαλβίδα, τα διαθέσιμα πλήκτρα και/ή κουμπιά και/ή λαβές χρησιμοποιούνται για τον έλεγχο των φωτισμών και για το άνοιγμα και κλείσιμο της βαλβίδας.

Συντήρηση

Πριν από κάθε εργασία συντήρησης αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.

Καθαρισμός

Ο απορροφητήρας πρέπει να καθαρίζεται συχνά, εξωτερικά και εσωτερικά (τουλάχιστον με την ίδια συχνότητα με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη). Για τον καθαρισμό χρησιμοποιήστε ένα πανί με ουδέτερα υγρά απορρυπαντικά. Αποφύγετε τη χρήση λειαντικών εσώ.

Κλείσιμο με κλιπ βάλτε στην καλυπτόμενη περιοχή σχάρας προστασίας μηχανής προδέχοντας ένταρει το X1 ή X2 ή X3 με αντίστοιχο φίλτρο άνθρακα Y1 ή Y2 στον προσαγώνελ και κατόπιν γύρισε σε ρωλογιακή περιστροφή. Σε περίπτωση ξεβίδωματος κάντε αντιρωλογιακή περιστροφή ενώ εάν δεν υπάρχει η προδέχό Z θυμηθείτε να την σκλώσετε ήλαφρά πριν εντροχρόσετε με την εργασία.

Αντικατάσταση λαμπών

Πριν από κάθε εργασία συντήρησης αποσυνδέστε τον απορροφητήρα από ηλεκτρικό ρεύμα.

Προσοχή! Πριν ακουμπήσετε τις λάμπες βεβαιωθείτε ότι είναι κρύες.

Αντικατάσταση λαμπών 40W - Ε3616ώστε την κλένη λαμπτήρα και αντικαταστήστε την με λαμπτήρα max 40W E14. Αφαιρέστε τη σχάρα για να εργαστείτε στην περιοχή όπου βρίσκονται οι λάμπες.

Αντικατάσταση λαμπών αλογόνου - Εργαστείτε στην περιοχή όπου βρίσκονται οι λαμπτήρες - Βγάλτε την προστασία βοηθούμενοι από ένα μικρό κατσαβίδι ή παρόμοιο εργαλείο. Αντικαταστήστε την καμένη λάμπα.

Χρησιμοποιήστε αποκλειστικά λαμπτήρες αλογόνου 20W max (G4), προσέχοντας να μην τις ακουμπήσετε με τα χέρια. Κλείστε την πλαφονιέρα (κλείσιμο με έλασμα).

Σε περίπτωση που ο φωτισμός δεν θα λειτουργήσει, ελέγξτε τη σωστή τοποθέτηση της λάμπας στη θέση πριν καλέσετε τον τεχνικό βοήθεια.
