DU 6111 E - Köksfläkt SIBIR - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Varumärke	SIBIR
Modell	DU 6111 E
Bredd	60 cm
Elanslutning	220-240 V, 50 Hz
Sugkraft	3 hastigheter
Belysning	2 halogenlampor 20 W (G4)
Installationstyp	Väggmonterad eller under skåp
Avluftningsläge	Utblås (utomhus) eller recirkulation (kolfilter)
Fettfilter	Tvättbart metallfilter (diskmaskin möjlig)
Kolfilter	Byt ut var 4:e månad
Minsta installationsavstånd	60 cm (elspis), 75 cm (gas eller kombi)
Kontroller	Kontrollpanel med hastighetsväljare
Rengöring	Fuktig trasa med neutralt rengöringsmedel (ingen alkohol)
Byte av lampor	Åtkomligt efter borttagning av gallret
Säkerhet	Koppla ur före underhåll; använd inte utan galler
Certifieringar	CE-märkning, WEEE-återvinning
Vikt	Ej specificerad

Vanliga frågor - DU 6111 E SIBIR

Hur installerar man fläkten i utblåsläge?

Använd den övre luftutgången B1 eller bakre B2 (valfritt) för att leda röken ut. Applicera medföljande fläns C och plugga det oanvända hålet med pluggen D. Se till att väljaren G är i läge A (utblås).

Hur byter man till recirkulationsläge?

Montera aktivt kolfilter. Vrid den inre väljaren G till läge F (filtrerande). Röken recirkuleras genom det främre gallret ovanför kontrollpanelen.

Hur ofta ska filtren rengöras?

Metallfettfiltret ska rengöras en gång i månaden, för hand eller i diskmaskin (kort program, låg temperatur). Kolfiltret ska bytas ut efter max 4 månader.

Hur byter man kolfiltret?

För rektangulära modeller S1/S2, sätt in kanten T och haka fast fästena U. För modell S3, vrid vredena O 90°, lägg i kolfiltret och stäng. För bajonettmodell, placera den i mitten och vrid medurs för att låsa.

Vad gör man om belysningen inte fungerar?

Koppla ur apparaten. Kontrollera först att lamporna är korrekt insatta. Byt vid behov halogenlampor (max 20W, G4) med en liten skruvmejsel för att lossa taklampan. Rör inte lampan med händerna.

Vilket är minimiavståndet mellan fläkten och spisen?

Minsta avstånd är 60 cm för elspisar och 75 cm för gasspisar eller kombispisar. Följ specifika instruktioner för din spis.

Kan jag använda fläkten utan filter?

Nej, använd aldrig fläkten utan att gallret är korrekt monterat. Avsaknad av filter ökar brandrisken och skadar motorn. Filtren måste alltid vara på plats.

Hur rengör man fläkten?

Koppla ur apparaten. Använd en fuktig trasa med neutralt flytande rengöringsmedel. Använd inte alkohol eller slipande produkter. Rengör minst en gång i månaden, både in- och utvändigt.

Vad gör man vid ihållande lukt?

Kontrollera kolfiltrets skick: om det är mättat (oftast efter 4 månader), byt ut det. Se även till att fettfiltret är rent. Om problemet kvarstår, kontrollera att det inte finns någon blockering i avluftningskanalen.

Hur byter man halogenlamporna?

Koppla ur fläkten. Vänta tills lamporna svalnat. Ta bort gallret för att komma åt utrymmet. Använd en liten platt skruvmejsel för att lossa skyddet. Byt till en halogenlampa max 20W (G4) utan att röra glasdelen. Sätt tillbaka skyddet.

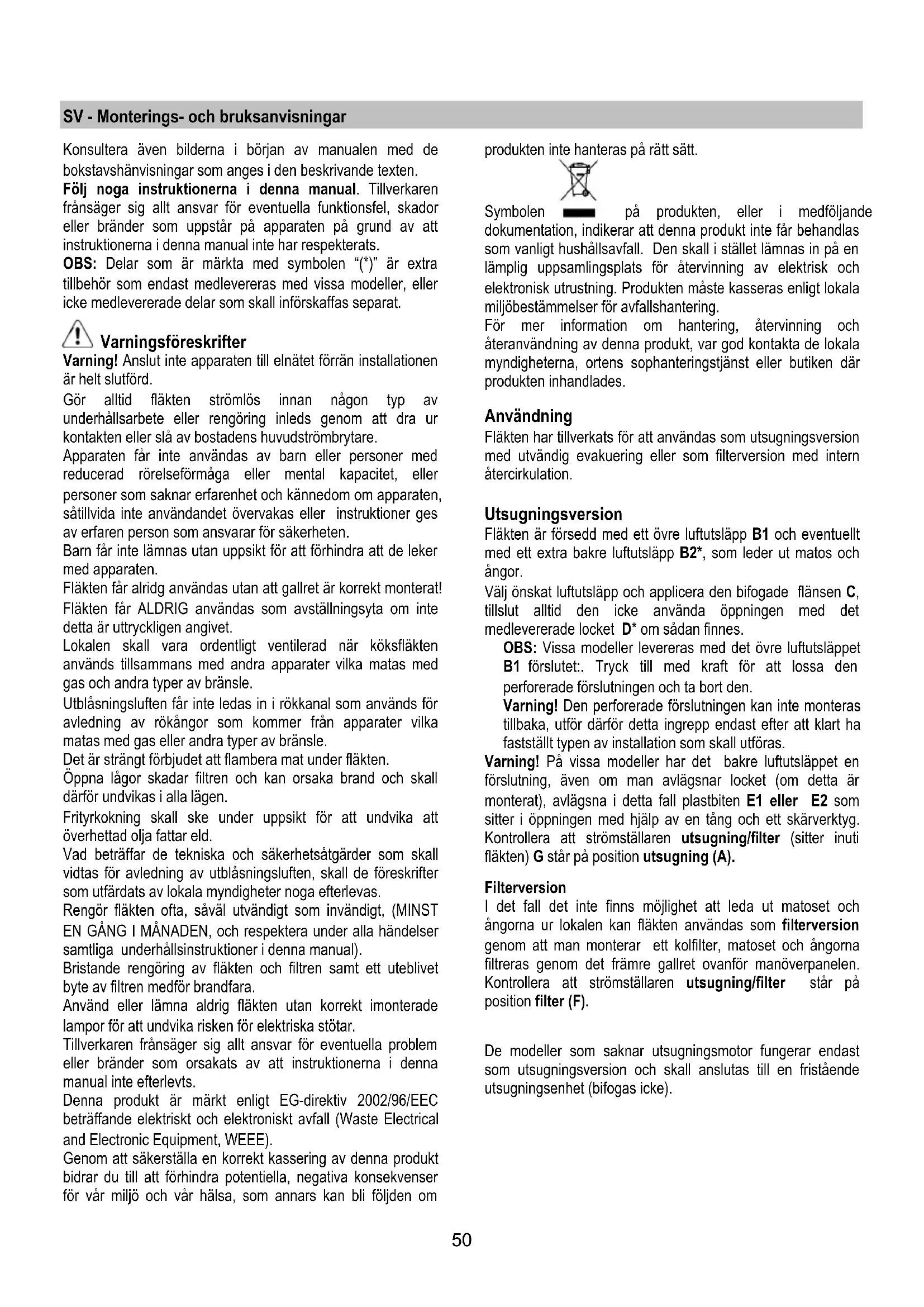

BRUKSANVISNING DU 6111 E SIBIR

SV - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de bokstavshänvisingar som anges i den beskrivande texten.

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Gör alltid fläkten strömlös innan nàgon typ av underhällsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga aller mental kapacitet, ullida inte användandet övervakas aller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ar korrekt monterat! Fläkten fär ALDRIG användas som avställningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentlich ventilerad nar koksfläkten används tillsammans med andra apparater vilka matas med gas och andra typar av bränse.

Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas aller andra typér av bränds.

Det ar strangt forbudet att flambera mat under flakten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt fort att undvika att overhettad olja fattar eld.

Vad beträffar de tekiska och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelsner samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem ell erbrder som orsakats av att instruktionerna ienna manual inte afterlevts.

Denna produit ar märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var milj och var halsa, som annars kan bl foljden om

produkten inte hanteras pa ratt satt.

pá Produkten, aller i medfoljande

dokumentation, indikerar attenna produit inte fãr behandlas som vanligt hushallsavfall. Den skall stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktem maste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och Återanvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Användning

Fläkten har tillverkats für att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Utsugningsversion

Fläkten är forsedd med ett övre luftutslapp B1 och eventuellt med ett extra bakre luftutslapp B2*, som leder ut matos och Ångor.

Välj önskat luftutsläpp och applicera den bifogade fländsen C, tillslut alltid den icede använda öppningen med det medlevererade locket D* om sādan finnes.

OBS: Vissa modeller levereras med det övre luftutsläppet B1 forslutet.: Tryck till med kraft für att lossa den perforerade forslutningen och ta bort den.

Varning! Den perforerade forslutningen kan inte monteras tillbaka, utfor darrfor detta ingrepp endast after att klart ha faststaltt typen av installation som skall utforas.

Varning! Pà vissa modeller har det bakre luftutsläppet en forslutning, æven om man avlagsnar locket (om detta ár monterat), avlagsna i detta fall plastbiten E1 eller E2 som sitter i öppningen med hjälp av en täng och ett skärverktyg. Kontrollera att stromställaren utsugning/filter (sitter inuti flåkten) G stared på position utsugning (A).

Filterversion

I det fall det inte finns möjlighet att leda ut matoset och Ångorna ur lokalen kan fläkten användas som filtrversion genom att man monterar ett kolfilter, matoset och Ångorna filtreras genom det främre gallret ovanfor manöverpanelen. Kontrolera att strömställaren utsugning/filter star på position filter (F).

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristende utsugningsenhet (bifogas icke).

Installation

Minsta tillata n avstand mellan kokkärlens stodyta pa spishallen och koksflaktes underkant ar 60cm om det ar fragan om en elektrisk spis och 75cm om det ar fragan om gasspis erer kombinerad gashall.

Om spishällens instruktioner anger att större avstand skall detta respekteras.

Elektrisk anslutning

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett lattillganglig uttag som uppyller gällande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en svårätkomlig plats skall en godkänd tväpolig strömbrytare installeras som garantar er en fullkomlig frankoppling fra nätet i samband med överspänningsklass III, i enlighemed installationsbestammelserna.

Varning: kontrollera innan flaktens krets ansluts med natspanningen att den fungarar correkt och ar korrekt monterad.

Montering

Fläkten kan installeras på vagg eller i undertanten på att skap; använd mallen H for att borra hålen på rätt avständ, om södan medlevererats, i annat fall placeras fläkten på vagggen eller mot skapets underdel och hålen marks ut med en blyertspenna.

Fixering pa vagg - Satt i vaggpluggarna J i de borrade halen och två skruvar K i de övre halen, avlagsna gallret och hang upp fläkten pa de 2 skruvarna, satt avslutningsvis i den tredje skruven L frän flaktens insida och dra at samtiga skruvar.

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare für spishällens belysning.

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

Öppna alltid matosfängaren N*

I det fall er produkt ar forsedd med en elektriskt ellere mekaniskt styrd ventil, anvands de tillgangliga tangenterna och/eller tryckknapparna och/eller vreden for att kontrollera belysningen och for att oppna och stanga ventilen.

Underháll

Varning! Gör alltid fläkten strömlös innan nàgon typ av underhällarsbete eller rengöring inleds genom att slå ifrám bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med samma underhállsinterval som für fettifiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter sominnehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och icede utförda filterbyten kan medfora brandrisk. Följ darüber ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande unterhalb aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ)därfor ovanstäende instruktioner noga.

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Följande typé av filter kan vara monterade i gallerhällaren:

Pappersfilter skall bytas ut en gäng i帽子en,ller om filtrets ovensida ar fargad, nar fargen syns genom gallretskoppingar.

Skumgummifilter skall tvattas med varm tvallosning en gang i manaden och bytas ut varje 5/6 tvattar.

Metalfilter skull rengöras en gäng i帽子en med att milt rengöringsmedel, for hand aller diskmaskin med lag temperatur och att kort diskprogram.

I det fall fettfiltret av metall diskas i diskmaskin kan en missfargning uppsta utan att detta pa nagot satt paverkar filteringskapaciteten.

Öppna gallret med hjälp av krokarna P och lossa spärrarna R1 eller R2 for att komma Åt filtret.

Metallfiltret med inbyggd fcastanordning saknar stodgaller, dra nar filtret skull avlagnas lossningsfjadrarna P4 bakat och dra ut filtret nedat.

Kolfilter (gäller endast filterversionen)

Kolfiltret fangar upp obehagiga odorer som uppstar i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfilren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Montering (S1 eller S2): for in den bakre kanten T och kroka fast i framkanten (U).

Montering (S3): Avlagsna locket W genom att vrida

knopparna 0 90^

Sattikoldynan i uttaget inuti flakten och fixera den genom att vrida knopparna O 90^ , stang locket.

Följ instruktionerna i motsatt ordning vid nedmontering.

Cirkelformat (V1-V2-V3-olika modeller):

Bajonettfattning positionera filtret mitt over motorskyddet och kontrollera att referensmärkningen X1 aller X2 aller X3 pa kolfiltret motsvarar referensmärkningen Y1 aller Y2 pa mataranordningen, vrid det direfter medsols; vid nedmontering vrider man filtret motsols. Kom ihag att lyfta upp fliken Z nagot om fläkten ar Förssed med en sādan.

Byte av Lampor

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

Byte av lampor 40W - Skruva ur den skadade lampan och ersatt den med en oval vitglödande lampa max 40W E14. Avlagsna gallret for att komma at lamphällaren.

Byte av halogenlampor - Oppna lamphallaren - avlagsna skyddet med hjalp av en liters skruvmejsel aller liknande verktyg.

Ersatt den trasiga lampan.

Använd endast 20W max (G4) halogenlampor, och undvik att vidröra dem med händerna. Stäng plafonden (tryckes fast).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.
