DU 6111 E - Okap SIBIR - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	SIBIR
Model	DU 6111 E
Szerokość	60 cm
Zasilanie elektryczne	220-240 V, 50 Hz
Moc ssania	3 prędkości
Oświetlenie	2 lampy halogenowe 20 W (G4)
Typ instalacji	Ścienna lub podszafkowa
Tryb odprowadzania	Wyciąg (na zewnątrz) lub recyrkulacja (filtr węglowy)
Filtr przeciwtłuszczowy	Metalowy, zmywalny (można myć w zmywarce)
Filtr węglowy	Wymieniać co 4 miesiące
Minimalna odległość instalacji	60 cm (kuchenka elektryczna), 75 cm (gazowa lub mieszana)
Sterowanie	Panel sterowania z przełącznikiem prędkości
Czyszczenie	Wilgotna ściereczka z neutralnym detergentem (bez alkoholu)
Wymiana żarówek	Dostępne po zdjęciu kratki
Bezpieczeństwo	Odłączyć przed konserwacją; nie używać bez kratki
Certyfikaty	Oznaczenie CE, recykling ZSEE
Waga	Nie określono

Często zadawane pytania - DU 6111 E SIBIR

Jak zainstalować okap w wersji wyciągowej?

Użyj górnego wylotu powietrza B1 lub tylnego B2 (opcjonalnie), aby odprowadzić dym na zewnątrz. Zamontuj dostarczoną obejmę C i zatkaj nieużywany otwór zatyczką D. Upewnij się, że przełącznik G jest w pozycji A (wyciąg).

Jak przełączyć na tryb recyrkulacji?

Zamontuj filtr z węglem aktywnym. Przełącz wewnętrzny przełącznik G w pozycję F (filtrującą). Dym będzie recyrkulowany przez przednią kratkę znajdującą się nad panelem sterowania.

Jak często czyścić filtry?

Metalowy filtr przeciwtłuszczowy należy czyścić raz w miesiącu, ręcznie lub w zmywarce (krótki cykl, niska temperatura). Filtr węglowy należy wymieniać maksymalnie co 4 miesiące.

Jak wymienić filtr węglowy?

W przypadku modeli prostokątnych S1/S2 włóż krawędź T i zaczep mocowania U. W przypadku modelu S3 obróć pokrętła O o 90°, włóż wkład węglowy, a następnie zamknij. W przypadku modelu bagnetowego umieść go centralnie i obróć zgodnie z ruchem wskazówek zegara, aby zablokować.

Co zrobić, jeśli oświetlenie nie działa?

Odłącz urządzenie. Najpierw sprawdź, czy lampy są prawidłowo włożone. W razie potrzeby wymień żarówki halogenowe (max 20W, G4) za pomocą małego śrubokręta, aby odpiąć oprawę. Nie dotykaj lampy rękami.

Jaka jest minimalna odległość między okapem a kuchenką?

Minimalna odległość wynosi 60 cm dla kuchenek elektrycznych i 75 cm dla kuchenek gazowych lub mieszanych. Przestrzegaj konkretnych instrukcji swojego urządzenia grzejnego.

Czy mogę używać okapu bez filtra?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanej kratki. Brak filtra zwiększa ryzyko pożaru i uszkadza silnik. Filtry muszą być zawsze na miejscu.

Jak wyczyścić okap?

Odłącz urządzenie. Użyj wilgotnej ściereczki z neutralnym detergentem w płynie. Nie używaj alkoholu ani środków ściernych. Czyść co najmniej raz w miesiącu, zarówno wewnątrz, jak i na zewnątrz.

Co zrobić w przypadku utrzymującego się zapachu?

Sprawdź stan filtra węglowego: jeśli jest nasycony (zwykle po 4 miesiącach), wymień go. Upewnij się również, że filtr przeciwtłuszczowy jest czysty. Jeśli problem nie ustępuje, sprawdź, czy nie ma przeszkody w przewodzie odprowadzającym.

Jak wymienić żarówki halogenowe?

Odłącz okap. Poczekaj, aż lampy ostygną. Zdejmij kratkę, aby uzyskać dostęp do komory. Użyj małego płaskiego śrubokręta, aby odpiąć osłonę. Wymień na lampę halogenową max 20W (G4), nie dotykając szklanej części. Zatrzaśnij osłonę.

INSTRUKCJA OBSŁUGI DU 6111 E SIBIR

Filtr przeciwtłuszczowy

Filtr tłuszczowy

Filtr przeciwtłuszczowy

Filtr z węglem aktywnym

Filtr węglowy

Wymiana lamp halogenowych

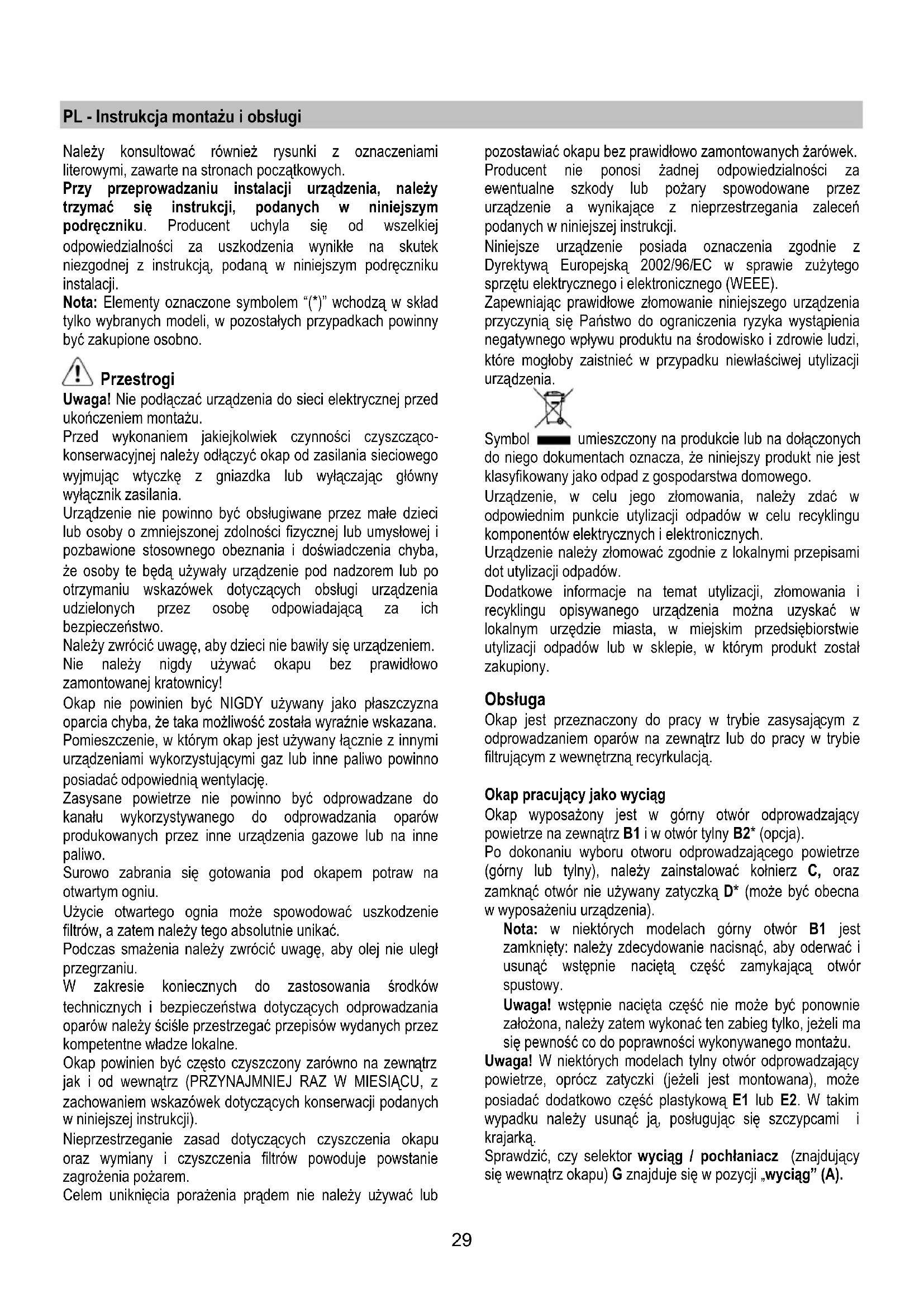

PL - Instrukcja montażu i obsługi

Należy konsultować rysunki z oznaczeniami literowymi, zawarte na stronach początkowych.

Przy przygotowywaniu instalacji urządzenia, należy trzymać się instrukcji podanych w niniejszym podręczniku. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek niezgodnej z instrukcją, podaną w niniejszym podręczniku instalacji.

Uwaga: Elementy oznaczone symbolem (*) wchodzą w skład tylko wybranych modeli, w niektórych przypadkach powinny być zakupione osobno.

Przestrogi

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszcząco-konserwacyjnej należy odłączyć okap od zasilania sieciowego, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Urządzenie nie powinno być obsługiwane przez dzieci lub osoby o zmniejszonej zdolności fizycznej lub umysłowej i pozbawione stosownego obeznania i doświadczenia, chyba że osoby te będą używały urządzenia pod nadzorem lub po otrzymaniu wskazówek dotyczących obsługi urządzenia udzielonych przez osobę odpowiedzialną za ich bezpieczeństwo.

Należy zwrócić uwagę, aby dzieci nie bawiły się urządzeniem.

Nie należy nigdy używać okapu bez prawidłowo zamontowanej kratownicy!

Okap nie powinien być NIGDY używany jako płaszczyzna oparcia, chyba że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany wraz z innymi urządzeniami wykorzystującymi gaz lub inne paliwo, powinno posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania oparów produkowanych przez inne urządzenia gazowe lub na inne paliwo.

Surowo zabrania się gotowania pod okapem potraw na otwartym ogniu.

Użycie otwartego ognia może spowodować uszkodzenie filtrów, a zatem należy tego absolutnie unikać.

Podczas smażenia należy zwrócić uwagę, aby olej nie uległ przegrzaniu.

W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania oparów należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz, jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie, a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Europejską 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszy produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego.

Urządzenie, w celu jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych.

Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów.

Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia są dostępne w lokalnym urzędzie miasta, w przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony.

Obsługa

Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz lub do pracy w trybie filtrującym z wewnętrzną recyrkulacją.

Okap pracujący jako wyciąg

Okap wyposażony jest w górny otwór odprowadzający powietrze na zewnątrz B1 i w otwór tylny B2* (opcja).

Po dokonaniu wyboru otworu odprowadzającego powietrze (górny lub tylny), należy zainstalować kołnierz C, oraz zamknąć otwór nieużywany zatyczką D* (może być obecna w wyposażeniu urządzenia).

Uwaga: w niektórych modelach górny otwór B1 jest zamknięty: należy zdecydowanie nacisnąć, aby oderwać i usunąć wstępnie naciętą część zamykającą otwór spustowy.

Uwaga! Wstępnie nacięta część nie może być ponownie założona, należy zatem wykonać ten zabieg tylko, jeżeli masz pewność co do poprawności wykonywanego montażu.

Uwaga! W niektórych modelach tylny otwór odprowadzający powietrze, oprócz zatyczki (jeżeli jest montowana), może posiadać dodatkowo część plastykową E1 lub E2. W takim wypadku należy usunąć ją, posługując się szczypcami i krajarką.

Sprawdzić, czy selektor wyciąg / pochłaniacz (znajdujący się wewnątrz okapu) G znajduje się w pozycji „wyciąg" (A).

Okap pracujący jako pochłaniacz

W przypadku, gdyby nie było możliwe odprowadzanie dymu i pary kuchni na zewnątrz, można używać okapu w wersji filtrującej. Montując filtr węglowy, dym i para są pochłaniane przez siatkę, umieszczoną z przodu nad panelem sterowniczym. Sprawdzić, czy selektor wyciąg / pochłaniacz znajduje się w pozycji „pochłaniacz” (F).

Modele okapów, które nie posiadają wentylatora wciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wciągowym (nie zawartym w wyposażeniu).

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 60 cm w przypadku kuchenek elektrycznych i nie mniej niż 75 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji podana jest większa odległość instalowania kuchni gazowej, należy dostosować się do takich wskazań.

Połączenia elektryczne

Napięcie sieci powinno odpowiadać warunkom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu. Jeżeli okap jest wyposażony we wtyczkę, należy umieścić ją w gniazdku wtykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub gniazdko wtykowe znajduje się w trudno dostępnym miejscu, należy zainstalować dwubiegunowy wyłącznik zgodny z obowiązującymi przepisami i zapewniający całkowite odłączenie od sieci w warunkach przepięcia kategorii III, zgodnie z zasadami montażu.

Uwaga: przy podłączaniu okapu do zasilania sieciowego i sprawdzeniu jego prawidłowego działania należy zawsze skontrolować, czy kabel zasilania został prawidłowo zainstalowany.

Instalacja okapu

Okap może być montowany do ściany lub do szafki kuchennej. Zastosować schemat wiercenia H (jeżeli zawarty jest w wyposażeniu), lub przystawić okap do ściany lub do szafki kuchennej i zaznaczyć ołówkiem otwory do wiercenia.

Montaż okapu do ściany - wywiercić otwory w ścianie i umieścić kołki J oraz wkręty K. Usunąć siatkę i zawiesić okap na 2 wkrętach, po czym od wewnątrz wkręcić trzeci wkręt L i dokręcić wszystkie wkręty.

Montaż okapu do szafki kuchennej - umocować okap od wewnątrz szafki, posługując się 4 wkrętami M.

Funkcjonowanie okapu

Okap zaopatrzony jest w panel sterowania z kontrolą prędkości zasysania i kontrolą włączania światła do oświetlenia płaszczyzny roboczej.

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu regulowanego na najwyższą prędkość. Zaleca się uruchomić wyciąg 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i po zakończeniu gotowania pozostawić okap włączony przez ok. 15 minut.

Osłona od pary N* musi być zawsze wysunięta.

Jeżeli urządzenie jest wyposażone w zawór elektryczny lub mechaniczny klawisz i/lub przyciski oraz pokrętła służą do sterowania oświetleniem i otwarciem i zamykaniem zaworu.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszcząco-konserwacyjnej należy odłączyć okap od zasilania sieciowego, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz, jak i na zewnątrz, przy użyciu szmatki nawilżonej łagodnymi środkami (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów przeciwtłuszczowych). Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody powstałe w odniesieniu do silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

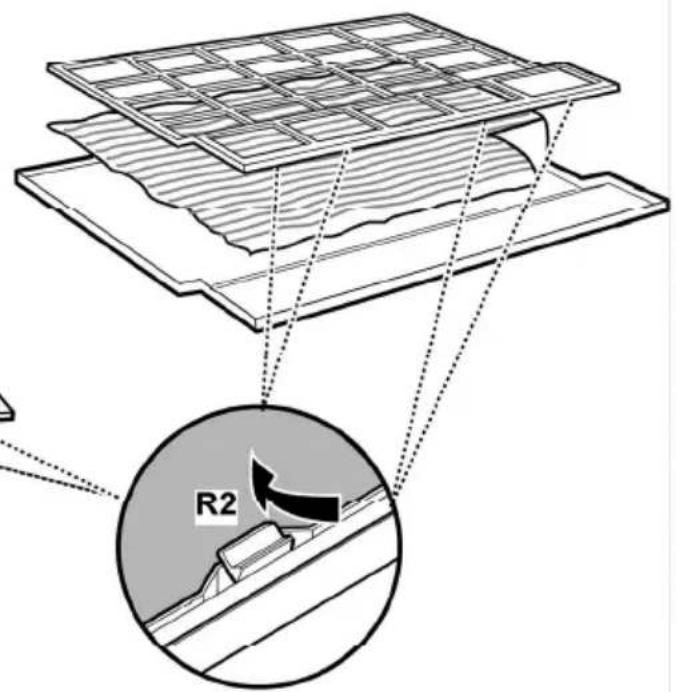

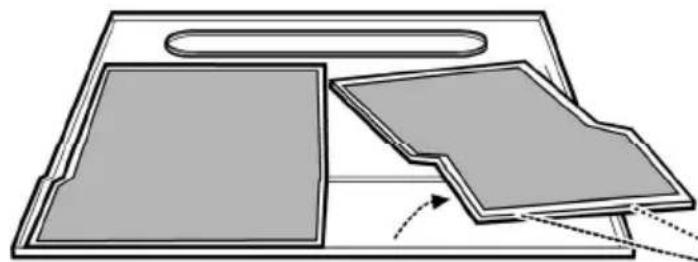

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

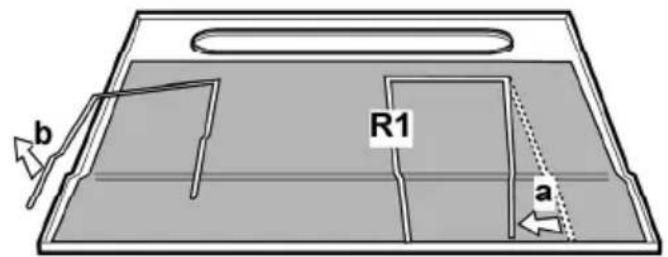

Filtr papierowy wymieniać należy raz na miesiąc lub częściej, jeśli w jego górnej części pojawia się zarówienie. W tych przypadkach zarówienie to widoczne jest przez otwór w kratce.

Filtr gąbkowy należy oczyszczać ciepłą wodą mydlaną raz na miesiąc, wymieniając po każdych 5 lub 6 operacjach mycia.

Filtr metalowy należy czyścić raz na miesiąc za pomocą detergentów nie zawierających środków ściernych, ręcznie lub w zmywarce, ustawiając niską temperaturę zmywania i krótki czas pracy. Podczas mycia w zmywarce filtr przeciwtłuszczowy metaliczny może odbarwić się, ale swoje charakterystyczne cechy filtrowania absolutnie nie zmienią się. Aby wyjąć filtr przeciwtłuszczowy, należy otworzyć siatkę, posługując się zaczepami P, po czym uwolnić filtr z zacisków R1 lub R2.

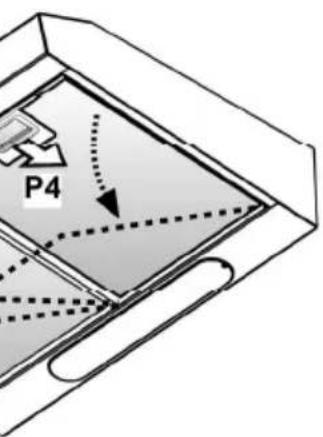

Filtr metalowy samonośny nie posiada siatki podpierającej i aby wyjąć filtr, należy pociągnąć sprężynę odczepiając ją P4 w kierunku do tyłu, po czym wyjąć filtr w kierunku w dół.

Filtr na węgiel (tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania w zależności od rodzaju kuchenki i od regularności, z jaką jest wykonywane czyszczenie filtra przeciwtłuszczowego. W każdym razie filtr powinien być wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Może być następującego typu:

Prostokąty S1, S2 lub S3:

Montaż filtra (S1 lub S2): wsunąć tylną część T i zaczepić z przodu (U).

Montaż filtra (S3): usunąć pokrywę W, przekręcając o 90° gałkę O.

Umieść matę węglową wewnątrz, po czym umocuj ją, przekręcając o 90° gałkę O, następnie umieść pokrywę.

Aby wymontować filtr, należy postępować w sposób odwrotny.

Część obrotowa (V1 - V2 - V3 - różne modele):

Wymiana lampek

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od sieci zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymiana lamp 40W - wykręcić uszkodzoną żarówkę i wymienić ją. Stosować żarówki max 40 W E14. Aby dostać się do żarówki, należy usunąć siatkę ochronną.

Wymiana lamp halogenowych - dostać się do siedziby lampy, wyjąć osłonę, używając jako podnośnik mały śrubokręt.

Wymienić lampę uszkodzoną.

Używać tylko żarówek halogenowych max 20W (G4); nie dotykać żarówek. Umieścić plafonię (plafoniera musi zaskoczyć).

W przypadku, gdy oświetlenie nie funkcjonuje, należy najpierw sprawdzić, czy lampki zostały wkręcone prawidłowo. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie funkcjonuje, należy zwrócić się do serwisu.

Utrzymuje cząsteczki tłuszczów pochodzących z gotowania.
