DU 6111 E - Campana extractora SIBIR - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato DU 6111 E SIBIR en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | SIBIR |
| Modelo | DU 6111 E |
| Ancho | 60 cm |
| Alimentación eléctrica | 220-240 V, 50 Hz |
| Potencia de aspiración | 3 velocidades |
| Iluminación | 2 lámparas halógenas 20 W (G4) |
| Tipo de instalación | De pared o bajo mueble |
| Modo de evacuación | Aspirante (exterior) o recirculación (filtro de carbón) |
| Filtro antigrasa | Metálico lavable (lavavajillas posible) |
| Filtro de carbón | Reemplazar cada 4 meses |
| Distancia mínima de instalación | 60 cm (cocina eléctrica), 75 cm (gas o mixta) |
| Controles | Panel de control con selector de velocidad |
| Limpieza | Paño húmedo con detergente neutro (sin alcohol) |
| Reemplazo de bombillas | Accesible después de retirar la rejilla |
| Seguridad | Desconectar antes del mantenimiento; no usar sin rejilla |
| Certificaciones | Marcado CE, reciclaje RAEE |
| Peso | No especificado |
Preguntas frecuentes - DU 6111 E SIBIR
Preguntas de los usuarios sobre DU 6111 E SIBIR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones DU 6111 E - SIBIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DU 6111 E de la marca SIBIR.
MANUAL DE USUARIO DU 6111 E SIBIR
Filtro al carbón activo
Filtro de carbón activo
Filtro de carbón activo
Filtro de carbón activo

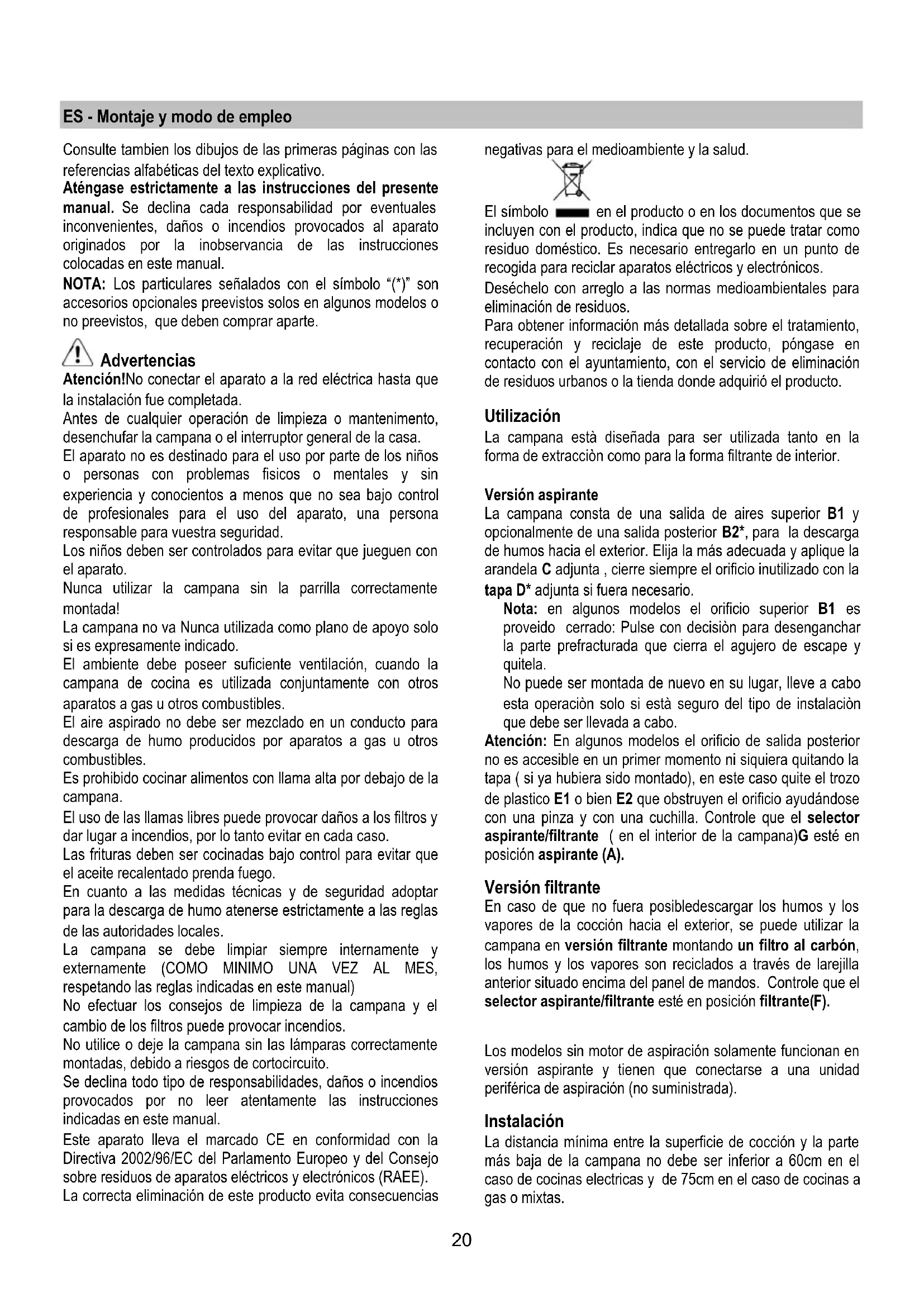

ES - Montaje y modo de empleo
Consulte también los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo.
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual.
NOTA: Los particulares señalados con el símbolo (*) son accesorios opcionales previstos solo en algunos modelos o no previstos, que deben comprarse aparte.
Advertencias
¡Atención! No conectar el aparato a la red eléctrica hasta que la instalación esté completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
El aparato no está destinado para el uso por parte de niños o personas con problemas físicos o mentales y sin experiencia y conocimientos, a menos que no sea bajo control de profesionales para el uso del aparato, una persona responsable de vuestra seguridad.
Los niños deben ser controlados para evitar que jueguen con el aparato.
¡Nunca utilice la campana sin la parrilla correctamente montada!
La campana no debe utilizarse nunca como plano de apoyo, solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación cuando la campana de cocina es realizada conjuntamente con otros aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humos producidos por aparatos a gas u otros combustibles.
Está prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto, evítelo en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de humos, aténgase estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre interna y externamente (como mínimo una vez al mes, respetando las reglas indicadas en este manual).
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice la campana sin las lámparas correctamente montadas, de lo contrario hay riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario llevarlo a un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o con la tienda donde adquirió el producto.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción como en la forma filtrante de interior.
Versión aspirante
La campana consta de una salida de aire superior B1 y opcionalmente de una salida posterior B2* para la descarga de humos hacia el exterior. Elija la más adecuada y aplique la arandela C adjunta. Cierre siempre el orificio inutilizado con la tapa D* adjunta si fuera necesario.
Nota: en algunos modelos el orificio superior B1 es provisto cerrado. Pulse con decisión para desenganchar la parte prefracturada que cierra el agujero de escape y quítela.
No puede ser montada de nuevo en su lugar. Lleve a cabo esta operación solo si está seguro del tipo de instalación que debe ser llevada a cabo.
Atención: En algunos modelos el orificio de salida posterior no es accesible en un primer momento ni siquiera quitando la tapa (si ya hubiera sido montado). En este caso quite el trozo de plástico E1 o bien E2 que obstruyen el orificio ayudándose con una pinza y con una cuchilla. Controle que el selector aspirante/filtrante (en el interior de la campana) G esté en posición aspirante (A).
Versión filtrante
En caso de que no fuera posible descargar los humos y los vapores de la cocción hacia el exterior, se puede usar la campana en versión filtrante montando un filtro al carbón. Los humos y los vapores son reciclados a través de la rejilla anterior situado encima del panel de mandos. Controle que el selector aspirante/filtrante esté en posición filtrante (F).
Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada).
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60 cm en el caso de cocinas eléctricas y de 75 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada de un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible. Si no es suministrada con enchufe (conexión directa a la red) o de espina y no es colocada en una zona accesible, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
Atención: antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Montaje
La campana puede ser instalada en el muro o en el fondo del armario pensil; si está incluida, utilice la placa para realizar los orificios a la distancia adecuada, o bien apoye la campana a la pared o en el fondo del armario pensil y marque con el lápiz los orificios que debe realizar.
Sujeción a la pared - Introduzca las escarpias J en los orificios que ha realizado anteriormente y dos tornillos K en los orificios superiores, quite la rejilla y enganche la campana en los dos tornillos, introduzca el tercer tornillo L y apriételos todos.
Sujeción al armario pensil - Sujetar la campana con 4 tornillos M en el interior del armario pensil.
Funcionamiento
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconsejamos encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.
Abra siempre el recoge vapores N*
Si su producto está dotado de válvula de accionamiento eléctrico o mecánico, los botones y/o pulsadores y/o mandos a disposición, sirven para controlar las luces y para la apertura y el cierre de la válvula.
Mantenimiento
Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
ATENCIÓN: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Si está situado en el interior de una parrilla de soporte, suele ser uno de los siguientes tipos:
El filtro de papel tiene que ser sustituido una vez al mes o si está coloreado en el lado superior, cuando el color transluce por los orificios de la parrilla.
El filtro esponja tiene que ser lavado con agua caliente con jabón una vez al mes y tiene que ser sustituido cada 5/6 lavadas.
El filtro metálico tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.
Para acceder al filtro de grasas, abra la rejilla con los enganches P y sáquelo de los topes R1 y R2.
El filtro metálico autoportante no tiene rejilla para sujetarlo; para sacarlo, tire de los muelles de desenganche P4 hacia atrás y saque el filtro hacia abajo.
Filtro al carbón activo (solamente para la versión filtrante)
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre cuando da más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse ni reciclarse.
Puede ser de diferentes tipos:
Rectangular S1 o S2 o S3:
Montaje (S1 o S2): introduzca la parte posterior T y enganchela anteriormente (U).
Montaje (S3): Quite la tapa W girando 90° los pomos O.
Introduzca la esponja de carbón en su sitio y sujétela girando 90° el pomo O, vuelva a cerrar la tapa.
Realice esta operación a la inversa para desmontarla.
Encaje a bayoneta: Situar en el centro tapando la rejilla que protege el motor teniendo cuidado de que las referencias X1 X2 X3 en el filtro de carbón correspondan con las referencias
Y1 o Y2 en el canalizador, gire después en sentido de las agujas del reloj, si posee una lengüeta Z acuérdese de levantarla antes un poco.
Sustitución de la lámpara
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas asegúrese de que estén frías.
Sustitución lámparas 40W - Desatornille la lámpara dañada y cámbiela con una lámpara oval incandescente Max 40W E14. Quite la rejilla para acceder al lugar donde se encuentran las lámparas.
Sustitución lámparas halógenas - Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar. Sustituir la lámpara dañada. Utilizar solo lámparas halógenas de 20W max (G4) prestando atención en no tocarlas con las manos. Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
Consultar también los dibujos en las primeras páginas como las referencias alfabéticas indicadas en el texto explicativo.
Para la limpieza, use un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
