Tip produs	Hotă de bucătărie
Marcă	SIBIR
Model	DU 6111 E
Lățime	60 cm
Alimentare electrică	220-240 V, 50 Hz
Putere de aspirație	3 viteze
Iluminare	2 becuri halogen 20 W (G4)
Tip de instalare	Pe perete sau sub dulap
Mod de evacuare	Aspirant (exterior) sau reciclare (filtru cărbune)
Filtru antigrăsime	Metalic lavabil (se poate spăla în mașina de vase)
Filtru cărbune	De înlocuit la fiecare 4 luni
Distanța minimă de instalare	60 cm (aragaz electric), 75 cm (gaz sau mixt)
Comenzi	Panou de comandă cu selector de viteză
Curățare	Cârpă umedă cu detergent neutru (fără alcool)
Înlocuirea becurilor	Accesibil după scoaterea grilei
Siguranță	Deconectați înainte de întreținere; nu utilizați fără grilă
Certificări	Marcaj CE, reciclare DEEE
Greutate	Nespecificat

Întrebări frecvente - DU 6111 E SIBIR

Cum se instalează hota în versiunea aspirantă?

Utilizați ieșirea de aer superioară B1 sau posterioară B2 (opțional) pentru a evacua fumurile în exterior. Aplicați flanșa C furnizată și astupați orificiul neutilizat cu dopul D. Asigurați-vă că selectorul G este în poziția A (aspirantă).

Cum se trece în modul reciclare?

Montați filtrul cu cărbune activ. Comutați selectorul interior G în poziția F (filtrantă). Fumurile vor fi reciclate prin grila frontală situată deasupra panoului de comandă.

Cât de des se curăță filtrele?

Filtrul antigrăsime metalic trebuie curățat o dată pe lună, manual sau în mașina de vase (ciclu scurt, temperatură scăzută). Filtrul cu cărbune trebuie înlocuit la maximum 4 luni.

Cum se înlocuiește filtrul cu cărbune?

Pentru modelele dreptunghiulare S1/S2, introduceți muchia T și agățați fixările U. Pentru modelul S3, rotiți butoanele O cu 90°, introduceți stratul de cărbune, apoi închideți. Pentru modelul cu baionetă, poziționați-l în centru, rotiți în sensul acelor de ceas pentru a bloca.

Ce faceți dacă iluminarea nu funcționează?

Deconectați aparatul. Verificați mai întâi dacă becurile sunt introduse corect. Dacă este necesar, înlocuiți becurile halogen (max 20W, G4) folosind o șurubelniță mică pentru a desface plafoniera. Nu atingeți becul cu mâinile.

Care este distanța minimă între hotă și aragaz?

Distanța minimă este de 60 cm pentru aragaze electrice și de 75 cm pentru aragaze pe gaz sau mixte. Respectați instrucțiunile specifice ale aparatului dvs. de gătit.

Pot folosi hota fără filtru?

Nu, nu utilizați niciodată hota fără ca grila să fie montată corect. Lipsa filtrului crește riscul de incendiu și deteriorează motorul. Filtrele trebuie să fie montate în permanență.

Cum se curăță hota?

Deconectați aparatul. Utilizați o cârpă umedă cu detergent lichid neutru. Nu utilizați alcool sau produse abrazive. Curățați cel puțin o dată pe lună, atât în interior, cât și în exterior.

Ce faceți în caz de miros persistent?

Verificați starea filtrului cu cărbune: dacă este saturat (de obicei după 4 luni), înlocuiți-l. Asigurați-vă, de asemenea, că filtrul antigrăsime este curat. Dacă problema persistă, verificați dacă există obstrucții în conducta de evacuare.

Cum se înlocuiesc becurile halogen?

Deconectați hota. Așteptați ca becurile să se răcească. Scoateți grila pentru a accesa compartimentul. Folosiți o șurubelniță plată mică pentru a desface protectorul. Înlocuiți cu un bec halogen 20W max (G4) fără a atinge partea de sticlă. Fixați protectorul la loc.

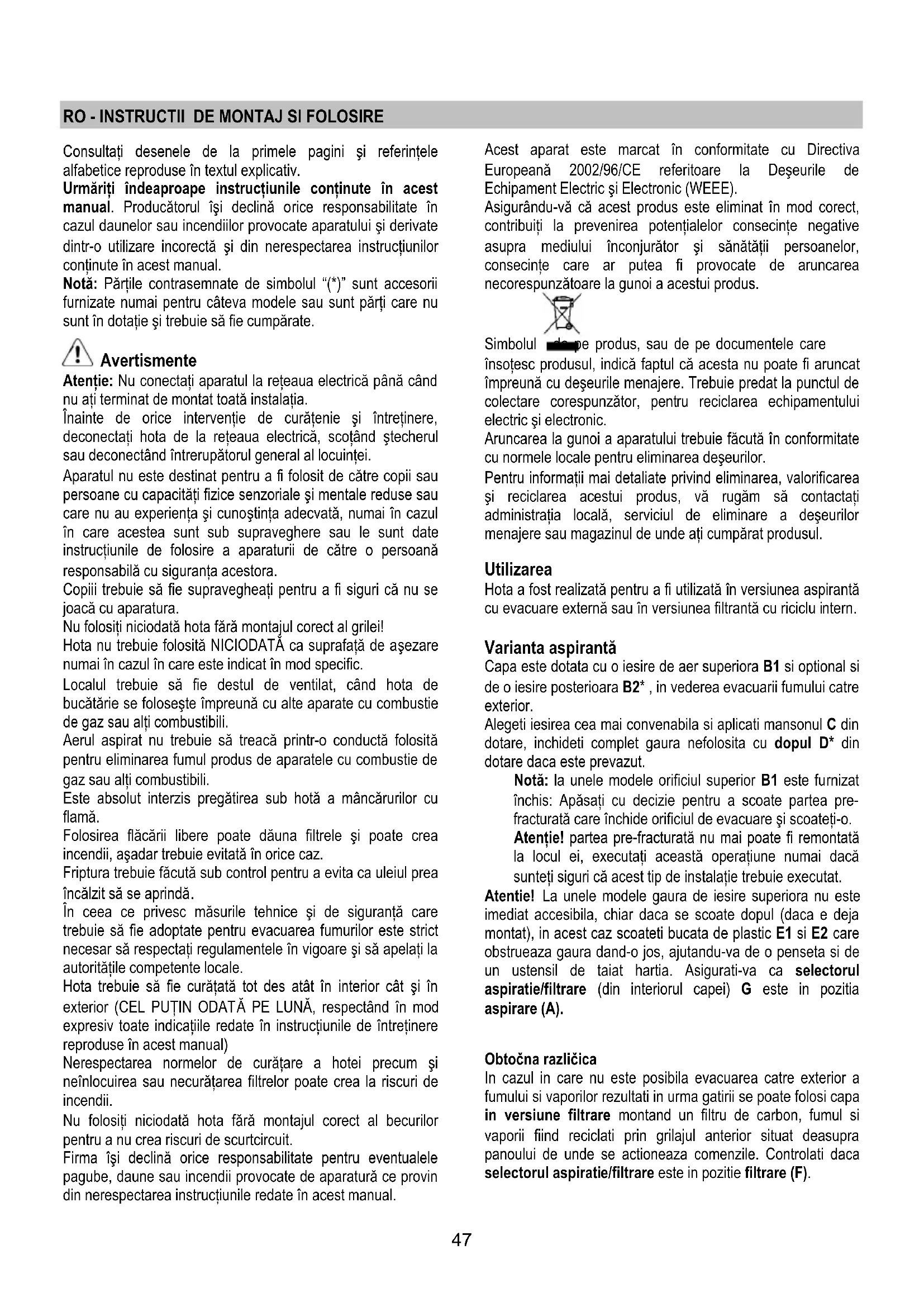

MANUAL DE UTILIZARE DU 6111 E SIBIR

Schimbarea becului halogen

Înlocuirea becurilor cu halogen

Urmați întocmai instrucțiunile conținute în acest manual. Producătorul declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă sau din nerespectarea instrucțiunilor conținute în acest manual.

Notă: Părțile contrasemnate de simbolul „(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotare și trebuie să fie cumpărate.

Avertisment

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.

Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice, senzoriale și mentale reduse, care nu au experiență și cunoștință adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparatului de către o persoană responsabilă cu siguranța acestora.

Copiii trebuie să fie supravegheați pentru a fi siguri că nu se joacă cu aparatul.

Nu folosiți niciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare, numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alți combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumului produs de aparatele cu combustie de gaz sau alți combustibili.

Este absolut interzisă pregătirea sub hotă a mâncărurilor cu flacără.

Folosirea flăcării libere poate deteriora filtrele și poate crea incendii, așadar trebuie evitată în orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.

În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor, este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.

Hota trebuie să fie curățată atât în interior, cât și în exterior (cel puțin o dată pe lună), respectând în mod expres toate indicațiile redate în instrucțiunile de întreținere reproduce în acest manual.

Nerespectarea normelor de curățare a hotei, precum și neînlocuirea sau necurățarea filtrelor poate crea riscuri de incendiu.

Nu folosi niciodată hota fără montajul corect al becurilor, pentru a nu crea riscuri de scurtcircuit.

Firma își declină orice responsabilitate pentru eventuale pagube, daune sau incendii provocate de aparatură, ce provin din nerespectarea instrucțiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deșeurile de Echipamente Electrice și Electronice (DEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs sau de pe documentele care însoțesc produsul indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Utilizare

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Varianta aspirantă

Capa este dotată cu o ieșire de aer superioară B1 și opțional și cu o ieșire posterioară B2*, în vederea evacuării fumului către exterior.

Alegeți ieșirea cea mai convenabilă și aplicați mansonul C din dotare, închideți complet gaura nefolosită cu dopul D* din dotare, dacă este prevăzut.

Notă: la unele modele orificiul superior B1 este furnizat închis: Apăsați cu decizie pentru a scoate partea pre-fracturată care închide orificiul de evacuare și scoateți-o.

Atenție! Partea pre-fracturată nu mai poate fi remontată la locul ei. Executați această operațiune numai dacă sunteți siguri că acest tip de instalație trebuie executat.

Atenție! La unele modele, gaura de ieșire superioară nu este imediat accesibilă, chiar dacă se scoate dopul (dacă este deja montat). În acest caz, scoateți bucata de plastic E1 și E2 care obstrucționează gaura, dând-o jos, ajutându-vă de o pensetă și de un ustensil de tăiat hârtia. Asigurați-vă că selectorul aspirație/filtrare (din interiorul hotei) G este în poziția aspirare (A).

Obtočna razlìcica

În cazul în care nu este posibilă evacuarea către exterior a fumului și vaporilor rezultați în urma gătirii, se poate folosi hota în versiune filtrare, montând un filtru de carbon. Fumul și vaporii fiind reciclați prin grilajul anterior situat deasupra panoului de unde se acționează comenzile. Controlați dacă selectorul aspirație/filtrare este în poziție filtrare (F).

Modelele care nu sunt prevăzute cu motor de aspirare funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este în dotare).

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 60 cm în cazul mașinilor de gătit electrice și de 75 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE: înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Montarea

Hota poate fi instalată pe perete sau pe o suprafață suspendată. Dacă se află în dotare, folosiți mulajul H pentru a putea face găurile la distanță exactă. Dacă nu, sprijiniți hota de perete sau pe suprafața suspendată și desenați cu creionul găurile ce trebuiesc executate.

Fixarea la perete - Introduceți diburile de perete J în găurile executate și două șuruburi K în găurile superioare, scoateți grilajul și agățați capa de cele două șuruburi, în sfârșit, din interior introduceți cel de-al treilea șurub L și strângeți toate șuruburile.

Fixarea pe suprafață suspendată - Fixați capa cu 4 șuruburi M din interiorul suprafeței suspendate.

Funcționarea

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspirație și se declanșează aprinderea becurilor pentru iluminarea blatului de aragaz.

Se recomandă o viteză crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și să o lăsați în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

Deschideți mereu captatorul de vapori N*

Dacă modelul dvs. este prevăzut cu supapă cu acțiune electrică sau mecanică, tastele și/sau butoanele, și/sau manetele care sunt la dispoziție, se vor folosi numai pentru controlul luminilor și pentru deschiderea sau închiderea supapei.

Întreținerea

Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Curățarea

Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), fie în interior, cât și în exterior. Pentru curățare folosiți un material îmbibat cu detergenți lichizi neutri. Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduc la potențiale riscuri de incendii. Vă sfătuim să respectați întocmai instrucțiunile prezentate în acest manual.

Producătorii își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă, precum și din nerespectarea instrucțiunilor conținute în acest manual.

Filtru anti-grăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Dacă este amplasat în interiorul unui grătar de susținere, acesta poate fi:

un filtru de hârtie: trebuie să fie înlocuit o dată pe lună sau, dacă este colorat pe fața superioară, atunci când culoarea se vede prin orificiile grătarului.

un filtru de burete: trebuie să fie spălat cu apă caldă și săpun o dată pe lună și înlocuit după 5-6 spălări.

un filtru metalic: trebuie să fie spălat o dată pe lună, cu detergenți neagresivi, cu mâna sau în mașina de spălat vase (ciclul rapid, la temperatură mică).

Dacă este spălat în mașina de spălat vase, filtrul degresant din metal se poate decolora, dar caracteristicile sale filtrante nu se modifică.

Pentru a putea ajunge la filtrul de grăsimi, deschideți grilajul cu ajutorul cârligelor P și eliberați-l din dispozitivele de fixare R1 sau R2.

Filtrul metalic autoportant nu are grilaj de susținere; pentru a-l scoate, trageți arcurile de decuplare P4 spre înapoi și extrageți filtrul în jos.

Filtru de cărbune (numai pentru versiunea filtrantă)

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălați sau reutilizați.

Poate fi de unul din următoarele tipuri:

Rectangular S1, S2 sau S3:

Montaj S1 sau S2: inserați latura posterioară T și prindeți în partea din față (U).

Montaj S3: Scoateți capacul W întorcând la 90° butoanele O. Introduceți elementul filtrant cu carbon în interiorul găurii și

fixați-l întorcând butonul O la 90°, închideți capacul. Procedați în sens invers pentru demontare.

Circulara (V1-V2-V3 - diverse modele):

Cu încastrare tip baionetă - puneți filtrul în poziție centrală la decizătura grilajului ce protejează motorul, având grijă ca semnul de referință X1, X2 sau X3 de pe filtrul de carbon să corespundă cu punctul de referință Y1 sau Y2 de pe dispozitivul convergent, rotiți în sens orar; în caz de demontare rotiți în sens antiorar, dacă este prevăzută cu lamelă Z nu uitați să o ridicați ușor în sus.

Înlocuirea becurilor

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că au o temperatură ridicată.

Schimbarea becurilor 40W - Deșurubați becul stricat și înlocuiți-l cu un bec oval cu incandescență maxim 40W E14. Scoateți grilajul pentru a putea accesa zona unde se găsesc becurile.

Schimbarea becului halogen - Accesați zona unde se găsesc becurile. Extrageți protecția ajutându-vă de o mică șurubelniță sau un ustensil asemănător.

Înlocuiți becul stricat. Folosiți numai becuri halogene de maxim 20W (G4), având grijă să nu le atingeți cu mâna. Închideți plafoniera. (fixare prin declic)

Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.
