DU 6111 E - Exaustor SIBIR - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	SIBIR
Modelo	DU 6111 E
Largura	60 cm
Alimentação elétrica	220-240 V, 50 Hz
Potência de aspiração	3 velocidades
Iluminação	2 lâmpadas halógenas 20 W (G4)
Tipo de instalação	Parede ou sob armário
Modo de evacuação	Aspirante (exterior) ou recirculação (filtro de carvão)
Filtro antigordura	Metálico lavável (máquina de lavar louça possível)
Filtro de carvão	Substituir a cada 4 meses
Distância mínima de instalação	60 cm (fogão elétrico), 75 cm (gás ou misto)
Comandos	Painel de controlo com seletor de velocidade
Limpeza	Pano húmido com detergente neutro (sem álcool)
Substituição das lâmpadas	Acessível após remoção da grelha
Segurança	Desligar antes da manutenção; não usar sem grelha
Certificações	Marcação CE, reciclagem REEE
Peso	Não especificado

Perguntas frequentes - DU 6111 E SIBIR

Como instalar o exaustor em versão aspirante?

Use a saída de ar superior B1 ou traseira B2 (opcional) para evacuar os fumos para o exterior. Aplique a flange C fornecida e tape o buraco não utilizado com a tampa D. Certifique-se de que o seletor G está na posição A (aspirante).

Como passar para o modo de recirculação?

Monte o filtro de carvão ativo. Mude o seletor interno G para a posição F (filtrante). Os fumos serão recirculados através da grelha frontal situada acima do painel de comandos.

Com que frequência limpar os filtros?

O filtro antigordura metálico deve ser limpo uma vez por mês, à mão ou na máquina de lavar louça (ciclo curto, baixa temperatura). O filtro de carvão deve ser substituído a cada 4 meses no máximo.

Como substituir o filtro de carvão?

Para os modelos retangulares S1/S2, insira a aresta T e prenda as fixações U. Para o modelo S3, rode os botões O em 90°, insira o bloco de carvão e depois feche. Para o modelo de baioneta, posicione-o ao centro e rode no sentido horário para travar.

O que fazer se a iluminação não funcionar?

Desligue o aparelho. Verifique primeiro se as lâmpadas estão corretamente inseridas. Se necessário, substitua as lâmpadas halógenas (máx. 20W, G4) usando uma pequena chave de fendas para desencaixar o plafonier. Não toque na lâmpada com as mãos.

Qual é a distância mínima entre o exaustor e o fogão?

A distância mínima é de 60 cm para fogões elétricos e de 75 cm para fogões a gás ou mistos. Respeite as instruções específicas do seu aparelho de cozinha.

Posso usar o exaustor sem filtro?

Não, nunca utilize o exaustor sem que a grelha esteja montada corretamente. A ausência de filtro aumenta o risco de incêndio e danifica o motor. Os filtros devem estar no lugar em todos os momentos.

Como limpar o exaustor?

Desligue o aparelho. Use um pano húmido com detergente líquido neutro. Não use álcool nem produtos abrasivos. Limpe pelo menos uma vez por mês, tanto no interior como no exterior.

O que fazer em caso de odor persistente?

Verifique o estado do filtro de carvão: se estiver saturado (geralmente após 4 meses), substitua-o. Certifique-se também de que o filtro antigordura está limpo. Se o problema persistir, verifique se não há obstrução no duto de evacuação.

Como substituir as lâmpadas halógenas?

Desligue o exaustor. Aguarde que as lâmpadas arrefeçam. Remova a grelha para aceder ao compartimento. Use uma pequena chave de fendas plana para desencaixar o protetor. Substitua por uma lâmpada halógena 20W máx. (G4) sem tocar na parte de vidro. Reencaixe o protetor.

MANUAL DE UTILIZADOR DU 6111 E SIBIR

Substituição das lâmpadas de halogênio

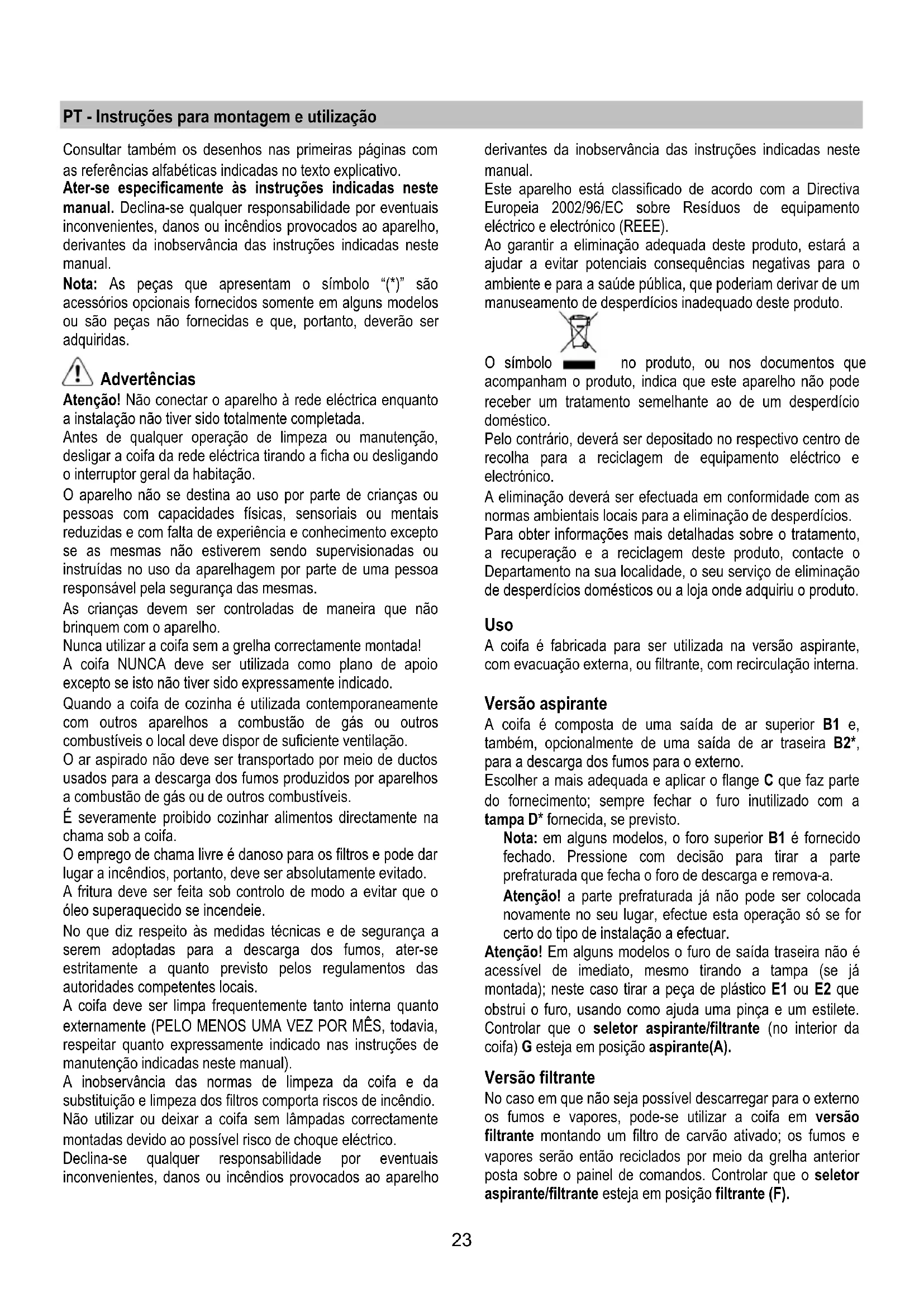

PT - Instruções para montagem e utilização

Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.

Nota: As peças que aparecem com o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica quando a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede elétrica tirando a ficha ou desligando o interruptor geral da habitação.

O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento, exceto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso do aparelho por parte de uma pessoa responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilize a coifa sem a grelha corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio, exceto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é realizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis, o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de dutos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.

O trabalho de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controle, de modo a evitar que o óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a serem adotadas para a descarga dos fumos, ater-se estritamente ao que está previsto nos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente, tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar o que está expressamente indicado nas instruções de manutenção deste manual).

A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Não utilize ou remova a coifa sem lâmpadas corretamente montadas, devido ao possível risco de choque elétrico.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho

derivantes da inobservância das instruções indicadas neste manual.

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de Equipamento Elétrico e Eletrônico (REEE).

Ao garantir a eliminação adequada deste produto, você estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento inadequado deste produto.

O símbolo — no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Uso

A coifa é fabricada para ser realizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna.

Versão aspirante

A coifa é composta de uma saída de ar superior B1 e, opcionalmente, de uma saída de ar traseira B2*, para a descarga dos fumos para o exterior.

Escolher a mais adequada e aplicar o flange C que faz parte do fornecimento; sempre fechar o furo inutilizado com a tampa D* fornecida, se previsto.

Nota: em alguns modelos, o furo superior B1 é fornecido fechado. Pressione com decisão para tirar a parte pré-cortada que fecha o furo de descarga e remova-a.

Atenção! A parte pré-cortada já não pode ser colocada novamente no seu lugar. Efetue esta operação só se estiver certo do tipo de instalação a efetuar.

Atenção! Em alguns modelos, o furo de saída traseira não é acessível de imediato, mesmo tirando a tampa (se já montada); neste caso, tirar a peça de plástico E1 ou E2 que obstrui o furo, usando como ajuda uma pinça e um estilete. Controlar que o seletor "Aspirante/filtrante" (no interior da coifa) esteja em posição aspirante (A).

Versão filtrante

No caso em que não seja possível descarregar para o exterior os fumos e vapores, pode-se utilizar a coifa em versão filtrante montando um filtro de carvão ativado; os fumos e vapores são então reciclados por meio da grelha anterior posta sobre o painel de comandos. Controlar que o seletor aspirante/filtrante esteja em posição filtrante (F).

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

Instalação

A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 60 cm no caso de fogões elétricos e 75 cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a gás estabelecerem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa nessas categorias de sobretensão III, conforme as regras de instalação.

Atenção: antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correto funcionamento, controlar sempre que o cabo de rede está montado corretamente.

Montagem

A coifa pode ser instalada na parede ou no fundo de um móvel pensil; se fornecido, utilize o molde H para furar com as distâncias corretas, caso contrário, apoie a coifa à parede ou ao fundo do móvel pensil e marque com um lápis os furos a serem executados.

Fixação à parede - Inserir as buchas para paredes J nos furos executados e dois parafusos K nos furos superiores, tirar a grelha e enganchar a coifa aos 2 parafusos, enfim, pela parte interna, inserir o terceiro parafuso L e apertá-los todos.

Fixação ao móvel pensil - Fixar a coifa com 4 parafusos M pelo zócalo do pensil.

Funcionamento

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinha e de deixá-la em funcionamento por aproximadamente 15 minutos após o termo do cozimento.

Se o seu produto for dotado de válvula com acionamento elétrico ou mecânico, as teclas e/ou os botões e/ou os

manípulos à disposição servem para o controlo das luzes e para a abertura e fechamento da válvula.

Manutenção

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando a tomada ou desligando o interruptor geral da habitação.

Limpeza

A coifa deve ser limpa frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros de gordura).

O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do padrão pode provocar riscos de incêndio.

O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente.

Filtro antigordura

Capta as partículas de gordura derivantes do cozimento. Caso se encontre no interior de uma grelha de suporte, pode ser de um dos seguintes tipos:

O filtro de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparecer pelos furos da grelha.

O filtro esponja deve ser lavado com água quente e sabão uma vez por mês e substituído a cada 5/6 lavagens.

O filtro metálico deve ser limpo uma vez por mês, com detergentes não agressivos, manualmente ou em máquina de lavar louças a baixas temperaturas e com ciclo breve. Após o filtro metálico para a gordura poder perder cor com as lavagens na máquina de lavar louça, as suas características de filtração não se alteram.

Para ter acesso ao filtro de gorduras, abrir a grelha por meio dos engates P e liberá-lo das fixações R1 ou R2.

O filtro metálico autoportante não tem grelha de suporte; para removê-lo, puxar as molas de desengate P4 para extrair o filtro por baixo.

Filtro de carvão ativo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a cozedura.

A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Pode ser um dos seguintes tipos:

Proceder em sentido inverso para a desmontagem.

Circular (V1-V2-V3 - vários modelos):

Engate de baioneta: posicioná-lo no centro como cobertura da grelha protetora do motor, tendo o cuidado que a referência X1 ou X2 ou X3 no filtro de carvão ativado corresponda com a referência Y1 ou Y2 no transporte e em seguida girar em sentido horário; no caso de desmontagem, girar em sentido anti-horário; se provido de lingueta Z, lembrar-se de antes erguê-la ligeiramente.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se de que estejam frias.

Substituição de lâmpadas 40W - Desparafusar a lâmpada danificada e substituí-la com lâmpada oval de no máx. 40W E14. Tirar a grelha para ter acesso ao vão das lâmpadas.

Substituição das lâmpadas de halogênio

Tenha acesso ao compartimento da lâmpada - extraia a proteção servindo-se de uma pequena chave de parafuso ou ferramenta semelhante como alavanca.

Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogênio de 20 W máx. (G4), tomando o cuidado para não as tocar com as mãos. Feche a cobertura (fixação por encaixe).

Se a iluminação não funciona, verifique se as lâmpadas foram corretamente instaladas na sua sede antes de chamar a assistência técnica.
