MANUAL DE UTILIZADOR DS 400 WH SIBIR

Versão isolada e Versão incorporada.

Instruções de Utilização

Käyttöohje

Bruksanvisning

Bruksanvisning

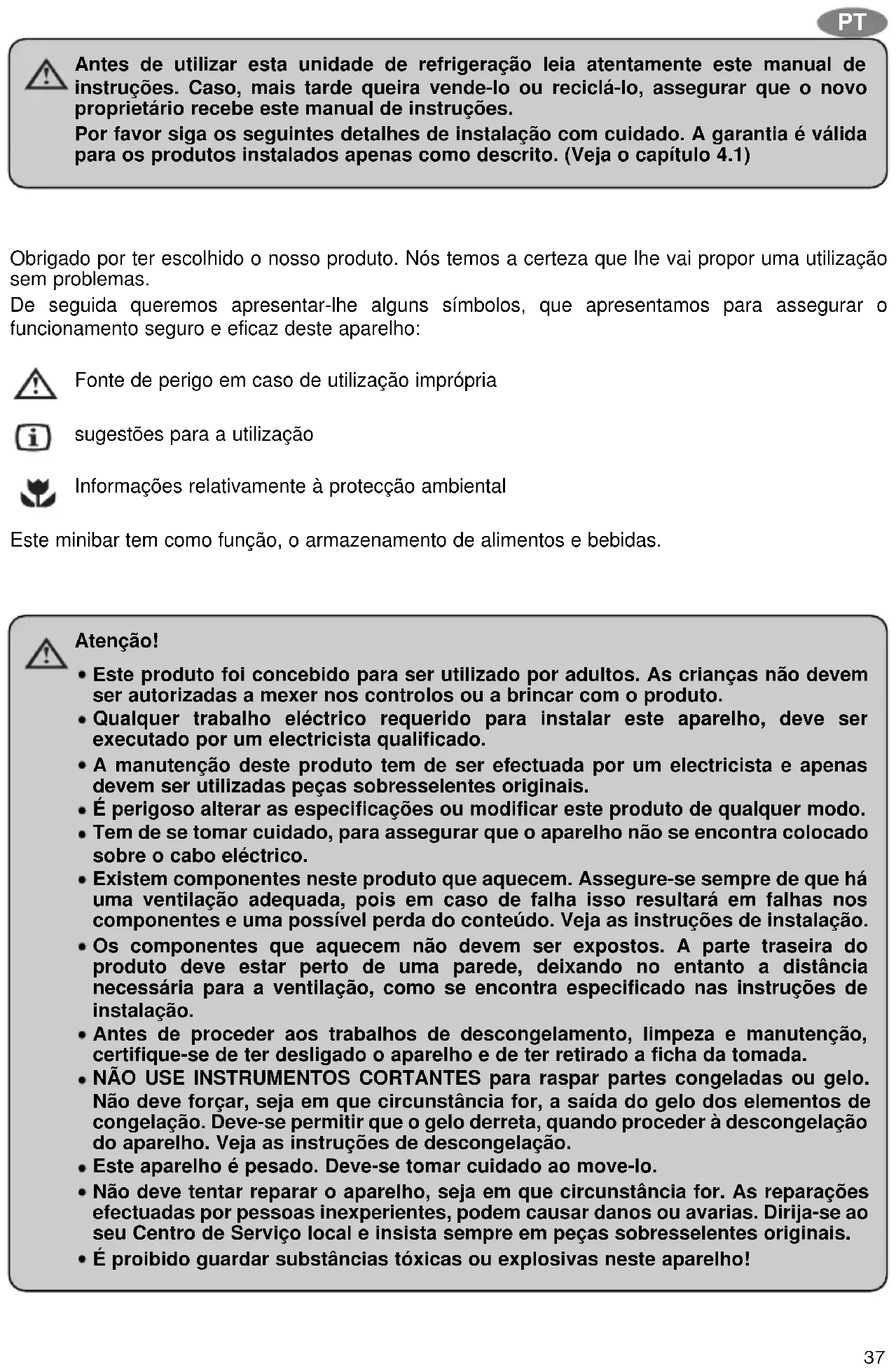

Antes de utilizar esta unidade de refrigeração leia atentamente este manual de instruções. Caso, mais tarde queira vende-lo ou reciclá-lo, assegurar que o novo proprietário recebe este manual de instruções.

Por favor siga os seguintes detalhes de instalação com cuidado. A garantia é válida para os produtos instalados apenas como descrito. (Veja o capítulo 4.1)

Obrigado por ter escolhido o nosso produto. Nós temos a certeza que lhe vai propor uma utilização sem problemas.

De seguida queremos apresentar-lhe alguns símbolos, que apresentamos para assegurar o funcionamento seguro e eficaz deste aparelho:

Fonte de perigo em caso de utilização imprópria

suggestões para a utilização

Informações relativamente à protecção ambiental

Este minibar tem como função, o armazenamento de alimentos e bebidas.

Atenção!

- Este produto foi concebido para ser utilizado por adultos. As crianças não devem ser autorizadas a mexer nos controlos ou a brincar com o produto.

- Qualquer trabalho eléctrico requerido para instalar este aparelho, deve ser executado por um electricista qualificado.

- A manutenção deste produto tem de ser efectuada por um electricista e apenas devem ser utilizadas peças sobresselentes originais.

- É perigoso alterar as especificações ou modificar este produto de qualquer modo.

- Tem de se tomar cuidado, para assegurar que o aparelho não se encontra colocado sobre o cabo eléctrico.

- Existem componentes neste produto que aquecem. Assegure-se sempre de que há uma ventilação adequada, pois em caso de falha isso resultará em falhas nos componentes e uma possível perda do conteúdo. Veja as instruções de instalação.

- Os componentes que aquecem não devem ser expostos. A parte traseira do produto deve estar perto de uma parede, deixando no entanto a distância necessária para a ventilação, como se encontra especificado nas instruções de instalação.

- Antes de proceder aos trabalhos de descongelamento, limpeza e manutenção, certifique-se de ter desligado o aparelho e de ter retirado a ficha da tomada.

- NÃO USE INSTRUMENTOS CORTANTES para raspar partes congeladas ou gelo. Não deve forçar, seja em que circunstância for, a saída do gelo dos elementos de congelação. Deve-se permitir que o gelo derreta, quando proceder à descongelação do aparelho. Veja as instruções de descongelação.

- Este aparelho é pesado. Deve-se tomar cuidado ao move-lo.

- Não deve tentar reparar o aparelho, seja em que circunstância for. As reparações efectuadas por pessoas inexperientes, podem causar danos ou avarias. Dirija-se ao seu Centro de Serviço local e insista sempre em peças sobresselentes originais.

- É proibido guardar substâncias tóxicas ou explosivas neste aparelho!

ÍNDICE

1. Desembalar
2. Vista do aparelho
3. Limpeza
4. Colocação do aparelho

4.1. Instruções de instalação

4.1.1. Versões incorporadas
4.1.2. Versões isoladas

1. Utilização do aparelho

5.1. Operação inicial
5.2. Regulação da temperatura
5.3. Controlo da unidade de congelamento

1. Sugestões úteis
2. Descongelar, limpar e manter

7.1. Função de descongelamento automático

1. Luz interior
2. Inverter a porta de suspensão
3. Trocar o painel decorativo da porta
4. Montar e desmontar a pega

11.1. Montagem da pega
11.2. Desmontagem da pega

1. Colocar prateleiras / gavetas na posição correcta
2. Serviço de cliente
3. Pôr em funcionamento, dados técnicos

14.1. Ligação à rede eléctrica

1. Informações sobre a protecção ambiental
2. Reciclagem

Atenção!

Os acordos referentes à garantia estão em concordância com a directiva CEE 44/1999/CEE e com as condições normais aplicáveis no país em questão.

Para garantia ou outros serviços tais como, peças sobresselentes contacte por favor o nosso Serviço de Rede Dometic.

A garantia não cobre quaisquer danos causados por uso impróprio.

A garantia não cobre quaisquer modificações feitas no aparelho ou o uso de peças sobresselentes que não sejam originais Dometic.

A garantia não será aplicada, se as instruções de instalação e funcionamento não forem seguidas.

Ao contactar o Serviço de Rede Dometic, mencione por favor, o modelo, número do produto e número de série. Encontrará esta informação na placa de dados, colocada na parte interior da geladeira.

1. Desembalar

Após ter removido a embalagem, verificar se o aparelho não está danificado. Caso encontre danos no aparelho resultantes do transporte, informe de imediato a empresa transportadora.

Todos os modelos se encontram disponíveis em versões incorporadas e isoladas. BI no nome do

modelo, refere-se à versão incorporada e FS à versão isolada. Por favor verifique a sua versão do produto (figura 1.) e siga as instruções relevantes sobre a instalação e o funcionamento.

2. Vista do aparelho (fig. 2)

1. Fecho da porta (se existir)
2. Porta
3. Evaporador
4. Botão do termóstato
5. Tampa do compartimento de congelador
6. Luz interior
7. Prateleiras
8. Moldura de pé
9. Sensor do ar
10. Prateleiras da porta
11. Sensor do evaporador

EM CASO DA SEU MINIBAR SE ENCONTRAR EQUIPADA COM FECHADURA, A DOMETIC ZRT NÃO SE RESPONSABILIZA POR PERDA OU DANOS DE CHAVES. PODE SER FORNECIDO UM FECHADURA COMPLETA.

3. Limpeza

Limpe O MINIBAR bem e regularmente, sempre que necessário. Retirar as prateleiras. No interior, as prateleiras e a porta, devem ser lavadas com uma solução, água morna, de bicarbonato de sódio. Finalmente, enxagúe com um esfregão em água morna e seque com um pano limpo. Não lave quaisquer partes de plástico com água que não esteja morna e não as exponha ao calor intenso. A parte exterior deve ser limpa regularmente, enxaguando com um pano húmido.

NUNCA USE QUÍMICOS FORTES OU MATERIAIS DE LIMPEZA ABRASIVOS EM QUALQUER PARTE DO APARELHO.

4. Colocação do aparelho

Ao utilizar a geladeira pela primeira vez, tenha atenção aos seguintes pontos:

• ASSEGURE-SE DE QUE A MINIBAR SE ENCONTRA NIVELADO
- A LIGAÇÃO NA PARTE TRASEIRA AQUECE COM A UTILIZAÇÃO
- A MINIBAR NÃO POSSUI "MOTOR", PELO QUE SE TORNA MUITO SILENCIOSO
• PERMITA UM MÍNIMO DE 3 HORAS PARA OBTER SINAIS DE CONGELAMENTO

i Durante o processo de refrigeração o aparelho emite calor do condensador (por baixo da parte superior da cobertura traseira) para o ar ambiente. Quando mais ventilado se encontre o condensador, mais eficaz será a refrigeração.

- Outra condição para um funcionamento satisfatório é, que o aparelho esteja nivelado.

Isto verifica-se da melhor maneira, colocando um copo de água em cima do aparelho.

• É importante que o aparelho não esteja exposto directamente a calor (raios solares, radiadores, perto de um forno, etc.).
• Por favor não coloque a geladeira sobre uma carpete espessa!

4.1. Instruções de instalação

Encontram-se disponíveis os quatro tamanhos da série miniCool nas versões incorporadas e isoladas.

4.1.1. Versões incorporadas (fig. 3)

Esta versão foi concebida para a incorporação. O modelo incorporado não contém moldura de pé e tampa da unidade de congelamento - comparado com a versão isolada (figura 1.).

O aparelho miniCool pode se aparafusado num móvel, utilizando as fixações na base. Aparafusar os parafusos (figura 3).

4.1.2. Versões isoladas (fig. 4-5)

Estas versões deviam ser utilizadas de modo isolado. As tampas da unidade de congelamento protegem das partes quentes das unidades de congelamento. As molduras de pé com grelhas asseguram a ventilação conveniente.

Estes modelos também podem ser inseridos na mobília, utilizando dobradiças ou simplesmente colocados num lugar já existente. Neste caso, tenha em consideração os itens da lista abaixo descrita.

PT

IMPORTANTE

Siga por favor com cuidado, os detalhes de instalação abaixo descritos. A garantia apenas é válida para os produtos instalados segundo o descrito

1. O MINIBAR tem de estar nivelado em ambas as direcções
2. Deve existir um intervalo de 20 mm até à parede

3. A ventilação deve ser fornecida segundo indicado nas alternativas A, B, C ou D

4. Entrada de ar

5. Saída de ar

6. Grelha de ventilação

7. Apenas a unidade de frio inteira, tem de indicar para a circulação de ar, como indicado

8. O ar que passa pela conduta não deve ser pré-aquecido por qualquer fonte de calor

9. As grelhas de ventilação, se usadas, têm de ter aberturas de pelo menos 200 cm² cada

Durante a instalação assegure-se de que o cabo da rede se encontra acessível permanentemente.

5. Utilização do aparelho

Para ligar o minibar, insira a ficha na tomada e ligue esta última se necessário. Os elementos de congelamento mostram sinais de frio após 1-2 horas, dependendo da temperatura ambiente.

5.1. Operação inicial

• O dispositivo tem de ser ligado a uma tomada de terra apropriada
• O miniCool inicia o seu funcionamento automaticamente com um auto-teste. O díodo luminoso acende várias vezes e após algum tempo uma luz contínua seguirá, caso a porta esteja aberta.
• O miniCool atinge a sua temperatura de funcionamento após várias horas

5.2. Regulação da temperatura (fig. 6)

A regulação normal situa-se no meio do botão do termóstato (fig. 6), mas pode variar com as condições de carregamento e instalação. Se for necessário alterar a regulação, pode-se virar o botão para um símbolo mais alto, de forma a atingir uma temperatura mais fria, ou para um símbolo mais baixo, para atingir uma temperatura mais quente. O efeito de qualquer regulação pode ser verificado através de um termómetro, depois da minibar ter trabalhado por algum tempo, de forma a regular-se.

5.3. Controlo da unidade de congelamento (CUC)

Este componente electrónico verifica o funcionamento, após cada período de descongelamento (cada 24 horas), medindo a temperatura das gotas do evaporizador. Se registar algum problema o refrigerador será desligado e o diodo luminoso da luz interior começa a piscar de modo contínuo. Caso isto aconteça deverá verificar se o refrigerador foi sobrecarregado, se a porta está correctamente fechada e se a ventilação da unidade de congelamento está correcta e se o refrigerador está nivelado. Após a verificação, desligue o refrigerador por 10 segundos e volta a ligá-lo. Assim a unidade será reinicializada e voltará a funcionar. Se o piscar contínuo voltar, existe um problema e devia-se contactar o serviço da Dometic.

i 6. Sugestão útil

Não encha demasiado o aparelho. Ponha as bebidas e a comida no aparelho, somente quando os mesmos tiverem à temperatura ambiente. É conveniente deixar algum espaço entre os produtos no aparelho, para assegurar uma refrigeração mais eficaz e regular. Se as prateleiras se encontrarem demasiado juntas, podem existir variações de temperatura inaceitáveis.

7. Descongelar, limpar e manter (fig. 7)

O gelo formar-se-á gradualmente nas superfícies do evapordor e não deve ser permitido que se torne muito denso, uma vez que actua como isolador e interfere no congelamento.

O gelo derrete e a água proveniente da descongelação escorrerá através do tubo de drenagem da goteira para o recipiente de evaporação, localizado no fundo da parte traseira do minibar (fig. 7). A água proveniente do descongelamento evaporar-se-á automaticamente no ar circulante e por isso não é necessário esvaziar o recipiente manualmente.

Para desligar a unidade, desligue o refrigerador do fornecimento de electricidade e deixe a porta do aparelho aberta. Após descongelar, o interior deve ser seco, com um pano limpo e húmido.

7.1. Função de descongelação automático

A primeira fase de descongelação começa 39 horas após a operação inicial e dura duas horas.

Após isto, o aparelho funciona por um período de 22 horas, seguido por um período de 2 horas de descongelação.

8. Luz interior (fig. 8)

Dois díodos de iluminação (A) colocados numa placa de condução electrónica, iluminam o compartimento de congelação, quando a porta se encontra aberta.

Dois sensores (B) controlam, se a porta se encontra fechada ou não e os díodos luminosos vão trabalhar de acordo com isso.

9. Inverter a porta de suspensão (fig. 9-10)

• Desligar o cabo da rede eléctrica.
• Deitar o aparelho de lado.
• Desmontar os 6 parafusos (1) da moldura de pé e o parafuso no centro da grade de ventilação, desmontar a armadura.
• Coloque o minibar sobre a mesa para lhe facilitar o trabalho.
• Abra a porta e solte o grampo de suporte (2) da dobradiça superior, com a ajuda de uma chave de parafusos e retire o pino (fig. 10.)
• Remova a porta e a anilha da dobradiça.
• Remova o pino da dobradiça inferior (3) e os suportes superior e inferior da dobradiça (4) da mesma forma que no caso do pino da dobradiça superior
• Coloque o pino da dobradiça superior (3) no sítio desejado.
• Volte a colocar a porta e a anilha da dobradiça e coloque o pino da dobradiça superior (2).
• Coloque também os dois suportes da dobradiça (4).
• Fixar a moldura de pé com os 7 parafusos desmontados.

10. Trocar o painel decorativo da porta (fig. 11)

Caso, a geladeira seja fornecida com uma pega, esta primeiro tem de ser desmontada para poder trocar o painel da porta.

Remova os parafusos (1) do painel principal (3).

Remova a roseta (2) (em caso da versão de minibar com fechadura).

Faça deslizar o painel decorativo (4) da moldura da porta e insira o painel novo (espessura máxima 2 mm).

Volte a colocar o painel principal, a roseta e os parafusos na sequência contrária.

11. Montar e desmontar a pega (se existir)

A pega encontra-se entre os acessórios fornecidos e deve ser montada e desmontada como descrito a seguir:

11.1. Montagem da pega (fig 12-13)

11.2. Desmontagem da pega (fig 14)

12. Colocar prateleiras na posição correct (fig 15)

• Tire a prateleira (gaveta) até o bloqueio.
• Aperte o bloqueio nas duas barras de guia.
• Tire as prateleiras e as barras de guia e coloque as na posição desejada.
• Depois de ter engatado a prateleira já nao pode ser tirada inteiramente para fora.

13. Serviço de cliente

Antes de chamar um técnico de serviço, tente o seguinte:

Problema	Possível causa	Solução
A unidade não arrefece o suficiente	O controlo do termóstato está regulado baixo demais	Regule-o para uma posição mais alta
	Comida a mais foi posta a refrigerar	Retire alguma comida
	A porta não está propriamente fechada	Verifique se a porta está fechada
	A circulação de ar interna está restringida.	Melhore a circulação de ar interior
A unidade não arrefece de todo e os díodos luminosos estão a piscar	O sistema CUC parou a operação	Veja o manual de instruções 5.3.
A unidade não arrefece de todo e não há luzes acesas	A ficha não está correctamente ligada à corrente	Verifique a ligação.
	Não há tensão na tomada	Verifique se há tensão

PT

Se, após verificar todos os pontos acima mencionados e, mesmo assim, o minibar continua a não funcionar satisfatoriamente, contacte um serviço técnico Dometic. Mencione o problema, modelo, produto e número de série. (Detalhes do modelo, produto e número de série, podem ser encontrados na placa de dados, que se encontra na parte esquerda superior do compartimento interior).

Em caso de avaria no aparelho contacte o seu centro de serviço mais próximo veja o contacto na lista telefónica.

www.dometic.com

14. Pôr em funcionamento

Dados técnicos:

Modelo DS 200 DS 300 DS 400 DS 600
Tipo DS20-60 DS20-60 DS20-60 DS20-60
Volume máximo 23 Litros 28 Litros 34 Litros 45 Litros
Corrente 220 - 240V (CA) 220 - 240V (CA) 220 - 240V (CA) 220 - 240V (CA)
Consumo 65W 65W 65W 65W
Consumo de energia 0,740 KWh / 24h 0,755 KWh / 24h 0,760 KWh / 24h 0,765 KWh / 24h
Classe climática SN	SN	SN	SN
Refrigerante	147g H_2O + 98 g NH_3	151g H_2O +101 g NH_3	151g H_2O +101 g NH_3

14.1. Ligação à rede eléctrica

O aparelho só pode ser utilizado com a tensão indicada na placa de dados. A ficha de corrente do aparelho tem de estar ligada a uma tomada de terra em concordância com as regulações.

Qualquer trabalho eléctrico requerido para instalar este aparelho deve ser realizado por um electricista qualificado ou por outra pessoa igualmente competente.

O fabricante recusa qualquer compromisso legal, caso estas medidas de segurança não sejam respeitadas.

Antes de ligar, certifique-se de que o fornecimento de tensão eléctrica é a mesma que a indicada na placa de dados do aparelho.

15. Informações sobre a protecção ambiental

O amónio (hidrogénio natural e nitrogénio composto) é usado como um agente de refrigeração na unidade de refrigeração.

O ciclopentano, amigo do ozono, é usado como um agente espumoso, no isolamento de PU.

O cromato de sódio é usado para protecção de corrosão (menos de 2 % do peso do refrigerante).

16. Reciclagem

Depois de retirar o aparelho da caixa, deve remover os materiais de embalagem para um local de recolha. Ao fim do seu tempo de uso, o aparelho deve ser entregue a uma firma especializada em recolha e reciclagem que aproveitará alguns materiais, que ainda contenham alguma utilidade. O resto será destruído apropriadamente.

Aparelhos caracterizados com este símbolo precisam ser jogados fora nos pontos de recolha locais especiais para descarte de aparelhos eléctricos e electrónicos.

Este aparelho não deve ser jogado fora junto com o lixo doméstico normal!

Os frigoríficos da Dometic levam um símbolo na placa de características técnicas (placa do tipo) no interior do aparelho.

Este aparelho segue as seguintes directivas da CEE:

Directiva-LVD 73/23/CEE corrida com

90/683/CEE

Directiva-EMC 89/336/CEE

Directiva- RoHS 2002/95/CE
