MANUALE UTENTE DS 400 WH SIBIR

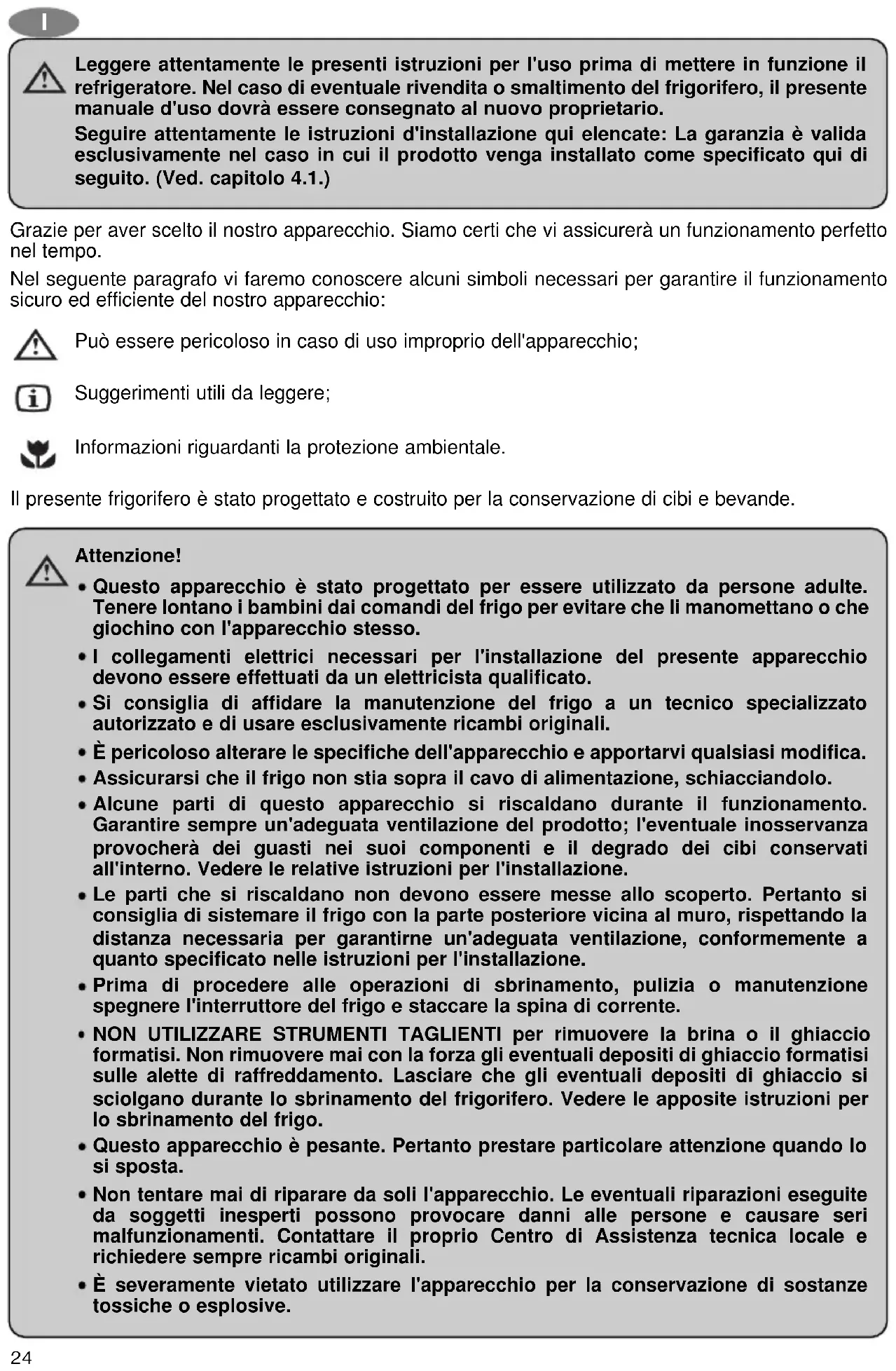

Après avoir déballé l'appareil, les matériaux d'emballage devraient être acheminés vers votre site local de collecte des déchets. En fin de vie, il est recommandé de confier l'appareil à une entreprise spécialisée de collecte et de recyclage qui pourra assurer la récupération des matériaux recyclables et un recyclage écologique de l'appareil. Les appareils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques. Il est interdit de jeter ce produit dans les ordures ménagères. Sur les réfrigérateurs Dometic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) apposée à l'intérieur de l'appareil. Cet appareil est conforme aux directives CEE suivantes : Directive LVD 73/23/CEE y compris la modification 90/683/CEE Directive EMC 89/336/CEE Directive RoHS 2002/95/CE24 Grazie per aver scelto il nostro apparecchio. Siamo certi che vi assicurerà un funzionamento perfetto nel tempo. Nel seguente paragrafo vi faremo conoscere alcuni simboli necessari per garantire il funzionamento sicuro ed efficiente del nostro apparecchio: Può essere pericoloso in caso di uso improprio dell'apparecchio; Suggerimenti utili da leggere; Informazioni riguardanti la protezione ambientale. Il presente frigorifero è stato progettato e costruito per la conservazione di cibi e bevande. Attenzione! Questo apparecchio è stato progettato per essere utilizzato da persone adulte. Tenere lontano i bambini dai comandi del frigo per evitare che li manomettano o che giochino con l'apparecchio stesso. I collegamenti elettrici necessari per l'installazione del presente apparecchio devono essere effettuati da un elettricista qualificato. Si consiglia di affidare la manutenzione del frigo a un tecnico specializzato autorizzato e di usare esclusivamente ricambi originali. È pericoloso alterare le specifiche dell'apparecchio e apportarvi qualsiasi modifica. Assicurarsi che il frigo non stia sopra il cavo di alimentazione, schiacciandolo. Alcune parti di questo apparecchio si riscaldano durante il funzionamento. Garantire sempre un'adeguata ventilazione del prodotto; l'eventuale inosservanza provocherà dei guasti nei suoi componenti e il degrado dei cibi conservati all'interno. Vedere le relative istruzioni per l'installazione. Le parti che si riscaldano non devono essere messe allo scoperto. Pertanto si consiglia di sistemare il frigo con la parte posteriore vicina al muro, rispettando la distanza necessaria per garantirne un'adeguata ventilazione, conformemente a quanto specificato nelle istruzioni per l'installazione. Prima di procedere alle operazioni di sbrinamento, pulizia o manutenzione spegnere l'interruttore del frigo e staccare la spina di corrente. NON UTILIZZARE STRUMENTI TAGLIENTI per rimuovere la brina o il ghiaccio formatisi. Non rimuovere mai con la forza gli eventuali depositi di ghiaccio formatisi sulle alette di raffreddamento. Lasciare che gli eventuali depositi di ghiaccio si sciolgano durante lo sbrinamento del frigorifero. Vedere le apposite istruzioni per lo sbrinamento del frigo. Questo apparecchio è pesante. Pertanto prestare particolare attenzione quando lo si sposta. Non tentare mai di riparare da soli l'apparecchio. Le eventuali riparazioni eseguite da soggetti inesperti possono provocare danni alle persone e causare seri malfunzionamenti. Contattare il proprio Centro di Assistenza tecnica locale e richiedere sempre ricambi originali. È severamente vietato utilizzare l'apparecchio per la conservazione di sostanze tossiche o esplosive. Leggere attentamente le presenti istruzioni per l'uso prima di mettere in funzione il refrigeratore. Nel caso di eventuale rivendita o smaltimento del frigorifero, il presente manuale d'uso dovrà essere consegnato al nuovo proprietario. Seguire attentamente le istruzioni d'installazione qui elencate: La garanzia è valida esclusivamente nel caso in cui il prodotto venga installato come specificato qui di seguito. (Ved. capitolo 4.1.) I25 INDICE

1. Rimozione dell'imballaggio

2. Vista dell'apparecchio

4. Posizionamento dell'apparecchio

4.1. Istruzioni per l'installazione

4.1.1. Versioni da incasso

4.1.2. Versioni normali, non da incasso

5. Funzionamento dell'apparecchio

5.1. Messa in funzione 5.2. Regolazione della temperatura 5.3. Controllo del gruppo refrigerante

6. Suggerimenti utili

7. Sbrinamento, pulizia e manutenzione

7.1. Funzione di sbrinamento automatico

8. Illuminazione interna

9. Inversione del senso di apertura della porta

10. Sostituzione del pannello decorativo frontale

11. Fissaggio e rimozione della

11.1. Fissaggio della maniglia 11.2. Rimozione della maniglia

12. Posizionare il ripiano a grata /cassetto

13. Assistenza Clienti

14. Messa in servizio, caratteristiche tecniche

14.1. Collegamento alla rete elettrica

15. Informazioni per la protezione dell'ambiente

Attenzione! Le condizioni di garanzia sono conformi alla direttiva CE 44/1999/CE nonché alle disposizioni specifiche applicabili nel paese interessato. Per questioni di garanzia o altre esigenze di assistenza tecnica (come p.es. i ricambi) contattare Dometic Service Network. La garanzia decade in caso di danni causati da un uso improprio dell'apparecchio. La garanzia non comprende qualsiasi modifica apportata all'apparecchio o qualora non fossero utilizzati ricambi originali Dometic. La garanzia decade in caso di inosservanza delle istruzioni di installazione e uso. Nel contattare Dometic Service Network occorre segnalare il modello, il codice prodotto e il numero di serie. Queste informazioni sono riportate sulla targhetta identificativa applicata all'interno del frigorifero. I26

1. Rimozione dell'imballaggio

Verificare l'integrità dell'apparecchio dopo averlo rimosso dalla confezione. Segnalare immediatamente al trasportatore eventuali danni riconducibili al trasporto dell'apparecchio stesso. Tutti i modelli sono disponibili in versione normale e da incasso. La sigla BI nel nome del modello

2. Vista dell'apparecchio (Fig.2.)

indica la versione da incasso, la sigla FS invece quella normale non da incasso. Verificare la versione del prodotto (figura 1) e seguire le relative istruzioni per l'installazione e il funzionamento.

1. Meccanismo di chiusura porta (se in dotazione)

4. Selettore termostatico

5. Copertura gruppo refrigerante

6. Illuminazione interna

11. Sensore evaporatore

Pulire regolarmente i ripiani del frigorifero a seconda della necessità. Rimuovere i vari ripiani del frigorifero. Si consiglia di lavare i ripiani del vano frigorifero e quelli della porta utilizzando una soluzione di bicarbonato di sodio e acqua tiepida. Infine, sciacquare usando esclusivamente uno straccio imbevuto di acqua tiepida e asciugare con un panno pulito. Usare solo ed esclusivamente acqua tiepida (non calda) per lavare le parti di plastica e non esporre queste ultime a calore per asciugarle. Si consiglia di pulire il contenitore con regolarità, utilizzando un panno umido e pulito.

dell'apparecchio Alla prima messa in funzione del frigorifero verificare i seguenti punti:

PROPRIO 'MOTORE' E PER QUESTO È

UN EFFETTO REFRIGERANTE. Durante il processo di refrigerazione l'apparecchio emette calore dal condensatore (parte superiore del riparo posteriore) nell'ambiente circostante. Pertanto, con una migliore ventilazione del condensatore la refrigerazione sarà più efficiente. L'altra condizione necessaria a un funzionamento soddisfacente è che l'apparecchio deve essere posizionato perfettamente in piano. La suddetta condizione potrà essere verificata con l'ausilio di un bicchiere d'acqua posizionato sul piano superiore dell'apparecchio stesso. È importante che l'apparecchio non venga esposto al calore diretto (luce solare, radiatori, stufe, ecc.). Non posizionare mai il frigorifero su una moquette o un tappeto spessi. 4.1. Istruzioni per l'installazione Tutti i quattro i modelli della serie miniCool sono disponibili nella versione normale e da incasso.

4.1.1. Versioni da incasso (Fig.3.)

Questa versione è stata progettata per essere incassata. I modelli da incasso, a differenza di quelli "normali", non sono dotati di telaio di base e copertura del gruppo refrigerante (figura 1). Il miniCool può essere fissato al mobile di alloggiamento usando gli appositi fissaggi predisposti sul fondo stesso. Inserire e avvitare le viti.

4.1.2. Versioni normali, non da

incasso (Fig.4-5.) Queste versioni sono state progettate per un uso indipendente, non da incasso. I ripari di copertura del gruppo refrigerante fanno da27

5.2. Regolazione della temperatura (Fig.6.) L'impostazione necessaria per il normale funzionamento del frigorifero corrisponde alla posizione intermedia della manopola del termostato (fig. 6), ma può variare secondo le condizioni di carico e di installazione del frigorifero. Qualora fosse necessaria una variazione della regolazione termostatica, ruotare la manopola su un simbolo più in alto per aumentare la temperatura o su un simbolo più in basso per diminuirla. L'effetto della regolazione può essere verificato con un termometro quando il frigorifero, dopo alcune ore, ha raggiunto la nuova temperatura di raffreddamento impostata. 5.3. Controllo del gruppo refrigerante (Cooling Unit Control, CUC) Il sistema elettronico controlla il funzionamento dopo ogni ciclo di sbrinamento (ogni 24 ore) misurando il calo di temperatura dell'evaporatore. Se viene registrato un problema il frigorifero si arresta e i LED dell'illuminazione interna cominciano a lampeggiare in modo continuo. In questo caso si consiglia di verificare che il frigorifero non sia stato riempito in modo eccessivo, che la porta sia stata chiusa, che la ventilazione del gruppo refrigerante sia corretta e che il frigorifero sia a livello. Dopo il controllo, staccare la spina del frigorifero per almeno 10 secondi e inserirla nuovamente nella presa. Con questa operazione l'apparecchio verrà resettato e riprenderà il regolare funzionamento. Se i LED lampeggiano nuovamente, significa che è presente un'anomalia. In questo caso contattare il servizio di assistenza tecnica Dometic.

6. Suggerimenti utili

Evitare di riempire eccessivamente il frigorifero. Caricare il frigorifero con cibi e/o bevande caldi solo quando quest'ultimi sono stati raffreddati in modo da raggiungere la temperatura ambiente. Il riempimento eccessivo dei ripiani interni può causare variazioni di temperatura inaccettabili.

7. Sbrinamento, pulizia e

manutenzione (Fig.7.) Col tempo si formerà uno strato di ghiaccio sulle alette di raffreddamento. Evitare che questo strato diventi troppo spesso, in quanto il ghiaccio che si viene a formare impedisce un corretto raffreddamento. Il miniCool è dotato di un termostato elettronico e completamente automatico. protezione alle parti calde del gruppo stesso. La griglia di aerazione alla base del frigorifero assicura una sufficiente ventilazione. Questi modelli possono comunque essere installati a incasso montando le apposite cerniere a traino o possono essere semplicemente inseriti in uno spazio predisposto. In tal caso è indispensabile osservare le istruzioni riportate di seguito. IMPORTANTE Seguire attentamente le seguenti istruzioni dettagliate per l'installazione. La garanzia è valida esclusivamente per i prodotti installati conformemente alle descrizioni riportate.

1. Il frigorifero deve essere per

fettamente in piano in entrambe le direzioni.

2. Rispettare una distanza minima di 20 mm

3. Assicurare un'adeguata ventilazione secondo

una delle alternative A, B, C o D (fig. 4-5).

3. griglia di ventilazione

4. Solo il gruppo refrigerante completo deve

entrare nel condotto, come rappresentato in figura.

arsi che l'aria introdotta non venga preriscaldata da eventuali fonti di calore.

6. Le eventuali griglie di aerazione utilizzate

devono avere una superficie di apertura minima di 2 00 cm² ciascuna. Durante l'installazione assicurarsi che la spina di corrente sia accessibile in qualsiasi momento.

dell'apparecchio Per la messa in funzione del frigorifero collegare la spina di alimentazione alla presa elettrica. Se necessario, inserire l'alimentazione della presa elettrica tramite l'apposito interruttore. Le alette di raffreddamento, a seconda della temperatura ambiente, dovrebbero mostrare segni di corretto funzionamento dopo ca. 1-2 ore. 5.1. Messa in funzione Il frigorifero deve essere connesso a una presa elettrica debitamente collegata a terra. Il miniCool si accende automaticamente effettuando un test di autoverifica. Il LED si accende con una luce intermittente rimanendo acceso con luce fissa, dopo un determinato periodo, se la porta del frigorifero è aperta. Il miniCool raggiunge la sua temperatura di esercizio solo dopo alcune ore.28

Il ghiaccio formatosi verrà sciolto, e l'acqua di sbrinamento passerà attraverso il tubo di scarico dalla canalina di raccolta fin dentro l'apposita vaschetta collocata nella parte inferiore della parete di fondo del frigorifero (Fig. 7). L'acqua di sbrinamento evapora automaticamente grazie al ricircolo dell'aria, per cui non occorre svuotare la vaschetta manualmente. Per spegnere l'apparecchio scollegarlo dalla rete di alimentazione elettrica e lasciare la porta del frigorifero aperta. A sbrinamento terminato, si consiglia di pulire le parti interne del frigorifero utilizzando un panno umido e pulito. 7.1. Funzione di sbrinamento automatico Il primo ciclo di sbrinamento inizia dopo 39 ore dalla messa in funzione e dura due ore. Dopodiché il frigorifero funziona in raffreddamento continuo per 22 ore, seguito da un altro ciclo di sbrinamento della durata di 2 ore.

8. Illuminazione interna (Fig.8.)

Aprendo la porta del frigorifero il vano interno viene illuminato da due LED (A) posti su una scheda elettronica. Lo stato della porta, "aperta" o "chiusa", è controllato da due sensori (B) e segnalato dagli appositi LED.

9. Inversione del senso di

apertura della porta (fig. 9-10) Scollegare il frigorifero dalla rete di alimentazione; Posare il frigorifero su un fianco; Togliere le 6 viti (1) al telaio basso e la vite nel centro della griglia di ventilazione, togliere il telaio; Posizionare il frigorifero su un tavolo per facilitare le operazioni; Aprire la porta e sollevare il tappo ferma-perno (2) della cerniera superiore con un cacciavite. Poi spingere fuori il perno. (fig. 10.) Rimuovere la porta e la rondella della cerniera; Rimuovere il perno della cerniera inferiore (3) e i tappi della cerniera superiore e inferiore (4) operando come descritto nel paragrafo precedente; Inserire il perno (3) della cerniera inferiore nell'apposita sede sul lato desiderato; Rimontare la porta e la rondella della cerniera inserendo il perno (2) della cerniera superiore nella sua sede; Successivamente, inserire i 2 tappi ferma-perno (4) delle cerniere; Fissare il telaio basso con le 7 viti tolte.

10. Sostituzione del pannello

decorativo frontale (fig. 11) Se il frigo viene fornito con la maniglia, questa deve essere prima rimossa in caso di sostituzione del pannello della porta. Rimuovere le viti di fissaggio (1) del pannello frontale (3); Rimuovere la rosetta (2) (per versioni dotate di serratura); Sollevare e rimuovere il pannello frontale (3); Sfilare il pannello decorativo (4) dal telaio della porta e inserire il nuovo pannello (spessore max. 2 mm); Rimontare il pannello frontale, la rosetta e le viti precedentemente rimosse procedendo a ritroso rispetto alla sequenza di smontaggio.

11. Fissaggio e rimozione

della maniglia La maniglia, che fa parte degli accessori dell'apparecchio, deve essere fissata e rimossa come segue: 11.1. Fissaggio della maniglia (fig. 12-13) 11.2. Rimozione della maniglia (fig. 14)

12. Posizionare il ripiano a

grata (fig. 15) Estrarre il ripiano a grata fino alla sicura. Premere la sicura nelle due guide di scorri- mento. Estrarre il ripiano a grata e le guide ed inserir-le nel punto desiderato. Dopo l'inserimento ad incastro il ripiano a grata non puo piu essere estratto completa-mente29

13. Assistenza Clienti

Prima di chiamare l'Assistenza tecnica, effettuare un semplice controllo dei seguenti punti: Se il frigorifero dovesse continuare a non funzionare correttamente dopo aver effettuati i controlli sopra descritti, contattare il Centro di Assistenza più vicino. Descrivere brevemente il problema indicando il modello, il codice prodotto e il numero di serie del frigorifero. (Il modello, il codice prodotto e il numero seriale sono riportati sulla targhetta di identificazione applicata in alto sulla sinistra all'interno del vano frigorifero). In caso di guasto o anomalia contattare il Centro di Assistenza più vicino - consultare l'elenco telefonico locale. www.dometic.com ProblemaL'apparecchio non raffredda in modosufficiente.L'apparecchio non raffredda e tutti iLED lampeggianoL'apparecchio non raffredda e tutti iLED sono spentiCausa possibileIl controllo del termostato è stato impostatoa una temperatura troppo bassaIl frigo è stato caricato con troppi cibi e/obevande da raffreddareLa porta non è stata chiusa correttamenteIl ricircolo interno dell'aria è ostacolatoIl sistema CUC ha arrestato ilfunzionamento del frigoLa spina del cavo di rete non è collegatacorrettamente alla presa di alimentazioneAssenza di tensione nella presa di reteSoluzioneImpostare una temperatura più alta.Caricare il frigo con meno cibi e/obevandeVerificare che la porta del frigoriferosia chiusaGarantire una corretta ricicolazionedell'aria fredda all'interno del frigoVedere le apposite istruzioni al par. Verificare il corretto collegamento traspina e presa di reteVerificare la presenza o meno dellatensione di rete

14. Messa in servizio

Caratteristiche tecniche: 14.1. Collegamento alla rete elettrica L'apparecchio deve essere utilizzato esclusivamente con la tensione nominale riportata sull'apposita targhetta identificativa. Il cavo di rete dell'apparecchio deve essere solo connesso a una presa collegata a terra secondo le disposizioni locali vigenti in materia. I collegamenti elettrici necessari per l'installazione del presente apparecchio devono essere effettuati da un elettricista qualificato o da un'altra persona competente in materia. Il costruttore declina ogni responsabilità in caso di inosservanza di questi provvedimenti di sicurezza. Requisiti elettrici Prima di accendere il frigorifero assicurarsi che la tensione elettrica corrisponda a quella riportata sulla targhetta identificativa dell'apparecchio stesso. Modello DS 200 DS 300 DS 400 DS 600 Tipo DS20-60 DS20-60 DS20-60 DS20-60 Capacità totale 23 litri 28 litri 34 litri 45 litri Alimentazione di rete 220 - 240V (c.a.) 220 - 240V (c.a.) 220 - 240V (c.a.) 220 - 240V (c.a.) Assorbimento corrente 65W 65W 65W 65W Consumo d'energia 0,740 kWh/24h 0,755 kWh/24h 0,760 kWh/24h 0,765 kWh/24h Classe climatica SN SN SN SN Refrigerante 147g H

15. Informazioni per la

protezione dell'ambiente Il refrigerante utilizzato nel circuito frigorifero è ammoniaca (un composto naturale di idrogeno e azoto). L'agente di espansione utilizzato nella produzione dell'isolante (schiuma di poliuretano) è il ciclopentano, sostanza non dannosa per l'ozono. Per la protezione anticorrosione viene utilizzato il cromato di sodio (meno del 2 % del peso del refrigerante).

Dopo aver tolto l'apparecchio dalla confezione portare il materiale d'imballaggio in un punto di raccolta locale. Alla fine del suo ciclo vitale portare l'apparecchio presso una ditta di riciclaggio specializzata per la raccolta e il recupero dei materiali riutilizzabili. I materiali30

Il periodo di garanzia per i nostri prodotti è di un anno dalla data di vendita. Durante il periodo di garanzia la Società si impegna a sostituire gratuitamente tutte le parti Che presentassero difetti di fabbricazione esclusi i pezzi ad usura. Le riparazioni in garanzia si intendono franco Electrolux Commerciale S.r.l. - Moncalieri (To) o Sedi dei centri assistenza autorizzati. Eventuali spese di trasporto del materiale, trasferte o trasporto del personale sono a carica del Cliente. La garanzia decade automaticamente al verificarsi di una delle seguenti condizioni: a) cambio di proprietà dell'apparecchio (la garanzia è valida solo per il cliente a cui è intestata); b) guasto provocato da trascuratezza o imperizia nell'uso (urti o cadute dell'apparecchio, errata tensione di esercizio, ecc.); c) guasto provocato da impiego diverso da quello a cui l'apparecchio è destinato; d) manomissione dell'apparecchio o riparazione eseguita da persone estranee alla nostra organizzazione (cioè non dipendenti dalle nostre officine o dai centri di assistenza tecnica autorizzati). Regione Abruzzo Calabria Campania Campania Emilia Romagna Emilia Romagna Emilia Romagna Emilia Romagna Friuli Venezia Giulia Friuli Venezia Giulia Lazio Lazio Lombardia Lombardia Lombardia Marche Piemonte Piemonte Piemonte Puglia Sardegna Sicilia Sicilia Toscana Toscana Trentino Alto Adige Umbria Veneto Veneto Veneto Cittŕ Pescara Vibo Valentia Napoli Salerno Bologna Rimini Vaciglio Ferrara Muggia Beivars 7 Camini Roma Milano Brescia Varese Civitanova Marche Trofarello Genola Vercelli Bari Olbia Palermo Catania Porcari Firenze Bolzano Perugia Cavallino Verona Rubano Indirizzo Via Mazzini, 144 Via Terravecchia Inf. 99 Via Salomone, 23 Via Acquasanta-Zona Ind. P.zza della Pace, 7/F Via Paolucci, 14/B Via Collegarola, 70 Via Darsena, 74 Str. Per I Laghetti, 1 Via Emilia, 127 Via Tiburtina, 1470 Ang. Via Feo Belcari, 303/A Via Cadibona, 9 Via Triumplina, 19 Via Beratti, 21 Via De Amicis, 1 Str. Rondello, 11 V.Div.Alp.Cuneense, 2 S.S.142 Biella Laghi L.go Ciaia, 4 S.S. 127Km. 2,400Loc. Ist L.go Pisani V.le Africa, 190 Via Romana Est, 101 Via Sirtori, 39 V.le Europa, 60 Via S. Martino in Campo Via Fausta, 269 P.zza Carrubbio, 6/A Via Meucci, 13 Ditta Centrolux Vacatello Francesco Paolo Superfreddo sas Frigolettieri Accorsi Prospero C.R.E. Caravan Market Fabbri Claudio Centro Vacanze Punto Tre L.A.R.E. di Botti Valleriani Erranti e Farina Gialdini Bariati CAT Cluana Caravan Camper Home Grosso Vacanze Valsesia Centro Caravan C.A.I.P. S.A.R.C. Centro Caravan SIMA Emmemme Caravan Italux Pedrazzoli E 7 Caravan Camping Market C.A.T.E. Caravan Service CAP
