BEDIENUNGSANLEITUNG DS 400 WH SIBIR

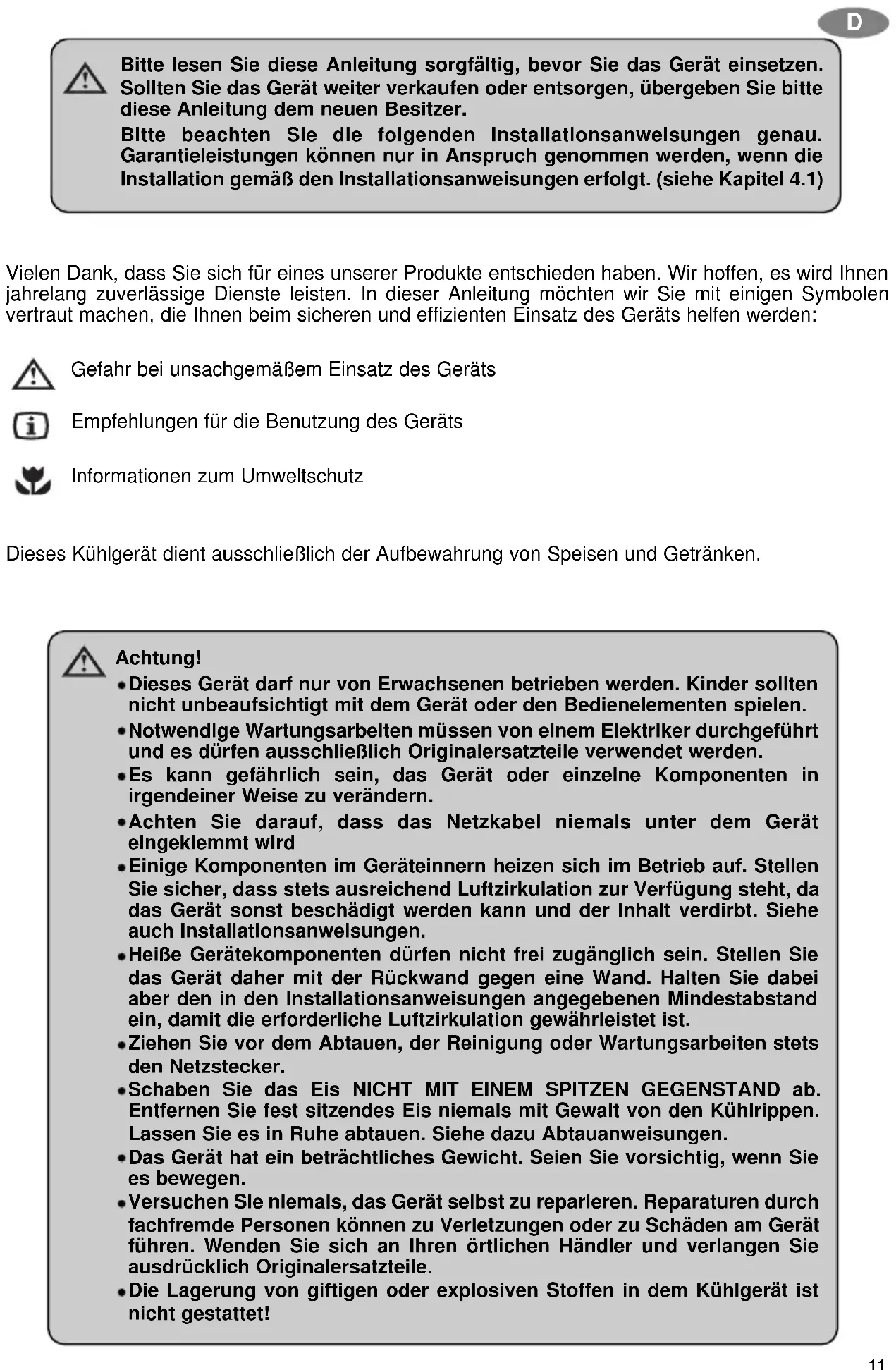

Bitte lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät einsetzen. Sollten Sie das Gerät weiter verkaufen oder entsorgen, übergeben Sie bitte diese Anleitung dem neuen Besitzer.

Bitte beachten Sie die folgenden Installationsanweisungen genau. Garantieleistungen können nur in Anspruch genommen werden, wenn die Installation gemäß den Installationsanweisungen erfolgt. (siehe Kapitel 4.1)

Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Wir hoffen, es wird Ihnen jahrelang zuverlässige Dienste leisten. In dieser Anleitung möchten wir Sie mit einigen Symbolen vertraut machen, die Ihnen beim sicheren und effizienten Einsatz des Geräts helfen werden:

Gefahr bei unsachgemäßem Einsatz des Geräts

Empfehlungen für die Benutzung des Geräts

Informationen zum Umweltschutz

Dieses Kühlgerät dient ausschließlich der Aufbewahrung von Speisen und Getränken.

Achtung!

- Dieses Gerät darf nur von Erwachsenen betrieben werden. Kinder sollten nicht unbeaufsichtigt mit dem Gerät oder den Bedienelementen spielen.

- Notwendige Wartungsarbeiten müssen von einem Elektriker durchgeführt und es dürfen ausschließlich Originalersatzteile verwendet werden.

- Es kann gefährlich sein, das Gerät oder einzelne Komponenten in irgendeiner Weise zu verändern.

- Achten Sie darauf, dass das Netzkabel niemals unter dem Gerät eingeklemmt wird

- Einige Komponenten im Geräteinnern heizen sich im Betrieb auf. Stellen Sie sicher, dass stets ausreichend Luftzirkulation zur Verfügung steht, da das Gerät sonst beschädigt werden kann und der Inhalt verdirbt. Siehe auch Installationsanweisungen.

- Heiße Gerätekomponenten dürfen nicht frei zugänglich sein. Stellen Sie das Gerät daher mit der Rückwand gegen eine Wand. Halten Sie dabei aber den in den Installationsanweisungen angegebenen Mindestabstand ein, damit die erforderliche Luftzirkulation gewährleistet ist.

- Ziehen Sie vor dem Abtauen, der Reinigung oder Wartungsarbeiten stets den Netzstecker.

- Schaben Sie das Eis NICHT MIT EINEM SPITZEN GEGENSTAND ab. Entfernen Sie fest sitzendes Eis niemals mit Gewalt von den Kühlrippen. Lassen Sie es in Ruhe abtauen. Siehe dazu Abtauanweisungen.

- Das Gerät hat ein beträchtliches Gewicht. Seien Sie vorsichtig, wenn Sie es bewegen.

- Versuchen Sie niemals, das Gerät selbst zu reparieren. Reparaturen durch fachfremde Personen können zu Verletzungen oder zu Schäden am Gerät führen. Wenden Sie sich an Ihren örtlichen Händler und verlangen Sie ausdrücklich Originalersatzteile.

•Die Lagerung von giftigen oder explosiven Stoffen in dem Kühlgerät ist nicht gestattet!

INHALT

1. Auspacken des Geräts
2. Ansicht des Geräts
3. Reinigung
4. Aufstellung des Geräts

4.1. Installationsanweisungen

4.1.1. Einbauversion

4.1.2. Frei stehende Version

1. Einsatz des Geräts

5.1. Erste Inbetriebnahme
5.2. Temperaturregelung
5.3. Steuerung der Kühleinheit

1. Nützliche Hinweise
2. Abtauen, Reinigung und Wartung

7.1. Automatische Abtaufunktion

1. Innenbeleuchtung
2. Umkehrung des Türanschlags
3. Auswechseln der Türblende
4. Montage und Demontage des Türgriffs

11.1. Montage des Türgriffs

11.2. Demontage des Türgriffs

1. Ablage / Schublade / Etagere positionieren
2. Kundendienst
3. Inbetriebnahme, Technische Daten

14.1. Anschluss an das Stromnetz

1. Informationen zum Umweltschutz
2. Recycling

Achtung!

Die Garantiebedingungen entsprechen der EU-Richtlinie 44/1999/CE und den im jeweiligen Bestimmungsland geltenden Gesetzen.

Bei Fragen zu Garantie und Kundendienst sowie für Ersatzteile wenden Sie sich bitte an unser Dometic Servicenetzwerk.

Die Garantie deckt keine Schäden durch unsachgemäße Benutzung ab.

Die Garantie deckt keine Änderungen am Gerät oder den Einsatz nicht-originaler Ersatzteile von Dometic ab.

Die Garantie erlischt, wenn das Gerät nicht gemäß den Anweisungen installiert und benutzt wird.

Nennen Sie bitte das Modell sowie die Produkt- und die Seriennummer des Geräts, wenn Sie sich mit dem Dometic Servicenetzwerk in Verbindung setzen. Diese Informationen finden Sie auf dem Typenschild im Innern des Kühlgerätes.

1. Auspacken des Geräts

Entfernen Sie den Verpackungskarton und prüfen Sie, ob das Gerät Schäden aufweist. Bei Transportschäden wenden Sie sich bitte umgehend an das Transportunternehmen.

Alle Modelle sind als Einbau- oder frei stehende Version erhältlich. Das Kürzel "BI" in der

Modellbezeichnung weist auf eine Einbauversion hin, "FS" steht für eine frei stehende Version. Bitte prüfen Sie Ihre Modellversion (Abbildung 1.) und folgen Sie den Installations- und Betriebs-anweisungen der entsprechenden Kapitel.

2. Ansicht des Geräts (Abb. 2)

1. Türschloss (wo vorhanden)
2. Tür
3. Verdampfer
4. Thermostatregler
5. Abdeckung der Kühleinheit

6. Innenbeleuchtung

7. Einlegeböden

8. Bodenrahmen
9. Luftsensor
10. Türeinlagen
11. Verdampfersensor

FALLS IHR KÜHLGERÄT MIT EINEM TÜRSCHLOSS AUSGESTATTET IST, ÜBERNIMMT DOMETIC ZRT KEINE HAFTUNG FÜR VERLOREN GEGANGENE ODER BESCHÄDIGTE SCHLÜSSEL. SCHLÖSSER SIND ALS KOMPLETTE EINHEIT ALS ERSATZTEIL ERHÄLTLICH.

3. Reinigung

Reinigen Sie das Kühlgerät gründlich in regelmäßigen Abständen und bei Bedarf. Räumen Sie das Gerät aus und entfernen Sie die Einlegeböden und Türeinlagen. Reinigen Sie die Innenflächen des Geräts und der Tür mit einer warmen Lösung aus Natriumhydrogenkarbonat. Wischen Sie mit klarem, warmem Wasser nach und trocknen Sie das Gerät mit einem sauberen Tuch. Reinigen Sie die Kunststoffteile nicht in Wasser, das mehr als handwarm ist. Setzen Sie diese Teile keiner Heißluft aus. Reinigen Sie die Außenwände des Geräts regelmäßig mit einem sauberen, feuchten Tuch.

VERWENDEN SIE NIEMALS STARKE CHEMIKALIEN ODER SCHEUERMITTEL ZUR REINIGUNG DES GERÄTS.

4. Aufstellung des Geräts

Beachten Sie bei der ersten Benutzung des Geräts folgende Punkte:

• ACHTEN SIE DARAUF, DASS DAS GERÄT WAAGERECHT STEHT
  • DIE LEITUNGEN AUF DER RÜCKSEITE WERDEN IM BETRIEB HEISS
  • DAS GERÄT ARBEITET OHNE KOMPRESSOR. ES LÄUFT DAHER SEHR LEISE
  • ERST NACH DREI STUNDEN KANN MIT EINER WAHRNEHMBAREN KÜHLLEISTUNG GERECHNET WERDEN

Während des Kühlprozesses gibt das Gerät vom Kondensator (im oberen Bereich der Rückseite) Wärme in die Umgebung ab. Je besser die Belüftung des Geräts ist, desto höher ist die Kühlleistung.

• Wichtig für den einwandfreien Betrieb ist auch die waagerechte Aufstellung des Geräts. Das kann sehr einfach durch Stellen eines vollen Wasserglases auf den Deckel geprüft werden.
• Setzen Sie das Gerät nicht direkter Wärmestrahlung aus (Sonnenlicht, Heizkörper, Ofen, usw.).
• Stellen Sie das Gerät nicht auf einem dicken Teppich auf!

4.1. Installationsanweisungen

Alle vier Größen der miniCool-Serie sind als Einbau- oder frei stehende Version erhältlich.

4.1.1. Einbauversion (Abb. 3)

Diese Versionen sind als Einbaugeräte konzipiert. Einbaugeräte werden im Gegensatz zu den frei stehenden Versionen ohne Bodenrahmen und Kühleinheitabdeckung (Abbildung 1.).

Das miniCool-Gerät kann mit den am Boden vorgesehenen Halterungen in einem Schrank verschraubt werden. Setzen Sie dazu die Schrauben ein.

4.1.2. Frei stehende Version (Abb. 4-5)

Diese Versionen sind zur freien Aufstellung in einem Raum gedacht. Eine Abdeckung schützt vor den heißen Komponenten der Kühleinheit. Der Bodenrahmen sorgt mit seinem Grill für ausreichende Luftzirkulation.

Dies Versionen können auf Wunsch AUCH mit Hilfe des Gleitscharniers oder durch einfaches Einschieben in Möbel eingebaut werden. Beachten Sie in diesem Fall die nachfolgenden Hinweise zur Installation!

Bitte beachten Sie die folgenden Anweisungen genau. Nur entsprechend der Anweisungen installierte Geräte sind garantiefähig.

1. Das Kühlgerät muss in beiden Richtungen waagerecht stehen.
2. Es müssen 20 mm Abstand zu den Wänden eingehalten werden.

3. Eine Luftzirkulation muss entsprechend den Alternativen A, B, C, oder D garantiert werden (Abb. 4-5).

4. Luftelngang

5. Luftausgang

6. Lüftungsfrost

7. Die gesamte Kühleinheit muss wie gezeigt in den Luftstrom ragen.

8. Die zikulierende Luft darf von keinem anderen Gerät oder sonstwie aufgeheizt werden.

9. Lüftungsgrills, die verwendet werden sollen, müssen einen Querschnitt von mindestens 200 cm² haben.

Achten Sie bei der Installation darauf, dass das Netzkabel stets zugänglich bleibt.

5. Einsatz des Geräts

Um das Gerät in Betrieb zu setzen, stecken Sie den Netzstecker ein und schalten Sie die Steckdose ein (falls erforderlich). Je nach Umgebungstemperatur beginnen die Kühlrippen nach etwa ein bis zwei Stunden, kalt zu werden.

5.1. Erste Inbetriebnahme

• Schließen Sie das Gerät an eine geerdete Steckdose an.
• miniCool startet automatisch mit einem Selbsttest. Die LED blinkt zunächst mehrfach und leuchtet dann permanent. Bei geöffneter Tür leuchtet die Innenbeleuchtung.
• miniCool erreicht nach mehreren Stunden seine Betriebstemperatur.

5.2. Temperaturregelung (Abb. 6)

Die Normalstellung ist eine mittlere Stellung des Thermostatreglers (Abb. 6). Je nach Füllung und Aufstellbedingungen kann jedoch eine andere Stellung notwendig sein. Eine Drehung des Reglers in Richtung des großen Symbols bewirkt eine stärkere Kühlung, eine Drehung in Richtung des kleineren Symbols eine geringere Kühlung. Prüfen Sie die gewünschte Temperatur mit einem Thermometer erst einige Zeit, nachdem Sie den Regler verstellt haben.

5.3. Steuerung der Kühleinheit (CUC)

Alle 24 Stunden nach jeder Abtauperiode prüft die Elektronik die Gerätefunktion durch die Messung des Verdampfer-Temperaturabfalls. Wird ein Problem erkannt, schaltet sich das Gerät aus und die LEDs der Innenbeleuchtung beginnen zu blinken. Prüfen Sie in diesem Fall, ob der Kühlschrank überladen ist, die Tür korrekt geschlossen war, die Kühleinheit ausreichende Luftzirkulation erhält und das Gerät waagerecht steht. Trennen Sie danach das Gerät für mindestens 10 Sekunden vom Stromnetz und schließen es wieder an. Dadurch wird die Elektronik zurückgesetzt und das Gerät sollte wieder normal arbeiten. Beginnen die LEDs erneut zu blinken, liegt eine ernsthafte Störung vor und Sie sollten Ihren Dometic Kundendienst informieren.

i 6. Nützliche Hinweise

Überfüllen Sie das Gerät nicht. Lassen Sie warme Speisen erst auf Raumtemperatur abkühlen, bevor Sie diese in den Kühlschrank tun. Lassen Sie stets etwas Platz zwischen den Speisen und Getränken, damit die Kühlluft gleichmäßig und zuverlässig zirkulieren kann. Bei zu vollen Einlegeböden kann es zu unerwünscht hohen Temperaturunterschieden im Gerät kommen.

7. Abtauen, Reinigung und Wartung (Abb. 7)

Nach einiger Zeit bildet sich Eis auf den Kühlrippen. Diese Eisschicht darf nicht zu dick werden, da sie die Kühlleistung beeinträchtigt. miniCool besitzt eine vollautomatische, elektronisch gesteuerte Temperaturregelung.

Das Eis schmilzt und das entstehende Tauwasser läuft vom Tropfkanal über einen Dränageschlauch in eine Verdunstungswanne auf der Rückseite unter dem Kühlgerät (Abb. 7). Dort verdunstet das Wasser automatisch und wird in die Umgebungsluft abgegeben. Daher muss die Wanne nicht von Hand entleert werden.

Zum Ausschalten des Geräts ziehen Sie den Netzstecker und öffnen die Tür. Nach dem Abtauen reinigen Sie das Innere des Geräts mit einem sauberen, feuchten Tuch.

7.1. Automatische Abtaufunktion

Die erste Abtauphase beginnt 39 Stunden nach dem ersten Einschalten und dauert zwei Stunden.

Danach kühlt das Gerät jeweils 22 Stunden ununterbrochen, gefolgt von einer zweistündigen Abtauphase.

8. Innenbeleuchtung (Abb. 8)

Zwei Leuchtdioden (A) auf einer elektronischen Leiterplatte beleuchten den Innenraum des Geräts, wenn die Tür geöffnet wird.

Zwei Sensoren (B) erkennen, ob die Tür geöffnet ist und steuern die Leuchtdioden entsprechend.

9. Umkehrung des Türanschlags (Abb. 9-10)

• Ziehen Sie den Netzstecker.
- Legen Sie das Gerät auf die Seite.
- Entfernen Sie die 6 Schrauben (1) des Bodenrahmens sowie die Schraube in der Mitte des Lüftungsgitters und nehmen Sie den Rahmen ab.
- Zur Erleichterung der Arbeit sollten Sie das Gerät auf einen Tisch stellen.
- Öffnen Sie die Tür und entfernen Sie die Halteklammer (2) des oberen Scharniers mit Hilfe eines Schraubenziehers und drücken Sie den Stift heraus. (Abb. 10.)
- Nehmen Sie die Tür ab und entfernen Sie die Unterlegscheibe des Scharniers.
- Entfernen Sie d den Stift des unteren Scharniers (3) und die untere Scharnierhalterung (4) genauso, wie die obere.
- Setzen Sie den unteren Scharnierstift (3) auf der gewünschten Seite ein.
- Setzen Sie die Unterlegscheibe und die Tür ein und drücken Sie die obere Halteklammer (2) ein.
- Setzen Sie die beiden Scharnierhalterungen (4) ebenfalls ein.
- Montieren Sie mit den entfernten 7 Schrauben den Bodenrahmen.

10. Auswechseln der Türblende

(Abb. 11)

Ist der Kühlschrank mit einem Türgriff ausgestattet, muss dieser zuerst demontiert werden, wenn die Türblende ausgetauscht werden soll.

Entfernen Sie die Schrauben (1) des Türrahmens (3).

Entfernen Sie die Rosette (2) (bei Versionen mit Türschloss).

Heben Sie den Türrahmen (3) an und nehmen ihn ab.

Ziehen Sie die Türblende (4) aus dem Türrahmen und setzen die gewünschte Blende (max. 2 mm stark) ein.

Setzen Sie den Türrahmen und die Rosette wieder auf und verschrauben den Rahmen wieder.

11. Montage und Demontage des Türgriffs (wo vorhanden)

Der Türgriff befindet sich beim mitgelieferten Zubehör und wird wie folgt montiert und demontiert:

11.1. Montage des Türgriffs (Abb. 12-13)

11.2. Demontage des Türgriffs (Abb. 14)

12. Ablage positionieren (Abb. 15)

• Ziehen Sie das Ablagegitter (oder Schublade) bis zur Sperre heraus.
• Drücken Sie die Sperre in beiden Laufschienen ein.
• Nehmen Sie Ablagegitter und Schienen heraus und setzen Sie sie an der gewünschten Stelle ein.
• Nach dem Einrasten ist das Ablagegitter wieder gegen vollständiges Herausziehen gesi-chert.

13. Kundendienst

Prüfen Sie bitte zuerst Folgendes, bevor Sie unseren Kundendienst kontaktieren:

Problem	Mögliche Ursache	Abhilfe
Die Kühleistung des Geräts ist zu gering	Thermostat steht zu niedrig	Thermostat höher drehen
	Zu viele zu warme Speisen wurden eingelagert	Weniger Speisen einlagern
	Die Tür ist nicht korrekt verschlossen	Tür korrekt verschließen
	Die Luft kann im Kühlfach nicht zirkulieren	Schaffen Sie Platz zwischen den Speisen, damit die Luft zirkulieren kann
Das Gerät kühlt nicht und die LEDs blinken	Das CUC-System hat das Gerät ausgeschaltet	Siehe Abschnitt 5.3
Das Gerät kühlt nicht und die Beleuchtung funktioniert nicht	Der Stecker sitzt nicht korrekt in der Steckdose	Stecker korrekt anschließen
	Die Steckdose ist ohne Strom	Steckdose auf Funktion prüfen

D

Arbeitet das Gerät nach Prüfen der vorgenannten Punkte trotzdem nicht einwandfrei, kontaktieren Sie bitte den Kundendienst. Beschreiben Sie das Problem und nennen Sie bitte Typ und Modell sowie Produkt- und Seriennummer. (Einzelheiten zu Modell, Produkt- und Seriennummer finden auf dem Typenschild im Innern des Kühlgerätes.)

Kontaktieren Sie bei einem Gerätedefekt Ihren örtlichen Händler. Die Anschrift finden Sie in Ihrem Telefonbuch.

www.dometic.com

14. Inbetriebnahme

Technische Daten:

Modell DS 200 DS	300 DS 400 DS 600
Typ DS20-60 DS20	60 DS20-60 DS20-60
Bruttovolumen 23 Liter 28 Liter 34 Liter 45		Liter
Netzbetrieb 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Stromaufnahme 65W 65W 65W 65W
Energieverbrauch	0,740 kWh/24h	0,755 kWh/24h	0,760 kWh/24h	0,765 kWh/24h
Klimaklasse	SN	SN	SN	SN
Kältemittel	147g H_2O + 98g NH_3	151g H_2O + 101g NH_3	151g H_2O + 101g NH_3	157g H_2O + 105g NH_3

14.1. Anschluss an das Stromnetz

Das Gerät darf nur mit der auf dem Typenschild angegebenen Spannung betrieben werden. Der Netzstecker des Geräts darf nur an eine geerdete und den örtlichen Vorschriften entsprechende Steckdose angeschlossen werden.

Notwendige elektrische Installationen zum Anschluss des Geräts dürfen nur von einem Elektriker oder einer anderen kompetenten Person durchgeführt werden.

Der Hersteller lehnt jegliche Haftung ab, wenn diese Sicherheitsmaßnahmen nicht beachtet werden.

Elektrische Anforderungen

Prüfen Sie vor dem Einschalten, ob die Netzspannung den Angaben auf dem Typenschild entspricht.

15. Informationen zum Umweltschutz

Als Kältemittel wird Ammoniak (eine natürliche Wasserstoff/Stickstoffverbindung) verwendet.

Als Einblasmittel für die PU-Schaumisolierung wird das ozonfreundliche Zyklopentan verwendet.

Als Korrosionsschutz wird Natriumchromat verwendet (weniger als 2 Gewichtsprozent des Kältemittels).

16. Recycling

Entsorgen Sie die Verpackung des Geräts bei Ihrer örtlichen Müllabfuhr. Übergeben Sie das Gerät am Ende seiner Lebensdauer einem Entsorgungsunternehmen, dass die wieder verwendbaren Materialien aufbereiten kann und den Restmüll fachgerecht entsorgt.

Geräte, die mit diesem Symbol gekennzeichnet sind, müssen an dem örtlichen Sammelpunkt für die Entsorgung von elektrischen und

elektronischen Geräten abgegeben werden.

Dieses Produkt darf nicht über den normalen Haushaltsabfall entsorgt werden.

Kühlschränke von Dometic enthalten das Symbol auf dem Datenschild (Typenschild) im Inneren des Gerätes.

Dieses Gerät entspricht den folgenden EU-Richtlinien:

LVD-Richtlinie 73/23/EWG mit Änderung 90/683/EWG

EMV-Richtlinie 89/336/EWG

RoHS-Richtlinie 2002/95/EG
