HASZNÁLATI ÚTMUTATÓ DS 400 WH SIBIR

Szabadonálló és aláépithető változat

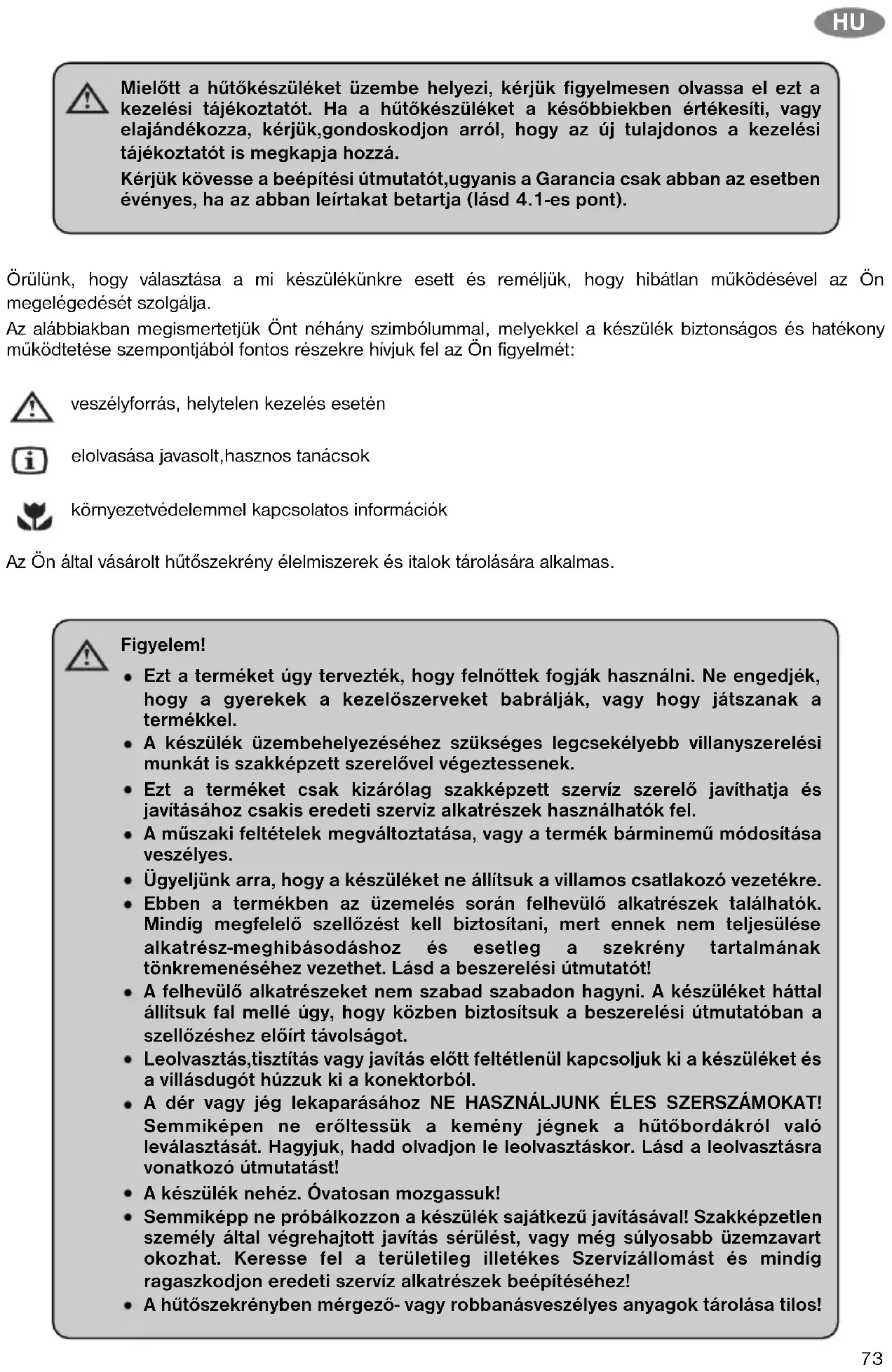

Mielött a hütőkészüléket üzembe helyezi, kérjük figyelmesen olvassa el ezt a kezelési tájékoztatót. Ha a hütőkészüléket a későbbiekben értékesíti, vagy elajándékozza, kérjük, gondoskodjon arról, hogy az új tulajdonos a kezelési tájékoztatót is megkapja hozzá.

Kérjük kövesse a beépítési útmutatót,ugyanis a Garancia csak abban az esetben évényes, ha az abban leírtakat betartja (lásd 4.1-es pont).

Örülünk, hogy választása a mi készülékünkre esett és reméljük, hogy hibátlan működésével az Ön megelégedését szolgálja.

Az alábbiakban megismertetjük Önt néhány szimbóllummal, melyekkel a készülék biztonságos és hatékony működtetése szempontjából fontos részekre hívjuk fel az Ön figyelmét:

veszélyforrás, helytelen kezelés esetén

elolvasása javasolt,hasznos tanácsok

környezetvédelemmel kapcsolatos információk

Az Ön által vásárolt hütőszekrény élelmiszerek és italok tárolására alkalmas.

Figyelem!

- Ezt a terméket úgy tervezték, hogy felnőttek fogják használni. Ne engedjék, hogy a gyerekek a kezelőszerveket babrálják, vagy hogy játszanak a termékkel.

- A készülék üzembehelyezéséhez szükséges legcsekélyebb villanyszerelési munkát is szakképzett szerelővel végeztessenek.

- Ezt a terméket csak kizárólag szakképzett szervíz szerelő javíthatja és javításához csakis eredeti szervíz alkatrészek használhatók fel.

- A műszaki feltételek megváltoztatása, vagy a termék bárminemű módosítása veszélyes.

- Ügyeljünk arra, hogy a készüléket ne állítsuk a villamos csatlakozó vezetékre.

- Ebben a termékben az üzemelés során felhevülő alkatrészek találhatók. Mindíg megfelelő szellőzést kell biztosítani, mert ennek nem teljesülése alkatrész-meghibásodáshoz és esetleg a szekrény tartalmának tönkremenéséhez vezethet. Lásd a beszerelési útmutatót!

- A felhevülő alkatrészeket nem szabad szabadon hagyni. A készüléket háttal állítsuk fal mellé úgy, hogy közben biztosítsuk a beszerelési útmutatóban a szellőzéshez előírt távolságot.

- Leolvasztás,tisztítás vagy javítás előtt feltétlenül kapcsoljuk ki a készüléket és a villásdugót húzzuk ki a konektorból.

- A dér vagy jég lekaparásához NE HASZNÁLJUNK ÉLES SZERSZÁMOKAT! Semmiképen ne eröltessük a kemény jégnek a hütőbordákról való leválasztását. Hagyjuk, hadd olvadjon le leolvasztáskor. Lásd a leolvasztásra vonatkozó útmutatást!

- A készülék nehéz. Óvatosan mozgassuk!

- Semmiképp ne próbálkozzon a készülék sajátkező javításával! Szakképzetlen személy által végrehajtott javítás sérülést, vagy még súlyosabb üzemzavart okozhat. Keresse fel a területileg illetékes Szervízállomást és mindig ragaszkodjon eredeti szervíz alkatrészek beépítéséhez!

- A hütőszekrényben mérgező- vagy robbanásveszélyes anyagok tárolása tilos!

TARTALOMJEGYZÉK

1. KICSOMAGOLÁS
2. A KÉSZÜLÉK BEMUTATÁSA
3. TISZTÍTÁS
4. ELHELYEZÉS

4.1. ÜZEMBEHELYEZÉSI ÚTMUTATÓ

4.1.1. BEÉPÍTETT VÁLTOZAT
4.1.2. SZABADONÁLLÓ VÁLTOZAT

1. A KÉSZÜLÉK HASZNÁLATA

5.1. AZ ELSÖ BEKAPCSOLÁS
5.2. HÖMÉRSÉKLET SZABÁLYOZÁS
5.3. HÜTÖAGGREGÁT ELLENÖRZÉSE

1. HASZNOS TANÁCSOK

2. LEOLVASZTÁS, TISZTÍTÁS ÉS KARBANTARTÁS

7.1. AUTOMATIKUS LEOVASZTÁS

1. BELSÖ VILÁGÍTÁS
2. AJTÓNYITÁS IRÁNY MEGVÁLTOZTATÁSA
3. AJTÓLEMEZ CSERÉJE
4. FOGANTYÚ FEL-LESZERELÉSE

11.1. FELSZERELÉS
11.2. LESZERELÉS

1. SZEKRÉNYTEST POLC HELYZETÉNEK MÓDOSÍTÁSA
2. VEVÖSZOLGÁLAT
3. ÜZEMBE HELYEZÉS, MÜSZAKI ADATOK

14.1. CSATLAKOZÁS A VILLAMOS HÁLÓZATRA

1. KÖRNYEZETVÉDELMI INFORMÁCIÓ
2. ÚJRA FELDOLGOZÁS

Figyelem!

A garanciális előírások összhangban vannak a 44/1999/CE irányelvel és az illető országban alkalmazott normal feltételekkel.

Garancia és egyéb szolgáltatások, mint pl. szervíz-alkatrészek tekintetében kérjük keresse fel Dometic Vevőszolgálati Részlegünket.

Nem rendeltetésszerű használat okozta bármely sérülés nem tárgya a garanciának.

A garancia nem vonatkozik a készülék bármely módosítására, vagy nem eredeti Dometic alkatrész felhasználására.

A garancia nem érvényes, ha a beszerelési és üzemeltetési útmutatót nem követték.

Ha a Dometic Vevőszolgálati Részlegét hívja, kérjük közölje a modellt, a termékszámot és a gyártási sorszámot. Ezeket az adatokat a hűtőszekrényben levő adattáblán lehet megtalálni.

1. Kicsomagolás

A csomagoló karton eltávolítása után győződjön meg arról, hogy a készülék sértetlen. Ha a készüléken szállításból származó sérülést talál, úgy haladéktalanul jelezze azt a szállítást végző cégnek.

Az összes modell kapható szabadonálló és beépíthető kivitelben.

A modelnévben a "BIU" aláépíthető, míg az "FS" a szabadonálló kivitelt jelenti. Kérjük ellenőrizze le az Ön által vásárolt hütöszekrény kivitelét (1-es ábra). Kövesse a vonatkozó instrukciókat a készülék felállításánál, valamint müködtetésénél.

2. A készülék bemutatása (2. ábra)

1. Zár (ha van)
2. Ajtó
3. Elpárologtató
4. Hömérsékletszabályozó gomb
5. Aggregáttér burkolat

6. Belsö világítás

7. Polcok

8. Lábkeret
9. Fuzzy Logic érzékelője
10. Ajtó tároló rekeszek
11. Elpárologtató érzékelő

ABBAN AZ ESETBEN, HA AZ ÖN HÜTÖSZEKRÉNYE ZÁRRAL VAN FELSZERELVE, A DOMETIC ZRT. NEM VÁLLAL FELELÖSSÉGET A KULCS ELVESZTÉSÉÉRT, VAGY ELTÖRÉSÉÉRT. KOMPLETT ZÁRAT A GYÁRTÓMÜTÖL LEHET BESZEREZNI.

3. Tisztitás

Idönként szükség szerint alaposan tisztítsuk meg a hütőszekrényt. Vegyük ki a polcokat; ezeket, a belsőkamrát és az ajtót mossuk le langyos nátrium-bikarbonát oldattal. Végül töröljük át langyos vízben kiöblített ruhával és tiszta ruhával töröljük szárazra. A műanyag alkatrészeket sose mossuk kézmelegnél melegebb vizzel és ne tegyük ki öket szárító meleg hatásának. A szekrény külső részét rendszeresen tiszta, puha ruhával kell letörölgetni.

A SZEKRÉNYEKHEZ SEHOVA NEM SZABAD MARÓ HATÁSÚ VEGYSZEREKET, VAGY SÚROLÓ TISZTÍTÓ-SZEREKET HASZNÁLNI!

4. Elhelyezés

A hütőszekrény első bekapcsolásakor kérjük vegye figyelembe a következőket:

• A HÜTÖSZEKRÉNYT VIZSZINTES HELYZETBE KELL ÁLLÍTANI.
• HASZNÁLAT SORÁN A HÜTÖSZEKRÉNY HÁTULJÁN TALÁLHATÓ CSÖRENDSZER FELFORRÓSODIK.
• A HÜTÖSZEKRÉNYBEN NINCS "MOTOR" EZÉRT GYAKORLATILAG HANGTALAN.
• A HÜTÉS JELENTKEZÉSÉRE LEGALÁBB 3 ÓRÁT KELL VÁRNI.

A hütési körfolyamat során a készülék kondenzátora (a hátlap felső része alatt) höt ad le a környező levegőnek. Minél jobb a kondenzátor szellőzése, annál hatékonyabb a hütés.

- A megfelelő üzemelés másik előfeltétele, hogy a készülék vízszintes felületen álljon. Ez legkönnyebben úgy ellenőrizhető, ha a készülék tetejére egy pohár vizet teszünk.

• Fontos, hogy ne tegyük ki a készüléket közvetlen sugárzó hő hatásának (napsugárzás, radiátor, sütőhöz közel, stb.).
• Kérjük a hütőszekrényt ne helyezze hosszúszörű szönyegre.

4.1. Üzembehelyezési útmutató

A miniCool család mind a négy méretváltozata lehet beépíthető, valamint szabadonálló kivitelű.

4.1.1. Aláépithető változat (3. ábra)

Ez a változat aláépítésre van tervezve. Az aláépített változatnak a szabadonálló kivitellelhez képest nincs lábkerete, aggregáttér burkolata (1. ábra).

A miniCool a bútorhoz az első keret segítségével rögzíthető. Csavarja be a csavarokat.

4.1.2. Szabadon álló változat (4-5. ábra)

Ezt a változatot szabadon álló felhasználásra tervezték. Az aggregát felhevült alkatrészeitől az aggregáttérburko-lat véd. A rácsos lábkeret megfelelő szellőzést biztosít.

FIGYELEM

Kérjük gondosan kövesse a beszerelésre vonatkozó alábbi tanácsainkat! A garancia csakis a következők szerint beszerelt termékekre érvényes.

1. A hütőszekrénynek minden áiryban vízszintes-nek kell lenni.
2. A faltól 20 mm távolságot kell biztosítani.
3. A levegő cirkulációt úgy kell biztosítani, ahogy az A, B, C vagy D rajzokon látható (4., 5. ábra).

HU

1. A levegő áramlás csatornájának a hütőaggregát teljes terjedelmét magába kell foglalnia az ábra szerint.

2. Levegő be

3. Levegő ki

4. Szellőzörács

5. A csadrnán átáramló levegőt nem szabad, hogy bármely hőforrás előmelegítse.

6. Ha használnak szellőzörácsot, ennek átáramló szabad keresztmetszete egyenként legkevesebb 200 cm² legyen.

Beépitett készülékek esetében a hálózati csatlakozó dugójának minden időben könnyen elérhető helyen kell lennie.

5. A készülék használata

A hütöszekrény indításához dugjuk be a villásdugót a hálózati konektorba és a konektort helyezzük feszültség alá. A hütőbordák a környezeti hömérséklettöl függően kb. 1-2 óra múlva a hütés jeleit kell, hogy mutassák.

5.1. Az első bekapcsolás

• A készüléket szakszerűen földelt hálózati konektorba kell csatlakoztatni.
• A miniCool automatikusan ön-teszttel indul. A villásdugónak a hálózati konektorba történt csatlakoztatása után a LED néhányszor felvillan, majd folyamatosan világít, ha az ajtó nyitva van.
• A miniCool néhány óra múlva éri el üzemi hömérsékletét.

5.2. Hőmérsékletszabályozás (6. ábra)

Általában a kivánt beállítás a höfokszabályzó gomb közepe táján van. (6. ábra), de ez a terhelési és üzembehelyezési körülményekkel változhat. Ha meg kívánjuk változtatni a höfokszabályozó beállítását, akkor a hidegebb hőmérséklet eléréséhez a gombot a vastagodó jel, a melegebb hőmérséklet elérésé-hez a vékonyodó jel irányába kell elforgatnunk.

Állításunk eredményét hömérővel ellenőrizhetjük úgy, hogy a hütőszekrényt egy teljes perióduson át üzemeltetjük a höfok stabilizálódáság.

5.3. Hütőaggregát ellenőrzése (CUC)

A készülék elektronikája minden leolvasztás után (24 óránként) ellenőrzi a helyes működést, az elpárologtató hőmérsékletesésének vizsgálatával. Amennyiben hibát tapasztal, a készülék működését leállítja és a világítás LED-ek folyamatosan villogásra váltanak. Amennyiben ezt tapasztalja ellenőrizze, hogy a készülék nincs-e túlterhelve, vizszintesen van-e elhelyezve, jól be volt-e zárva az ajtó és megfelelő-e a hűtőegység szellőzése. Amennyiben ezeket megfelelőnek találta legalább 10 másodpercre húzza ki a készüléket, majd dugja vissza. Ekkor a készülék alapállapotba kerül és újra működni kezd. Amennyiben újra tapasztalja a LED-ek folyamatos villogását kérjük forduljon Dometic szervízhez.

i 6. Hasznos tanácsok

Ne terheljük túl a készüléket! Meleg élelmiszert és italt csak azok szobahömérsékletre történő lehülése után tegye a hütöszekrénybe. Célszerű a szekrényben egy kis helyet hagyni a termékek között a hatékony és egyenletes hütés érdekében. Ha a polcokat túl sürüre pakoljuk meg, elfogadhatatlan höfokkülönbségek jelentkezhetnek.

7. Leolvasztás, tisztitás és karbantartás (7. ábra)

A hütökészüléken fokozatosan dér képződik és nem szabad megengedni, hogy ez túl vastaggá váljék, mert höszigetelőként működik és akadályozza a hütést.

Ez a miniCool egy teljesen automatikus, elektronikus höfokszabályozóval van felszerelve.

A dér leolvad és a cseppvíz a cseppgyűjtőből a kivezető csövön keresztül a hűtőszekrény hátulján található elpárologtató tálcába folyik (7. ábra.) A cseppvíz automatikusan elpárolog a légáramban és a tálcát nem kell manuálisan kiúríteni.

Ha a készüléket ki akarjuk kapcsolni, húzzuk ki a hálózati csatlakozóját és hagyjuk nyitva az ajtaját.

A leolvasztás után a hűtőkészüléket belülről tiszta puha törlőkendővel kell megtörölni.

7.1. Automatikus leolvasztási funkció

Az első leolvasztási ciklus 39 órával az első bekapcsolás után kezdődik és 2 óra hosszat tart.

A későbbiekben 22 óránként 2 órás leolvasztási ciklus következik.

8. Belső világitás (8. ábra)

Egy elektronikus nyomtatott áramköri lapon lévő 2 db LED (A) világítja meg a hűtőrekeszt, amikor az ajtó nyitva van.

Két szenzor érzékeli (B) az ajtó nyitott vagy csukott állapotát és a LED-ek ennek megfelelően működnek.

9. Ajtónyitásirány megváltoztatása

(9., 10. ábra)

• A villásdugót húzza ki a fali csatlakozó aljzatból.
• Helyezze a készüléket az oldalára.
• Szerelje le a 6 csavart (1) az alsó keretről valamint a szellezőrács közepén lévő csavart és vegye le a keretet.
• Tegye a készüléket asztalra, hogy a következő munkákat könnyebben el lehessen végezni.
• Nyissa ki az ajtót, a felső ajtóartó csapot (2) csavarhúzó segítségével pattintsa ki a helyéről (10. ábra.)

• Vegye le az ajtót, valamint a távtartó gyűrűt.

• Távolítsa el az alsó ajtótartót (3), valamint az alsó és felső lyuktakarókat (4) ugyanazon módszerrel, mint a felső ajtótartó csapnál.

• Az alsó ajtótartót (3) pattintsa be a kívánt oldalra.
• Helyezze fel az ajtót, valamint az alátétet; ezután pattintsa be a felső ajtótartó csapot (2).
• Pattintsa be a 2 db lyuktakarót (4) is.
• Szerelje vissza a 7 leszerelt csavarral az alsó keretet.

10. Ajtólemez cseréje (11. ábra)

Ha a hütőszekrényre a fogantyú fel van szerelve, az ajtólemez cseréjekor először a fogantyút kell eltávolitani a helyéröl.

Távolitsa el a homlokpanel (3) tartócsavarjait (1).

Távolítsa el a zártakarót (2). (Záras kivitel esetében!)

Húzza ki majd távolítsa el a homlokpanelt (3).

Az ajtókeretből húzza ki az ajtólemezt (4), majd ezután helyezze be az új lemezt (max.2 mm vastag).

Tegye helyére a homlokpanelt, a zártakarót és ezután rögzítse azt a csavarokkal.

11. Fogantyú fel - leszerelése

(ha elérhető)

A készülék tartozékai között található fogantyút az alábbiak szerint lehet fel- és leszerelni:

11.1. Felszerelés: (12-13. ábra)

11.2. Leszerelés: (14. ábra)

12. Szekrénytest polc helyzetének módosítása

(15. ábra)

• Húzza ki a polcot ütközésig.
- A síneken található rögzítőfüleket nyomja be mindkét oldalon.
- Vegye ki a polcot és a síneket és helyezze a síneket a kívánt magasságba.
- Helyezze a polcot ismét a sínekre. Az ütközök bepattanása után a polc ismét biztosítva van a túlzott kihúzás ellen.

13. Vevőszolgálat

Mielött szervizes szerelöt hívna végezze el a következő egyszerű vizsgálatokat:

Hibajelenség	Lehetséges hibaok	Elháritása
A készülék nem kielégítően hűt.	A hömérsékletszabályzó túl alacsony fokozaton van.	Magasabb fokozat beállítása
	Túl sok hűtendő élelmiszer került egyszerre berakásra.	Kevesebb hűtendő élelmiszer berakása.
	Az ajtó nincs teljesen zárva.	Az ajtó zárt állapotának ellenőrzése.
	Nincs biztosítva a belső hideg levegő szabad áramlása.	A levegő szabad áramlásának biztosítása.
A készülék egyáltalán nem hűt, a LED-ek folyamatosan villognak.	Az automatikus működésellenőrző rendszer leállította a működést.	Lásd. 5.3.
A készülék egyáltalán nem hűt, a LED-ek sem működnek.	A villásdugó nincs megfelelően csatlakoztatva a dugaszolóaljzatba.	Megfelelő csatlakozás ellenőrzése.
	Nincs feszültség a dugaszolóaljzatban.	Feszültség meglétének ellenőrzése, pl. egy asztali lämpával.

Ha valamennyi fenti szempontot ellenőrizve a hűtőszekrény még mindíg nem üzemel kielégítően, akkor lépjen kapcsolatba a legközelebbi szervizes szerelővel. Hivatkozzon a problémára, a modellre, valamint a termék- és a gyártási számra.

(A modellre, a termék- és gyártási sorszámra vonatkozó adatok a belsőkamra bal felső sarkában található adattáblán vannak.)

Ezt a hütöszekrényt túlfütés elleni védelemmel látták el. Az illetékes szervizes szerelő ellenőrizni tudja, hogy ez a védelem lekapcsolta-e a készüléket, vagy sem.

Amennyiben meghibásodás jelentkezik, keresse fel a legközelebbi Dometic Vevöszolgálati Részlegünket -lásd a helyi telefonkönyvet!

www.dometic.com

HU

14. Üzembehelyezés

Müszaki adatok:

Modell DS 200 DS	300 DS 400 DS 600
Tipus DS20-60 DS20-60 DS20-60 DS20-60
Bruttó úrtartalom 23 liter 28 liter 34 liter 45 liter
Hálózati üzem	220 - 240V (AC)	220 - 240V (AC)	220 - 240V (AC)	220 - 240V (AC)
Teljesítmény	65W	65W	65W	65W
Energiafogyasztás	0.740 kWh/24h	0,755 kWh/24h	0.760 kWh/24h	0.765 kWh/24h
Klimaosztály	SN	SN	SN	SN
Hűtőkozeg	147g H_2O + 98 g NH_3	151g H_2O + 101 g NH_3	151g H_2O + 101 g NH_3	157g H_2O + 105 g NH_3

14.1. Csatlakoztatás a villamos hálózatra

A készülék csakis az adattáblán szereplő névleges feszültséggel megegyező hálózatról működtethető. A készülék hálózati csatlakozó vezetéke csakis az előírásoknak megfelelően földelt fali konektorhoz csatlakoztatható.

A készülék üzembehelyezéséhez szükséges bármely villanyszerelési munkát csak szakképzett villanyszerelő, vagy meghatalmazott szakember végezheti.

A gyártó semmiféle, a biztonsági rendszabály be nem tartásából származó kárért nem vállal felelősséget.

Villamos követelmények

Bekapcsolás előtt ellenőrizzük, hogy a villamos hálózatunk feszültsége megegyezik-e a készülék adattábláján szereplő értékkel.

15. Környezetvédelmi információ

Az aggregátban a hütőközeg ammónia vizes oldata (természetes hidrogén-nitrogén vegyület). A poliuretán höszigetelés hajtóanyaga az ózonréteget nem károsító ciklopentán.

Korrózióvédő adalékként az aggregátban nátriumkromátot alkalmazunk (kevesebb, mint a hütöközeg 2 sulyszázaléka).

16. Újra feldolgozás

A készülék kicsomagolása után a csomagolóanyagot a helyi gyüjtőhelyre kell leadni. A készüléket - élettartamának végén - egy erre szakosodott gyüjtő- és ujrafeldolgozó cégnek kell leadni, mely belőle a hasznosítható anyagokat visszanyeri, a többit pedig szakszerűen megsemmisíti.

Az ezzel a jelképpel ellátott készülékeket le kell adni az elektromos és elektronikus készülékek ártalmatlanítása céljából kialakított helyi gyüjtőállomásra.

Ezt a terméket nem szabad a normál háztartási szeméttel együtt ártalmatlanítani.

A Dometic hütőszekrények a készülékek belsejében található adattáblán tüntetik fel ezt a jelképet.

Minőségtanusitás

A 2/1984.(III.10.) BkM-lpM számú rendelete alapján tanusítjuk, hogy a készülék a közölt müszaki adatoknak megfelel.

A készülék megfelel a következő EEC irányelveknek:

LVD-irányelv 73/23/EEC a 90/683/EEC módosítással

EMC-irányelv 89/336/EEC

RoHS-irányelv 2002/95/EC
