BRUGSANVISNING DS 400 WH SIBIR

2. Bild på kylenheten

10. Bytte ut dørpanelet

2. Det må være 20 mm klaring til veggen.

5. Den sirkulerende luften må ikke bli varmet

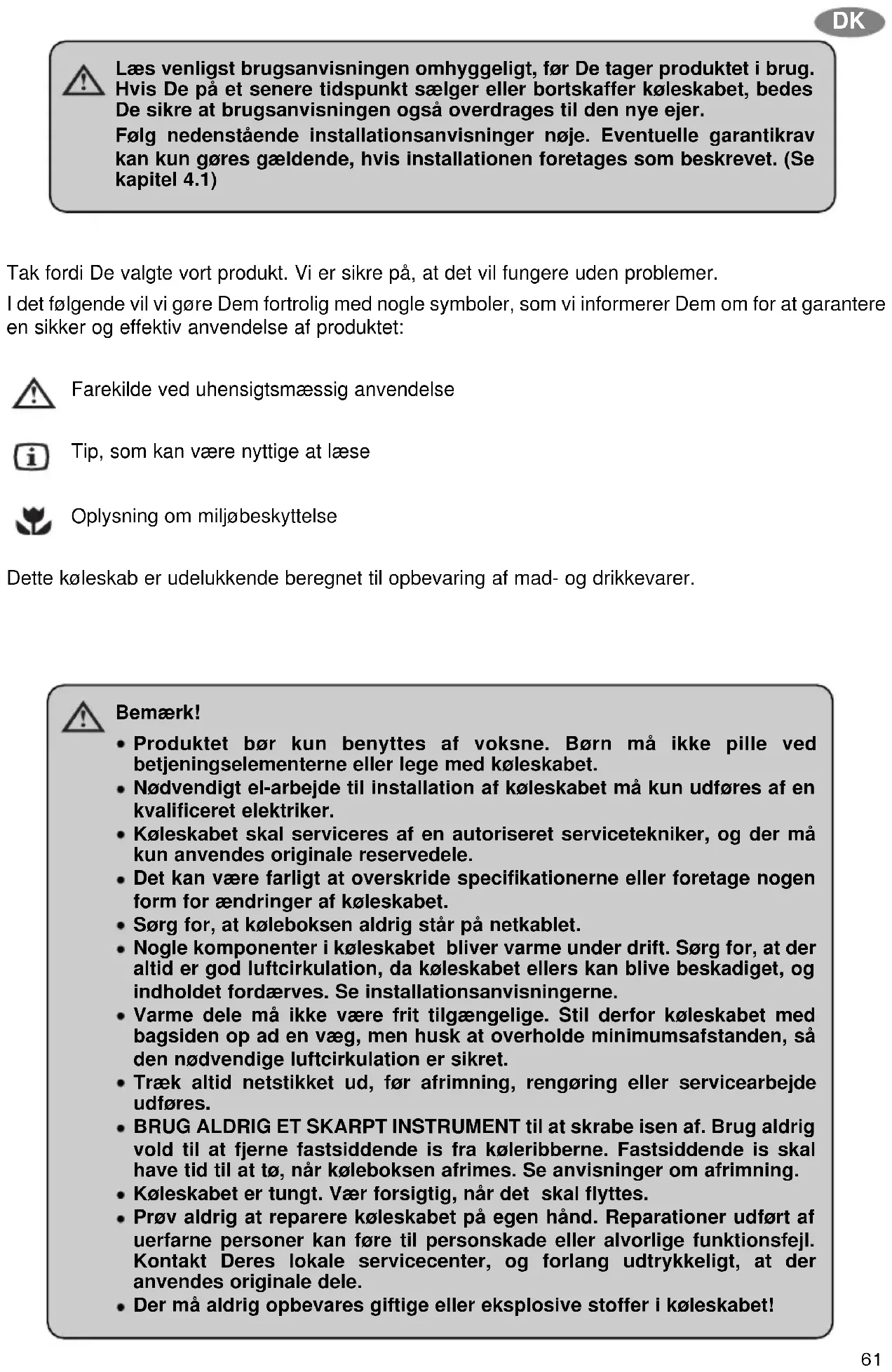

N61 Tak fordi De valgte vort produkt. Vi er sikre på, at det vil fungere uden problemer. I det følgende vil vi gøre Dem fortrolig med nogle symboler, som vi informerer Dem om for at garantere en sikker og effektiv anvendelse af produktet: Farekilde ved uhensigtsmæssig anvendelse Tip, som kan være nyttige at læse Oplysning om miljøbeskyttelse Dette køleskab er udelukkende beregnet til opbevaring af mad- og drikkevarer. Bemærk! Produktet bør kun benyttes af voksne. Børn må ikke pille ved betjeningselementerne eller lege med køleskabet. Nødvendigt el-arbejde til installation af køleskabet må kun udføres af en kvalificeret elektriker. Køleskabet skal serviceres af en autoriseret servicetekniker, og der må kun anvendes originale reservedele. Det kan være farligt at overskride specifikationerne eller foretage nogen form for ændringer af køleskabet. Sørg for, at køleboksen aldrig står på netkablet. Nogle komponenter i køleskabet bliver varme under drift. Sørg for, at der altid er god luftcirkulation, da køleskabet ellers kan blive beskadiget, og indholdet fordærves. Se installationsanvisningerne. Varme dele må ikke være frit tilgængelige. Stil derfor køleskabet med bagsiden op ad en væg, men husk at overholde minimumsafstanden, så den nødvendige luftcirkulation er sikret. Træk altid netstikket ud, før afrimning, rengøring eller servicearbejde udføres. BRUG ALDRIG ET SKARPT INSTRUMENT til at skrabe isen af. Brug aldrig vold til at fjerne fastsiddende is fra køleribberne. Fastsiddende is skal have tid til at tø, når køleboksen afrimes. Se anvisninger om afrimning. Køleskabet er tungt. Vær forsigtig, når det skal flyttes. Prøv aldrig at reparere køleskabet på egen hånd. Reparationer udført af uerfarne personer kan føre til personskade eller alvorlige funktionsfejl. Kontakt Deres lokale servicecenter, og forlang udtrykkeligt, at der anvendes originale dele. Der må aldrig opbevares giftige eller eksplosive stoffer i køleskabet! Læs venligst brugsanvisningen omhyggeligt, før De tager produktet i brug. Hvis De på et senere tidspunkt sælger eller bortskaffer køleskabet, bedes De sikre at brugsanvisningen også overdrages til den nye ejer. Følg nedenstående installationsanvisninger nøje. Eventuelle garantikrav kan kun gøres gældende, hvis installationen foretages som beskrevet. (Se kapitel 4.1) DK62 INDHOLD

2. Afbildning af køleskabet

4. Opstilling af køleskabet

4.1. Installationsanvisninger

4.1.1. Indbygningsversioner

4.1.2. Fritstående versioner

5. Anvendelse af køleskabet

9. Ændring af dørens hængselside

10. Udskiftning af dørpanelet

11. Montering og afmontering af dørhåndtag

11.1. Montering af dørhåndtag 11.1. Afmontering af dørhåndtag

12. Gitterhylde sattes på plads

15. Oplysninger om miljøbeskyttelse

Bemærk! Garantibetingelserne er i overensstemmelse med EU-direktiv 44/1999/CE og med lovgivningen i det pågældende bestemmelsesland. Ved spørgsmål om garanti og kundeservice samt reservedele bedes De kontakte vort Dometic Servicenetværk. Garantien dækker ikke skader, der skyldes uhensigtsmæssig anvendelse. Garantien omfatter ikke ændringer af køleskabet samt anvendelse af uoriginale Dometic-reservedele. Garantien bortfalder, hvis køleskabet ikke installeres og anvendes ifølge anvisningerne. Angiv venligst køleskabets model, produktnummer og serienummer, hvis De kontakter Dometic's servicenetværk. Disse oplysninger findes på typeskiltet, som sidder inde i køleskabet. DK63

Fjern papemballagen og undersøg, om køleskabet er beskadiget. Ved transportskader skal De omgående kontakte transportfirmaet. Alle modeller fås som fritstående version eller indbygningsversion. Forkortelsen "BI" i

2. Afbildning af køleskabet (figur 2)

1. Dørlås (Tilbehør)

5. Køleenhedens afdækning

Køleskabet skal rengøres grundigt med jævne mellemrum samt efter behov. Tag alle hylder ud. Vask de indvendige flader i køleskabet og på døren med en varm opløsning af natriumhydrogenkarbonat (tvekulsurt natron). Derefter tørres fladerne af med en klud skyllet i varmt vand, og til sidst tørres der af med et rent viskestykke. Vask ikke plastdele i vand, der er mere end håndvarmt, og udsæt ikke sådanne dele for varmluft. køleskabets udvendige flader rengøres jævnligt med en ren, fugtig klud.

4. Opstilling af køleskabet

Vær opmærksom på følgende punkter, når køleskabet benyttes første gang: SØRG FOR, AT KØLESKABET STÅR VANDRET RØRENE PÅ BAGSIDEN BLIVER VARME, NÅR KØLESKABET ER I BRUG KØLESKABET HAR INGEN 'MOTOR' OG ER

Under køleprocessen afgiver køleskabet varme fra kondensatoren (under den øverste del af bagklædningen) til den omgivende luft. Jo bedre ventilation omkring kondensatoren, desto bedre køleeffekt. En anden betingelse for en tilfredsstillende funktion er, at køleskabet står vandret. Dette kan lettest kontrolleres ved at stille et glas vand oven på køleskabet. Det er vigtigt, at køleskabet ikke udsættes for direkte varmestråling (sollys, radiator, tæt på ovn osv.). Stil ikke køleskabet på et tykt tæppe! 4.1. Installationsanvisninger Alle fire størrelser i miniCool-serien fås som indbygnings- og fritstående versioner.

4.1.1. Indbygningsversioner (figur 3)

Disse versioner er udformet som indbygningsmodel. Indbygningsmodeller har - i modsætning til fritstående modeller - ingen bundramme og køleenhedsafdækning (fig. 1.). Deres miniCool kan skrues fast i et skab ved at bruge holderne i bunden. Skru skruerne ind (figur 3).

4.1.2. Fritstående versioner (figur 4-5)

Disse versioner er udformet som fritstående model. En afdækning beskytter mod køleenhedens varme dele. Bundrammen sørger med sin rist for tilstrækkelig luftcirkulation. Modellen kan imidlertid OGSÅ indbygges i et møbel ved hjælp af glidehængsel eller ganske enkelt skubbes på plads. I så fald bedes De bemærke nedenstående oplysninger vedrørende korrekt installation. VIGTIGT Følg nedenstående installationsanvisninger nøje. Garantien gælder kun for køleskabe, der er installeret ifølge anvisningerne. 1.Køleskabet skal stå vandret i begg

retninger.64 2.Afstanden til væggen skal være mindst 20 mm. 3.Der skal sikres en luftcirkulation som vist for alternativ A, B, C eller D (fig. 4-5).

4.Hele køleenheden skal rage ind i luftstrømmen som vist. 5.Den cir kulerende luft må ikke opvarmes af andre apparater. 6.Eventuelle ventilationsgitre skal hver især have et tværsnitsareal på minds t 200 cm². Under installationen skal det sikres, at netkablet altid er tilgængeligt.

5. Anvendelse af køleskabet

For at tænde køleskabet sættes netstikket i, og strømmen slås til ved stikkontakten. Alt efter omgivelsestemperaturen skulle køleribberne begynde at blive kolde efter 1-2 timer. 5.1. Første ibrugtagning køleskabet skal tilsluttes til en stikkontakt med jord. Deres miniCool starter automatisk med en selvtest. LED'en blinker nogle gange, og efter et stykke tid er der konstant lys, hvis døren er åben. Driftstemperaturen i miniCool nås først efter adskillige timer. 5.2. Temperaturregulering (figur 6) Den normale indstilling for termostatknappen (fig.

6) er et sted i det midterste område, men kan

variere alt efter køleskabets fyldningsgrad og installationsforhold. Knappen kan efter behov drejes mod det store symbol for større køleeffekt eller mod det lille symbol for svagere køling. Virkningen af eventuelle justeringer kan tjekkes ved hjælp af et termometer, men først nogle timer efter, at indstillingen er foretaget. 5.3. Køleenheden styring (CUC) Elektronikken tjekker funktionen efter hver afrimningsperiode (hver 24. time) ved at måle fordamperens temperaturfald. Hvis den registrerer et problem, slukkes køleskabet, og den indvendige belysnings LED'er begynder at blinke kontinuerligt. Hvis dette sker, skal De kontrollere, om køleskabet er overfyldt, om døren er lukket rigtigt, om køleenhedens ventilation fungerer rigtigt og om køleskabet står vandret. Derefter skal strømmen til køleskabet afbrydes i mindst 10 sekunder og derefter tilsluttes igen. Herved resettes enheden, hvorefter den fungerer igen. Hvis LED'erne igen begynder at blinke, er der tale om fejl, og De bør kontakte Deres Dometic kundeservice.

Overfyld ikke køleskabet. Lad varme mad- og drikkevarer køle af til rumtemperatur, før de anbringes i køleskabet. Sørg for, at der er lidt luft mellem varerne i køleskabet for at sikre en effektiv og ensartet køling. Hvis varerne stilles alt for tæt på hylderne, kan der forekomme uacceptabelt store temperaturforskelle.

7. Afrimning, rengøring

og vedligeholdelse (figur 7) Efterhånden vil der dannes is på køleribberne. Islaget må ikke blive for tykt, da det forringer køleeffekten. Deres miniCool er udstyret med en fuldautomatisk elektronisk temperaturregulering. Isen smelter, og smeltevandet løber fra dråbekanalen via en slange til en fordampningsbakke, der er placeret helt nede på bagsiden af køleboksen (fig. 7). Smeltevandet fordamper automatisk og optages af den omgivende luft. Det er derfor ikke nødvendigt at tømme bakken manuelt. Hvis De vil slukke køleskabet, skal De trække netstikket ud og lade døren stå åben. Efter afrimningen tørres køleskabet af indvendigt med et tørt, rent viskestykke. 7.1. Automatisk afrimningsfunktion Den første afrimningsfase begynder 39 timer efter start af køleskabet og varer 2 timer. Derefter køler apparatet uafbrudt i 22 timer ad gangen, efterfulgt af en afrimningsperiode på 2 timer.

8. Indvendigt lys (figur 8)

To lysemitterende dioder (A) på en elektronisk printplade oplyser køleskabet indvendigt, når døren er åben. To følere (B) registrerer, om døren er åben eller ej, og styrer lysdioderne derefter.

9. Ændring af hængselside(fig. 9-10)

Træk netstikket ud. Læg køleskabet på siden. Fjern de 6 skruer (1) fra den bundrammen og skruen fra midten af ventillationsristen, og tage rammen bort. køleskabet bør anbringes på et bord, mens arbejdet udføres. Åbn døren og fjern det øverste hængsels holdeklemme (2) ved hjælp af en skruetrækker, og tryk stiften ud (fig. 10.). Afmonter døren og hængslets underlagsskive. DK65 Fjern stiften til nederste hængsel (3) og det øverste og nederste hængsels holder (4) på samme måde som ved stiften til øverste hængsel. Indsæt stiften til nederste hængsel (3) i den ønskede side. Sæt døren og underlagsskiven på plads, og indsæt stiften til øverste hængsel (2). Indsæt også de 2 hængselholdere (4). Monter den bundrammen tilbage med de 7 skruer der fjernedes før.

10. Udskiftning af dørpanel (fig. 11)

Har køleskabet et dørhåndtag, skal håndtaget først afmonteres, hvis dørpanelet skal udskiftes. Fjern skruerne (1) til dørrammen (3). Fjern rosetten (2) (ved modeller med dørlås). Løft og afmonter dørrammen (3). Træk panelet (4) ud af dørrammen, og indsæt det nye panel (tykkelse maks. 2 mm). Sæt dørramme, roset og skruer på plads i omvendt rækkefølge.

11. Montering og afmontering

af dørhåndtag (hvis en sådan er installeret) Dørhåndtaget befinder sig i det vedlagte tilbehør og monteres og afmonteres på følgende måde: 11.1. Montering af dørhåndtag (fig. 12-13) 11.2. Afmontering af dørhåndtag (fig. 14)

12. Gitterhylde sattes på plads

(fig. 15) Træk gitterhylden ud til spærren. Tryk spærren ind i begge glideskinner Udtag gitterhylden og skinnerne og sæt dissei på den ønskede position. Efter at den er kommet i indgreb, er gitterhyl- den sikret mod at kunne trækkes helt ud.

Tjek venligst følgende, før De kontakter vores kundeservice: Hvis De har tjekket ovennævnte punkter, og køleskabet stadig ikke fungerer som den skal, bedes De kontakte vores kundeservice. Beskriv problemet, og angiv type og model samt produkt- og serienummer, som findes på typeskiltet. (Oplysninger om model, produkt- og serienummer findes på typeskiltet øverst til venstre inden i køleskabet.) I tilfælde af fejl bedes De kontakte det nærmeste Servicecenter - se efter i den lokale telefonbog. www.dometic.com

Tekniske data: ProblemKøleskabets køleeffekt erfor ringe.Køleskabet køler slet ikke,og LED'erne blinker.Køleskabet køler slet ikke,og der er ingen lys.Mulig årsagTermostat indstillet for lavtFor mange varme madvarer i køleskabetDør ikke lukket ordentligt.Luften kan ikke cirkulere i køleskabet.CUC-systemet har slukket køleskabet.Stikket sidder ikke rigtigt i stikkontakten.Stikkontakten leverer ingen strøm.LøsningVælg en højere indstillingAnbring færre varme madvarer i køleskabetTjek at døren er lukketSkab plads mellem madvarerne, så luften kan cirkulere.Se afsnit 5.3.Tjek at tilslutningen er i orden.Tjek at der er strøm på stikkontakten. Model DS 200 DS 300 DS 400 DS 600 Type DS20-60 DS20-60 DS20-60 DS20-60 Bruttovolumen 23 liter 28 liter 34 liter 45 liter Netstrøm 220V-240 (AC) 220V-240 (AC) 220V-240 (AC) 220V-240 (AC) Tilført effekt 65 W 65 W 65 W 65 W Energiforbrug 0,740 kWh/24 t 0,755 kWh/24 t 0,760 kWh/24 t 0,765 kWh/24 t Klimaklasse SN SN SN SN Kølemiddel 147 g H

O +105 gNH 314.1. Tilslutning til netstrøm køleskabet må kun anvendes med den spænding, der er angivet på typeskiltet. køleskabet må kun tilsluttes til en jordet stikdåse, der opfylder de lokale bestemmelser. Nødvendige elektriske installationer for tilslutning af køleskabet må kun udføres af en elektriker eller en anden kompetent person. Fabrikanten afviser ethvert ansvar, hvis sikkerhedsforanstaltningerne ikke iagttages. Elektriske krav Kontroller, at netspændingen svarer til oplysningerne på typeskiltet, før køleskabet tændes.

miljøbeskyttelse Som kølemiddel anvendes ammoniak (en naturlig brint-/nitrogenforbindelse. Som blæsemiddel for PU-isoleringsskum anvendes det ozonvenlige cyclolopentan. Som korrosionsbeskyttelse anvende natriumchromat (mindre end 2 vægtprocent af kølemidlet).

Bortskaf emballagen via den sædvanlige dagrenovation. Selve køleskabet skal bortskaffes via et specialfirma, der kan indsamle de genanvendelige materialer og bortskaffe restaffaldet på forsvarlig vis. Apparater, som er mærket med dette symbol, skal afleveres hos det lokale opsamlingssted til bortskaffelse af elektriske og elektroniske apparater. Dette produkt må ikke bortskaffes gennem normal husholdningsaffald. Køleskabe fra Dometic har symbolet på dataskiltet (typeskiltet) invendigt i apparatet. Køleskabet er i overensstemmelse med følgende EU-direktiver: Lavspændingsdirektiv 73/23/EEC, med senere ændringer 90/683/EEC EMC-direktiv 89/336/EEC RoHS-direktiv 2002/95/EC67
