DU 6111 W - Köksfläkt SIBIR - Gratis bruksanvisning och manual

Märke	SIBIR
Modell	DU 6111 W
Produkttyp	Köksfläkt
Elanslutning	230 V ~ 50 Hz (kontrollera märkskylten)
Maximal belysningseffekt	40 W (glödlampa E14) eller 20 W (halogen G4)
Lamptyp	Oval glödlampa E14 max 40 W eller halogen G4 max 20 W
Antal sugsteg	3 (hastighetsreglering)
Typ av fettfilter	Tvättbart metallfilter (eller papper/svamp beroende på modell)
Aktivt kolfilter	Valfritt för recirkulationsversion, byte max var 4:e månad
Minsta installationsavstånd	60 cm för elektrisk spis, 75 cm för gas eller kombinerad
Användningsversioner	Utsugande (extern avluftning) eller filtrerande (intern recirkulation)
Rekommenderat underhåll	Månatlig rengöring av in- och utsida, tvätta fettfiltret en gång i månaden
Säkerhetsanvisningar	Koppla bort före underhåll; använd inte utan galler; undvik öppen låga
Reservdelar tillgängliga	Aktivt kolfilter, halogenlampor G4 20 W, glödlampor E14 40 W
Reparationsbarhet	Byte av lampor och filter möjligt av användaren

Vanliga frågor - DU 6111 W SIBIR

Vad är det minsta avståndet mellan fläkten och spisen?

Minsta avstånd är 60 cm för elektriska spisar och 75 cm för gas- eller kombinerade spisar. Om gasspistillverkaren anger ett större avstånd, följ det.

Hur rengör jag metallfettfiltret?

Metallfettfiltret måste rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskinen på låg temperatur och kort program. Diskning kan orsaka missfärgning utan att påverka prestandan.

När ska jag byta aktivt kolfilter?

Aktivt kolfilter måste bytas efter max 4 månader eftersom det inte kan rengöras eller regenereras. Mättnaden beror på användningsfrekvens och regelbunden rengöring av fettfiltret.

Hur byter jag en halogenlampa?

Koppla först bort fläkten. Se till att lampan är kall. Kom åt lamphållaren, ta bort skyddet med en liten plattskruvmejsel. Byt till en halogenlampa G4 max 20 W, utan att röra den med händerna. Stäng lampanheten genom att snäppa fast den.

Vad gör jag om belysningen inte fungerar efter byte?

Kontrollera först att lamporna sitter ordentligt i sina hållare. Om problemet kvarstår, kontakta kundtjänst innan du gör ytterligare ingrepp.

Kan jag använda fläkten utan gallret?

Nej, använd aldrig fläkten utan att gallret är korrekt monterat. Det medför risk för skada och funktionsfel.

Hur installerar jag fläkten i recirkulationsläge?

För installation i recirkulationsläge måste du montera ett aktivt kolfilter. Kontrollera att lägesväljaren för utsug/filter inne i fläkten står i läge F (filter). Ångorna recirkuleras via det främre gallret.

Vilka rengöringsmedel ska jag använda till fläkten?

Använd en fuktig trasa med neutralt flytande rengöringsmedel. Använd inte slipande medel eller alkohol, eftersom de kan skada ytan.

Hur kopplar jag bort fläkten för underhåll?

Före all rengöring eller underhåll, koppla bort fläkten från elnätet genom att dra ut kontakten eller stänga av huvudströmbrytaren i bostaden. Vänta tills lamporna har svalnat.

Vad gör jag om det uppstår lågor under fläkten?

Det är strängt förbjudet att flambera mat under fläkten. Om en låga uppstår, släck den omedelbart och undvik att använda fläkten. Användning av öppen låga kan skada filtren och orsaka brand.

BRUKSANVISNING DU 6111 W SIBIR

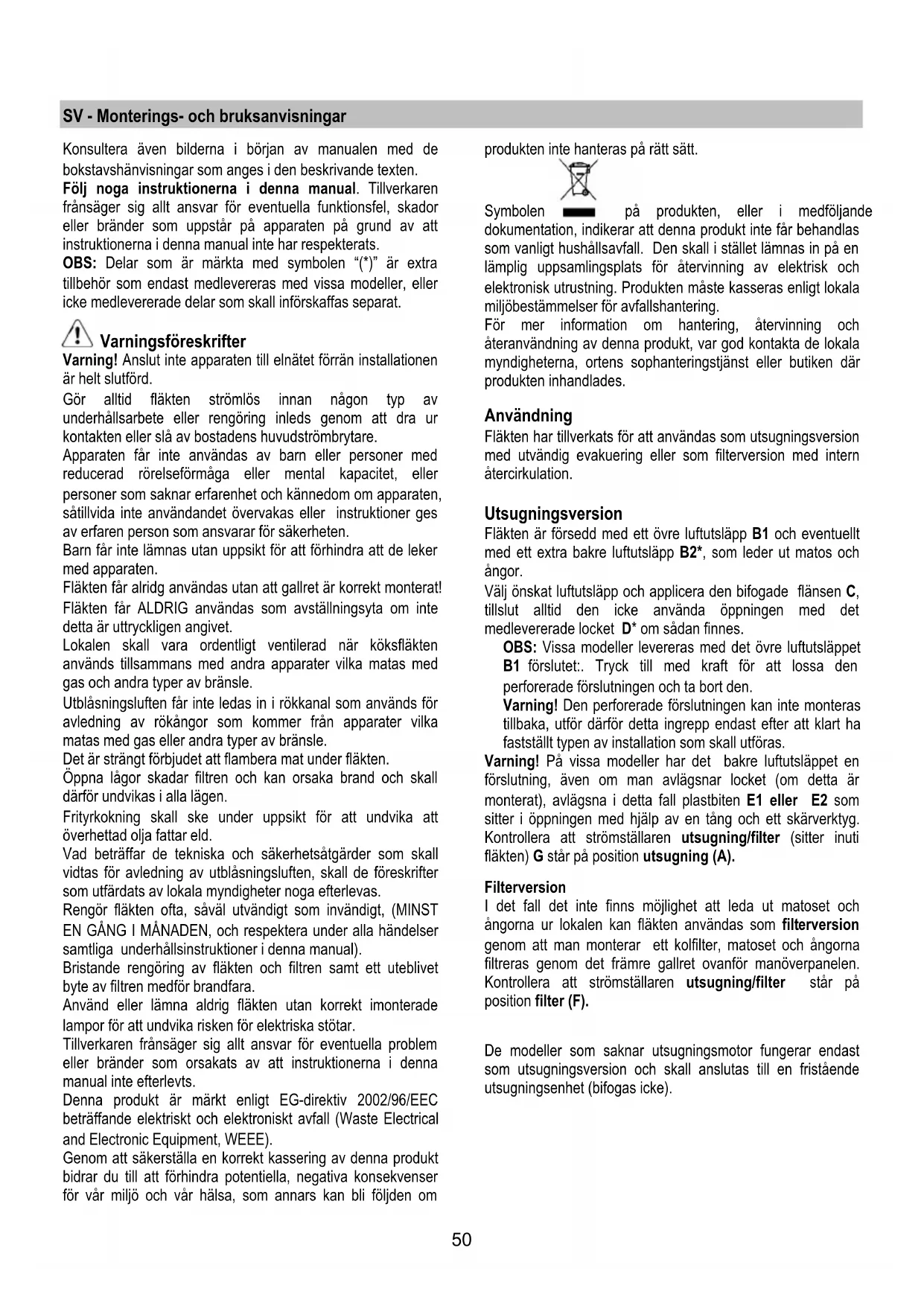

SV - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de bokstavshänvisningar som anges i den beskrivande texten.

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat! Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Fläkten är försedd med ett övre luftutsläpp B1 och eventuellt med ett extra bakre luftutsläpp B2*, som leder ut matos och ångor.

Välj önskat luftutsläpp och applicera den bifogade flänsen C, tillslut alltid den icke använda öppningen med det medlevererade locket D* om sådan finnes.

OBS: Vissa modeller levereras med det övre luftutsläppet B1 förslutet:. Tryck till med kraft för att lossa den perforerade förslutningen och ta bort den.

Varning! Den perforerade förslutningen kan inte monteras tillbaka, utför därför detta ingrepp endast efter att klart ha fastställt typen av installation som skall utföras.

Varning! På vissa modeller har det bakre luftutsläppet en förslutning, även om man avlägsnar locket (om detta är monterat), avlägsna i detta fall plastbiten E1 eller E2 som sitter i öppningen med hjälp av en tång och ett skärverktyg. Kontrollera att strömställaren utsugning/filter (sitter inuti fläkten) G står på position utsugning (A).

Filterversion

I det fall det inte finns möjlighet att leda ut matoset och ångorna ur lokalen kan fläkten användas som filterversion genom att man monterar ett kolfilter, matoset och ångorna filtreras genom det främre gallret ovanför manöverpanelen. Kontrollera att strömställaren utsugning/filter står på position filter (F).

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke).

Installation

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 60cm om det är frågan om en elektrisk spis och 75cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett lättillgängligt uttag som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning: kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Montering

Fläkten kan installeras på vägg eller i underkanten på ett skåp; använd mallen H för att borra hålen på rätt avständ, om sådan medlevererats, i annat fall placeras fläkten på väggen eller mot skåpets underdel och hålen märks ut med en blyertspenna.

Fixering på vägg – Sätt i väggpluggarna J i de borrade hålen och två skruvar K i de övre hålen, avlägsna gallret och häng upp fläkten på de 2 skruvarna, sätt avslutningsvis i den tredje skruven L från fläktens insida och dra åt samtliga skruvar.

Fixering under skåp – Fixera fläkten med 4 skruvar M från skåpets insida.

Funktion

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

Öppna alltid matosfångaren N*.

I det fall er produkt är försedd med en elektriskt eller mekaniskt styrd ventil, används de tillgängliga tangenterna och/eller tryckknapparna och/eller vreden för att kontrollera belysningen och för att öppna och stänga ventilen.

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Följande typer av filter kan vara monterade i gallerhållaren:

Pappersfilter skall bytas ut en gång i månaden, eller om filtrets ovansida är färgad, när färgen syns genom gallrets öppningar.

Skumgummifilter skall tvättas med varm tvållösning en gång i månaden och bytas ut varje 5/6 tvättar.

Metallfilter skall rengöras en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin med låg temperatur och ett kort diskprogram.

I det fall fettfiltret av metall diskas i diskmaskin kan en missfärgning uppstå utan att detta på något sätt påverkar filtreringskapaciteten.

Öppna gallret med hjälp av krokarna P och lossa spärrarna R1 eller R2 för att komma åt filtret.

Metallfiltret med inbyggd fästanordning saknar stödgaller, dra när filtret skall avlägsnas lossningsfjädrarna P4 bakåt och dra ut filtret nedåt.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

En av följande typer kan användas:

Rektangulärt S1, S2 eller S3:

Montering (S1 eller S2): för in den bakre kanten T och kroka fast i framkanten (U).

Montering (S3): Avlägsna locket W genom att vrida

knopparna 0 90°.

Sätt i koldynan i uttaget inuti fläkten och fixera den genom att vrida knopparna 0 90°, stäng locket.

Följ instruktionerna i motsatt ordning vid nedmontering.

Cirkelformat (V1-V2-V3-olika modeller):

Bajonettfattning positionera filtret mitt över motorskyddet och kontrollera att referensmärkningen X1 eller X2 eller X3 på kolfiltret motsvarar referensmärkningen Y1 eller Y2 på mataranordningen, vrid det därefter medsols; vid nedmontering vrider man filtret motsols. Kom ihåg att lyfta upp fliken Z något om fläkten är försedd med en sådan.

Byte av Lampor

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byte av lampor 40W – Skruva ur den skadade lampan och ersätt den med en oval vitglödande lampa max 40W E14. Avlägsna gallret för att komma åt lamphållaren.

Byte av halogenlampor – Öppna lamphållaren – avlägsna skyddet med hjälp av en liten skruvmejsel eller liknande verktyg.

Ersätt den trasiga lampan.

Använd endast 20W max (G4) halogenlampor, och undvik att vidröra dem med händerna. Stäng plafonden (tryckes fast).

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.
