| Marca | SIBIR |
| Modello | DU 6111 W |
| Tipo di prodotto | Cappa da cucina |
| Alimentazione elettrica | 230 V ~ 50 Hz (controllare targa dati) |
| Potenza massima illuminazione | 40 W (incandescente E14) o 20 W (alogena G4) |
| Tipo di lampade | Incandescente ovale E14 max 40 W o alogena G4 max 20 W |
| Numero di velocità di aspirazione | 3 (comando velocità) |
| Tipo di filtro antigrasso | Metallico lavabile (o carta/spugna a seconda del modello) |
| Filtro a carbone attivo | Opzionale per versione ricircolo, cambio ogni massimo 4 mesi |
| Distanza minima di installazione | 60 cm per cucina elettrica, 75 cm per gas o mista |
| Versioni di utilizzo | Aspirante (evacuazione esterna) o filtrante (ricircolo interno) |
| Manutenzione consigliata | Pulizia mensile di interno ed esterno, filtro antigrasso lavabile una volta al mese |
| Istruzioni di sicurezza | Scollegare prima della manutenzione; non utilizzare senza griglia; evitare fiamme libere |
| Pezzi di ricambio disponibili | Filtro a carbone attivo, lampade alogene G4 20 W, lampade incandescenti E14 40 W |
| Riparabilità | Sostituzione di lampade e filtri possibile dall'utente |
Domande frequenti - DU 6111 W SIBIR
Domande degli utenti su DU 6111 W SIBIR
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale DU 6111 W - SIBIR e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DU 6111 W del marchio SIBIR.
MANUALE UTENTE DU 6111 W SIBIR
Filtro ai carboni attivi
Sostituzione lampada alogena

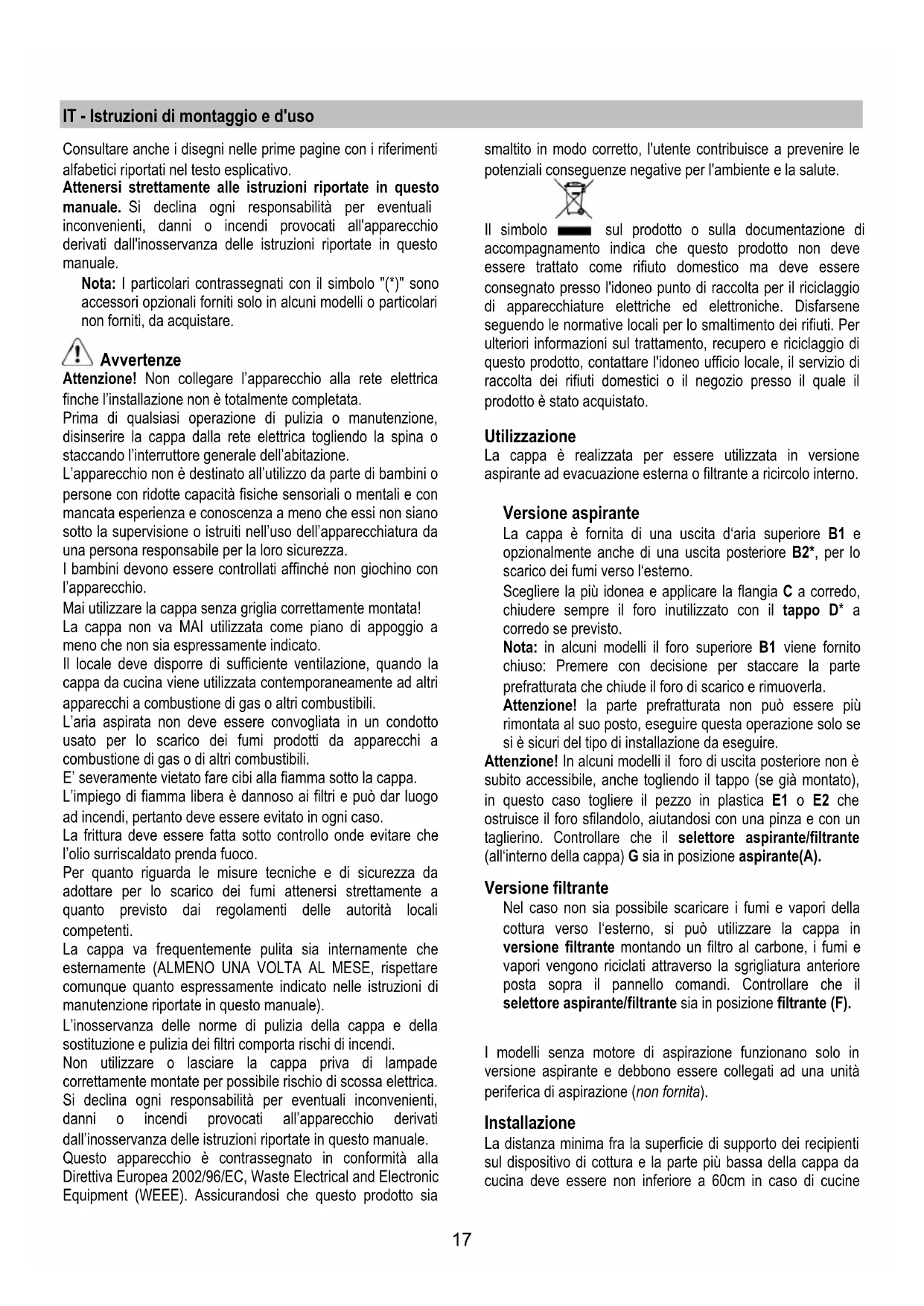

IT - Istruzioni di montaggio e d'uso
Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici riportati nel testo esplicativo.
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.
Avvertenze
Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochi con l'apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
E' severamente vietato fare cibi alla fiamma sotto la cappa.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).
L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.
sul prodotto o sulla documentazione diamento indica che questo prodotto non deve stato come rifiuto domestico ma deve essere presso l'idoneo punto di raccolta per il riciclaggio e chiature elettriche ed elettroniche. Disfarsene e normative locali per lo smaltimento dei rifiuti. Per formazioni sul trattamento, recupero e riciclaggio di lotto, contattare l'idoneo ufficio locale, il servizio di i rifiuti domestici o il negozio presso il quale il stato acquistato.
Utilizzazione
La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
La cappa è fornita di una uscita d'aria superiore B1 e opzionalmente anche di una uscita posteriore B2*, per lo scarico dei fumi verso l'esterno.
Scegliere la più idonea e applicare la flangia C a corredo, chiudere sempre il foro inutilizzato con il tappo D* a corredo se previsto.
Nota: in alcuni modelli il foro superiore B1 viene fornito chiuso: Premere con decisione per staccare la parte prefratturata che chiude il foro di scarico e rimuoverla.
Attenzione! la parte prefratturata non può essere più rimontata al suo posto, eseguire questa operazione solo se si è sicuri del tipo di installazione da eseguire.
Attenzione! In alcuni modelli il foro di uscita posteriore non è subito accessibile, anche togliendo il tappo (se già montato), in questo caso togliere il pezzo in plastica E1 o E2 che ostruisce il foro sfilandolo, aiutandosi con una pinza e con un taglierino. Controllare che il selettore aspirante/filtrante (all'interno della cappa) G sia in posizione aspirante(A).
Versione filtrante
Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtro al carbone, i fumi e vapori vengono riciclati attraverso la sgrigliatura anteriore posta sopra il pannello comandi. Controllare che il selettore aspirante/filtrante sia in posizione filtrante (F).
I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).
Installazione
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine
elettriche e di 75cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.
Attenzione: prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Montaggio
La cappa può essere installata sul muro o sul fondo di un pensile; se fornita, utilizzate la dima H per forare alla giusta distanza, altrimenti appoggiare la cappa alla parete o sul fondo del pensile e segnare con una matita i fori da eseguire.
Fisaggio alla parete - Inserire i tasselli a muro J nei fori eseguiti e due viti K nei fori superiori, togliere la griglia e agganciare la cappa alle 2 viti, infine, dall'interno, inserire la terza vite L e serrarle tutte.
Fissaggio al pensile - Fissare la cappa con 4 viti M dall'interno del pensile.
Funzionamento
La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accenzione della luce per l'illuminazione del piano di cottura.
Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.
Aprire sempre il raccogli vapore N\*.
Se il vostro prodotto è provvisto di valvola ad azionamento elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a disposizione servono per il controllo delle luci e per l'apertura e chiusura della valvola.
Manutenzione
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Pulizia
La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.
Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Attenzione:
L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.
Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.
Filtro antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Se situato all'interno di una griglia supporto, può essere uno dei tipi seguenti:
Il filtro di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.
Il filtro spugna va lavato con acqua calda saponata una volta al mese e sostituito ogni 5/6 lavaggi.
Il filtro metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per accedere al filtro grassi aprire la griglia tramite gli sganci P e liberarlo dai fermi R1 o R2.
Il filtro metallico autoportante non ha griglia di supporto, per rimuoverlo tirare le molle di sgancio P4 verso dietro ed estrarre il filtro verso il basso.
Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.
NON può essere lavato o rigenerato
Può essere uno dei tipi seguenti:
Rettangolare S1, S2 o S3:
Montaggio (S1 o S2): inserire il lato posteriore T e agganciare anteriormente (U).
Montaggio (S3): Rimuovere il coperchio W girando di 90° i pomelli O.
Inserire il materassino di carbone all'interno del vano apposito e fissarlo girando di 90° il pomello O, richiudere il coperchio.
Procedere in senso inverso per lo smontaggio.
Circolare(V1-V2-V3-vari modelli):
Incastro a baionetta posizionarlo al centro a copertura della griglia proteggi motore avendo cura che il riferimento X1 o X2 o X3 sul filtro al carbone corrisponda con il riferimento Y1 o Y2 sul convogliatore, girare poi in senso orario; in caso di smontaggio girare in senso antiorario, se provvisto di linguetta Z ricordarsi di sollevarla prima leggermente.
Sostituzione Lampade
Disinserire l'apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.
Sostituzione lampade 40W - Svitare la lampada danneggiata e sostituirla con lampada ovale ad incandescenza max 40W E14.Togliere la griglia per accedere al vano lampade.
Sostituzione lampada alogena - Accedere al vano lampada - estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
Sostituire la lampada danneggiata.
Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani. Richiudere la plafoniera (fissaggio a scatto).
Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
