| Značka | SIBIR |
| Model | DU 6111 W |
| Typ produktu | Kuchyňská digestoř |
| Elektrické napájení | 230 V ~ 50 Hz (zkontrolujte štítek) |
| Maximální výkon osvětlení | 40 W (žárovka E14) nebo 20 W (halogen G4) |
| Typ žárovek | Oválná žárovka E14 max 40 W nebo halogen G4 max 20 W |
| Počet rychlostí odsávání | 3 (ovládání rychlosti) |
| Typ tukového filtru | Kovový omyvatelný (nebo papírový/houbový podle modelu) |
| Aktivní uhlíkový filtr | Volitelný pro recirkulační verzi, výměna maximálně každé 4 měsíce |
| Minimální instalační vzdálenost | 60 cm pro elektrický sporák, 75 cm pro plynový nebo kombinovaný |
| Způsoby použití | Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace) |
| Doporučená údržba | Měsíční čištění vnitřku a vnějšku, omyvatelný tukový filtr jednou za měsíc |
| Bezpečnostní pokyny | Odpojte před údržbou; nepoužívejte bez mřížky; vyhněte se otevřenému ohni |
| Dostupné náhradní díly | Aktivní uhlíkový filtr, halogenové žárovky G4 20 W, žárovky E14 40 W |
| Opravitelnost | Výměna žárovek a filtrů možná uživatelem |
Často kladené otázky - DU 6111 W SIBIR
Dotazy uživatelů ohledně DU 6111 W SIBIR
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod DU 6111 W - SIBIR a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DU 6111 W značky SIBIR.
NÁVOD K OBSLUZE DU 6111 W SIBIR
DE Montage- und Gebrauchsanweisung
EN Instruction on mounting and use
FR Prescriptions de montage et mode d'emploi
NL Montagevoorschriften en gebruiksaanwijzingen
IT Istruzioni di montaggio e d'uso
ES Montaje y modo de empleo
PT Instruções para montagem e utilização
EL OΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ
PL Instrukcja montażu i obsługi
CS Návod na montáž a používání
SK Návod k montáži a užití
HU Felszerelési és használati utasítás
RU Инструкции по монтажу и эксплуатации
BG Инструкции за монтаж и употреба
RO INSTRUCTII DE MONTAJ SI FOLOSIRE
SV Monterings- och bruksanvisningar
NO Instrukser for montering og bruk
Fettfilter
Grease filter
Filtre anti-gras
Vetfilter
Filtro antigrasso
Filtro antigrasa
Filtro antigordura
Filtr s aktivním uhlíkem
Uhoľný filter
Szénfilter
Угольный фильтр
Výměna halogenového svítidla
Výmena halogenového svítidla

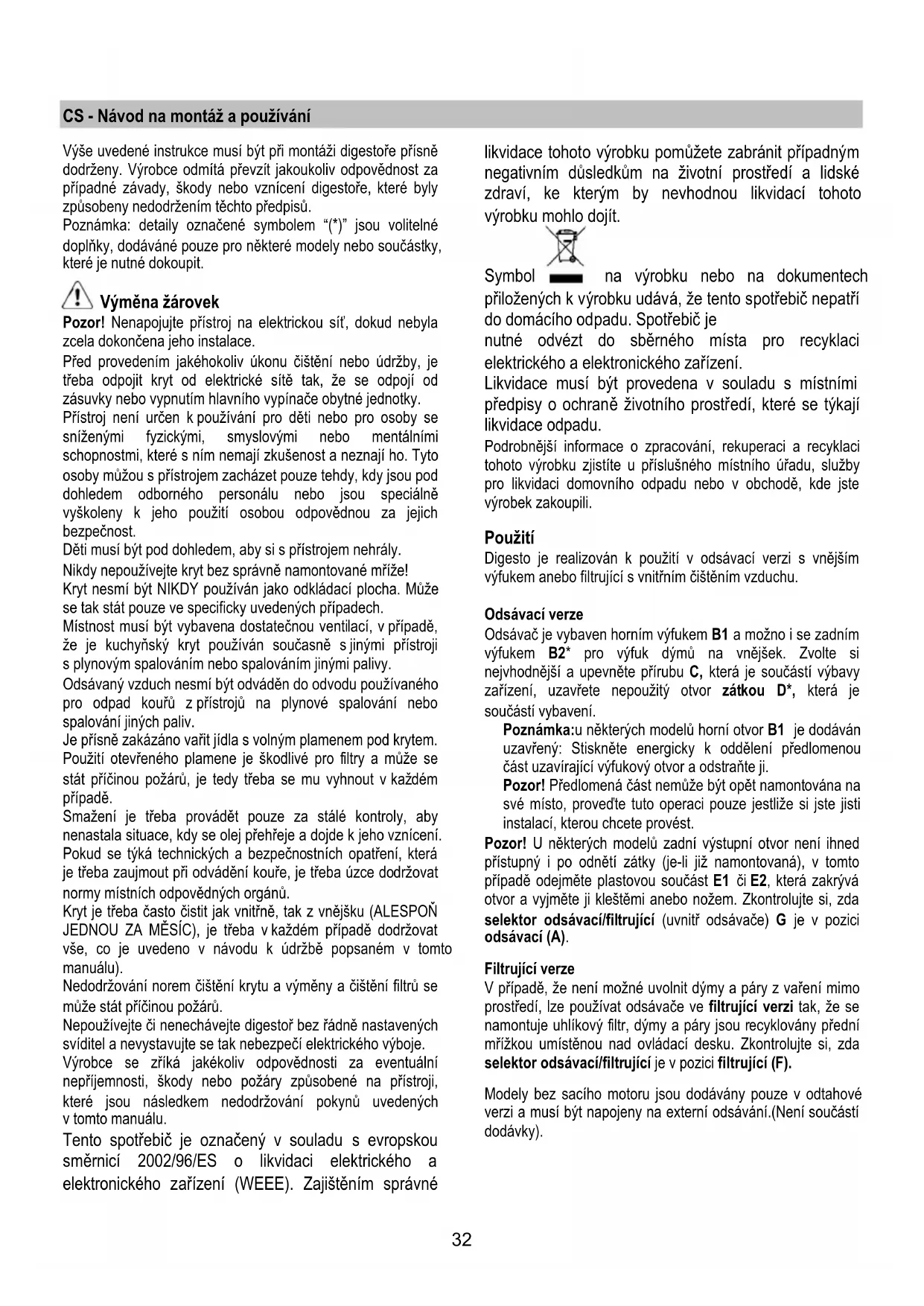

CS - Návod na montáž a používání
Výše uvedené instrukce musí být při montáži digestoře přísně dodrženy. Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů.
Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených připadech.
Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.
Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení. Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).
Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.
Tento spotřebič je označený v souladu s evropskou směrnici 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Použití
Digesto je realizován k použití v odsávací verzi s vnějším výfukem anebo filtrující s vnitřním čištěním vzduchu.
Odsávací verze

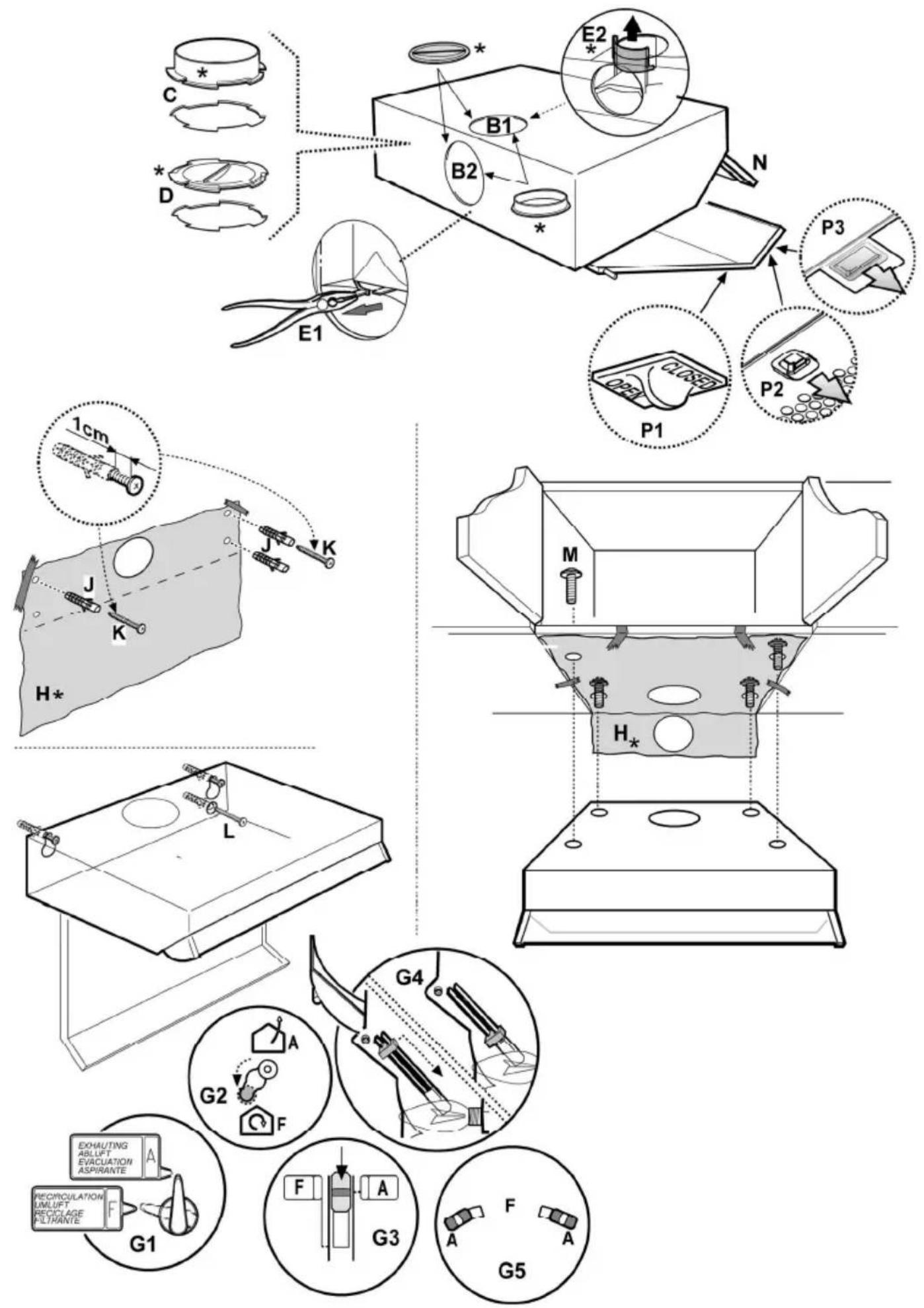

Odsávač je vybaven horním výfukem B1 a možno i se zadním výfukem B2* pro výfuk dýmů na vnějšek. Zvolte si nejvhodnější a upevněte přírubu C, která je součástí výbavy zařízení, uzavřete nepoužitý otvor zátkou D*, která je součástí vybavení.
Poznámka: u některých modelů horní otvor B1 je dodáván uzavřený: Stiskněte energicky k oddělení předlomenou část uzavírající výfukový otvor a odstraňte ji.
Pozor! Předlomená část nemůže být opět namontována na své místo, provedte tuto operaci pouze jestliže si jste jisti instalací, kterou chcete provést.
Pozor! U některých modelů zadní výstupní otvor není ihned přístupný i po odnětí zátky (je-li již namontovaná), v tomto případě odejměte plastovou součást E1 či E2, která zakrývá otvor a vyjměte ji kleštěmi anebo nožem. Zkontrolujte si, zda selektor odsávací/filtrující (uvnitř odsávače) G je v pozici odsávací (A).
Filtrující verze
V případě, že není možné uvolnit dýmy a páry z vaření mimo prostředí, lze používat odsávače ve filtrující verzi tak, že se namontuje uhlíkový filtr, dýmy a páry jsou recyklovány přední mřížkou umístěnou nad ovládací desku. Zkontrolujte si, zda selektor odsávací/filtrující je v pozici filtrující (F).
Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky).
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 60cm v případě elektrických sporáků 75cm v případě plynových či smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na etiketě s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru, je třeba aplikovat dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.
Pozor: dříve než opět napojíte obvod di gestore na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.
Instalace
Odsávač může být instalován na stěně či na podkladu závěsné skříně; používejte šablony H k vyvrtání děr ve správné vzdálenosti, pokud šablona není dodána opřete odsávač o stěnu či na podklad závěsné skříně a vyznačte tužkou díry k provedení.
Upevnění na stěnu – vsuňte moždíky J do vyvrtaných otvorů a dva šrouby K do horních otvorů, odejměte mřížku a zavěste odsávač na 2 šrouby a pak zevnitř vsuňte třetí šroub L všechny utáhněte.
Upevnění na závěsnou skřín – Upevněte odsávač 4 šrouby M ze vnitřku závěsné skříně.
Provoz
Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.
V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.
Otevírejte vždy sběrač par N*.
Jestliže je váš výrobek vybaven venitlem ovládaným mechanicky či elektricky, klávesy a/nebo tlačítka a/nebo rukojeti k dispozici slouží ke kontrole svítidel a k otevírání či uzavírání ventilu.
Údržba
Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.
Čištění
Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky.
Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.
Tukový filtr
Zadržuje částice tuku uvolňující se při vaření.
Může být jedním z následujících typů:
Papírový filtr se musí měnit jednou za měsíc, nebo pokud se zabarví jeho spodní strana, v tomto případě je zabarvení vidět skrz spodní mřížku.
Pěnový filtr se pere v mýdlové vodě jedenkrát za měsíc a vyměňuje vždy po 5 až 6 měsících.
Kovový tukový filtr má neomezenou životnost a musí se mýt ručně vlažnou vodou s čisticím prostředkem nebo v myčce na nádobí při nízké teplotě a krátkém cyklu. Při čištění dejte pozor, aby nedošlo k mechanickému poškození filtru.
Tukové kovové filtry se musí čistit podle stupně znečištění, nejméně však alespoň jednou měsíčně!
K filtru proti mastnotám přistoupíte otevřením mřížky uvolněním háků P uvolněním z upevňovacích bodů R1 či R2.
Samonosný kovový filtr nemá podpůrnou mřížku, k jeho odstranění je třeba vytáhnout pružiny P4 dozadu a vyjměte filtr směrem dolů.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.
Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.
Může být jedním z následujících typů:
Pravoúhlý S1, S2 či S3:
Montáž (S1 nebo S2): vsuňte zadní stranu T a zavěste zepředu (U).
Montáž (S3): Odstraňte přírubu W tím, že otočíte o 90° rukojeti O
Vsuňte uhlíkový kobereček dovnitř vhodného prostoru a upevněte ho tím, že otočíte o 90° rukojeť O, uzavřete přírubu.
K demontáži postupujte opačným způsobem.
Kruhový (V1-V2-V3-různé modely):
Vsunování na západku umístit do středu ke krytí mřížky chránící motor tak aby orientační body X1 nebo X2 nebo X3
na uhlíkovém filtru odpovídalo orientačním bodům Y1 či Y2, pak otočte ve směru hodinových ručiček; v případě demontáže otáčejte ve směru proti hodinovým ručičkám, je-li vybavena jazýčkem Z nezapomenout na to, že předtím musí být lehce nadzvednut.
Výměna žárovek
Odpojte přístroj z elektrické sítě.
Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.
Výměna svítidel 40W – odšroubujte poškozené svítidlo a vyměňte jej oválným svítidlem s max. příkonem 40W E14. K přístupu do prostoru, kde jsou svítidla je zapotřebí je zapotřebí odejmout mřížku.
Výměna halogenového svítidla - otevřete prostor svítidel – vyjměte ochranu lehkou pákou šroubováku či podobného nástroje.
Vyměňte poškozené svítidlo.
Používejte pouze halogenových svítidel o max. 20W (G4), s tím že se jich nedotknete rukou. Uzavřete kryt (upevnění na západku).
Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení.
