DU 6111 W - кухненски абсорбатор SIBIR - Безплатно ръководство за потребителя
Намерете безплатно ръководството на устройството DU 6111 W SIBIR в PDF формат.
| Марка | SIBIR |
| Модел | DU 6111 W |
| Тип продукт | Кухненски аспиратор |
| Електрическо захранване | 230 V ~ 50 Hz (проверете табелката) |
| Максимална мощност на осветлението | 40 W (нажежаема E14) или 20 W (халогенна G4) |
| Тип крушки | Овална нажежаема E14 макс. 40 W или халогенна G4 макс. 20 W |
| Брой степени на засмукване | 3 (регулиране на скоростта) |
| Тип на мазнинен филтър | Миещ се метален (или хартия/губа според модела) |
| Филтър с активен въглен | По избор за рециркулационна версия, смяна на всеки 4 месеца максимум |
| Минимално разстояние за монтаж | 60 cm за електрическа печка, 75 cm за газова или смесена |
| Версии на използване | Извличаща (външно отвеждане) или филтрираща (вътрешна рециркулация) |
| Препоръчителна поддръжка | Месечно почистване на вътрешността и външността, миещ се мазнинен филтър веднъж месечно |
| Инструкции за безопасност | Изключвайте преди поддръжка; не използвайте без решетка; избягвайте открит пламък |
| Налични резервни части | Филтър с активен въглен, халогенни крушки G4 20 W, нажежаеми крушки E14 40 W |
| Ремонтопригодност | Смяна на лампи и филтри е възможна от потребителя |
Често задавани въпроси - DU 6111 W SIBIR
Въпроси на потребители за DU 6111 W SIBIR
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия кухненски абсорбатор в PDF формат безплатно! Намерете ръководството си DU 6111 W - SIBIR и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. DU 6111 W на марката SIBIR.

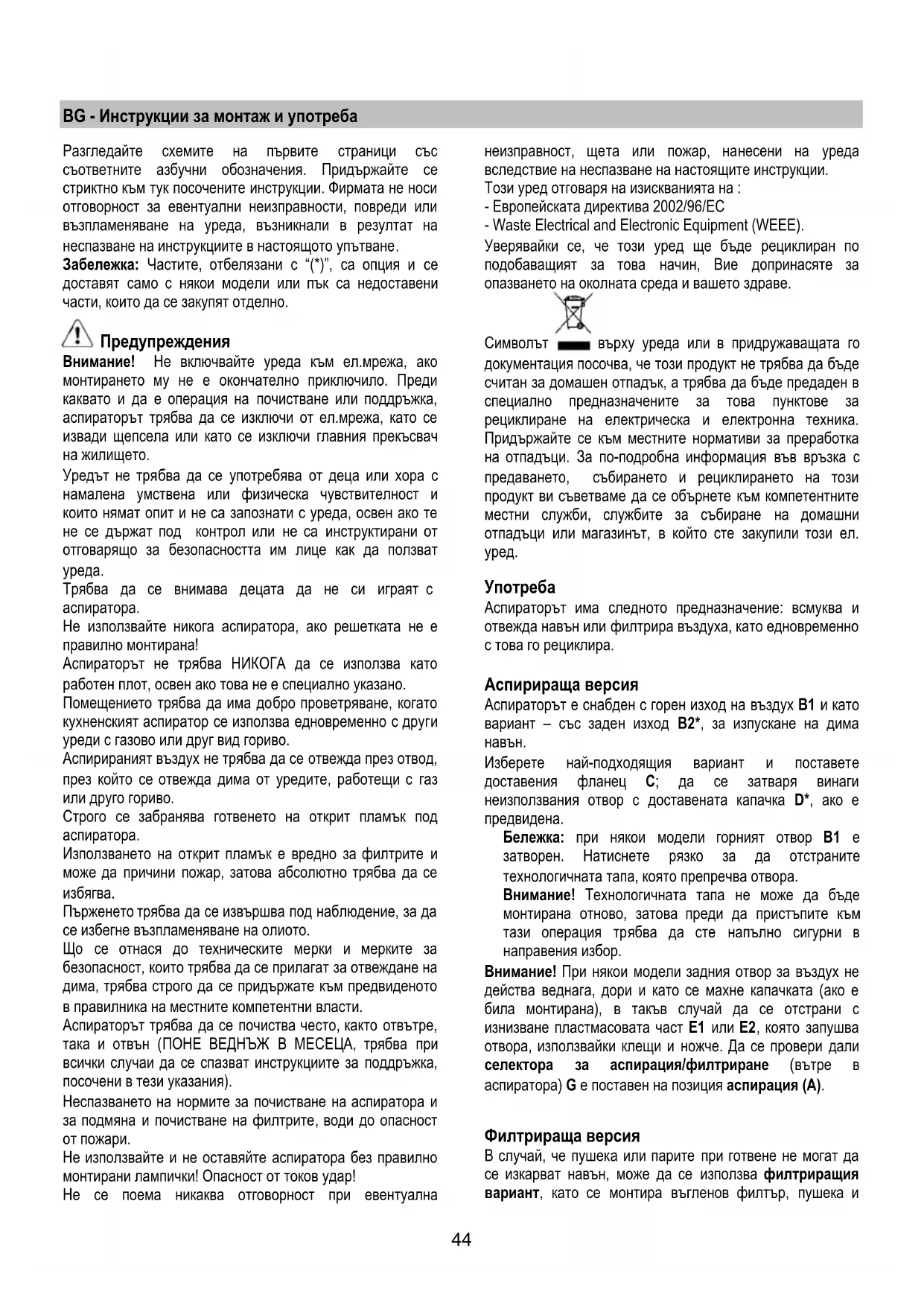

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DU 6111 W SIBIR
Филтър с активен въглен
Filtru de cărbune
Kolfilter
Hiilisuodatin
Karbonfilter
Kulfilter
Подмяна на халогенна лампа
Разгледайте схемите на първите страници със съответните азбучни обозначения. Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване.
Забележка: Частите, отбелязани с “(*)”, са опция и се доставят само с някои модели или пък са недоставени части, които да се закупят отделно.
Предупреждения
Внимание! Не включвайте уреда към ел.мрежа, ако монтирането му не е окончателно приключило. Преди каквато и да е операция на почистване или поддръжка, аспираторът трябва да се изключи от ел.мрежа, като се извади щепсела или като се изключи главния прекъсвач на жилището.
Уредът не трябва да се употребява от деца или хора с намалена умствена или физическа чувствителност и които нямат опит и не са запознати с уреда, освен ако те не се държат под контрол или не са инструктирани от отговарящо за безопасността им лице как да ползват уреда.
Трябва да се внимава децата да не си играят с аспиратора.
Не използвайте никога аспиратора, ако решетката не е правилно монтирана!
Аспираторът не трябва НИКОГА да се използва като работен плот, освен ако това не е специално указано.
Помещението трябва да има добро проветряване, когато кухненският аспиратор се използва едновременно с други уреди с газово или друг вид гориво.
Аспирираният въздух не трябва да се отвежда през отвод, през който се отвежда дима от уредите, работещи с газ или друго гориво.
Строго се забранява готвенето на открит пламък под аспиратора.
Използването на открит пламък е вредно за филтрите и може да причини пожар, затова абсолютно трябва да се избягва.
Пърженето трябва да се извършва под наблюдение, за да се избегне възпламеняване на олиото.
Що се отнася до техническите мерки и мерките за безопасност, които трябва да се прилагат за отвеждане на дима, трябва строго да се придържате към предвиденото в правилника на местните компетентни власти.
Аспираторът трябва да се почества често, както отвътре, така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при всички случаи да се спазват инструкциите за поддръжка, посочени в тези указания).
Неспазването на нормите за почистване на аспиратора и за подмяна и почистване на филтрите, води до опасност от пожари.
Не използвайте и не оставяйте аспиратора без правилно монтирани лампички! Опасност от токов удар!
Не се поема никаква отговорност при евентуална неизправност, щета или пожар, нанесени на уреда вследствие на неспазване на настоящите инструкции.
Този уред отговаря на изискванията на :
- Европейската директива 2002/96/EC
- Waste Electrical and Electronic Equipment (WEEE).
Уверявайки се, че този уред ще бъде рециклиран по подбаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.
Символът ■ върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел. уред.
Употреба
Аспираторът има следното предназначение: всмуква и отвежда навън или филтрира въздуха, като едновременно с това го рециклира.
Аспирираща версия
Аспираторът е снабден с горен изход на въздух В1 и като вариант — със заден изход В2*, за изпускане на дима навън.
Изберете най-подходящия вариант и поставете доставения фланец C; да се затваря винаги неизползвания отвор с доставената капачка D*, ако е предвидена.
Бележка: при някои модели горният отвор В1 е затворен. Натиснете рязко за да отстраните технологичната тапа, която препречва отвора.
Внимание! Технологичната тапа не може да бъде монтирана отново, затова преди да пристъпите към тази операция трябва да сте напълно сигурни в направения избор.
Внимание! При някои модели задния отвор за въздух не действа веднага, дори и като се махне капачката (ако е била монтирана), в такъв случай да се отстрани с изнизване пластмасовата част E1 или E2, която запушва отвора, използвайки клещи и ножче. Да се провери дали селектора за аспирация/филтриране (вътре в аспиратора) G е поставен на позиция аспирация (A).
Филтрираща версия
В случай, че пушека или парите при готвене не могат да се изкарват навън, може да се използва филтриращия вариант, като се монтира въгленов филтър, пушека и
парите се рециклират посредством предно пропусквателно устройство, поставено над командния панел. Да се провери дали селектора за аспирация/филтриране е поставен на позиция филтриране (F).
Моделите без аспириращ мотор са предназначени за работа само във вариант на аспирираща версия и трябва да бъдат свързани към периферно аспириращо звено, което се закупува отделно.
Монтиране
Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 60cm в случай на електрически печки и не по-малко от 75cm, в случай на газови или комбинирани печки.
Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има предвид.
Ел. връзка
Напрежението в ел.мрежа трябва да отговаря на онова, което е посочено върху етикета с данните за аспиратора, поставен отвътрешната му страна. Ако е снабден с щепсел, свържете аспиратора към контакт, съответстващ на действащите норми и поставен на достъпно място. Ако не е снабден с щепсел (директно свързване към мрежата), или щепселът не е на достъпно място, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение III, в съответствие с правилата за монтиране.
ВНИМАНИЕ! Преди да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабельт е монтиран както трябва.
Монтаж
Аспираторът може да се монтира на стената или на стенен шкаф; ако е доставен, са се използва шаблона Н за пробиване на точно разстояние, в противен случай аспираторът да се подпре на стената или на стенен шкаф и да се отбележат с молив местата, на които да се пробият дупки.
Фиксиране на стена – Да се поставят стенните подложки J в пробитите дупки и двата винта K в горните отвори, да се свали решетката и аспираторът да се закачи на двата винта, накрая, отвътре, да се постави третия винт L и да се затегнат всички.
Фиксиране на окачен шкаф – Аспираторът да се фиксира с 4-те винта М отвътрешната страна на шкафа.
Начин на употреба
Аспираторът е снабден с командно табло с възможност за регулиране скоростта на аспириране и превключвател на осветлението на готварския
ПЛОТ.
Ако при готвене се отделя много пара, преминете на максимальен режим на работа. Препоръчително е да включите аспиратора 5 минути преди да започнете да готвите и да го оставите да работи още 15 минути след като приключите.
Да се отваря винаги колекторът на пара N*.
Ако закупеният от Вас модел разполага с клапан с електрическо или механическо задвижване, клавишите и/или бутоните и/или наличните ръчки служат за регулиране на светлините и за отваряне и затваряне на клапана.
Поддръжка
Внимание! Преди каквато и да е операция свързана с почистване или поддръжка изключете аспиратора отел.мрежата, като извадите щепсела или изключите главния прекъсвач на жилището.
Почистване
Аспираторът трябва да се почиства често (или поне толкова на често колкото почиствате филтрите), както отвътре така и отвън. Използвайте навлажнена кърпа и неутрални течни почистващи препарати.
Избягвайте препарати, които съдържат абразивни частици.
Внимание ! Не почиствайте никога със спирт !
Внимание! Неспазването на нормите за почистване на аспиратора и за подмяна на филтрите води до рискове от пожар. Спазвайте строго посочените инструкции!
Не се поема никаква отговорност за евентуални щети нанесени по мотора и пожари, възникнали следствие на неправилна поддръжка или неспазване на настоящите инструкции.
Филтър за мазнини
Филтърът задържа мазните частици, отделяни при готвене.
Ако е разположен на носеща решетка, филтърът може да бъде от следния тип:
Хартиеният филтър се сменя веднъж месечно или, ако горната му страна е оцветена, когато оцветяването започне да прозира през дупките на решетката.
Филтърът-гъба се изпира с топла сапунена вода веднъж месечно и се сменя след 5/6 изпирания.
Металният филтър се почиства веднъж месечно с неутрални миещи препарати, на ръка или в миялната машина при ниска температура и кратка програма.
При миенето в миялна машина металният филтър за мазнини може да избледнее, но филтриращите му свойства по никакъв начин не се променят.
За да се стигне до филтъра за мазнини, да се отвори решетката посредством сваляне на скобите Р и да се освободи от фиксаторите R1 или R2.
Самодържащият се метален филтър няма поддържаща решетка, за да се свали, трябва да се дръпнат назад освобождаващите пружини P4 и филтъра да се изтегли надолу.
Филтър с активен въглен (само за филтрираща версия)
-Задържа неприятните миризми, които се отделят при пържене.
Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра.
Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за засищане на филтрите показва, че е необходимо.
Не се мие нито може да се използва повторно.
може да бъде един от следните видове:

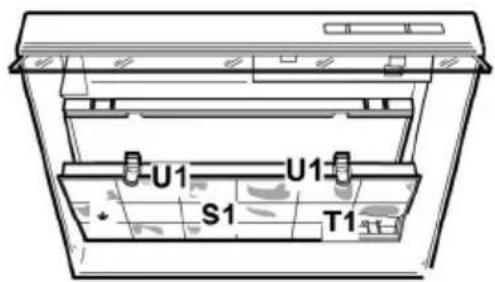

Правоъгълен S1, S2 или S3:
Монтаж S3: Да се свали капака W, като се завъртят на 90° кръгчетата O.
Да се вкара въгленовото парченце на определеното място и да се фиксира, като се завърти на 90° кръгчето O, да се затвори капака.
Да се действа в обратна посока при демонтиране.
Форма V (V1-V2-V3 – различни модели):
Байонетен жлеб да се позиционира в центъра на покритието на защитната решетка на мотора, като се внимава обозначението X1 или X2 или X3 върху въгленовия филтър да отговаря на обозначението Y1 или Y2 върху отвеждащото устройство, след това да се завърти в посока на часовниковата стрелка; при демонтиране, да се завърти в посока, обратна на часовниковата стрелка, ако има езиче Z, то трябва първо да се повдигне леко.
Подмяна на ел. крушки
Изключете уреда от ел. мрежата.
Внимание! Преди да вземете в ръка ел. кruшките проверете дали са изстинали.
Подмяна на лампи 40W – Да се свали повредената лампа и да се смени с овална лампа с ел.крушка мах 40W E14. Да се свали решетката, за да се има достъп до мястото на лампите.
Подмяна на халогенна лампа – Да се стигне до нея – да се свали защитата, като се повдига с малка режеща отверка или друг подобен уред.
Да се използват само халогенни лампи 20W max (G4), като се внимава да не се пипат с ръце. Да се затвори отново плафонирата (да щракне).
Ако ел. крышките не светят, проверете дали са монтирани правилно преди да потърсите помощта на специалист.
